Application :
Ce récepteur est un appareil électrique avec avec les sorties d'alimentation
en CC de 2 canaux, lui et l'émetteur forment un système de télécommande sans
fil. Ce système peut être utilisé dans tous les types d'automatisation
industrielle, agriculture, entreprise, maison, usine, ferme, garage,
véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance
différents CC équipements sur terre, eau et air, tels que les lumières, les
portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les
radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les
stores, les actionneurs linéaires, les électrovannes électriques et les
systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en
option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un
voltage de CC 6V / 9V / 12V / 24V.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S2X-DC-ANT3
Tension de fonctionnement : 6VCC (modèle S2X-DC06-ANT3), ou 9±1VCC (modèle
S2X-DC09-ANT3), ou 12±1VCC (modèle S2X-DC12-ANT3), ou 24±2VCC (modèle
S2X-DC24-ANT3), la tension de fonctionnement doit être spécifiée lors de la
commande.
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 2 canaux
Type de sortie : Sortie de l'alimentation en CC
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
4 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage,
Momentané + Autoblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 88 x 80 x 18 mm

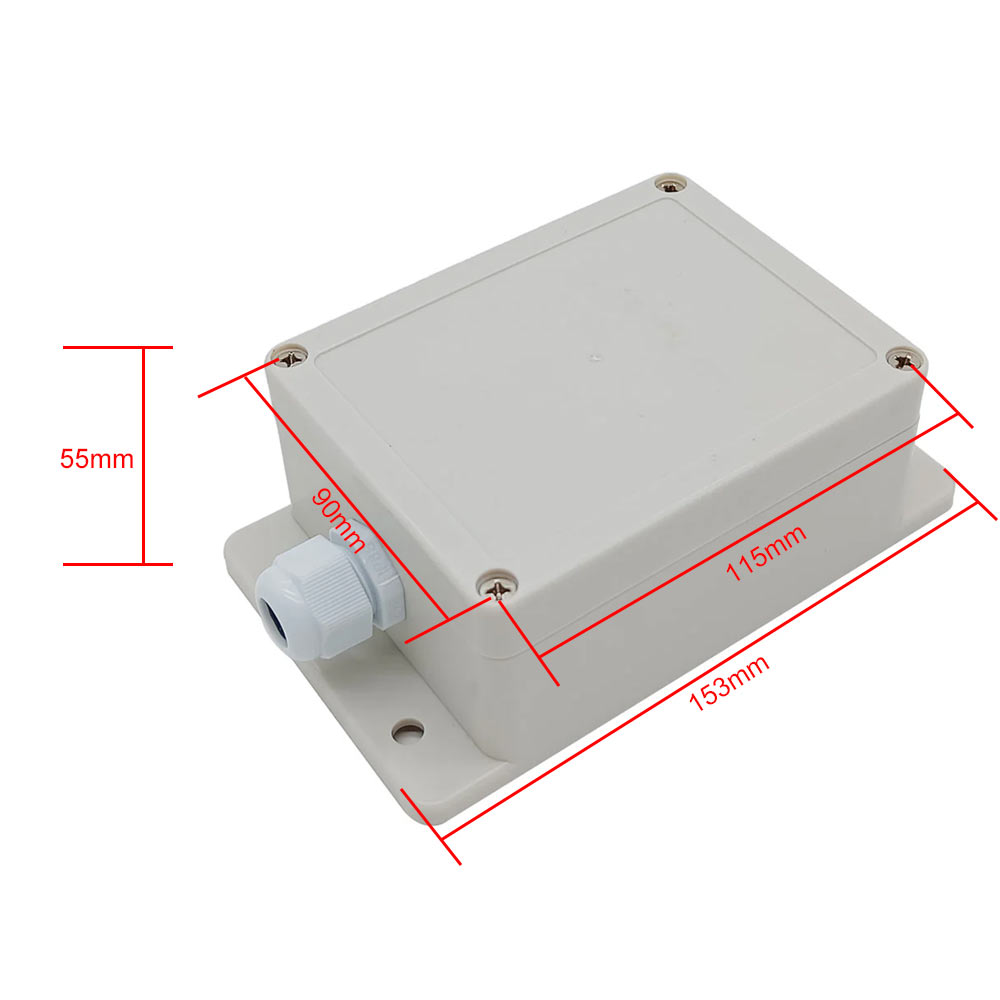

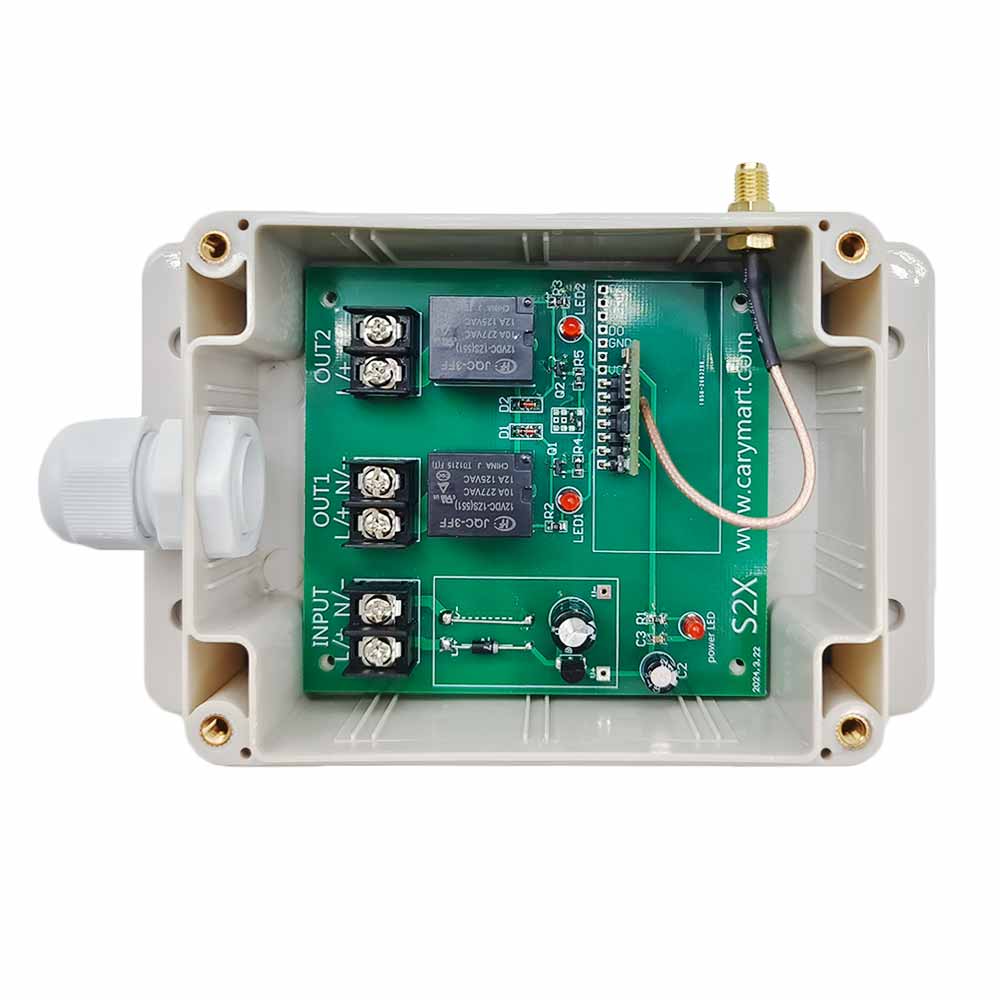

Dimension de Case: 115 x 90 x 55 mm
Émetteurs correspondants :
Le récepteur peut travailler avec les différents émetteurs, par exemple
modèle
C-2
/
C-3
(100M),
CWB-2
/
CWB-3
(50M, étanche),
CP-2
/
CP-3
(500M), ou
CB-2
/
CB-3
(1000M) etc.
Quand vous réglez le récepteur en mode Autoblocage ou en mode Momentané, il
devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle
C-2, CWB-2, CP-2, ou CB-2 etc.
Quand vous réglez le récepteur en mode Interblocage, il devrait fonctionner
avec un émetteur avec trois boutons, par exemple modèle C-3, CWB-3, CP-3, ou
CB-3 etc.
Gamme de Travail :
Avec un émetteur (par exemple C-2) pour former un système complet, le
maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs
libre.
La distance de travail maximale est une donnée théorique, elle doit être
utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais
dans la pratique, il sera gêné par des arbres, des murs ou d'autres
constructions, et sera interféré par d'autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
installer une antenne externe sur le récepteur, vous pouvez également
utiliser un répéteur de signal, vous pouvez également utiliser un émetteur
haute puissance, tel que l'émetteur CB-2 ou CB-3.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CC 6V / 9V /
12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez
choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces
équipements est de 24VCC, vous devez choisir le récepteur avec la même
version 24VCC

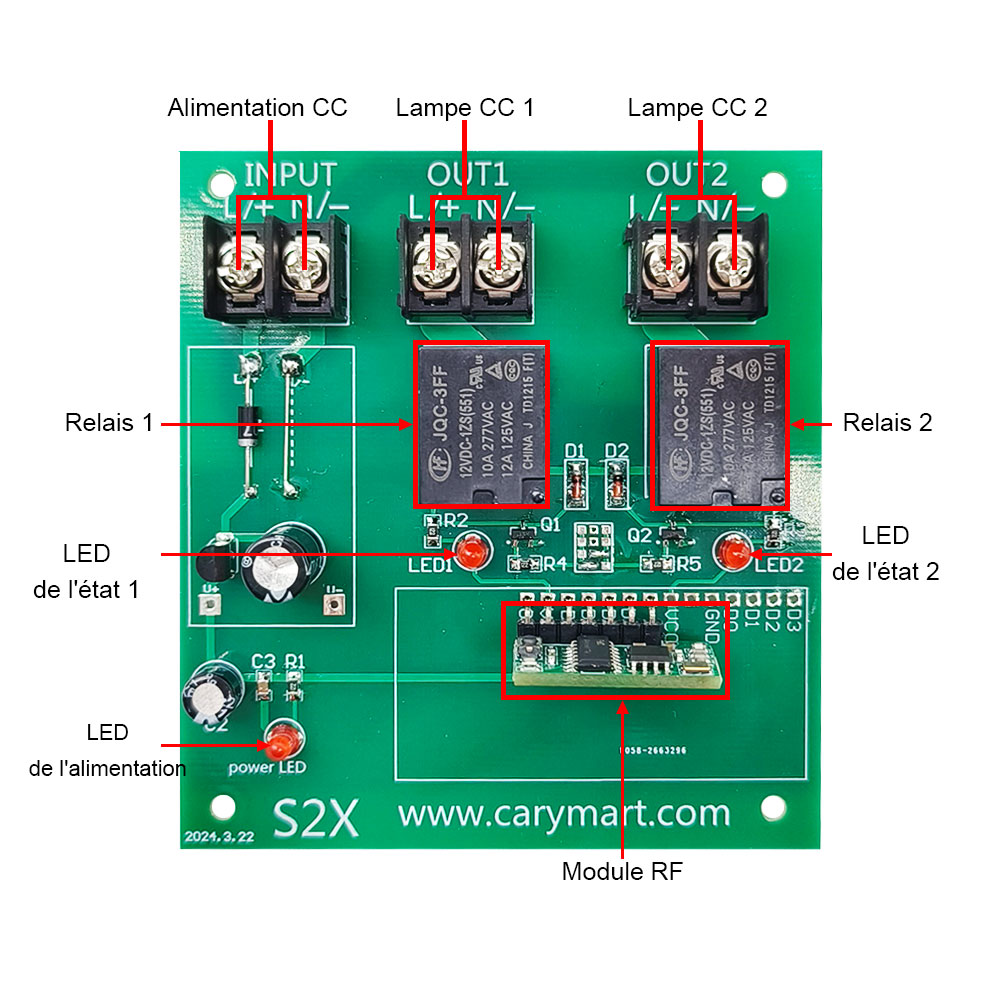

Câblage :

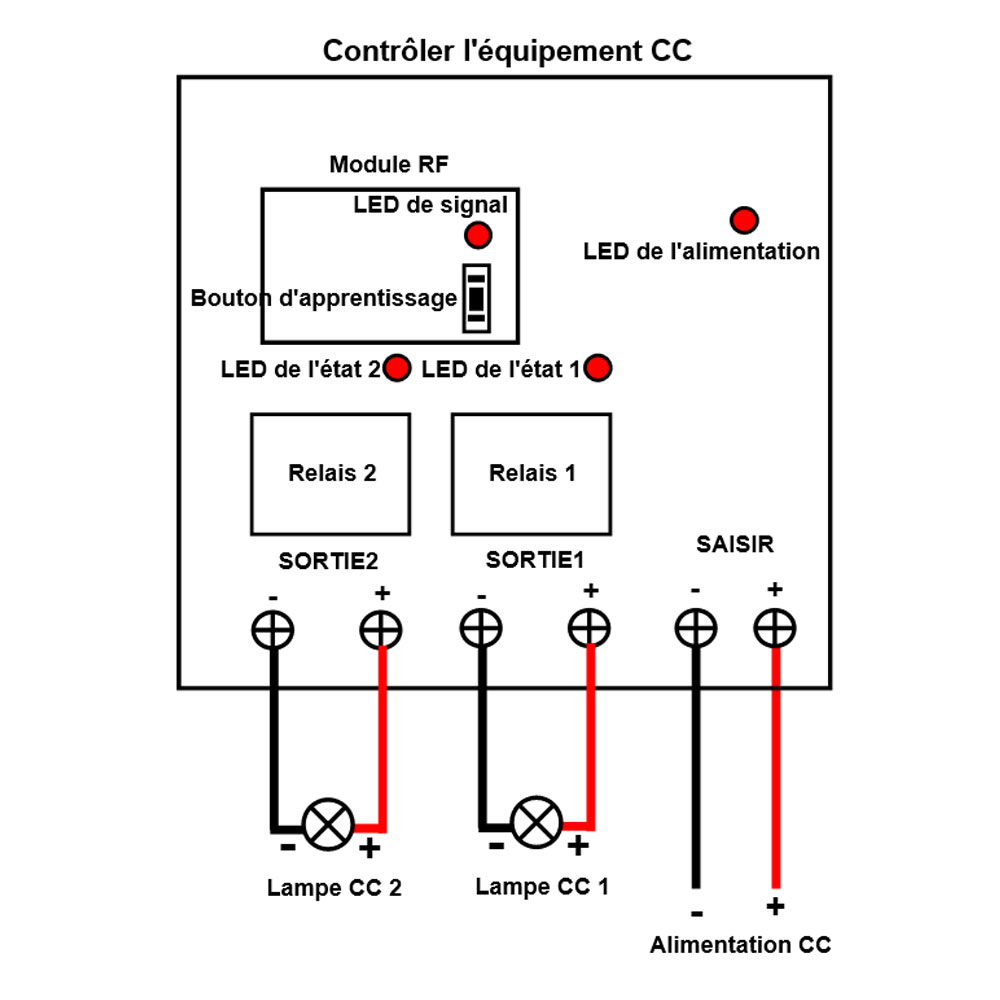

Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1) Connecter le pôle positif de l'alimentation en CC à la borne <L/+>, et
connecter le pôle négatif de l'alimentation en CC à la borne <N/->.
2) Connecter la borne <L+> de SORTIE au pôle positif de la lampe CC, et
connecter la borne <L-> de SORTIE au pôle négatif de la lampe CC.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si
vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage
du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-2 :
Presser et maintenez le bouton A sur l’émetteur : Les borne <SORTIE1> du
récepteur sortent l'alimentation en CC, et la lampe 1 connectée est allumée.
Relâchez le bouton A : Les borne <SORTIE1> du récepteur arrêtent de sortir,
et la lampe 1 connectée est éteint.
Presser et maintenez le bouton B sur l’émetteur : Les borne <SORTIE2> du
récepteur sortent l'alimentation en CC, et la lampe 2 connectée est allumée.
Relâchez le bouton B : Les borne <SORTIE2> du récepteur arrêtent de sortir,
et la lampe 2 connectée est éteint.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton
d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis
s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-2 :
Presser le bouton A de l'émetteur : Les borne <SORTIE1> du récepteur sortent
l'alimentation en CC, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois : Les borne <SORTIE1> du récepteur
arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton B de l'émetteur : Les borne <SORTIE2> du récepteur sortent
l'alimentation en CC, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois : Les borne <SORTIE2> du récepteur
arrêtent de sortir, et la lampe 2 connectée est éteint.
3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton
d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis
s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2 :
Presser le bouton A sur l’émetteur : Les borne <SORTIE1> du récepteur
sortent l'alimentation en CC, et la lampe 1 connectée est allumée. Les borne
<SORTIE2> du récepteur arrêtent de sortir, et la lampe 2 connectée est
éteint.
Presser le bouton B sur l’émetteur : Les borne <SORTIE2> du récepteur
sortent l'alimentation en CC, et la lampe 2 connectée est allumée. Les borne
<SORTIE1> du récepteur arrêtent de sortir, et la lampe 1 connectée est
éteint.
4) Réglage du mode momentané (canal 1) + autoblocage (canal 2) : Presser 5
fois sur le bouton d'apprentissage du module récepteur, le signal LED
clignote en continu 5 fois puis s'éteint.
Contenu :
1 x Récepteur: S2X-DC-ANT3
1 x Manuel d'utilisation
