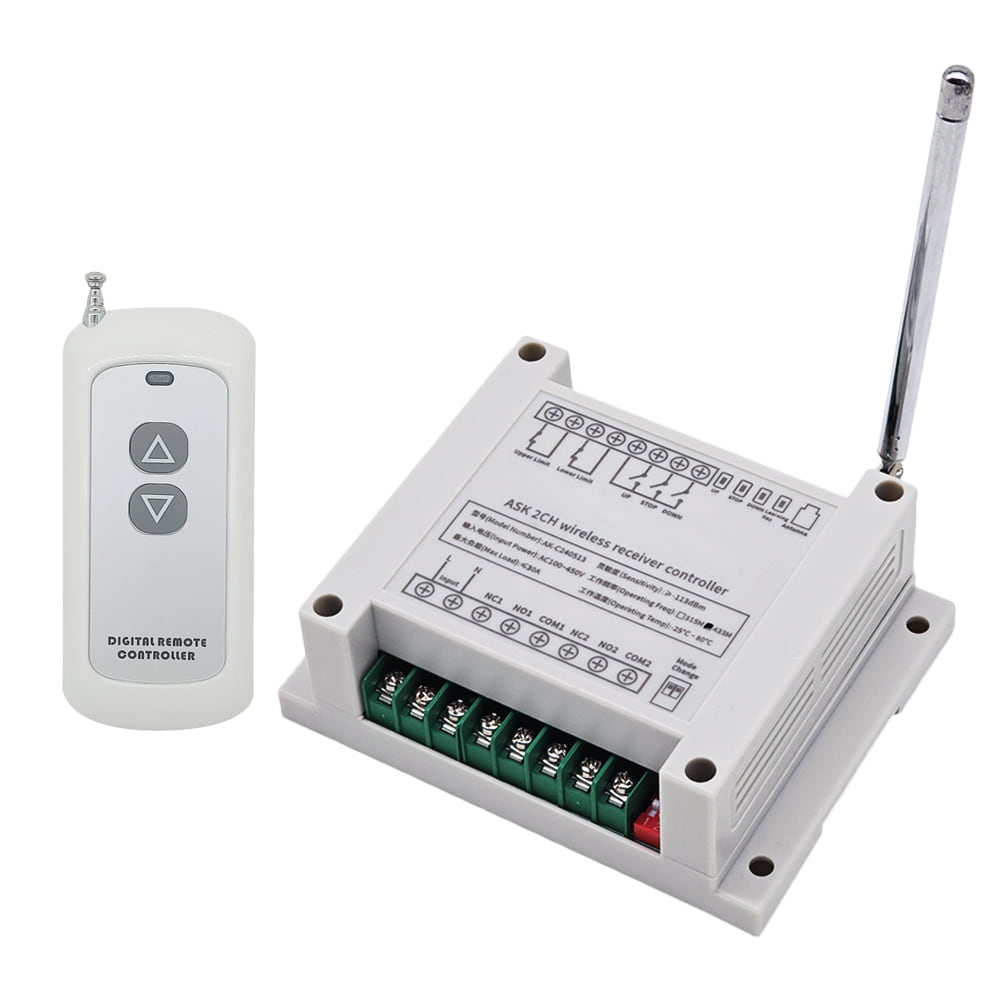

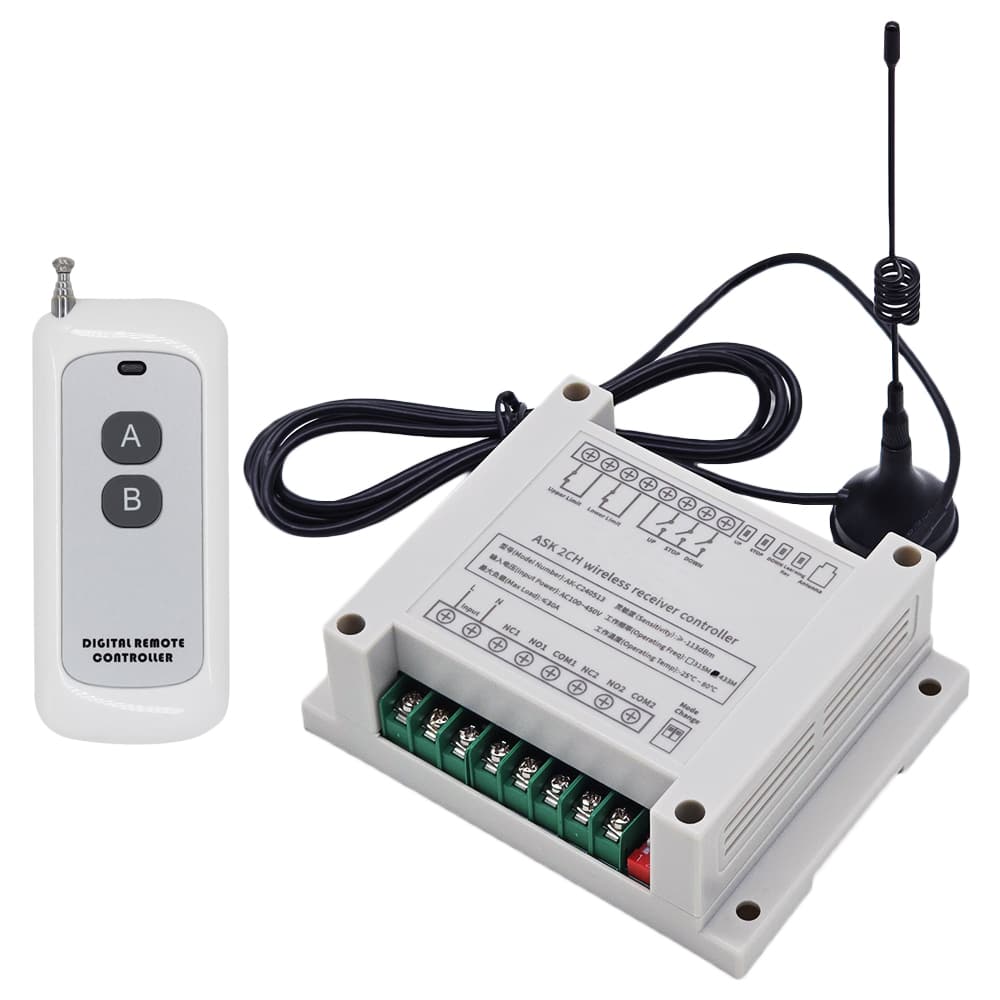

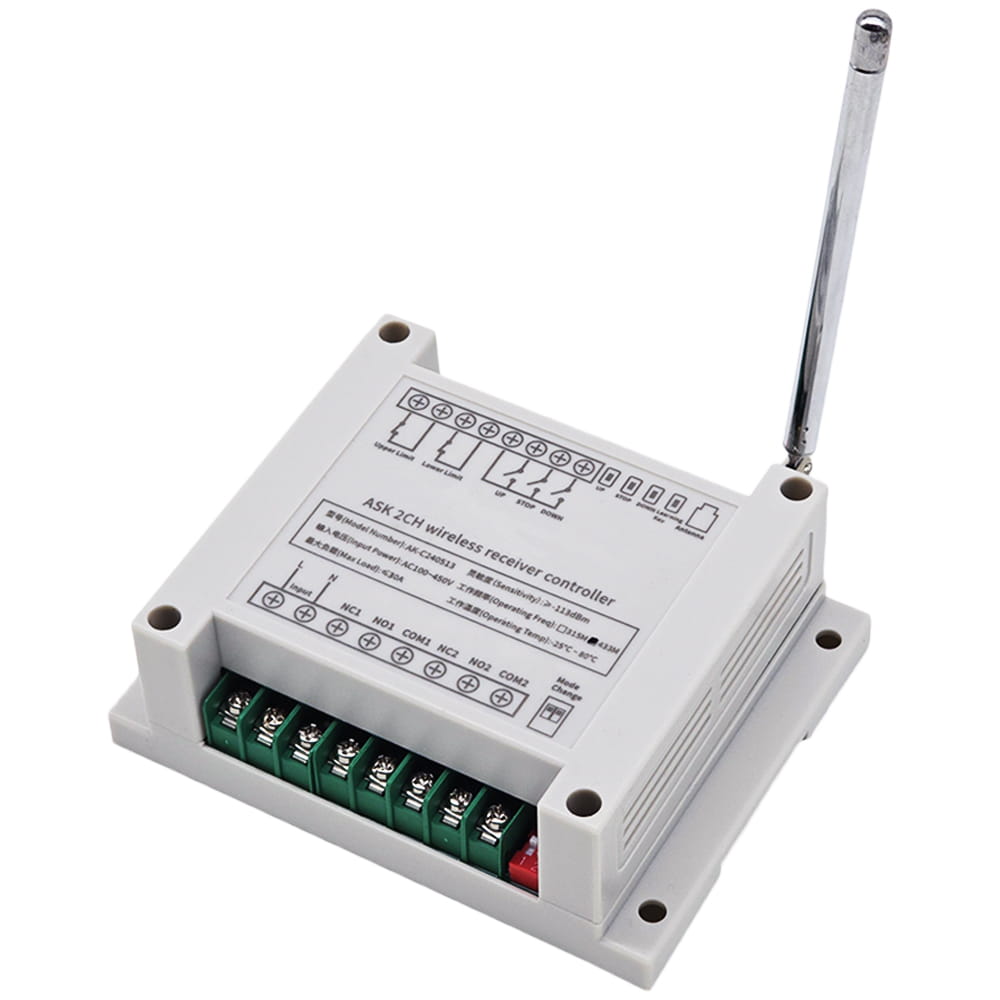

Contenu: 1 x Récepteur: S2PU-AC380-ANT3 1 x Emetteur: CG-2 1 x Manuel d'utilisateur
Caractéristiques: Application: Il peut être utilisé dans
l'automatisation industrielle, l'automatisation de l'agriculture et la domotique,
par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en
mer, véhicule aérien, appel en direct, etc. Il peut contrôler à distance des
équipements sur la terre, l'eau et l'air, par exemple, commande à distance des
lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs
linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité,
signes d'affaires et équipements variés.
Commande sans fil, facile à installer.
Alimentation universelle: CA 220~380V, supporte CA 220V, CA 240V, CA 380V.
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les
équipements CC et CA. La borne est normalement ouvert / normalement fermé, qui
sert d'interrupteur. Cela signifie que vous devez aussi connecter une
alimentation séparée pour les équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec 3 boutons manuels: Vous pouvez appuyer sur les boutons manuels pour
contrôler les équipements.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur
(télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les
fenêtres
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le
récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même
temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

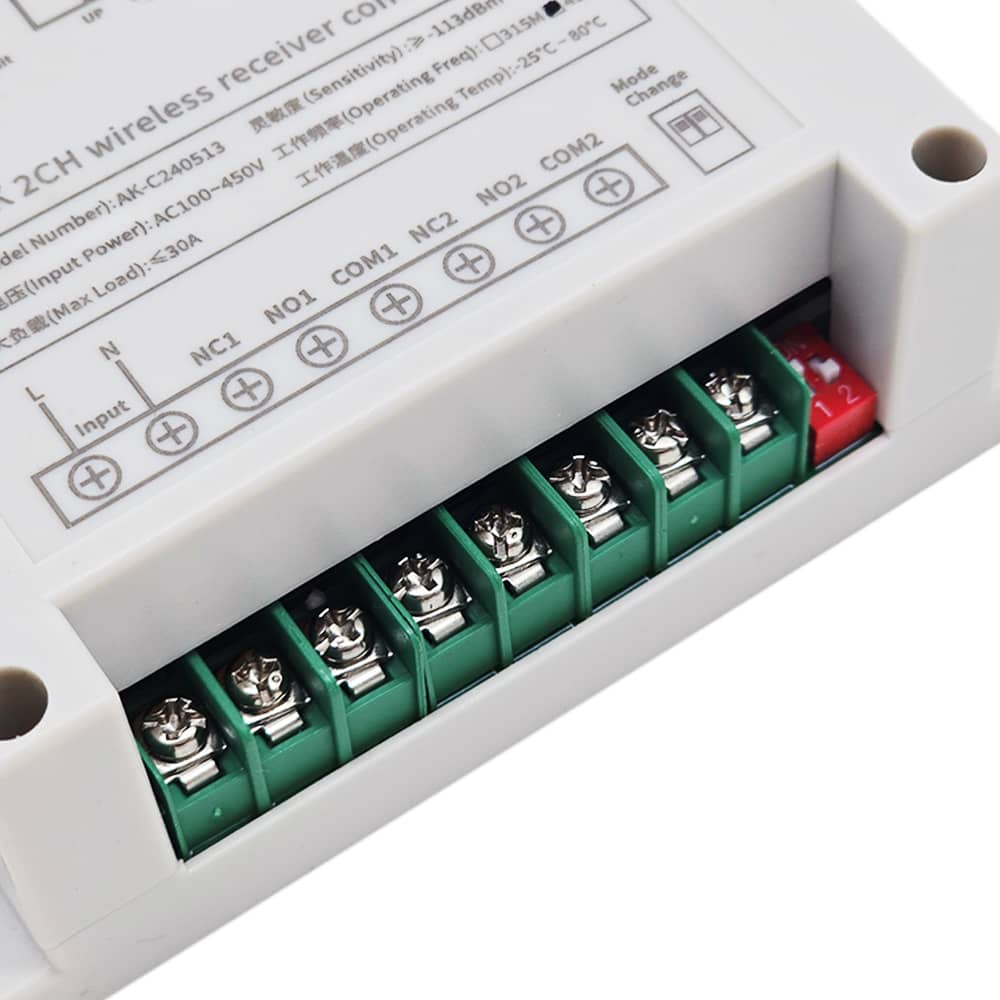

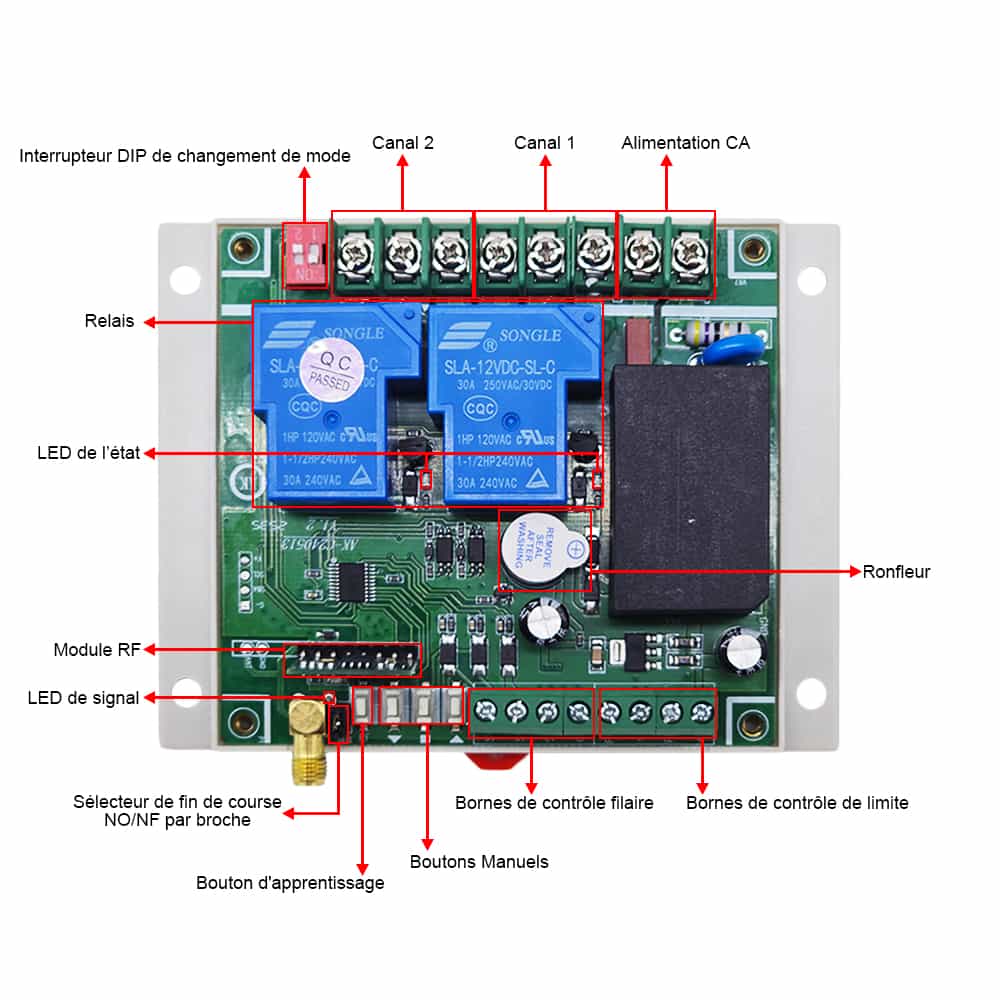

Paramètres du récepteur:
Modèle: S2PU-AC380-ANT3
Alimentation (Tension de Fonctionnement): CA 220~380V (220V/240V/380V)
Sortie: Sortie Relais (Normalement Ouvert et Normalement Fermé)
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433.92MHz
Canaux: 2 CH
Modes de Contrôle: Autoblocage, Momentané, Interblocage, Momentané + Autoblocage
Courant statique: ≤6mA
Courant Maximal de Charge: 30A / chaque canal
Température d’opération: -20 ° C ~ +70 ° C
Dimensions de PCB: 92mm x 86mm x 24mm

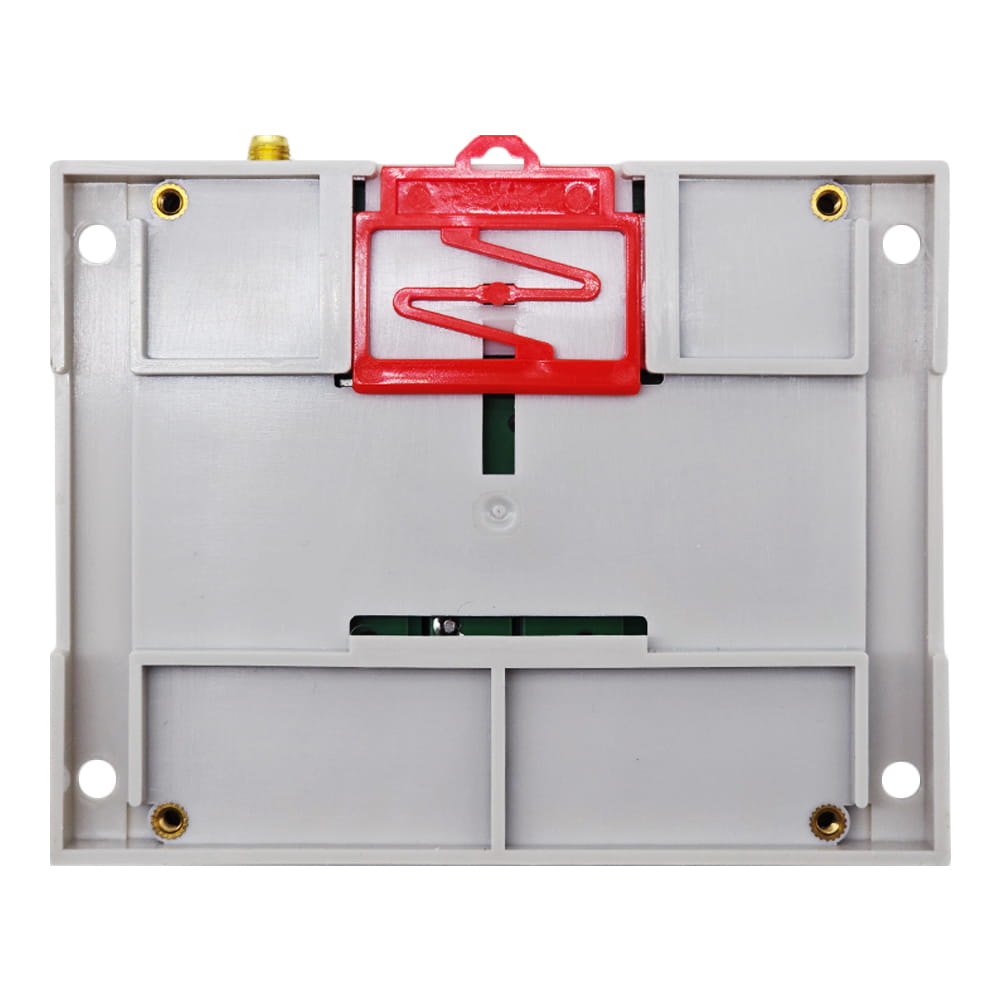

Dimensions de la boîte: 115mm x 90mm x 40mm
Paramètres de l'émetteur:

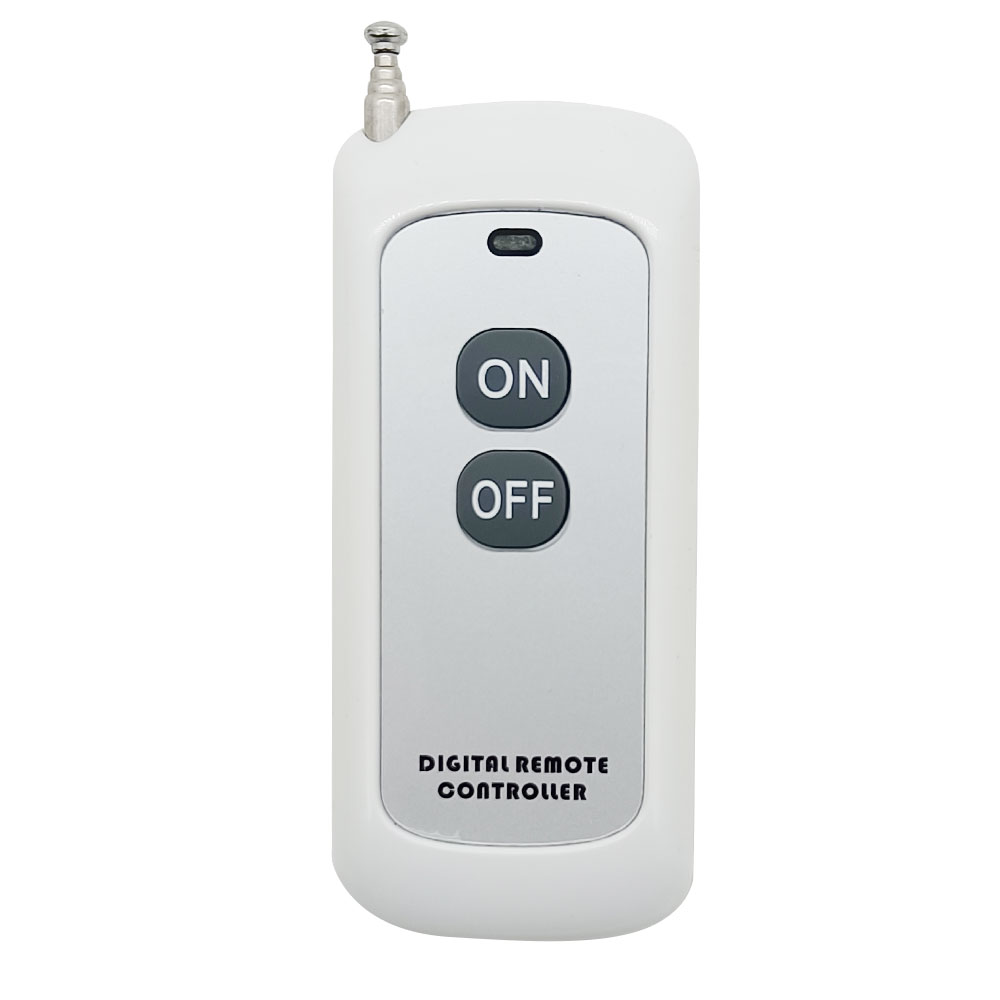

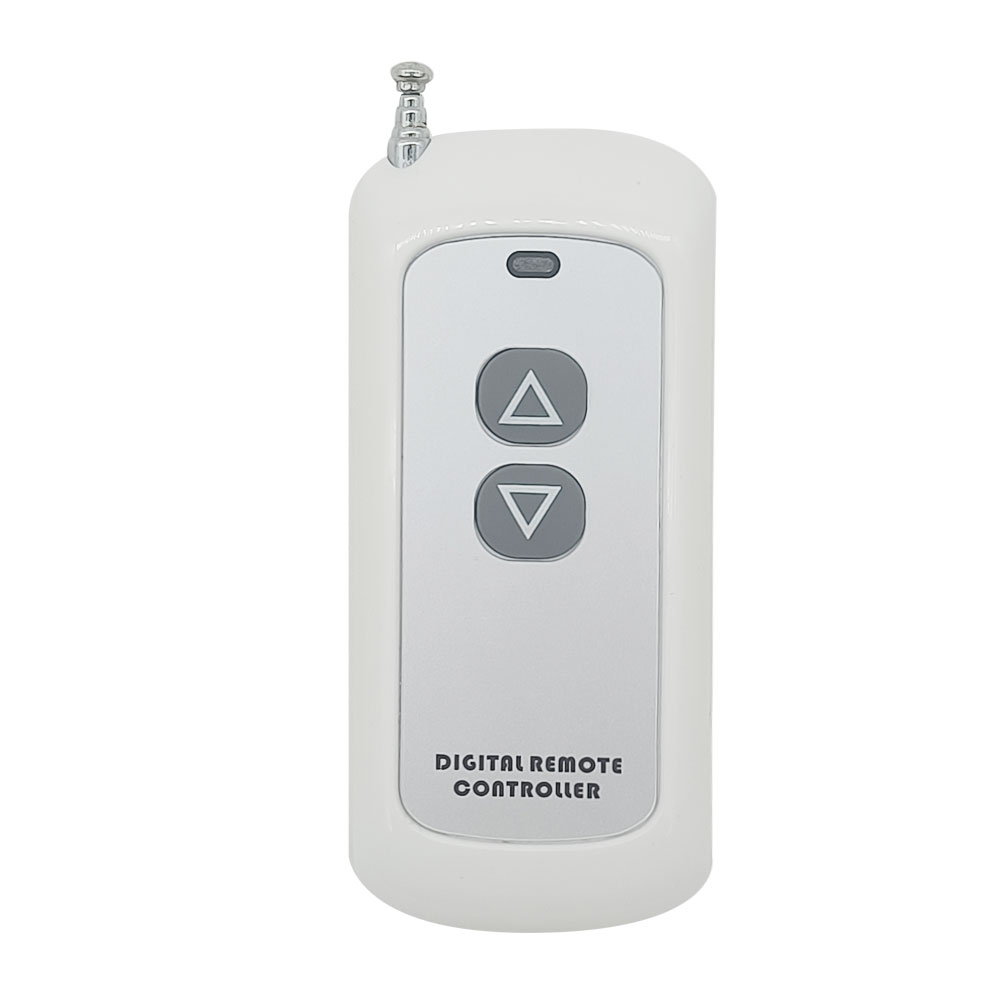

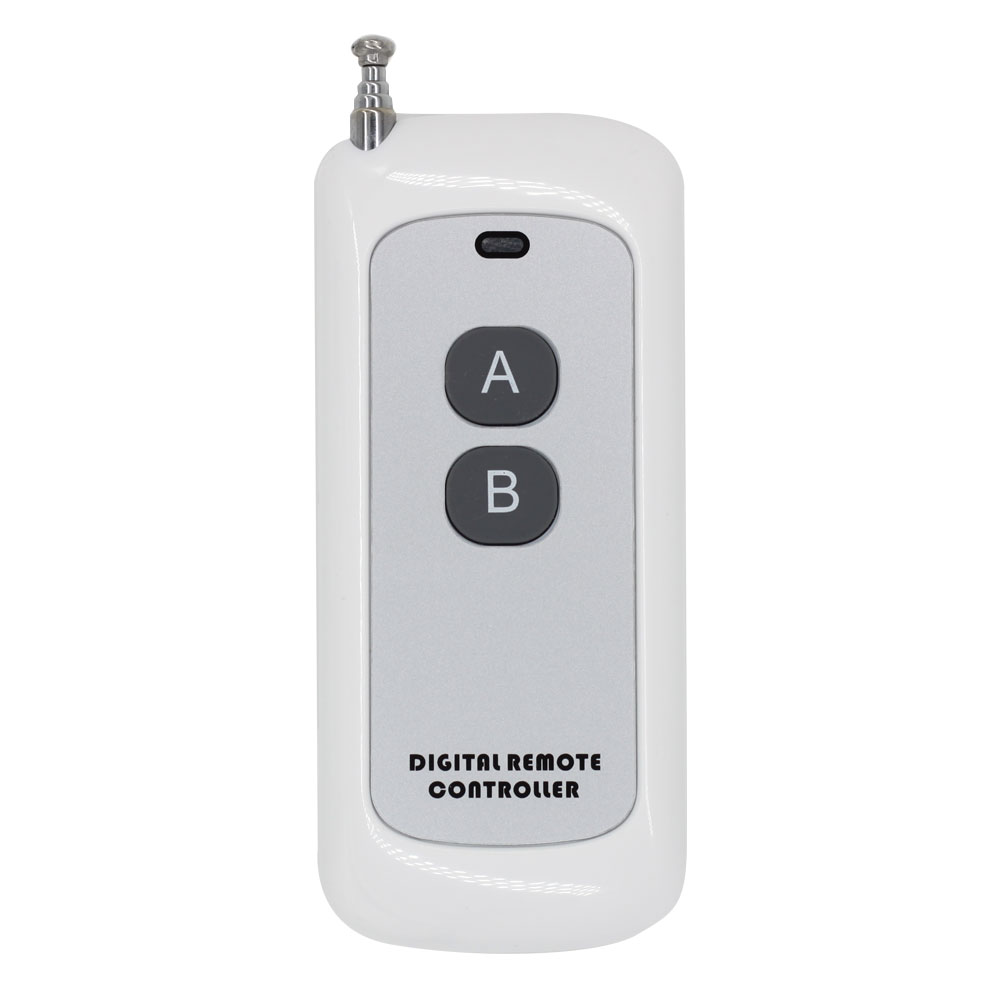

Modèle: 0021056 (CG-2)
Avec support mural
Couleur d’aspect: gris
Canal/bouton: 2
Symbole de bouton: 1, 2

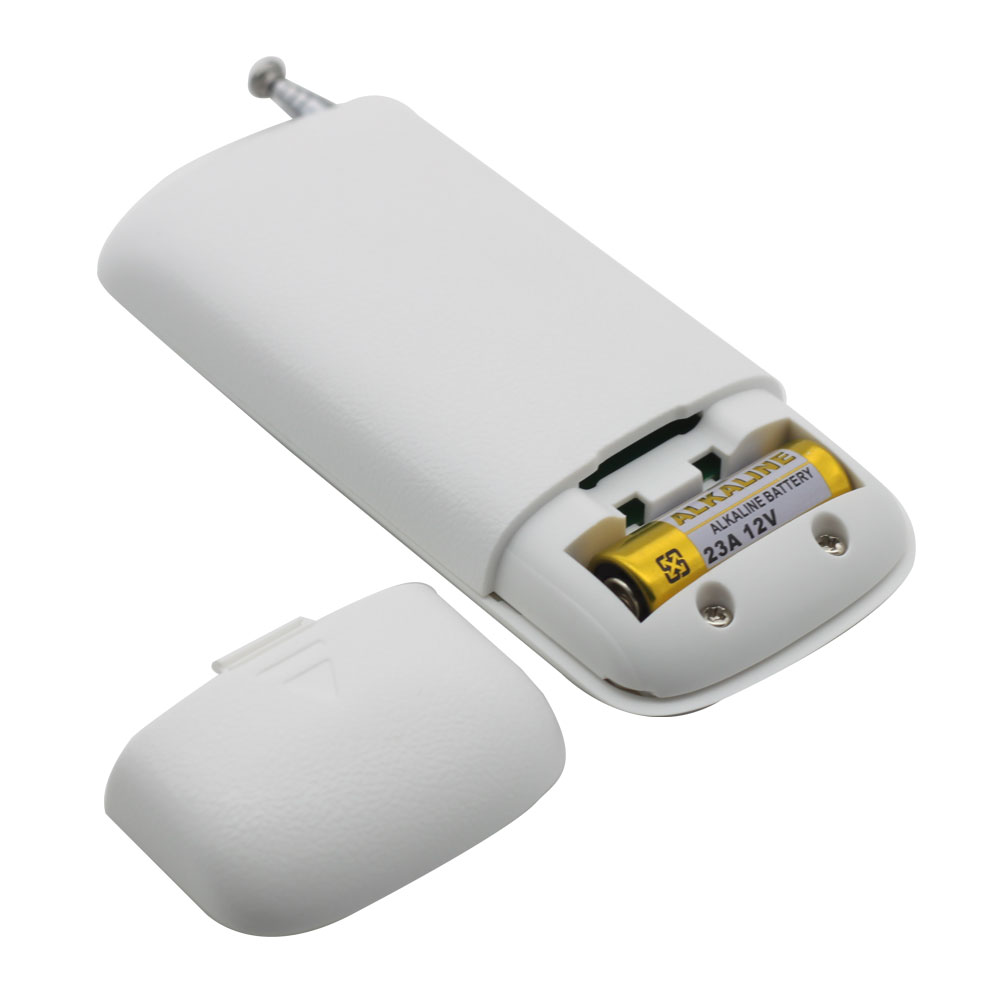

Voltage de travail: 12V (1 x 27A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail: 8mA
Fréquence de travail: 433Mhz
Chip de codage: SC2262
Style de codage: code fixé par le soudage, jusqu’à 6561 combinaisons de code.
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Dimension unitaire: 84mm x 30mm x10mm
Dimension du support de fixage: 87mm x 63mm x 10mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle CG-2
(500M), CG-3 (500M), C-2-2 (100M), CB-2 (1000M) ou CB-3-2 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple CG-2) pour former un système complet, le maximum
distance de travail peut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité
dans un champ libre, sans barrières, sans aucune interférence. Mais dans la
pratique, il sera gêné par les arbres, les murs ou les autres constructions, et
sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être
atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez utiliser un
émetteur puissant, par exemple l'émetteur CB-2.
Utilisation (avec l'émetteur CG-2/CG-3):
Le récepteur peut être utilisé pour contrôler les pompes, moteurs et autres
équipements en CA 220V, ou les équipements en CA 380V par les contacteurs 380V,
et il ne peut pas directement connecter aux équipements 380V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation
CC/CA. Etat initial de bornes de sortie de relais: Les bornes NO et COM sont
Normalement Ouvert; Les bornes NC et COM sont Normalment Fermé.

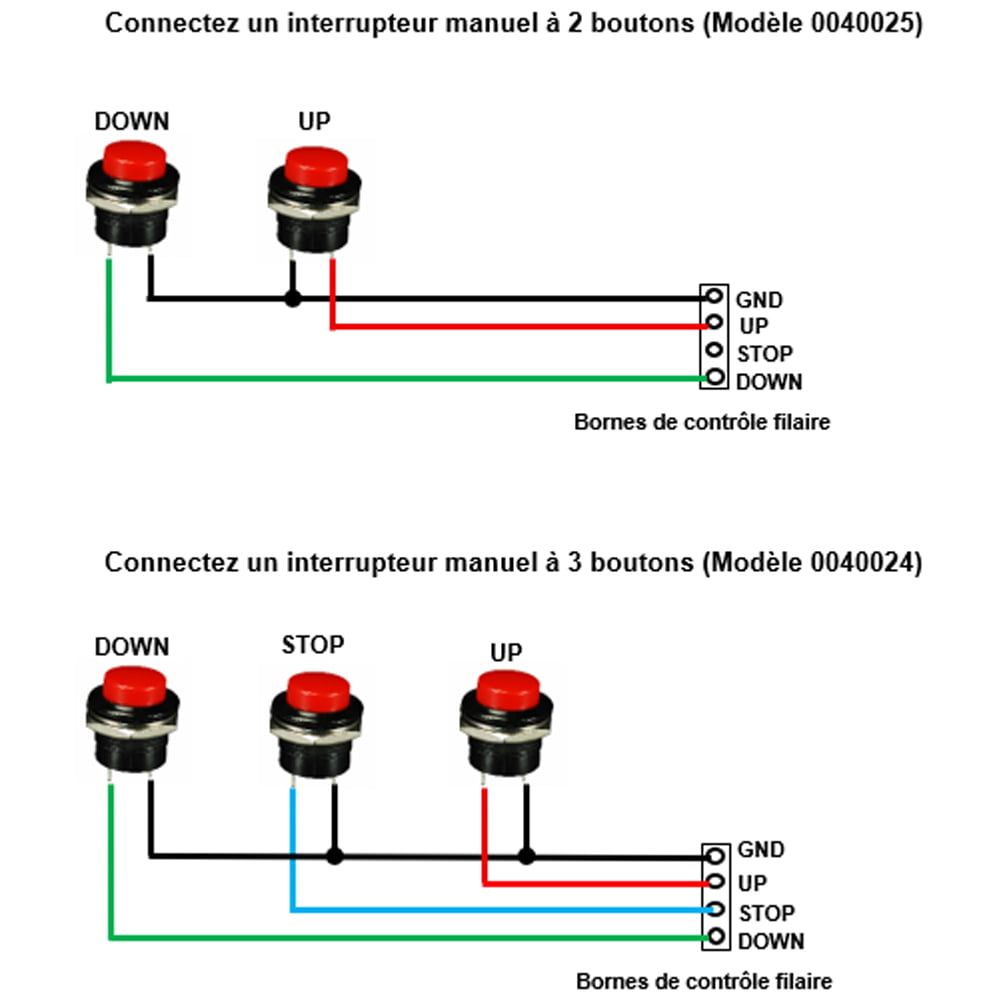

Câblage:

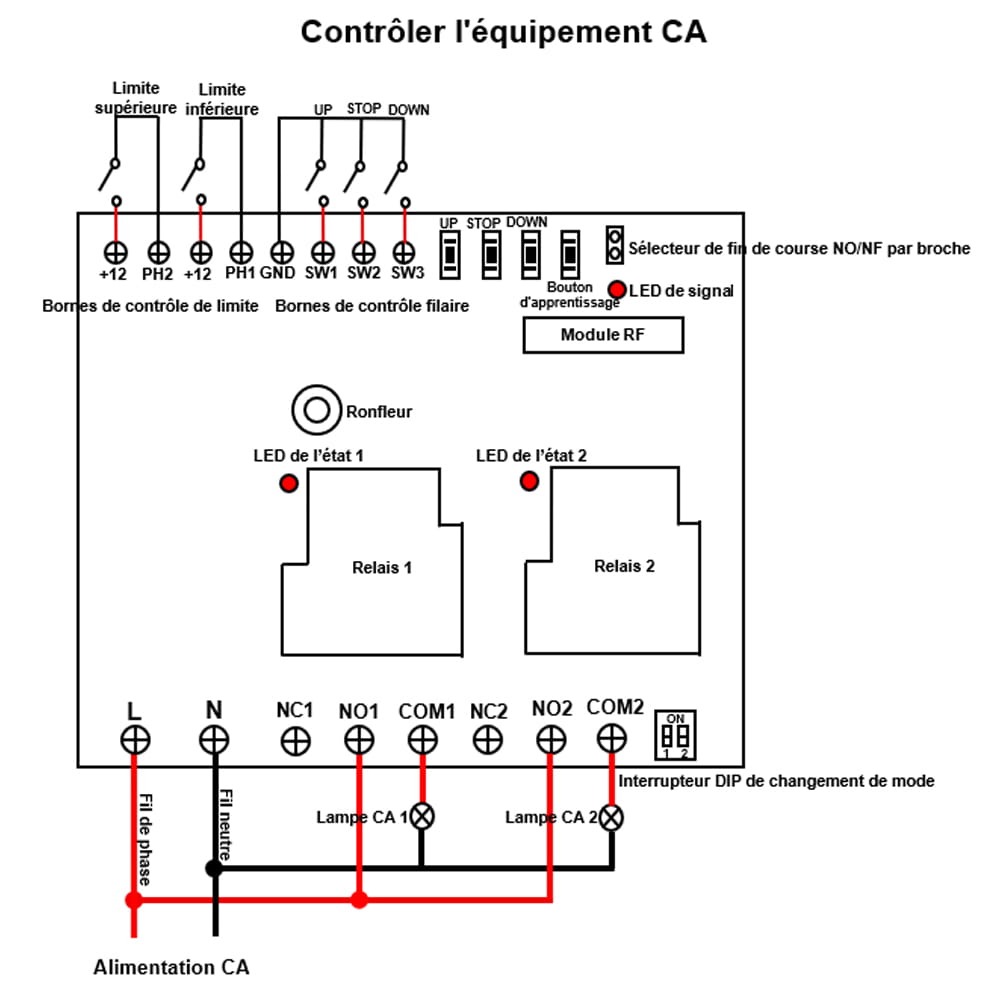

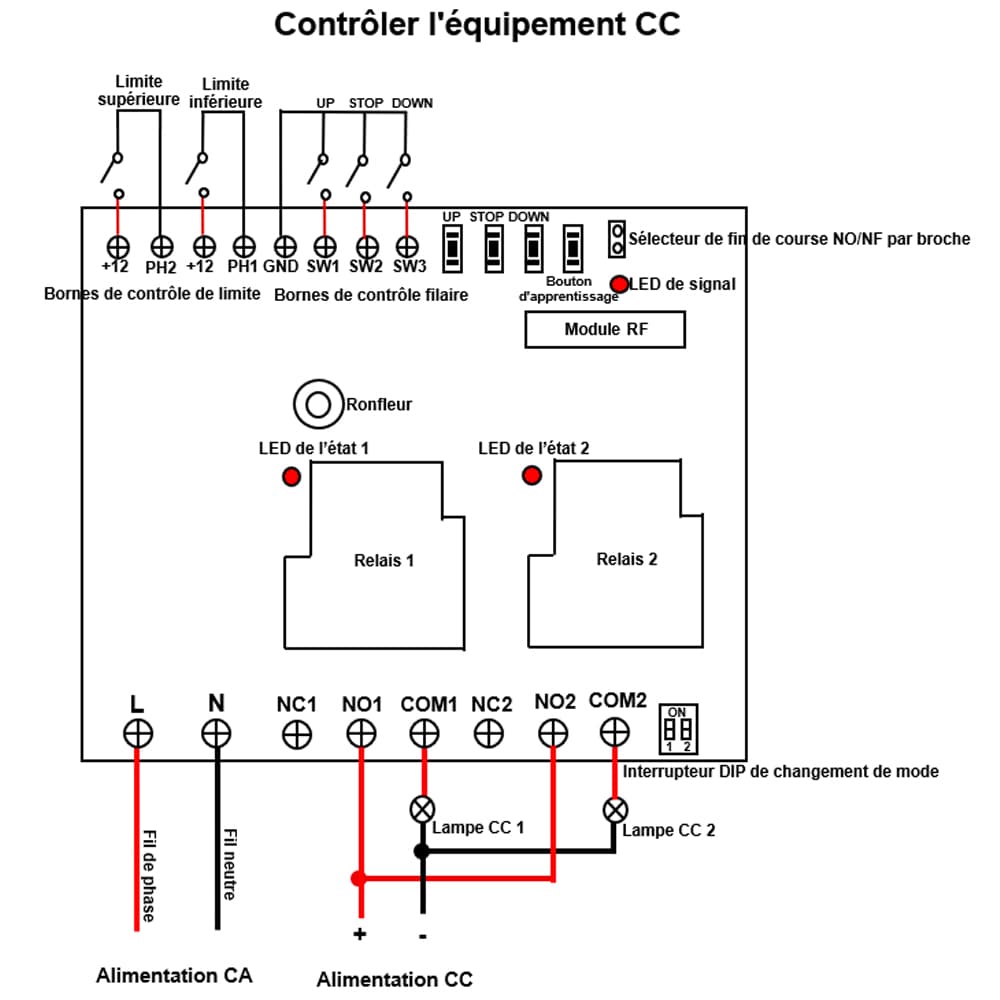

1) Si vous voulez contrôler les équipements en CA 220V, vous pouvez connecter le
récepteur, l'équipement et l'alimentation en CA, faire comme le diagrame de
circuit 1 suivant, puis vous pouvez utiliser l'émetteur pour contrôler les
équipements.

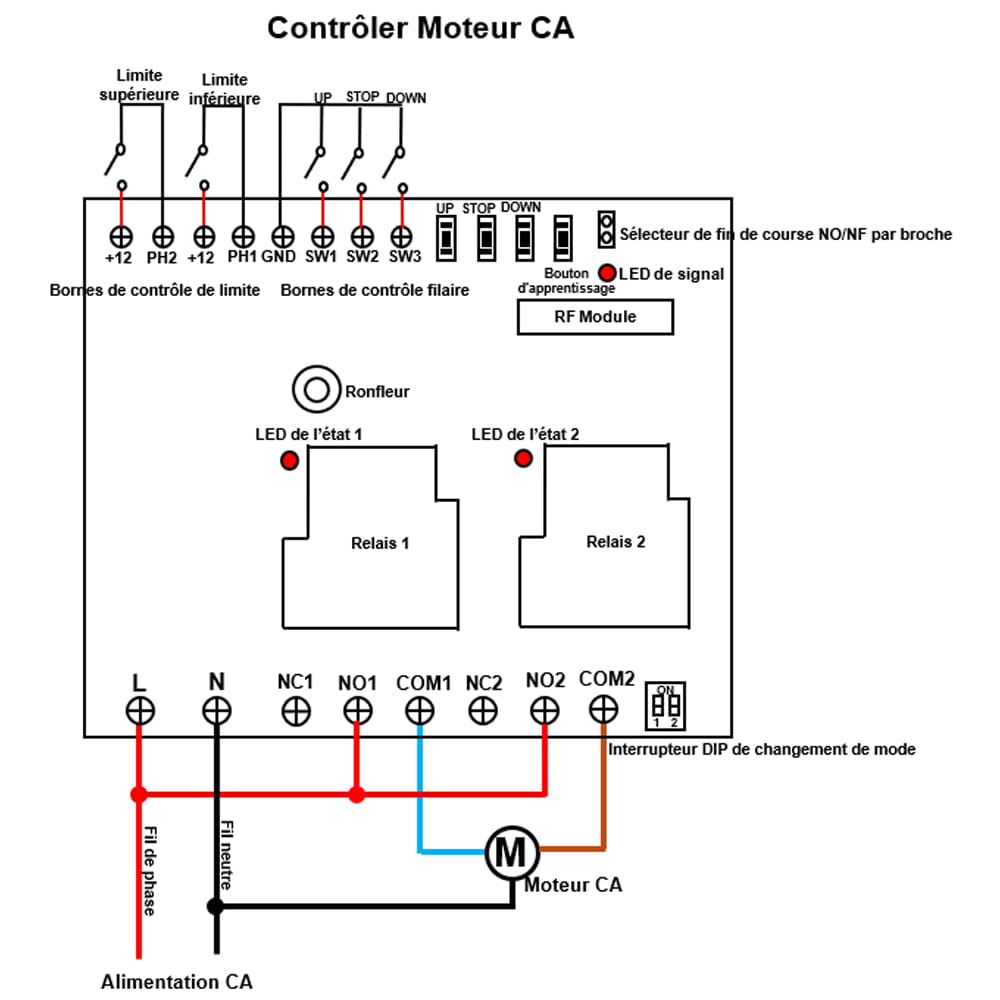

2) Si vous voulez contrôler les équipements en CA 380V, vous pouvez connecter le
récepteur, le contacteur CA 380V, l'équipement CA 380V et l'alimentation en CA
380V, faire comme le diagrame de circuit 2 suivant, puis vous pouvez utiliser
l'émetteur pour contrôler les équipements CA 380V.
Réglage les modes différents de contrôle:
Nous avons déjà réglez le récepteur en mode autoblocage avant de la livraison,
si vous voulez utiliser d'autres modes, faire comme suivant:
1) Réglage du mode d'autoblocage: Ouvrir l'interrupteur DIP 2, et fermer le
l'interrupteur DIP 1.
Mode d'autoblocage (Travailler avec émetteur CG-2): Presser le bouton -> Ouvert;
presser le bouton encore une fois -> Fermé.
Presser le bouton 1 de l'émetteur: Le relais 1 est activé, et le contacteur 1
est connecté, l'équipement 1 travaille.
Presser le bouton 1 encore une fois: Le relais 1 est désactivé, et le contacteur
1 est disconnecté, l'équipement 1 arrête de travailler.
Presser le bouton 2 de l'émetteur: Le relais 2 est activé, et le contacteur 2
est connecté, l'équipement 2 travaille.
Presser le bouton 2 encore une fois: Le relais 2 est désactivé, et le contacteur
2 est disconnecté, l'équipement 2 arrête de travailler.
2) Réglage du mode de momentané: Fermer les interrupteurs DIP 1 et 2.
Mode de momentané (Travailler avec émetteur CG-2): Presser et maintenez le
bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton 1 de l'émetteur: Le relais 1 est activé, et le
contacteur 1 est connecté, l'équipement 1 travaille.
Relâcher le bouton 1: Le relais 1 est désactivé, et le contacteur 1 est
disconnecté, l'équipement 1 arrête de travailler.
Presser et maintenez le bouton 2 de l'émetteur: Le relais 2 est activé, et le
contacteur 2 est connecté, l'équipement 2 travaille.
Relâcher le bouton 2: Le relais 2 est désactivé, et le contacteur 2 est
disconnecté, l'équipement 2 arrête de travailler.
3) Réglage du mode d'interblocage: Ouvrir l'interrupteur DIP 1, et fermer le
l'interrupteur DIP 2.
Mode d'interblocage (Travailler avec émetteur CG-3 ou CB-3-2): Presser le bouton
-> Ouvert, Presser l'autre bouton -> Fermé.
Presser le bouton
▼ de l'émetteur: Le relais 1 est activé, et le contacteur 1
est connecté, l'équipement 1 travaille.
Presser le bouton
■ de l'émetteur: Le relais 1 est désactivé, et le contacteur 1
est disconnecté, l'équipement 1 arrête de travailler.
Presser le bouton
▲ de l'émetteur: Le relais 2 est activé, et le contacteur 2
est connecté, l'équipement 2 travaille.
Presser le bouton
■ de l'émetteur: Le relais 2 est désactivé, et le contacteur 2
est disconnecté, l'équipement 2 arrête de travailler.
4) Réglage du mode mixte (Momentané + Autoblocage): Ouvrir les interrupteurs DIP
1 et 2
Mode de momentané pour canal 1 (Travailler avec émetteur CG-2): Presser et
maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton 1 de l'émetteur: Le relais 1 est activé, et le
contacteur 1 est connecté, l'équipement 1 travaille.
Relâcher le bouton 1: Le relais 1 est désactivé, et le contacteur 1 est
disconnecté, l'équipement 1 arrête de travailler.
Mode d'autoblocage pour canal 2 (Travailler avec émetteur CG-2): Presser le
bouton -> Ouvert; presser le bouton encore une fois -> Fermé.
Presser le bouton 2 de l'émetteur: Le relais 2 est activé,et le contacteur 2 est
connecté, l'équipement 2 travaille.
Presser le bouton 2 encore une fois: Le relais 2 est désactivé, et le contacteur
2 est disconnecté, l'équipement 2 arrête de travailler.
Les bouton manuels:
Presser le bouton
▼ du récepteur: Le relais 1 est activé, et le contacteur 1 est
connecté, l'équipement 1 travaille.
Presser le bouton
■ du récepteur: Le relais 1 est désactivé, et le contacteur 1
est disconnecté, l'équipement 1 arrête de travailler.
Presser le bouton
▲ du récepteur: Le relais 2 est activé, et le contacteur 2 est
connecté, l'équipement 2 travaille.
Presser le bouton
■ du récepteur: Le relais 2 est désactivé, et le contacteur 2
est disconnecté, l'équipement 2 arrête de travailler.
