Bonjour, bienvenue dans notre boutique. Commande-Radio vous fournit des appareils de contrôle à distance de haute qualité. Nous vous recommandons de lire des questions fréquentées avant de prendre votre décision. Si vous avez d'autres questions, n'hésitez pas à nous contacter. Nous vous répondrons dans les plus brefs délais.
Contenu:
1 x Récepteur: S2U-AC380-ANT3
1 x Manuel d'utilisateur
Caractéristiques:
Application: Il peut être utilisé dans l'automatisation industrielle,
l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison,
ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en
direct, etc. Il peut contrôler à distance des équipements sur la terre, l'eau et
l'air, par exemple, commande à distance des lampes, sirènes, serrures, moteurs,
ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres,
électrovannes électriques, alarme de sécurité, signes d'affaires et équipements
variés.
Commande sans fil, facile à installer.
Alimentation universelle: AC 75~400V, supporte CA 110V, CA 120V, CA 220V, CA
240V, CA 380V.
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les
équipements CC et CA. La borne est normalement ouvert / normalement fermé, qui
sert d'interrupteur. Cela signifie que vous devez aussi connecter une
alimentation séparée pour les équipements.
La charge maximale de chaque canal est 10A.
Avec 3 boutons manuels: Vous pouvez appuyer sur les boutons manuels pour
contrôler les équipements.
Avec l'antenne externe, il peut avoir une meilleure gamme de travail.
Vous pouvez contrôler les équipements en utilisant le récepteur avec l'émetteur
(télécommande) dans une distance raisonnable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les
fenêtres
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le
récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même
temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres du récepteur:

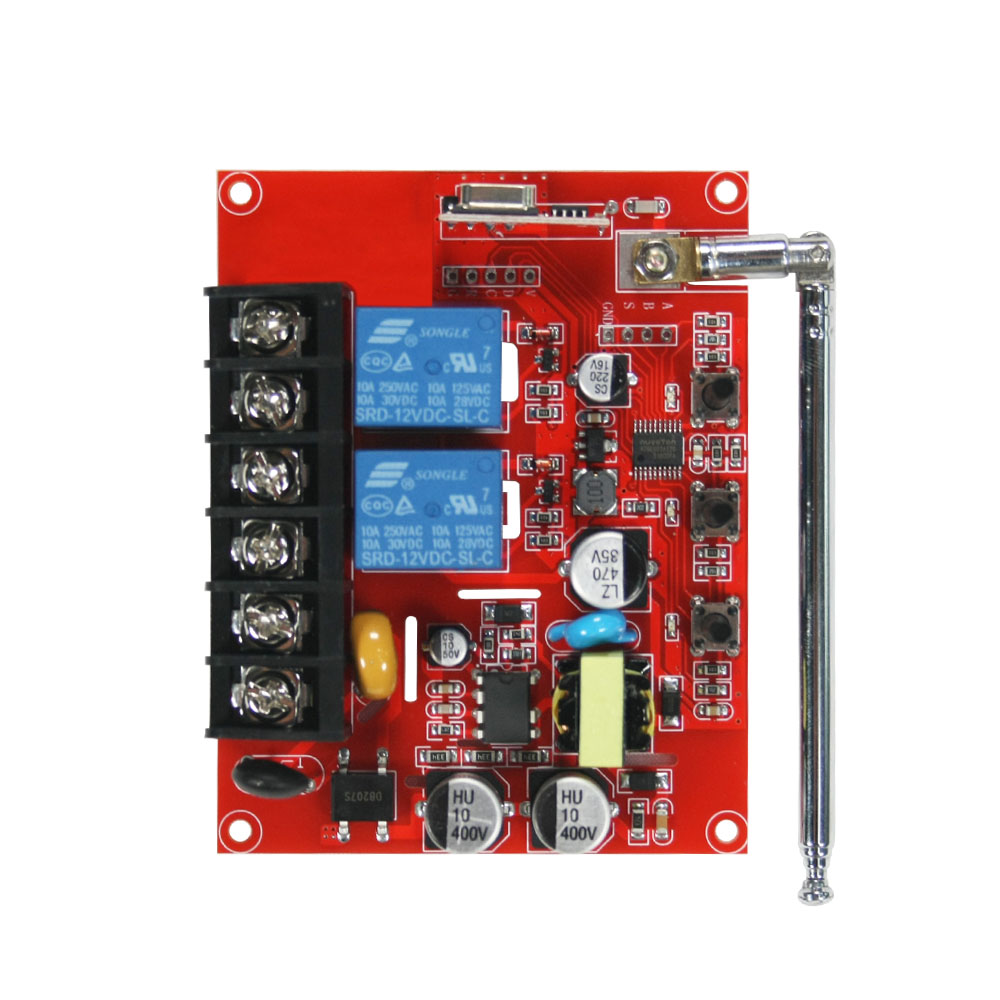

Modèle: S2U-AC380-ANT3
Alimentation (Tension de Fonctionnement): CA 75~400V (110V/120V/220V/240V/380V)
Sortie: Sortie Relais (Normalement Ouvert).
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433.92MHz
Canaux: 2 CH
Modes de Contrôle: Autoblocage, Momentané, Interblocage
Courant statique: ≤6mA
Courant Maximal de Charge: 10A / chaque canal
Température d’opération: -20 ° C ~ +70 ° C
Dimension de Case: 115mm x 78mm x 40mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle CG-2
(500M), CG-3 (500M), C-2-2 (100M), CB-2 (1000M) ou CB-3-2 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple CG-2) pour former un système complet, le maximum
distance de travail peut arriver jusqu'à 500M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité
dans un champ libre, sans barrières, sans aucune interférence. Mais dans la
pratique, il sera gêné par les arbres, les murs ou les autres constructions, et
sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être
atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez utiliser un
émetteur puissant, par exemple l'émetteur CB-2.
Utilisation (avec l'émetteur CG-2/CG-3):
Le récepteur peut être utilisé pour contrôler les pompes, moteurs et autres
équipements en CA 110V ou 220V, ou les équipements en CA 380V par les
contacteurs 380V, et il ne peut pas directement connecter aux équipements 380V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation
CC/CA. Etat initial de bornes de sortie de relais: Deux bornes sont normalement
ouverts.
Câblage:

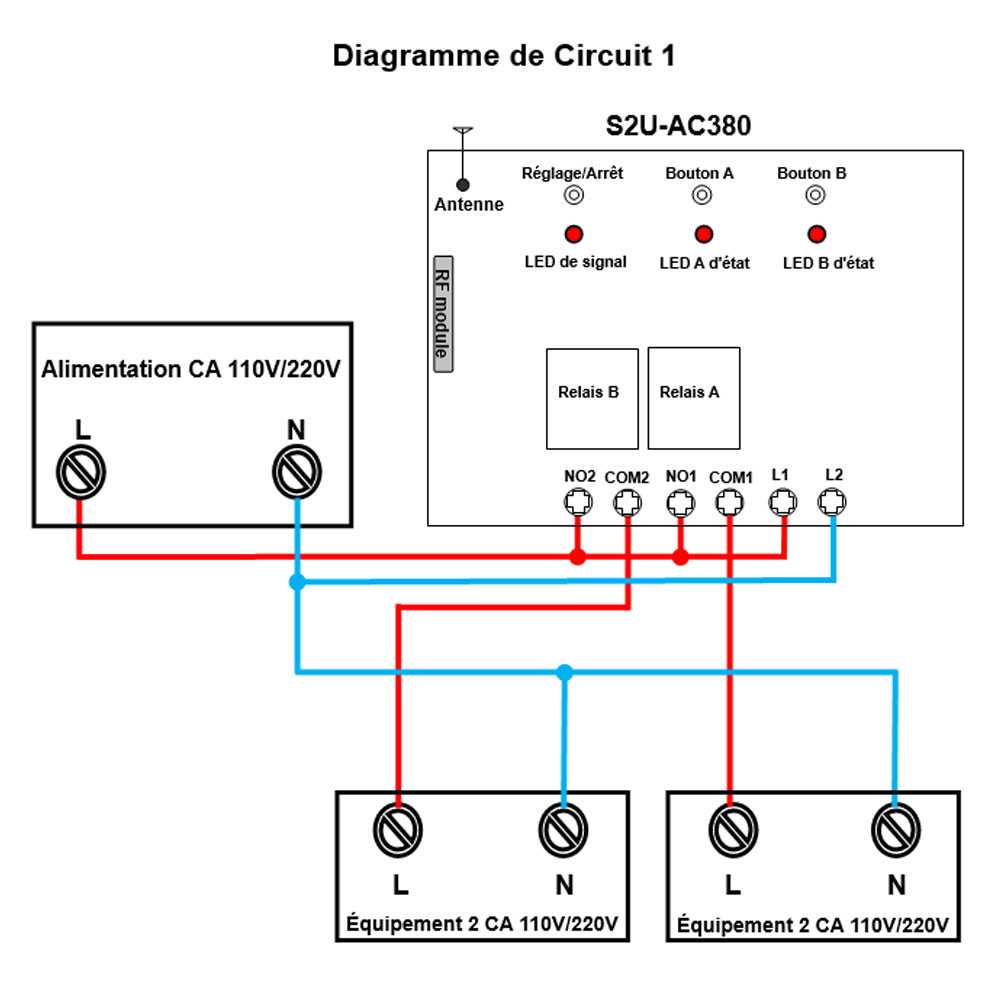

1) Si vous voulez contrôler les équipements en CA 110V ou 220V, vous pouvez
connecter le récepteur, l'équipement et l'alimentation en CA, faire comme le
diagrame de circuit 1 suivant, puis vous pouvez utiliser l'émetteur pour
contrôler les équipements.
2) Si vous voulez contrôler les équipements en CA 380V, vous pouvez connecter le
récepteur, le contacteur CA 380V, l'équipement CA 380V et l'alimentation en CA
380V, faire comme le diagrame de circuit 2 suivant, puis vous pouvez utiliser
l'émetteur pour contrôler les équipements CA 380V.
Réglage les modes différents de contrôle:
Nous avons déjà réglez le récepteur en mode autoblocage avant de la livraison,
si vous voulez utiliser d'autres modes, faire comme suivant:
1) Réglage du mode d'autoblocage: Quand le récepteur entre dans l'état
d'apprentissage, presser le bouton 1 de l'émetteur.
Mode d'autoblocage (Travailler avec émetteur CG-2): Presser le bouton -> Ouvert;
presser le bouton encore une fois -> Fermé.
Presser le bouton 1 de l'émetteur ou le bouton A du récepteur: Le relais 1 est
activé, et le contacteur 1 est connecté, l'équipement 1 travaille.
Presser le bouton 1 ou le bouton A encore une fois: Le relais 1 est désactivé,
et le contacteur 1 est disconnecté, l'équipement 1 arrête de travailler.
Presser le bouton 2 de l'émetteur ou le bouton B du récepteur: Le relais 2 est
activé,et le contacteur 2 est connecté, l'équipement 2 travaille.
Presser le bouton 2 ou le bouton B encore une fois: Le relais 2 est désactivé,
et le contacteur 2 est disconnecté, l'équipement 2 arrête de travailler.
2) Réglage du mode de momentané: Quand le récepteur entre dans l'état
d'apprentissage, presser le bouton 2 de l'émetteur.
Mode de momentané (Travailler avec émetteur CG-2): Presser et maintenez le
bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton 1 de l'émetteur ou le bouton A du récepteur: Le
relais 1 est activé, et le contacteur 1 est connecté, l'équipement 1 travaille.
Relâcher le bouton 1 ou le bouton A: Le relais 1 est désactivé, et le contacteur
1 est disconnecté, l'équipement 1 arrête de travailler.
Presser et maintenez le bouton 2 de l'émetteur ou le bouton B du récepteur: Le
relais 2 est activé, et le contacteur 2 est connecté, l'équipement 2 travaille.
Relâcher le bouton 2 ou le bouton B: Le relais 2 est désactivé, et le contacteur
2 est disconnecté, l'équipement 2 arrête de travailler.
3) Réglage du mode d'interblocage: Quand le récepteur entre dans l'état
d'apprentissage, presser le bouton 3 de l'émetteur.
Mode d'interblocage (Travailler avec émetteur CG-3 ou CB-3-2): Presser le bouton
-> Ouvert, Presser l'autre bouton -> Fermé.
Presser le bouton ▲ de l'émetteur ou le bouton A du récepteur: Le relais 1 est
activé, et le contacteur 1 est connecté, l'équipement 1 travaille.
Presser le bouton ■ de l'émetteur ou le bouton Stop du récepteur: Le relais 1
est désactivé, et le contacteur 1 est disconnecté, l'équipement 1 arrête de
travailler.
Presser le bouton ▼ de l'émetteur ou le bouton B du récepteur: Le relais 2 est
activé, et le contacteur 2 est connecté, l'équipement 2 travaille.
Presser le bouton ■ de l'émetteur ou le bouton Stop du récepteur: Le relais 2
est désactivé, et le contacteur 2 est disconnecté, l'équipement 2 arrête de
travailler.
