Caractéristiques:
Application: Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en direct, etc. Il peut contrôler à distance des équipements sur la terre, l'eau et l'air, par exemple, commande à distance des lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité, signes d'affaires et équipements variés.
Commande sans fil, facile à installer.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 110V / 120V / 220V / 240V.
Haute Puissance: La charge maximale de chaque canal est 16A. Par exemple, 3500W/220V.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres du Récepteur:

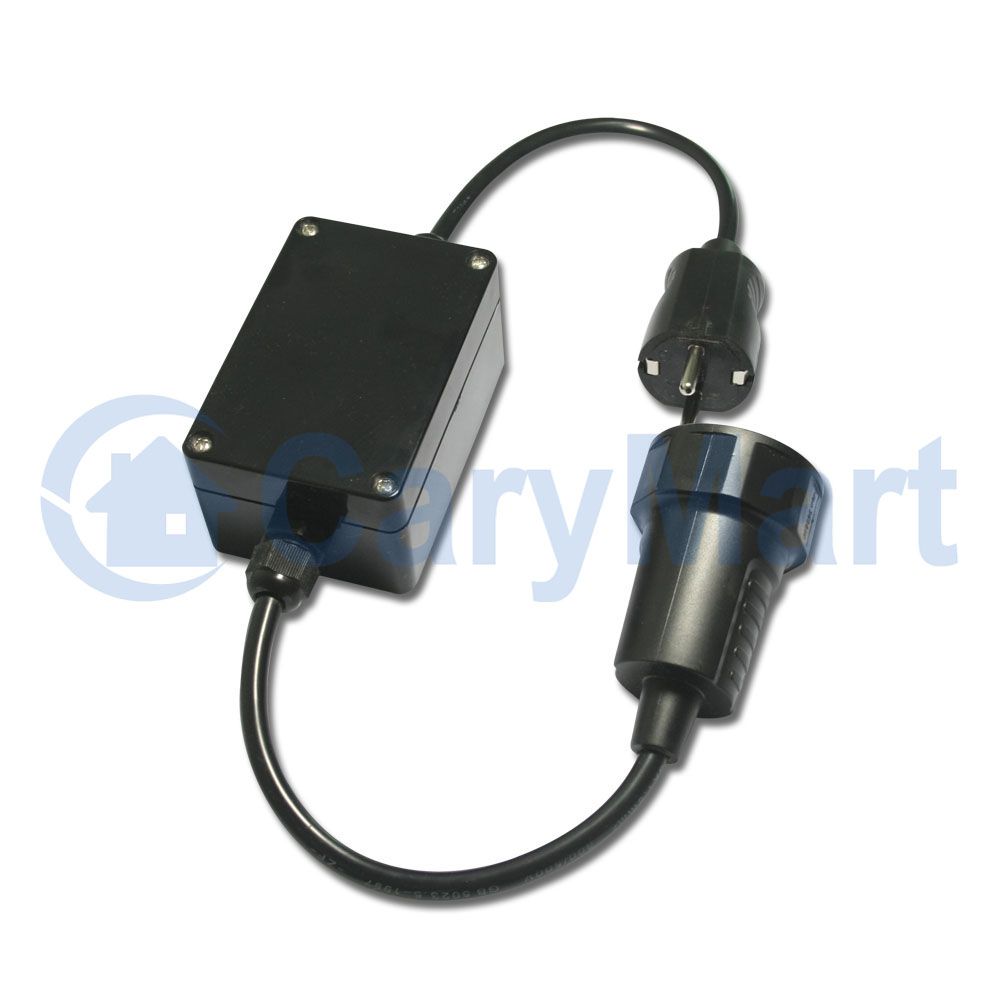

Modèle: S1PX-EU-AC220

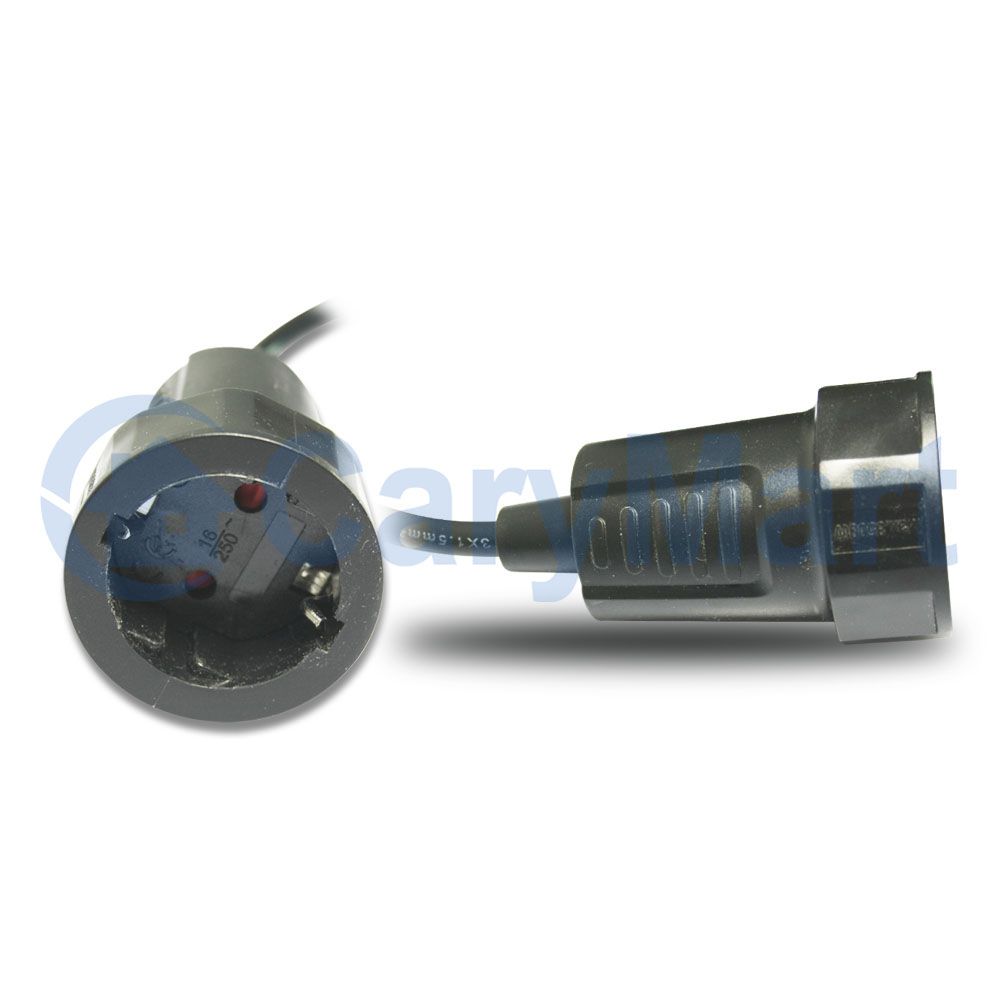

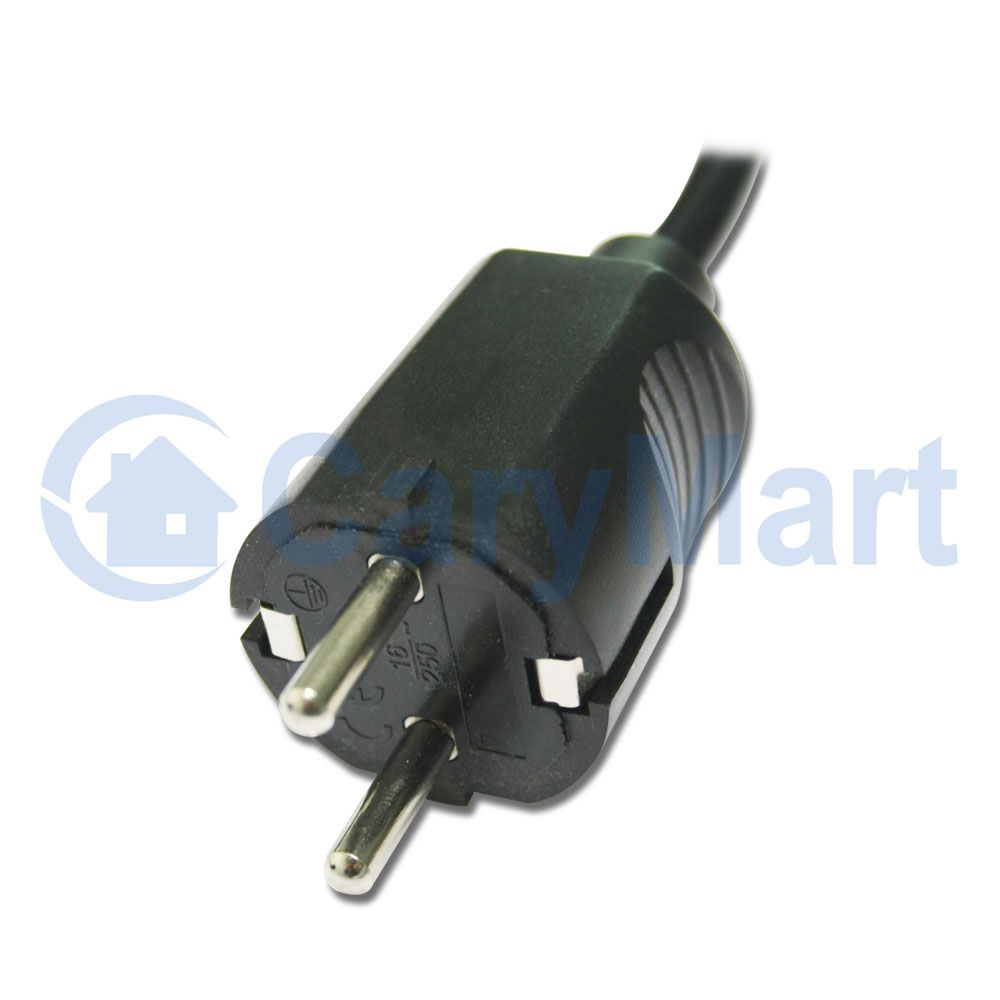

Fiches et douille de norme européenne.
Alimentation (Tension de Fonctionnement): CA100~240V (110V/120V/220V/240V)
Sortie: CA100~240V (110V/120V/220V/240V)
Fréquence de travail: 433MHz
Canaux: 1 canal
Modes de Contrôle: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant Maximal de Travail: 16A / chaque canal.

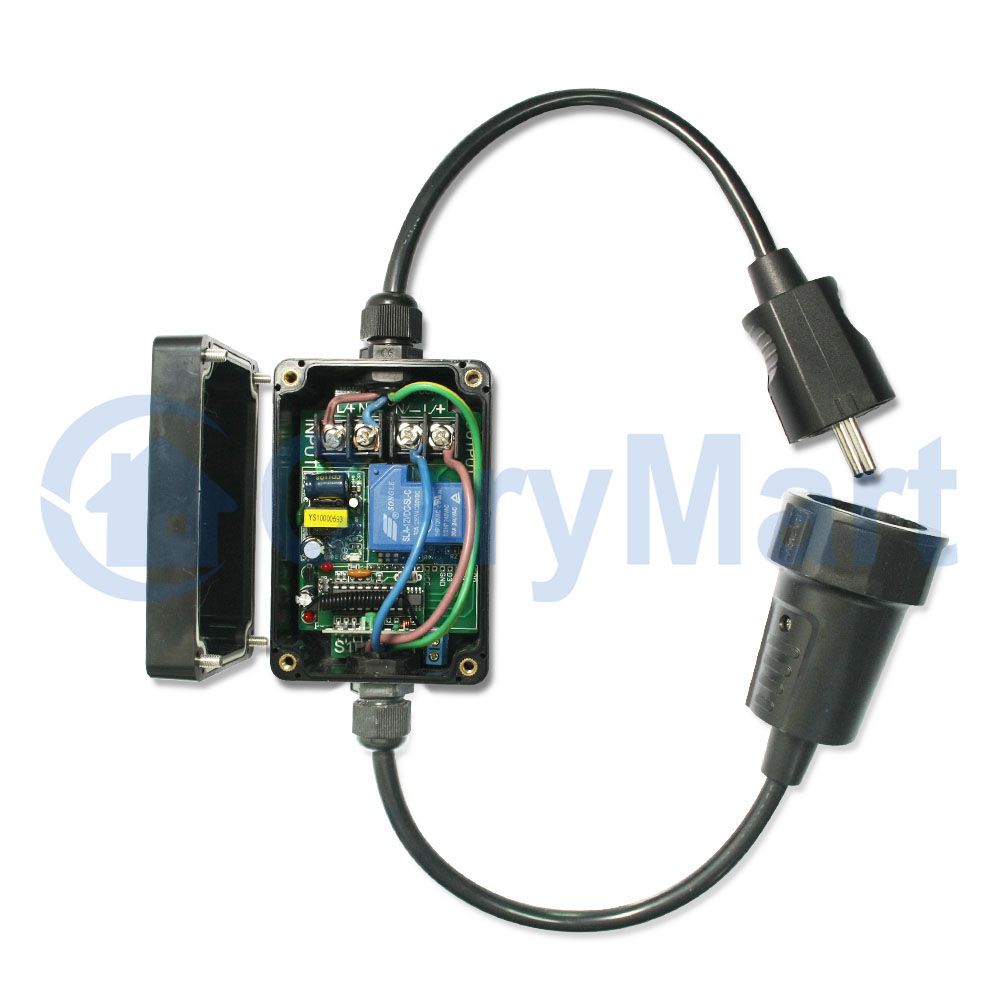

Dimension de PCB: 90mm x 59mm x 18mm
Dimension de Boîtier: 100mm x 68mm x 50mm
Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs, par exemple modèle C-1/C-2 (100M), CWB-1/CWB-2 (50M, étanche), ou CB-1/CB-2 (1000M) etc.
Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle C-1 (100M), CWB-1 (50M, étanche), ou CB-1(1000M) etc. Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle C-2 (100M), CWB-2 (50M, étanche), CB-2 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple CWB-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 30M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez ajouter une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB.
Utilisation:
Le récepteur peut être utilisés pour contrôler les équipements CA 110~240V.
Câblage:
Si vous voulez contrôler un ventilateur exhausteur CA220V, faire comme suivant:
Connecter le ventilateur exhausteur à la douille, et connecter le prise à l'alimentation en CA.
Réglage les modes différents de contrôle:
Réglage les modes différents de contrôle: (Nous avons déjà réglez le récepteur en mode autoblocage avant de la livraison, si vous voulez utiliser d'autres modes, faire comme suivant.)
Réglage du mode d'interblocage: Ne pas connecter cavalier -1 (CN1) et cavalier -2 (CN2).
Mode d'interblocage (avec émetteur CWB-2): Presser le bouton A -> Ouvert, Presser le bouton B -> Fermé.
Presser le bouton A de l'émetteur: Les sorties de l'alimentation CA, le ventilateur exhausteur fonctionne.
Presser le bouton B de l'émetteur: Les arrête la sortie, le ventilateur exhausteur ne fonctionne pas.
Réglage du mode d'autoblocage: Seulement connecter cavalier -2.
Mode d'autoblocage (avec émetteur CWB-1): Presser le bouton -> Ouvert; Presser le bouton encore une fois -> Fermé.
Presser le bouton de l'émetteur: Les bornes sorties de l'alimentation CA, le ventilateur exhausteur fonctionne.
presser le bouton encore une fois: Les bornes arrête la sortie, le ventilateur exhausteur ne fonctionne pas.
Réglage du mode de momentané: Seulement connecter cavalier -1.
Mode de momentané (avec émetteur CWB-1): Presser et maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton de l'émetteur: Les bornes sorties de l'alimentation CA, le ventilateur exhausteur fonctionne.
Relâcher le bouton: Les bornes arrête la sortie, le ventilateur exhausteur ne fonctionne pas.
