Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et
descendre un équipement, par exemple deux, trois ou quatre vérins
électriques. Étant donné que le moteur CC à grande vitesse dans le vérin
électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse
de déplacement du vérin électrique sera également différente. Lorsque
plusieurs vérins électriques fonctionnent en même temps, leurs vitesses
réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons
utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins
électriques pour monter ou descendre de manière synchrone. Ils fonctionnent
complètement en synchronisation sans aucune différence.
Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner 2, 3 ou 4 vérins électriques de manière entièrement synchrone,
vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin
électrique. Et lorsque vous avez acheté des vérins électriques et des
capteurs à effet Hall, nous installerons des capteurs à effet Hall dans les
vérins électriques pendant la production pour vous.
Lorsque 2, 3 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall
enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur
ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte
que tous les vérins électriques fonctionnent exactement à la même vitesse.
Caractéristiques :

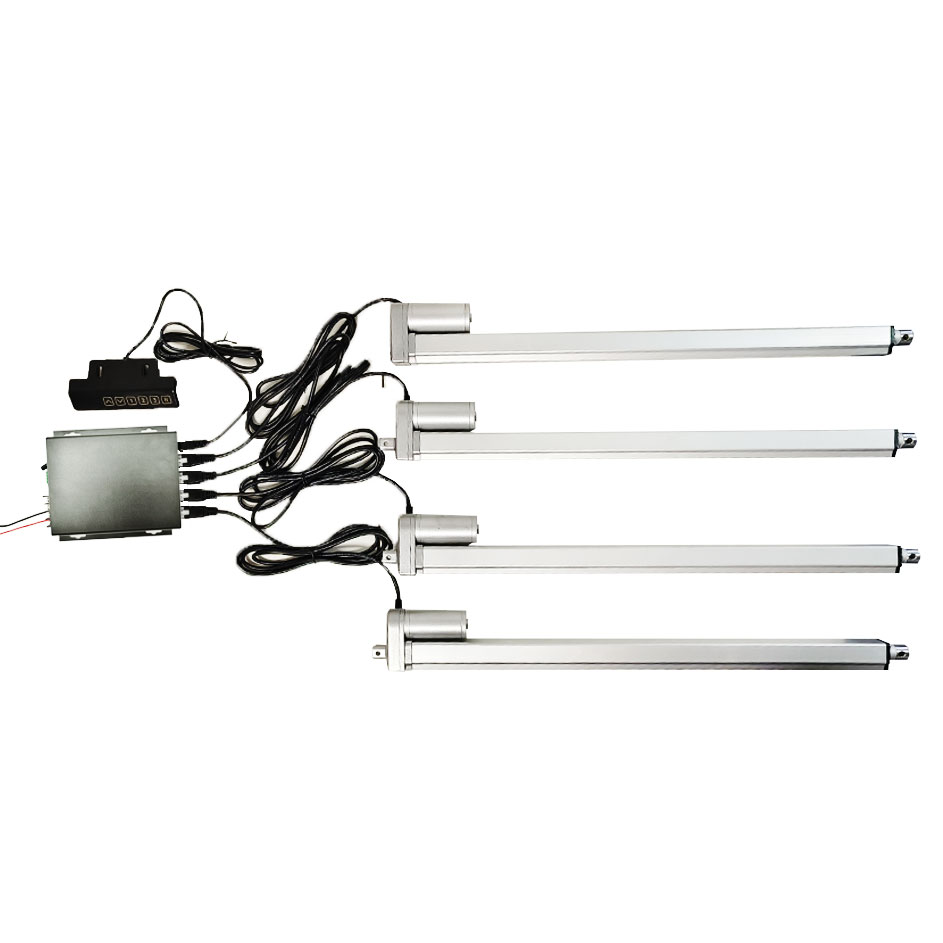

Il peut faire fonctionner quatre vérins électriques
A
/
B
/
J
pour fonctionner de
manière complètement synchrone.
Commande filaire via une poignée de commande tactile.
Contrôle sans fil via une télécommande.
Si vous utilisez une antenne externe, le contrôleur a une distance de
travail plus longue.
L'affichage LED sur la poignée de commande affichera la position de la
course en temps réel.
Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R.
Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des
vérins électriques.
Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement
les vérins électriques sur trois positions pré-mémorisées.
Le bouton R est le bouton de réinitialisation et est utilisé pour
réinitialiser le système en cas d'erreur.
Deux fonctions de contrôle externe sélectionnables : fonction d’interrupteur
manuel ou fonction de fin de course, veuillez sélectionner une fonction de
contrôle externe dont vous avez besoin lors de la commande.
Avec bouton de réinitialisation.
Lorsque les vérins électriques se rapprochent de la position finale, ils
ralentissent automatiquement pour se protéger.
Lorsque les vérins électriques sont complètement rétractés, ils conservent 1
mm de course pour se protéger.
Paramètres :
Tension de fonctionnement : 12~36 VCC, convient pour vérin électrique en 12V
ou 24V
Nombre de vérins électriques connectés : 4
Courant de sortie maximal : 10A / canal
Fréquence de travail : 433.92 MHz
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode
momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin
lors de la commande.
Distance de travail : 30 m (théoriquement)
Dimension de Case : 158 x 150 x 40 mm
Température de fonctionnement : -20°C ~ +70°C
Longueur de câble de la poignée de commande tactile : 2000±10%mm
Sélection de l'alimentation :
Si vous souhaitez utiliser ce contrôleur pour commander de manière synchrone
4 vérins électriques A, veuillez utiliser une alimentation 12V/20A ou
24V/10A.
Si vous souhaitez utiliser ce contrôleur pour commander de manière synchrone
4 vérins électriques J, veuillez utiliser une alimentation 12V/30A ou
24V/15A.
Si vous souhaitez utiliser ce contrôleur pour commander de manière synchrone
4 vérins électriques B, veuillez utiliser une alimentation 12V/50A ou
24V/25A.
Câblage :
1) Branchez la poignée de commande tactile dans le port Hand Set du
contrôleur.
2) Branchez quatre vérins électriques dans les ports CH1, CH2, CH3 et CH4 du
contrôleur.
3) Connecter le pôle positif de l’alimentation CC au la borne + du contrôleur et connecter le pôle négatif de l’alimentation
CC au la borne -
du contrôleur. ATTENTION : Ne pas connecter l'alimentation CA directement sur le
contrôleur !
Opération :
1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité
tactile peut être automatiquement calibrée lors de la première mise sous
tension. Il est interdit aux mains de toucher la poignée lors de la mise
sous tension pour éviter toute interférence avec l'étalonnage de la
sensibilité et affecter la sensibilité de fonctionnement.
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, quatre vérins électriques s'arrêtent.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande, quatre
vérins électriques se déplaceront automatiquement vers la position mémorisée
par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois
boutons.
4) L'affichage LED sur la poignée de commande affichera les données de
position de la course en temps réel. Par exemple, si le nombre 03.5 signifie
que les vérins électriques ont atteint la position de course de 35MM.
2. Opération via la télécommande : (La télécommande du contrôleur
synchrone dispose de deux modes de contrôle, le mode d’interblocage et le
mode momentané, veuillez sélectionner le mode de contrôle dont vous avez
besoin lors de la commande.) 2.1 Mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, quatre vérins électriques s'arrêtent.
2.2 Mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins électriques
s'étendent vers l'extérieur en même temps, ils atteindront la course
maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de
la télécommande pour arrêter quatre vérins électriques en même temps.
2) Appuyez sur le bouton ▼ de télécommande, quatre vérins électriques se
rétractent vers l'intérieur en même temps, ils se rétractent complètement en
même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous
pouvez également appuyer sur n'importe quel bouton de la télécommande pour
arrêter quatre vérins électriques en même temps.
Deux fonctions de commande externe sélectionnables :
Les bornes de commande externes offrent un choix de deux fonctions :
fonction d’interrupteur manuel ou fonction de fin de course. Lorsque vous
choisissez la fonction d’interrupteur manuel, vous pouvez connecter un
interrupteur manuel externe (tel que le modèle 0040025) pour faire
fonctionner les vérins électriques. Lorsque vous choisissez la fonction de
fin de course, vous pouvez connecter deux interrupteurs de fin de course
externes (tels que le modèle 0010010) pour arrêter automatiquement les
vérins électriques.
1. Fonction d’interrupteur manuel :
Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez
connecter un interrupteur manuel externe (tel que le modèle 0040025) à ce
contrôleur, puis faire fonctionner les vérins électriques via celui-ci.
1) L'interrupteur manuel possède un bouton Haut et un bouton Bas, et chaque
bouton possède deux bornes 3 et 4 normalement ouvertes.
2) Connectez les bornes 3 et 4 du bouton Haut aux deux bornes de UP sur le
contrôleur, et connectez les bornes 3 et 4 du bouton Bas aux deux bornes de
DOWN sur le contrôleur.
L’opération :
1) Appuyez sur le bouton Haut de l’interrupteur manuel, quatre vérins
électriques s'étendent vers l'extérieur en même temps, ils atteindront la
course maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de
deux interrupteurs manuels pour arrêter quatre vérins électriques en même
temps.
2) Appuyez sur le bouton Bas de l’interrupteur manuel, quatre vérins
électriques se rétractent vers l'intérieur en même temps, ils se rétractent
complètement en même temps et s'arrêtent automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer sur n'importe quel bouton de
deux interrupteurs manuels pour arrêter quatre vérins électriques en même
temps.
2. Fonction d'interrupteur de fin de course :
Lorsque vous choisissez la fonction de fin de course, vous pouvez connecter
deux interrupteurs de fin de course externes avec contact normalement ouvert
(tels que le modèle 0010010) à ce contrôleur, puis arrêter automatiquement
les vérins électriques via celui-ci.
1) Vous pouvez connecter deux interrupteurs de fin de course, et chaque
interrupteur de fin de course possède deux bornes normalement ouvertes.
2) Connectez deux bornes normalement ouvertes d'un interrupteur de fin de
course aux bornes UP et COM sur le contrôleur, connectez deux bornes
normalement ouvertes d'un autre interrupteur de fin de course aux bornes DOWN et
COM sur le contrôleur.
L’opération :
1) Lorsque quatre vérins électriques s'étendent vers l'extérieur, si un
interrupteur de fin de course est déclenché, il connectera deux bornes UP
et COM, puis les quatre vérins électriques s'arrêteront automatiquement.
2) Lorsque quatre vérins électriques se rétractent vers l'intérieur, si un
autre interrupteur de fin de course est déclenché, il connectera deux bornes DOWN et COM, puis les quatre vérins électriques s'arrêteront
automatiquement.
Comment mémoriser trois positions de course :
1) Le contrôleur peut mémoriser trois positions de course au total, et
chaque bouton mémorise une position de course.
2) Actionnez d'abord quatre vérins électriques jusqu'à la première position
de course appropriée que vous devez stocker, puis appuyez et maintenez
enfoncé le bouton 1 de la poignée de commande pendant environ 5 secondes, la
valeur de course sur l'écran LED clignotera. Cela signifie que la position
actuelle de la course est déjà enregistrée dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course
dans les boutons 2 et 3 en suivant l'opération ci-dessus.
Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur,
vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez sur le bouton R de la poignée de commande ou appuyez et maintenez sur le bouton Reset du contrôleur, ou appuyez et maintenez sur les boutons ▲ et ▼ de la
télécommande en même temps, jusqu'à ce que tous les vérins électriques
soient réinitialisés vers le bas et que l'affichage LED de la poignée de
commande indique "00.1", puis relâcher le bouton R.
Comment correspondre l'émetteur au contrôleur :
Remarque : Nous avons couplé l'émetteur au contrôleur avant de quitter
l'usine. Si vous souhaitez appairer d'autres émetteurs, veuillez suivre les
étapes suivantes.
1) Presser et maintenez sur le bouton d'apprentissage du contrôleur pendant
8 à 9 secondes, jusqu'à ce que le voyant vert clignote rapidement, cela
signifie que le contrôleur entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal sur le
module récepteur clignote 2 fois puis s'éteint, cela signifie que le
couplage est réussi.
3) Le contrôleur peut apprendre plusieurs émetteurs avec des codes
différents.
Comment supprimer tous les codes d'émetteurs stockés dans le contrôleur :
Nous avons couplé l’émetteur au contrôleur. Si vous ne voulez pas que le
contrôleur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le contrôleur.
Opération :
1) Vous devez ouvrir le boîtier du contrôleur, puis vous pouvez voir un
module récepteur RF et il y a un petit bouton d'apprentissage sur le module.
2) Appuyez rapidement et en continu sur le bouton d'apprentissage sur le
module récepteur 8 fois, puis relâchez le bouton d'apprentissage, le LED de
signal sur le module récepteur clignote 8 fois puis s'éteint, cela indique
que tous les codes stockés ont été supprimés avec succès.
Contenu :
1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins
électriques A / B / J avec capteurs à effet Hall)
1 x Poignée de commande tactile
1 x Télécommande (CF-2)
1 x Manuel d'utilisateur
Remarque :
Quatre vérins électriques A / B / J ne sont pas inclus, veuillez les
commander séparément. La télécommande du contrôleur synchrone dispose de
deux modes de contrôle, le mode d’interblocage et le mode momentané,
veuillez sélectionner le mode de contrôle dont vous avez besoin lors de la
commande. Et le contrôleur synchrone dispose de deux fonctions de contrôle
externe sélectionnables, fonction d’interrupteur manuel ou fonction de fin
de course, veuillez sélectionner une fonction de contrôle externe dont vous
avez besoin lors de la commande.
