Application :
Ce type de télécommande sans fil peut utiliser un signal de tension
alternative ou un dispositif CC pour contrôler sans fil un autre dispositif
CA, et il peut être utilisé pour le contrôle sans fil synchrone de divers
équipements domestiques, industriels ou agricoles, tels que le contrôle sans
fil de l'hôte d'alerte et le klaxon d'alerte, le contrôle sans fil des
lumières, le contrôle de synchronisation sans fil des équipements et ainsi
de suite.
Caractéristiques :
Commande sans fil, facile à installer.

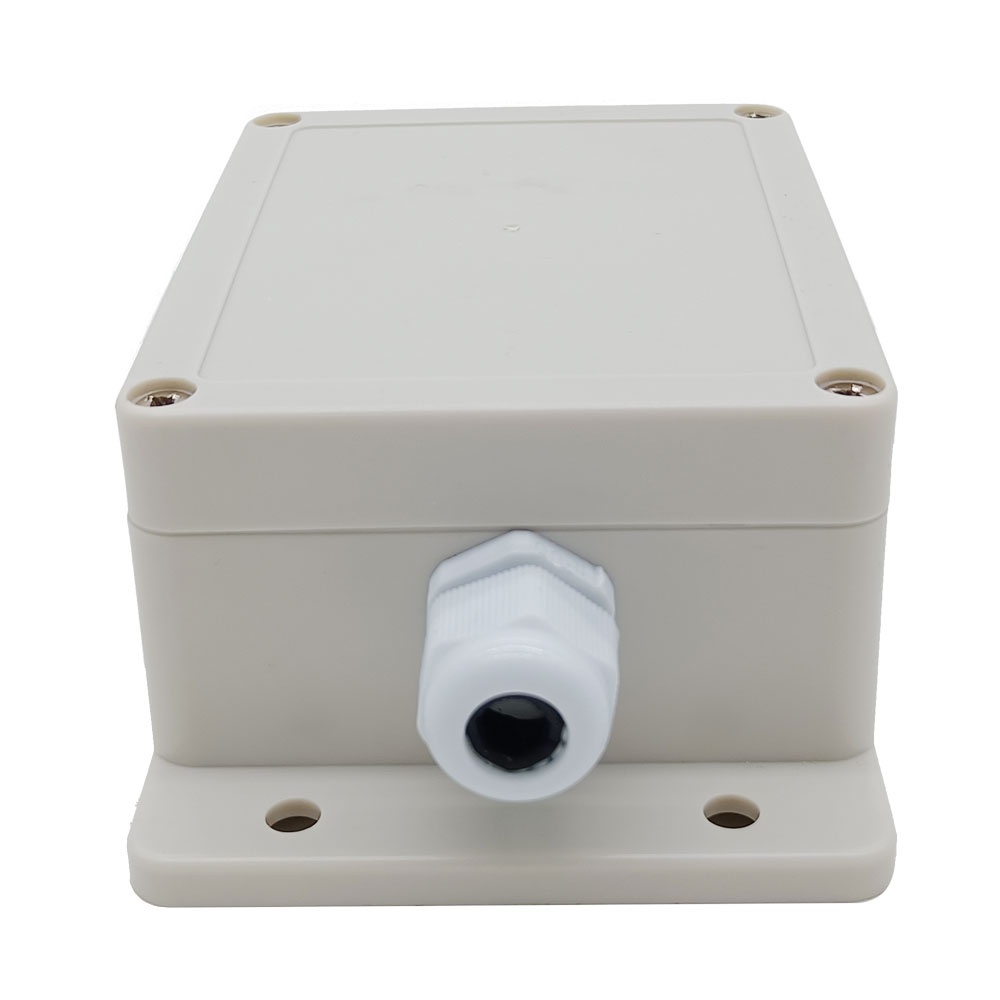

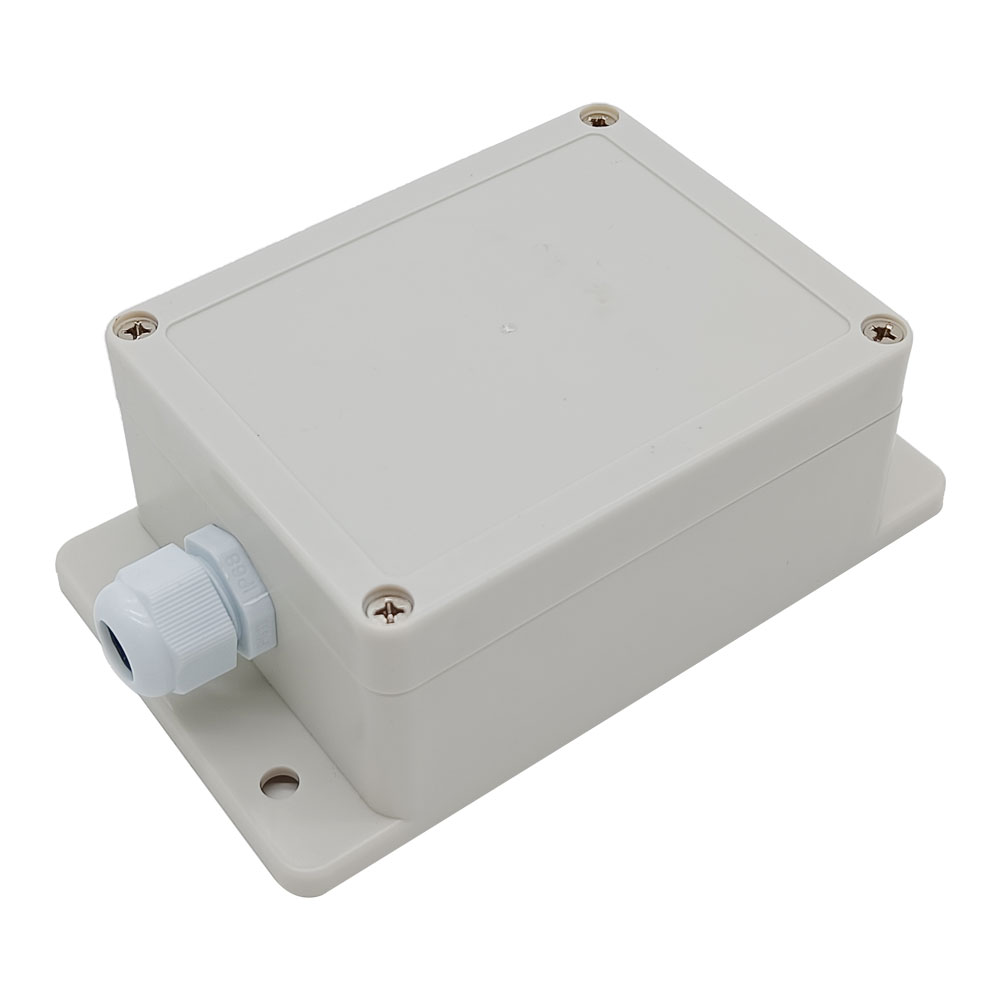

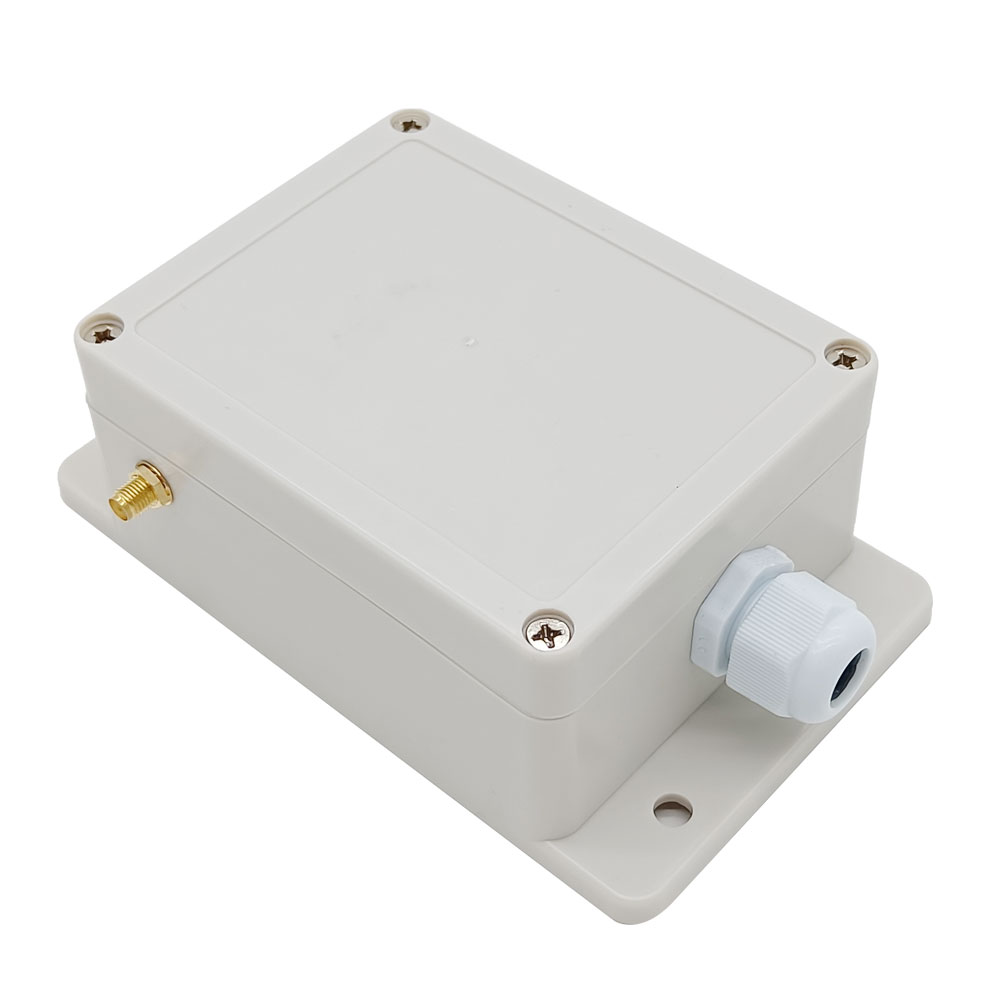

Etanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux
États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne,
Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un
voltage de CA 110~240V (110V/120V/220V/240V).

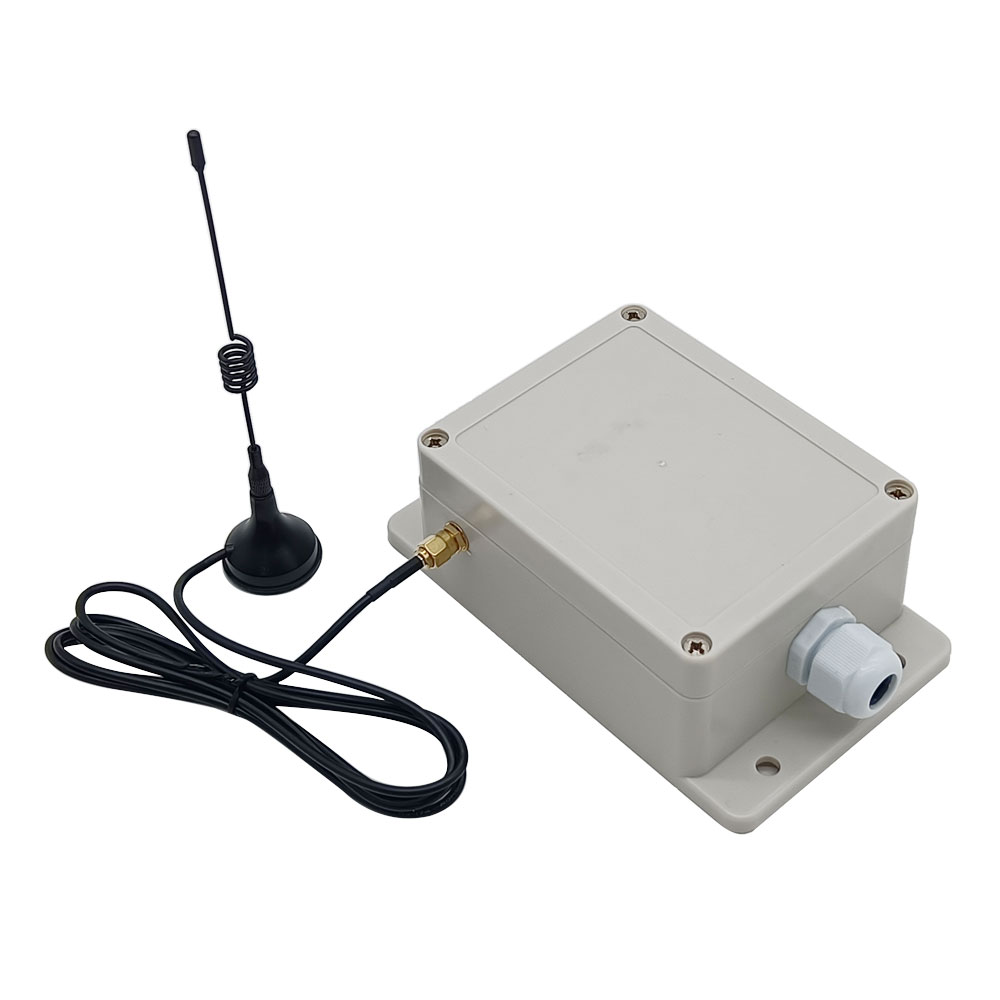

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1X-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 315MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
Modes de travail : Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB : 88 x 80 x 18 mm
Dimension de Case : 115 x 90 x 55 mm

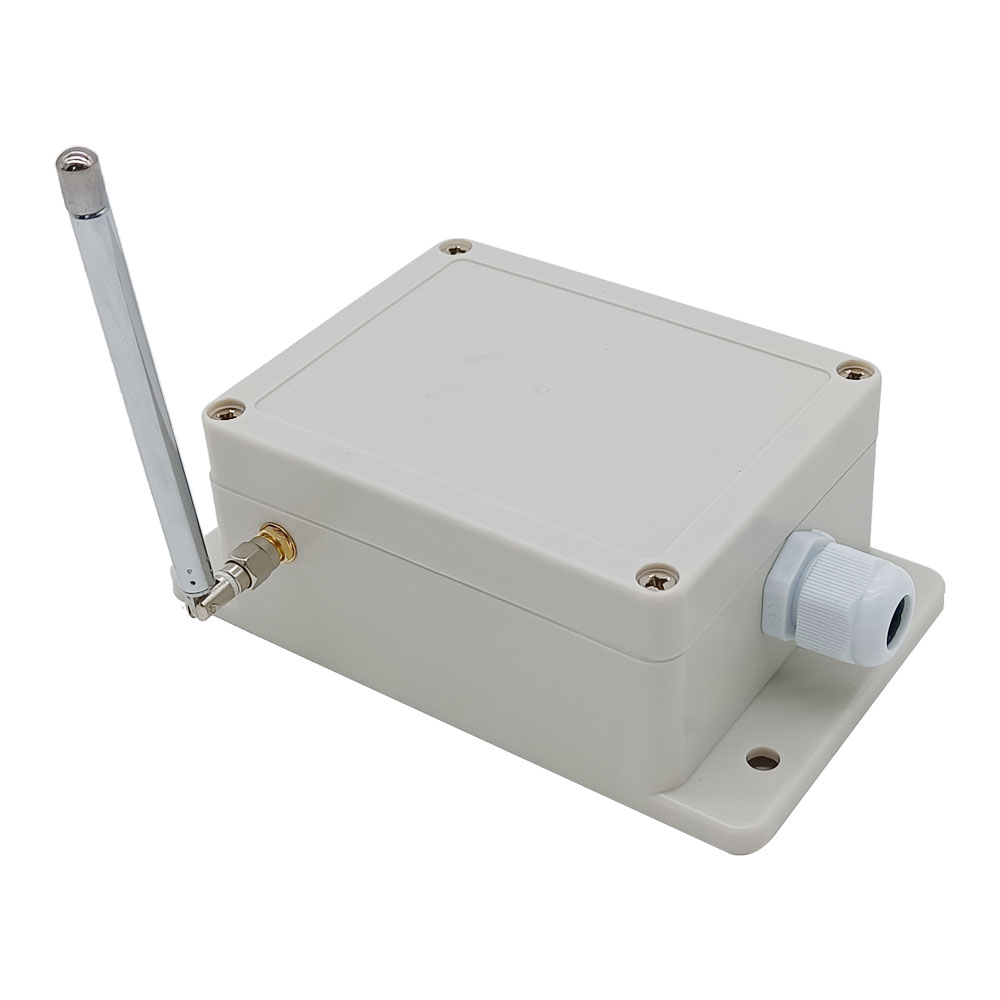

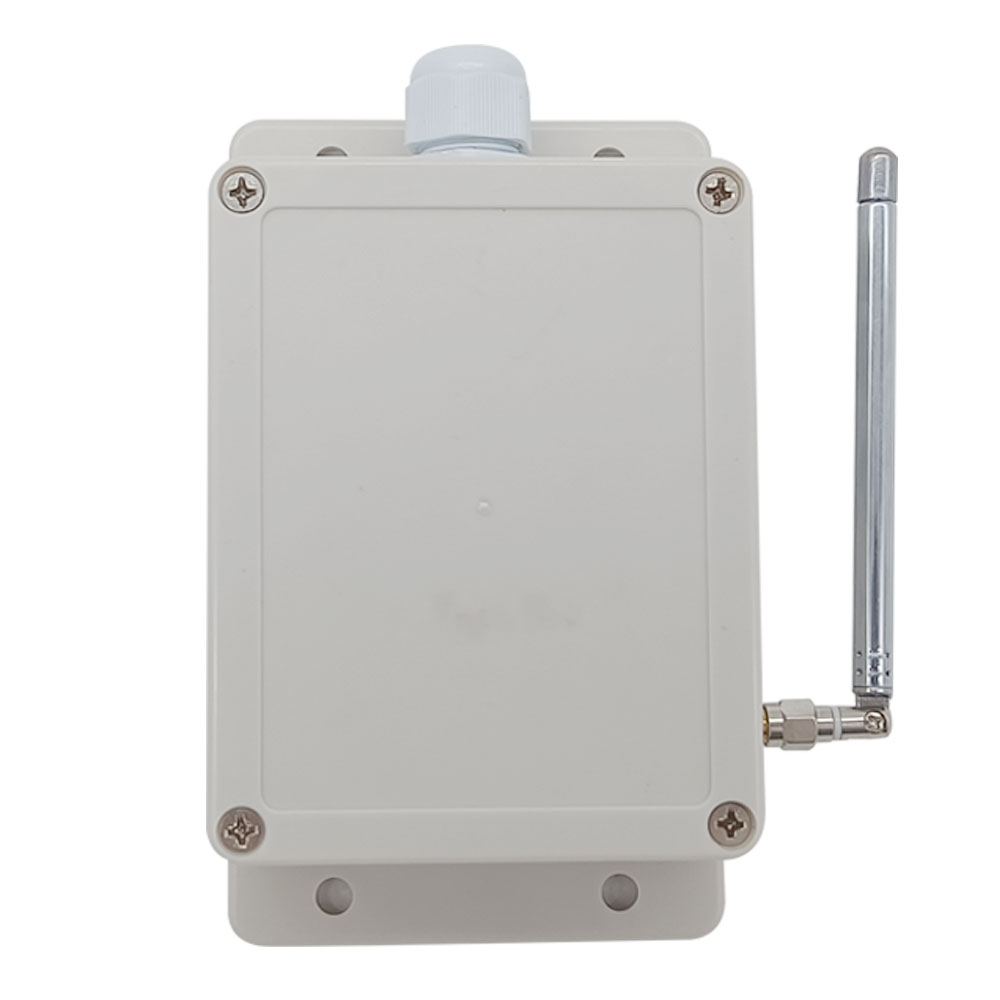

Antenne télescopique externe (ANT3) pour le récepteur:
Longueur de l'antenne télescopique externe: 108mm / 445mm (stretch)
Avec connecteur SMA.
Si vous étirez l'antenne télescopique externe, elle peut avoir une autre
plage de travail.

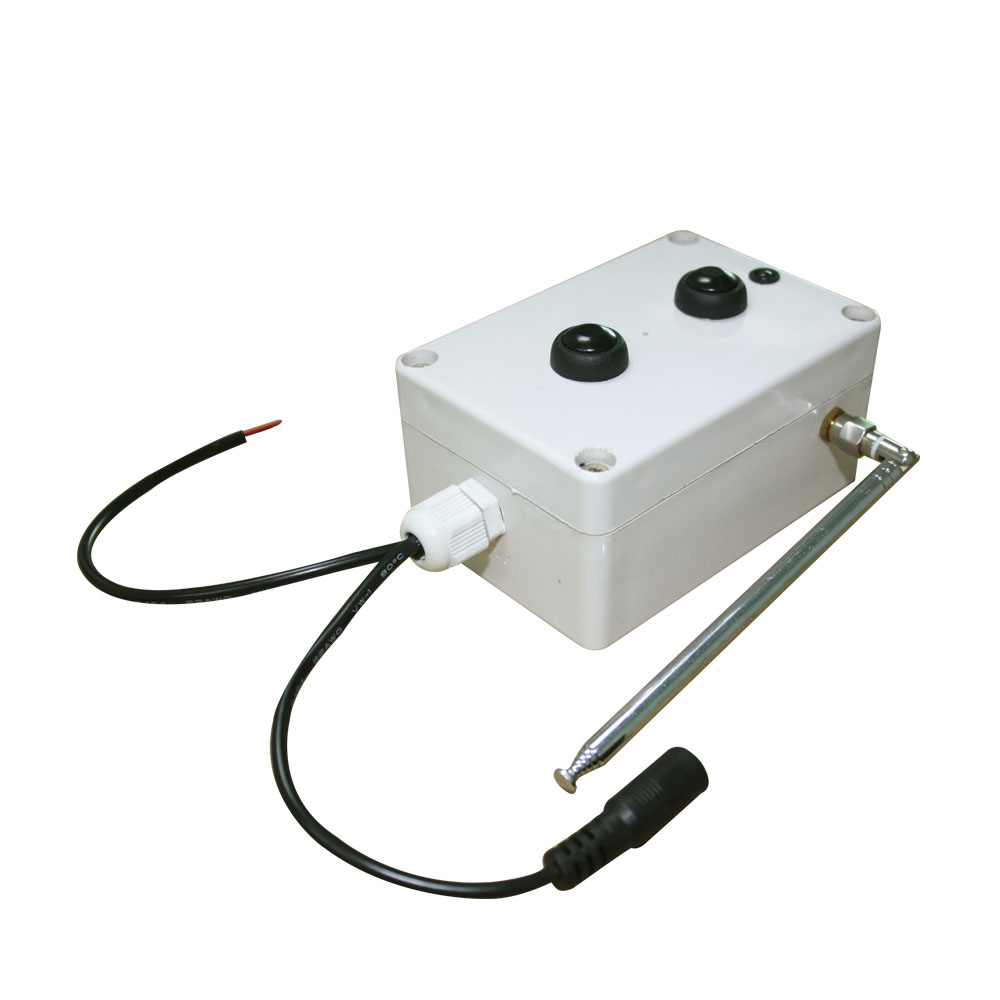

Paramètres de l'émetteur:
Modèle: CB-2V-AC
Avec deux fils d'entrée: Déclenchement par le signal de 100~ 240V CA
Canal / Bouton: 2
Voltage de travail: 9V(1 x 6F22 -9V batterie, peut être utilisée pour une
semaine, si on veut un temps plus longue de travail, on peut utiliser un
adapteur d’alimentation à 9V)
Courant de fonctionnement: 30mA
Fréquence de fonctionnement: 315 MHz
Distance d’émission: 1000m / 3000ft (théoriquement)
Mode de modulation: ASK
Température de fonctionnement: -20 ° C à +70 ° C
Dimension unitaire: 135 x 42 x 25 mm
Le principe de fonctionnement :

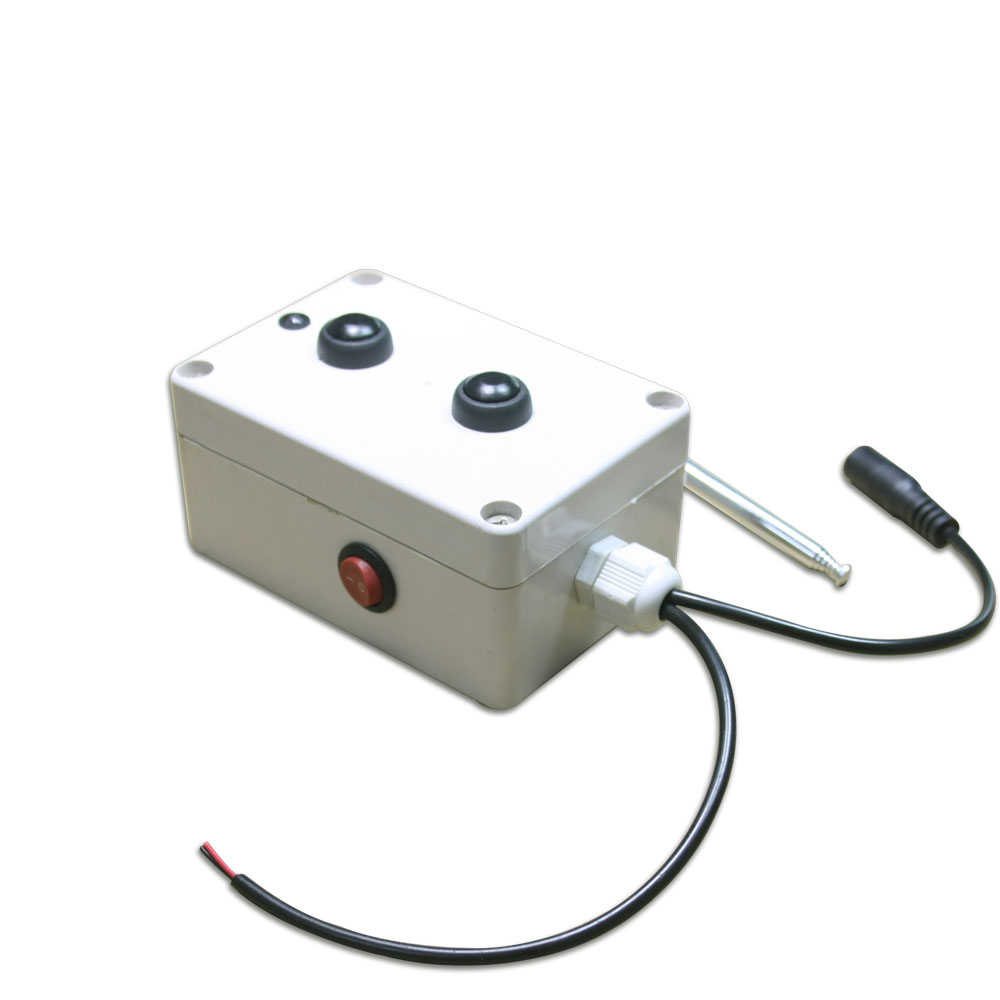

L'émetteur CB-2V-AC est une télécommande spéciale avec déclencheur de signal
de tension alternative. Il dispose de 2 lignes d'entrée pour connecter une
alimentation CA ou un appareil CA, comme des lampes CA, des moteurs CA ; ou
pour connecter un appareil avec une sortie de tension CA, comme un hôte
d'avertissement. L'émetteur peut être combiné avec différents types de
récepteurs pour former un système de contrôle sans fil qui peut être utilisé
pour contrôler sans fil un autre appareil CA ou CC par le biais d'un signal
CA ou d'un appareil CA.
Processus de travail :
1. Connecter un appareil CA A aux deux lignes d'entrée de l'émetteur ;
connecter l'autre appareil B au récepteur.
2. Lorsque l'appareil A délivre la tension alternative à l'émetteur,
l'émetteur émet automatiquement un signal sans fil “Activer”, qui est
équivalent à la fonction de la touche “Activer” sur l'émetteur. Lorsque le
récepteur reçoit le signal sans fil, il active son relais pour mettre en
marche le dispositif B connecté.
3. Lorsque l'appareil A cesse de fournir la tension alternative à l'émetteur,
l'émetteur émet automatiquement un signal sans fil “Désactiver”, qui est
équivalent à la fonction de la touche “Désactiver” sur l'émetteur. Lorsque
le récepteur reçoit le signal sans fil, il désactive son relais pour
désactiver le dispositif B connecté.
Gamme de Travail:
Avec un émetteur (par exemple CB-2V-AC) pour former un système complet, le
maximum distance de travail peut arriver jusqu'à 1000M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être
exploité dans un champ libre, sans barrières, sans aucune interférence. Mais
dans la pratique, il sera gêné par les arbres, les murs ou les autres
constructions, et sera interféré par d'autres signaux sans fil. Donc, la
distance réelle peut-être pas atteindre le maximum distance de travail.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.

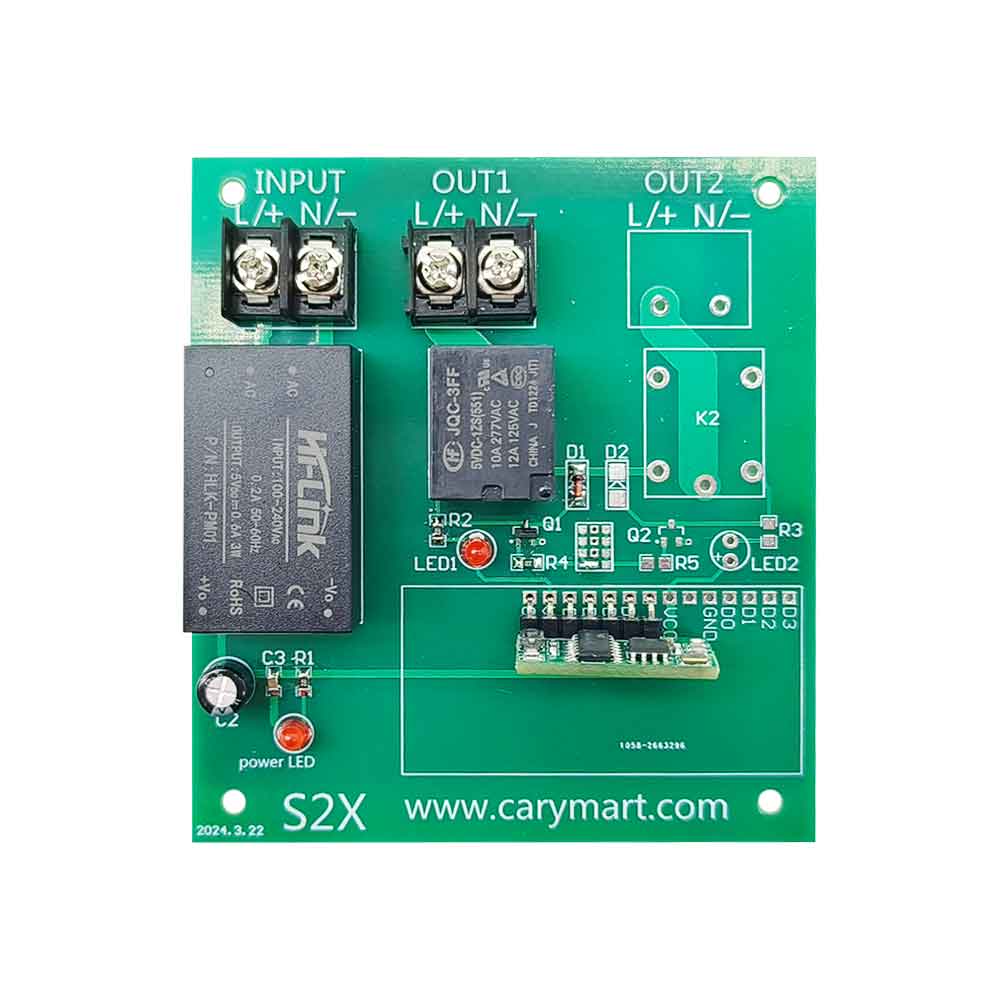

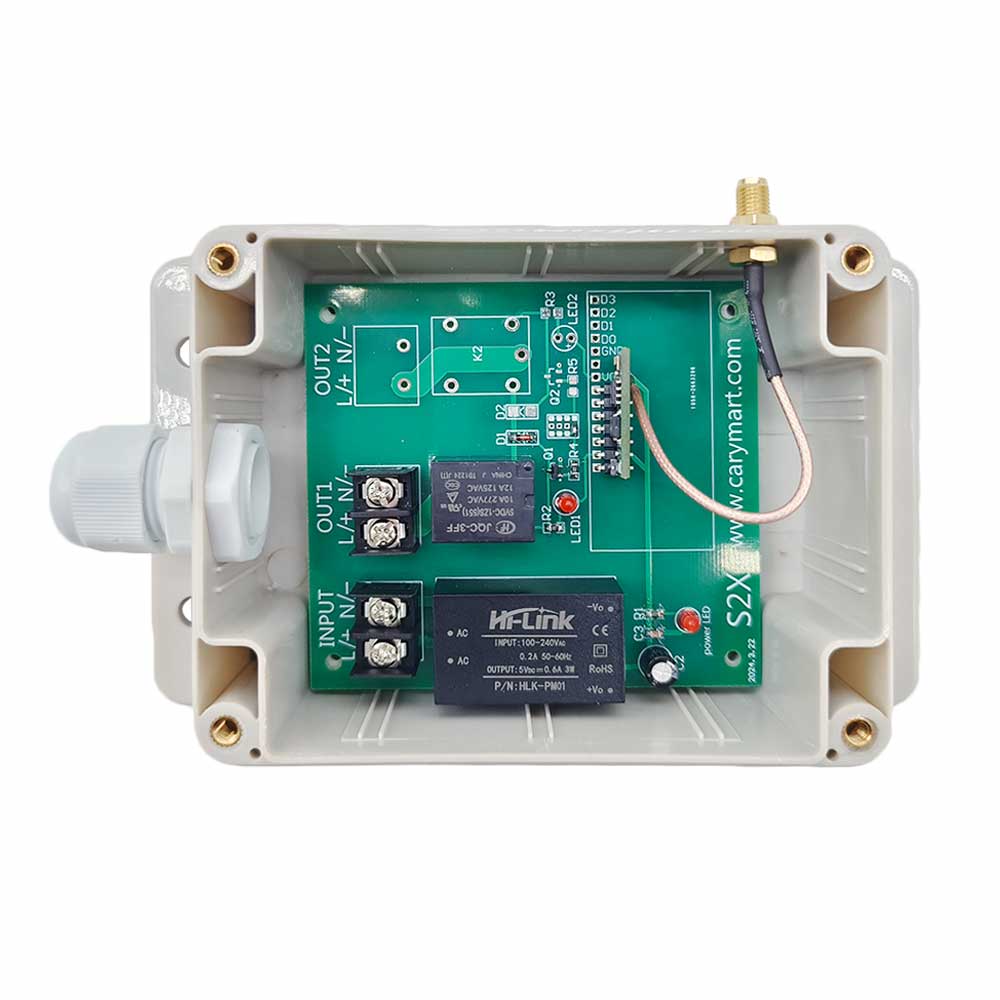

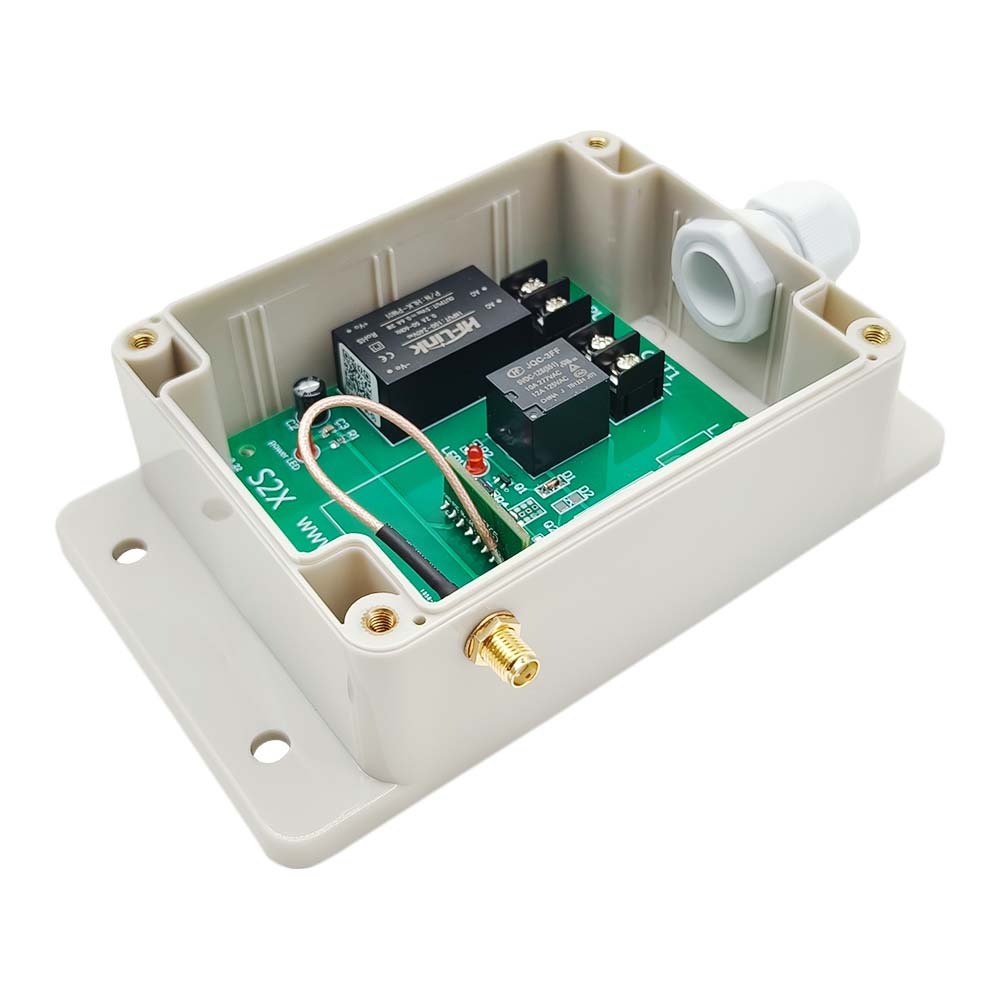

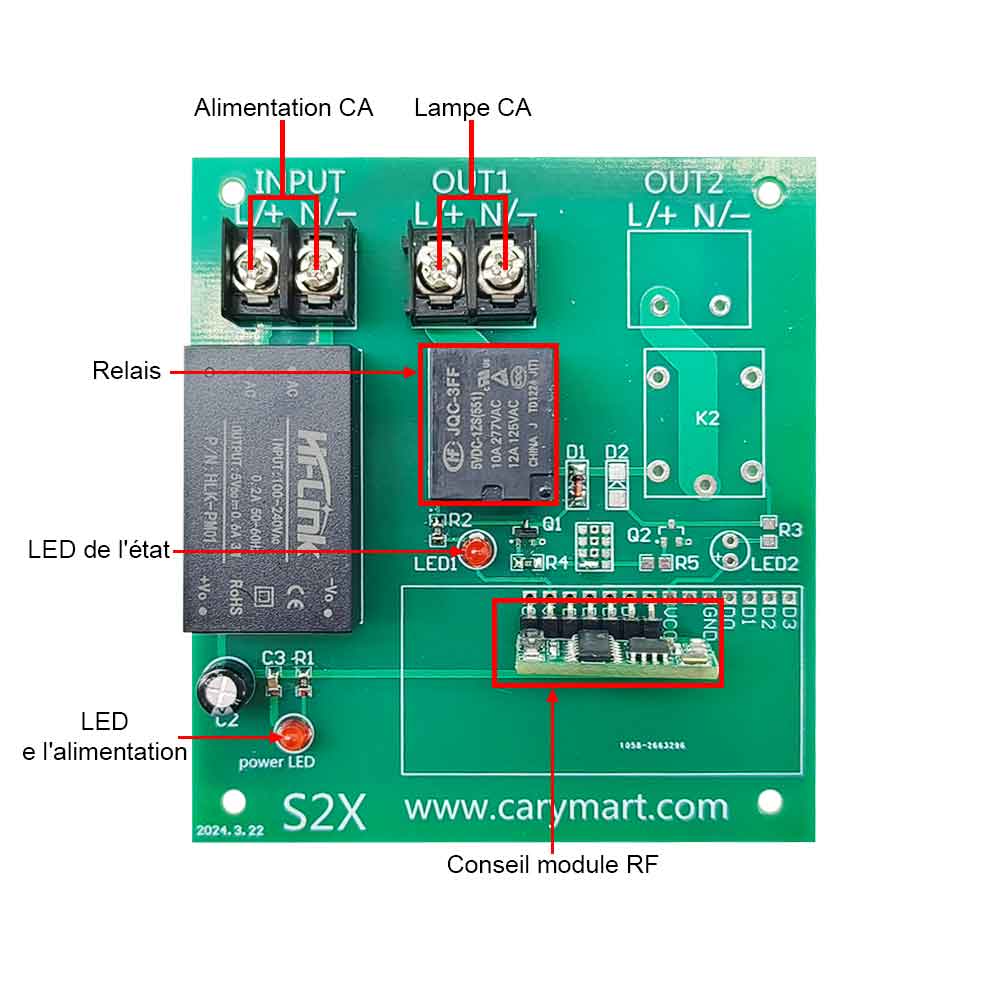

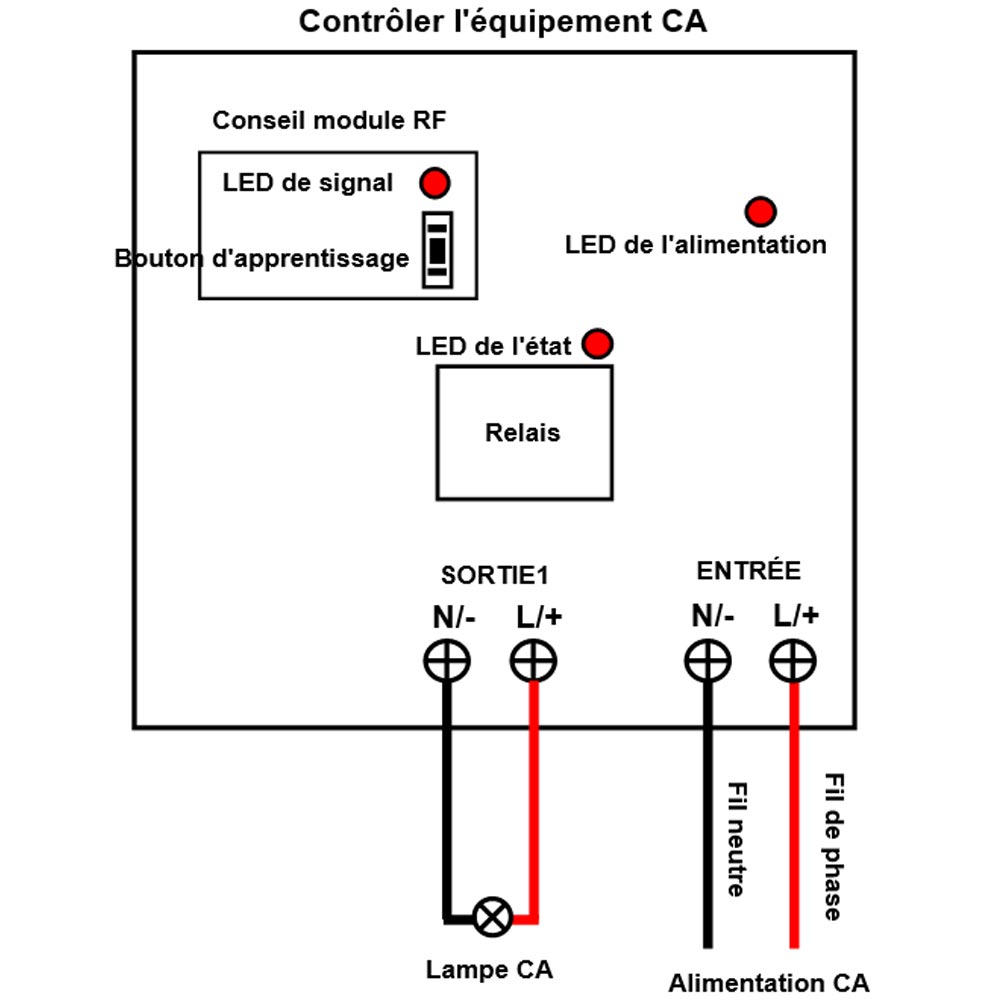

Câblage :
Si vous voulez contrôler un lampe CA 220V, faire comme suivant :
1) Connecter le fil de phase de l'alimentation en CA à la borne <L/+> de
l'ENTRÉE, et connecter le fil neutre de l'alimentation en CA à la borne
<N/-> de l'ENTRÉE.
2) Connecter la pôle sous tension de la lampe CA à la borne <L/+> de SORTIE1
et connectez le pôle neutre de la lampe CA à la borne <N/-> de SORTIE1.
Opération: 1) Contrôle de l'appareil par les boutons de l'émetteur (CB-2V-AC):
Presser le bouton A de l'émetteur: Les bornes <OUT1> du récepteur sortent
l'alimentation CA, et l'appareil est allumée.
Presser le bouton B de l'émetteur: Les bornes <OUT1> du récepteur arrêtent
de sortir, et l'appareil est éteinte.
2) Contrôler l'appareil par les fils d'entrée de l'émetteur:
Quand vous connectez l'alimentation 100~240V CA au fil d'entrée (le fil
rouge et le fil noir) de l'émetteur, l'émetteur envoie un signal "ON" pour
déclencher le récepteur, les bornes <OUT1> du récepteur sortent
l'alimentation CA, et l'appareil est allumée.
Quand l'alimentation100~240V CA au fil d'entrée est déconnectée, l'émetteur
envoie un autre signal "OFF" pour déclencher le récepteur, lles bornes de
sortie <OUT1> du récepteur arrêtent de sortir, et l'appareil est éteinte.
Comment correspondre l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le
signal LED sur le récepteur clignote une fois puis reste allumé, cela
signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le
LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage
est réussi. Presser ensuite sur le bouton B de l'émetteur, ssi le LED de
signal clignote pour 1 fois, cela signifie que le bouton B couplage est
réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à
2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte
l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur,
puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois
rapidement puis s'éteint, cela indique que tous les codes stockés ont été
supprimés avec succès.
Contenu :
1 x Récepteur: S1X-AC-ANT3
2 x Émetteurs (Télécommande): CB-2V-AC
1 x Manuel d'utilisation
