Application :
Il peut être utilisé dans tous les types d'automatisation industrielle,
agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau,
véhicule aérien, etc. Il peut contrôler à distance différents CA équipements
sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les
lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs,
les ventilateurs, les treuils, les rideaux, les stores, les actionneurs
linéaires, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.

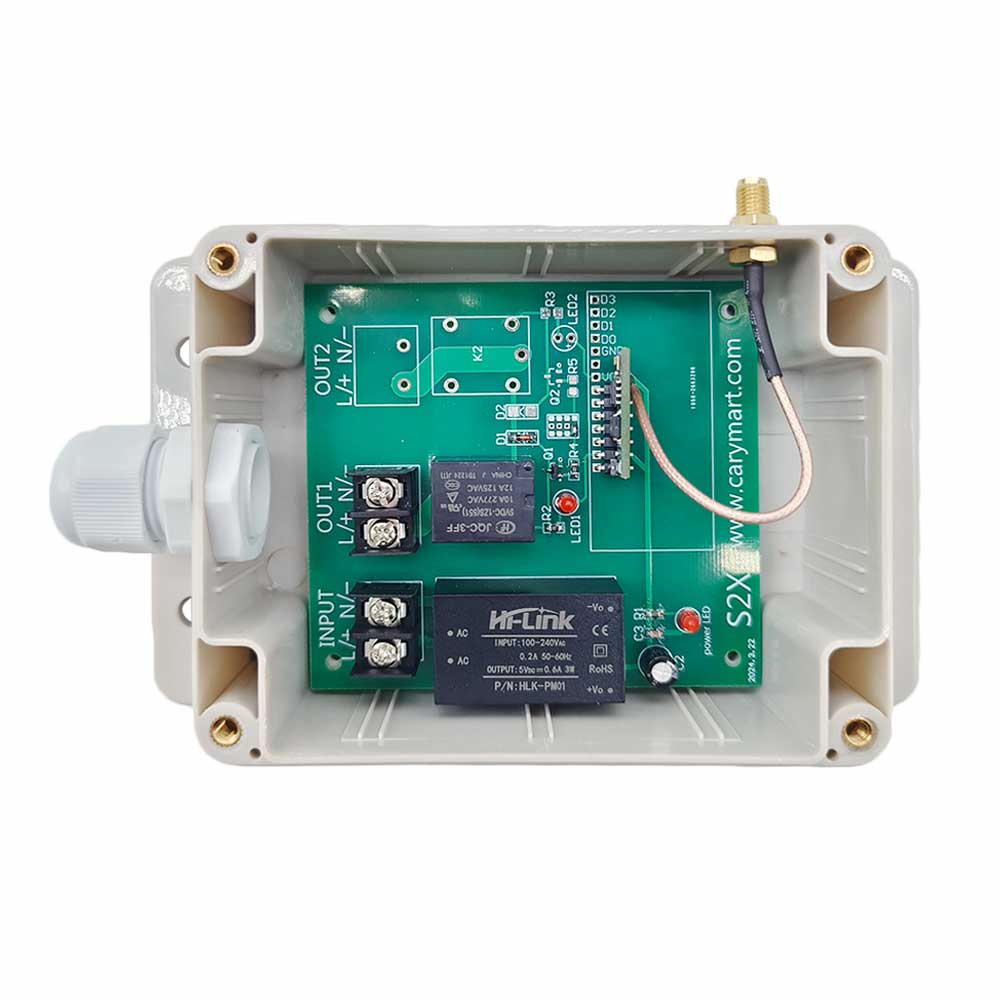

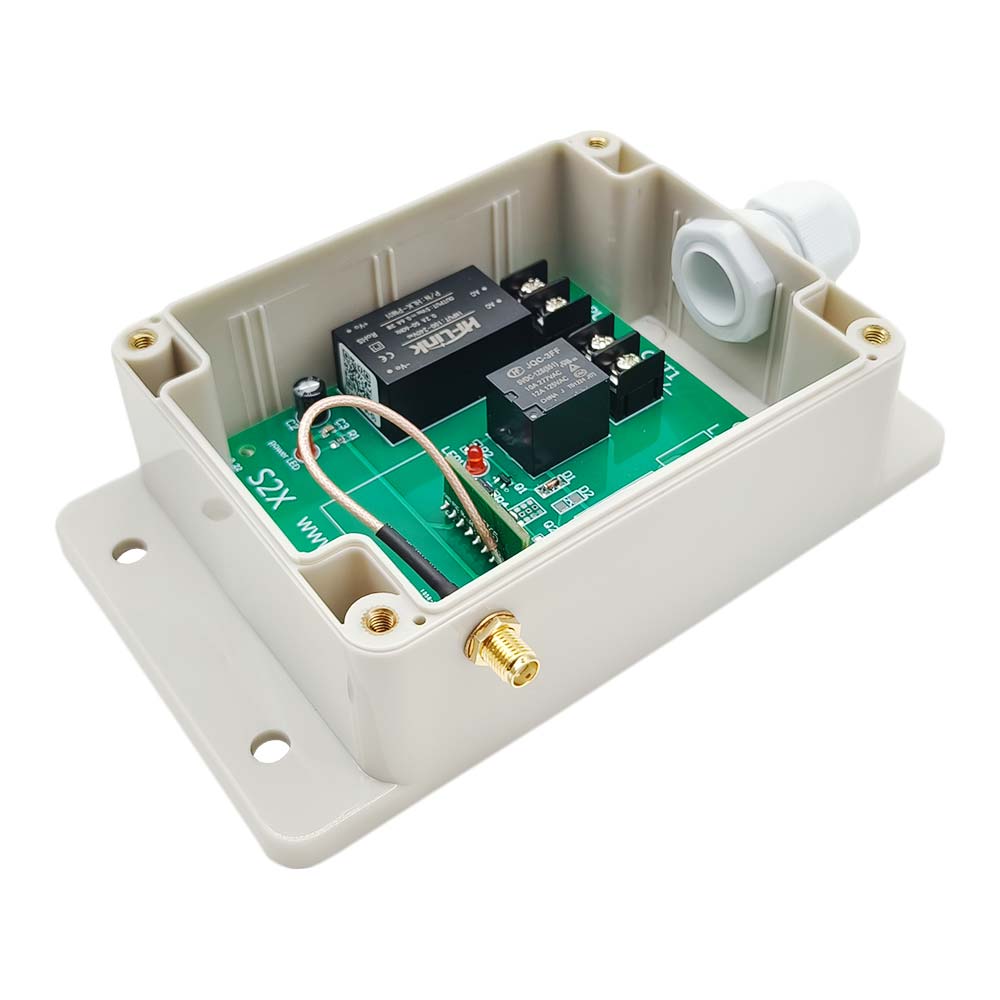

Etanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux
États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne,
Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un
voltage de CA 110~240V (110V/120V/220V/240V).
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1X-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
2 Modes de travail : Autoblocage, Momentané
Température de fonctionnement : -20°C ~ +70°C

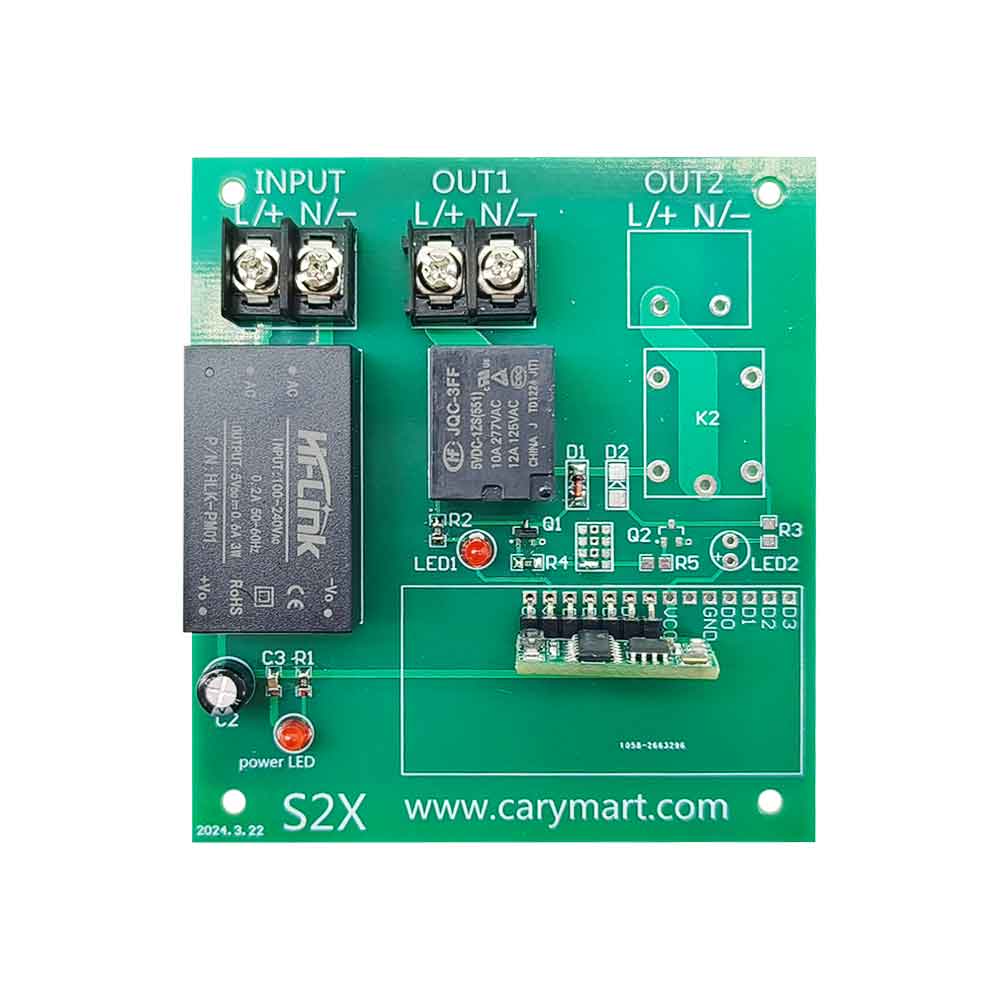

Dimension de PCB : 88 x 80 x 18 mm
Dimension de Case : 115 x 90 x 55 mm

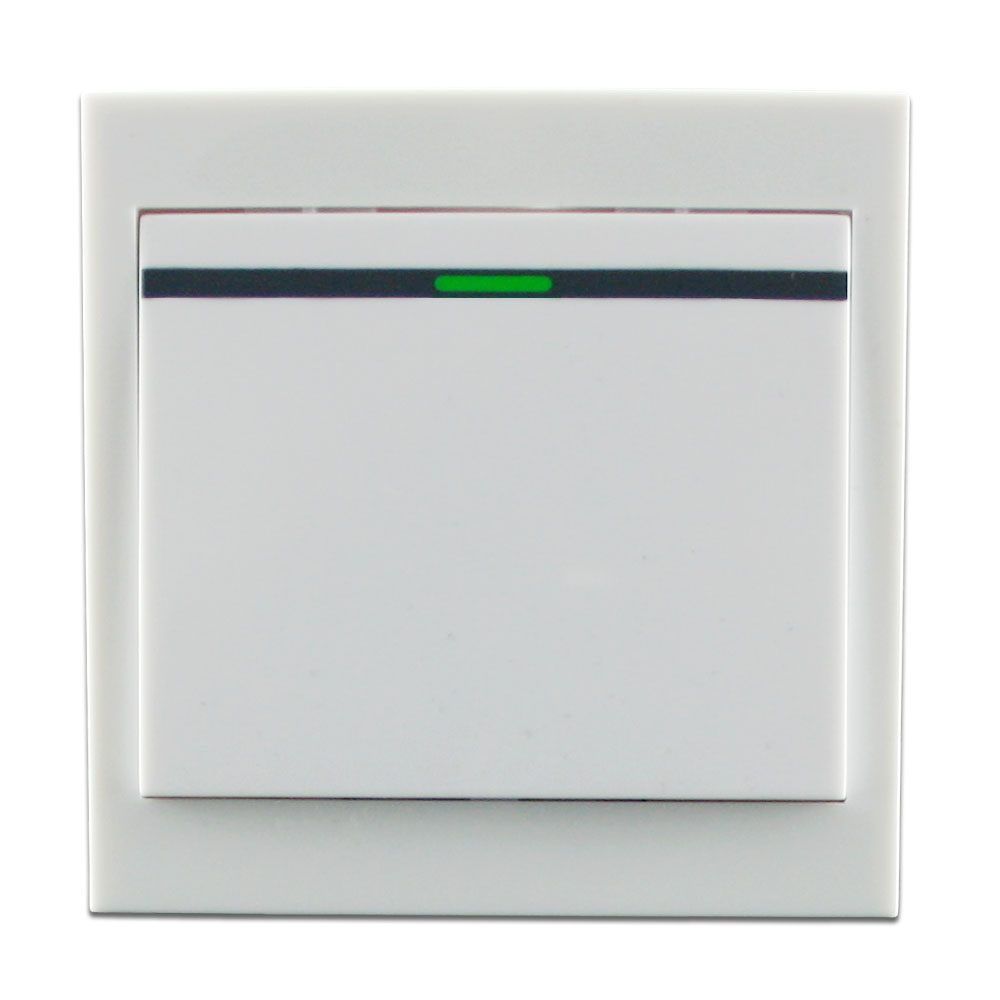

Paramètres de l'émetteur:
Modèle: 0021080 (HR-1)
Mural de type 86 de type collant
Canal/bouton: 1
Symbole de bouton: sans
Voltage de travail: 12V (1 x 27A -12V batterie, peut être utilisé pour 12
mois )
Courant de travail: 8mA
Fréquence de travail: 433.92MHz
Distance d’émission: 50m / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~+70 ° C
Dimension unitaire: 86 x 86 x 16 mm
Émetteurs correspondants :
Le récepteur peut travailler avec les différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il
devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle
C-1
(100M),
CWB-1
(50M, étanche),
CP-1
(500M), ou
CB-1
(1000M)
etc.
Gamme de Travail :
Avec un émetteur (par exemple HR-1) pour former un système complet, le
maximum distance de travail peut arriver jusqu'à 50 mètres dans un champs
libre.
La distance de travail maximale est une donnée théorique, elle doit être
utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais
dans la pratique, il sera gêné par des arbres, des murs ou d'autres
constructions, et sera interféré par d'autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
installer une antenne externe sur le récepteur, vous pouvez également
utiliser un répéteur de signal, vous pouvez également utiliser un émetteur
haute puissance, tel que l'émetteur CB-1.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.

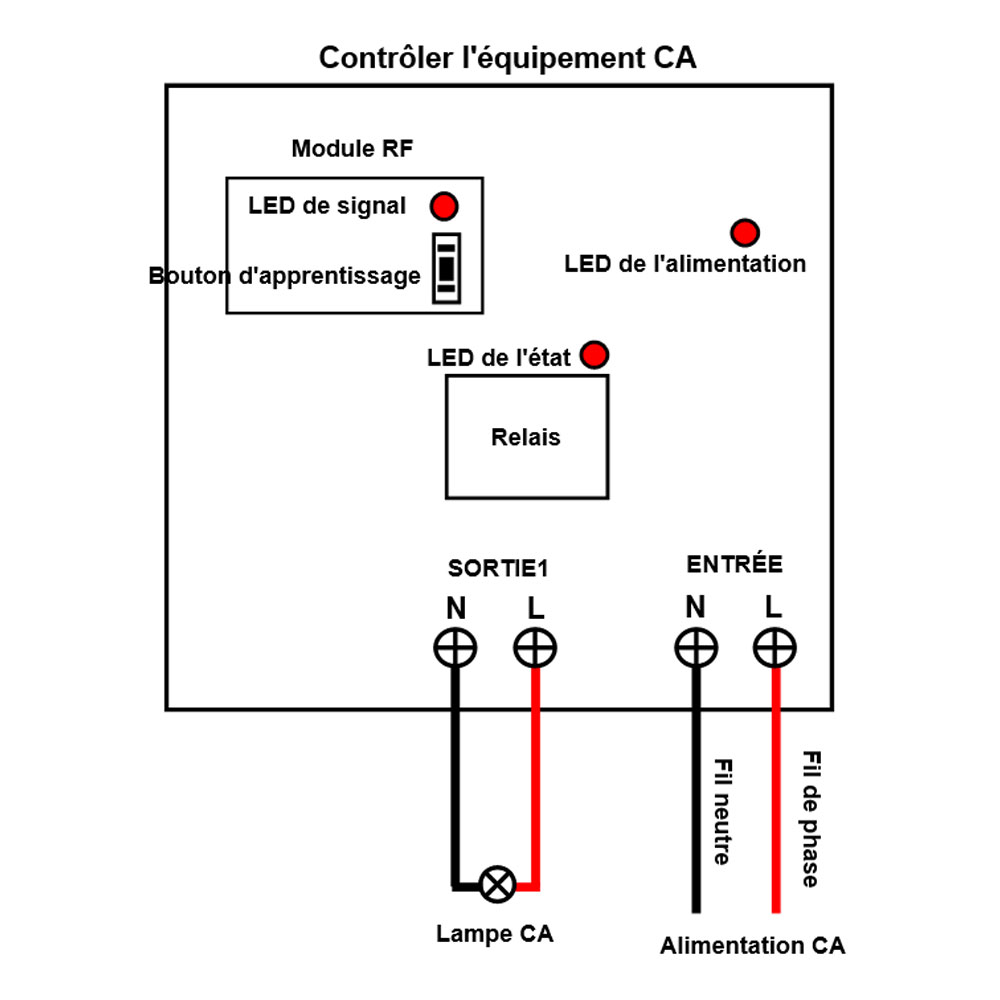

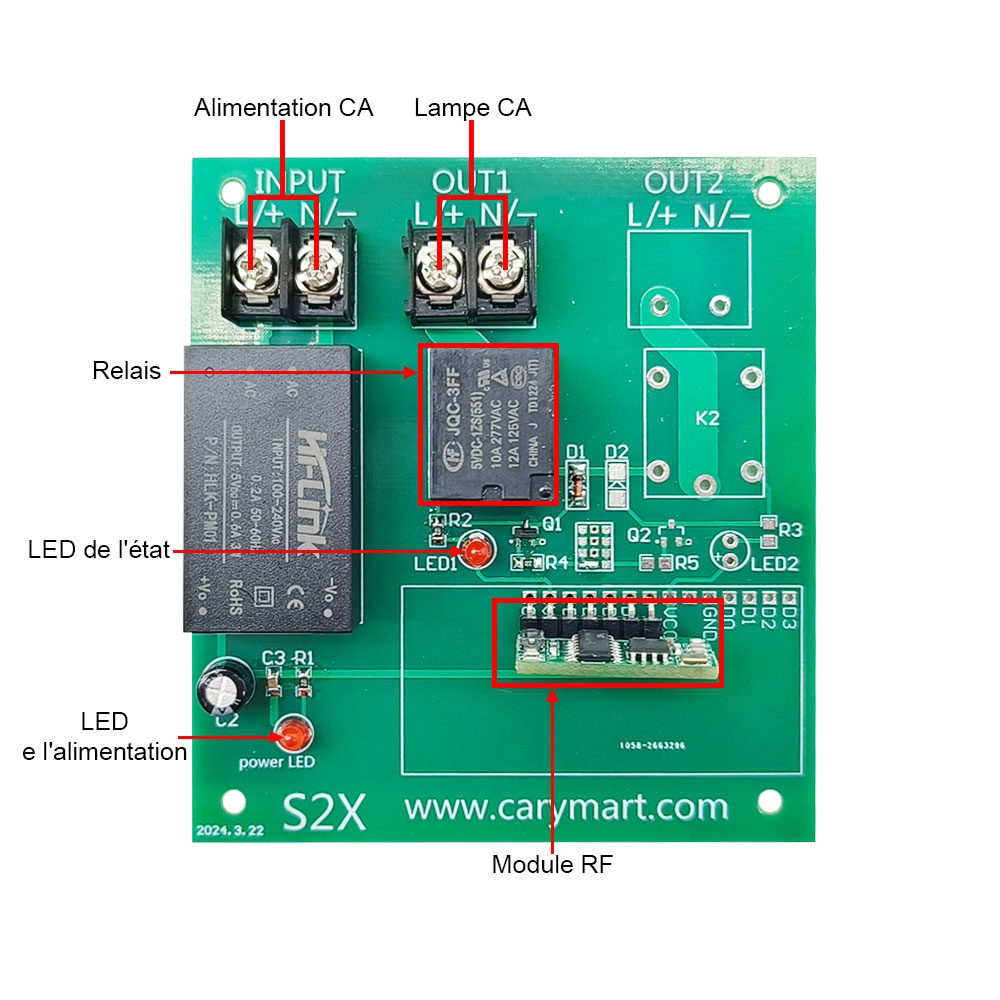

Câblage :
Si vous voulez contrôler un lampe CA 220V, faire comme suivant :
1) Connecter le fil de phase de l'alimentation en CA à la borne <L/+> de
l'ENTRÉE, et connecter le fil neutre de l'alimentation en CA à la borne
<N/-> de l'ENTRÉE.
2) Connecter la pôle sous tension de la lampe CA à la borne <L/+> de SORTIE1
et connectez le pôle neutre de la lampe CA à la borne <N/-> de SORTIE1.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si
vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage
du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur HR-1 :
Presser et maintenez le bouton sur l’émetteur : Les borne <SORTIE1> du
récepteur sortent l'alimentation en CA, et la lampe connectée est allumée.
Relâchez le bouton : Les borne <SORTIE1> du récepteur arrêtent de sortir, et
la lampe connectée est éteint.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton
d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis
s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur HR-1 :
Presser le bouton de l'émetteur : Les borne <SORTIE1> du récepteur sortent
l'alimentation en CA, et la lampe connectée est allumée.
Presser le bouton encore une fois : Les borne <SORTIE1> du récepteur
arrêtent de sortir, et la lampe connectée est éteint.
Comment correspondre l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le
signal LED sur le récepteur clignote une fois puis reste allumé, cela
signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton de l'émetteur, si le
LED de signal clignote pour 1 fois, cela signifie que le couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à
2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte
l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur,
puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois
rapidement puis s'éteint, cela indique que tous les codes stockés ont été
supprimés avec succès.
Contenu :
1 x Récepteur: S1X-AC-ANT3
1 x Émetteurs (Télécommande): HR-1
1 x Manuel d'utilisation
