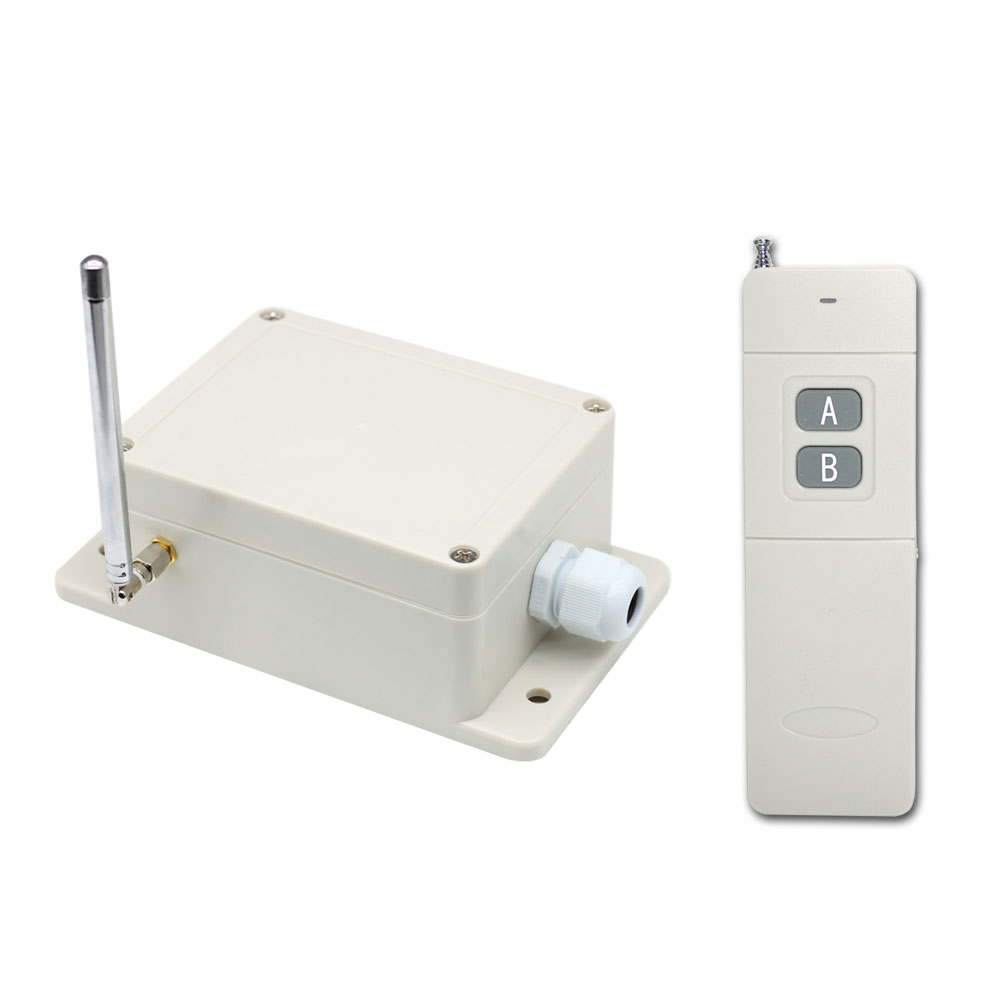

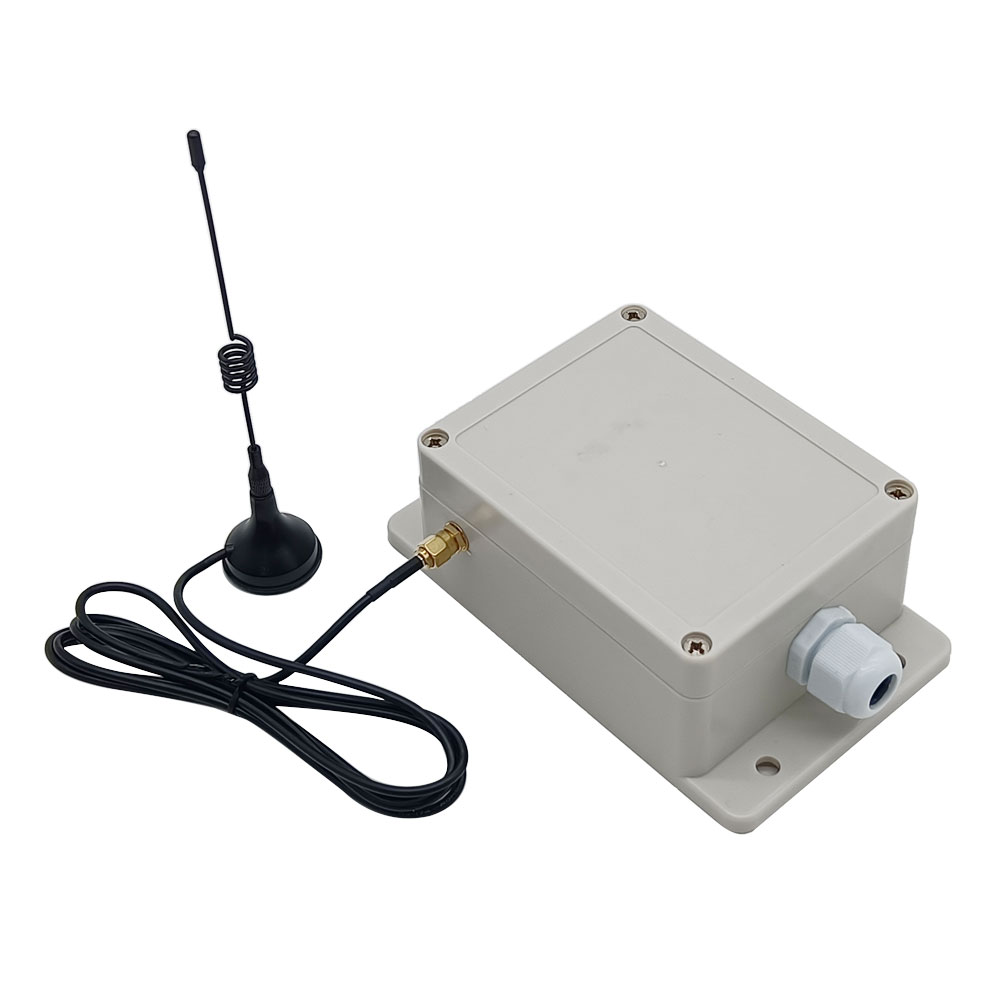

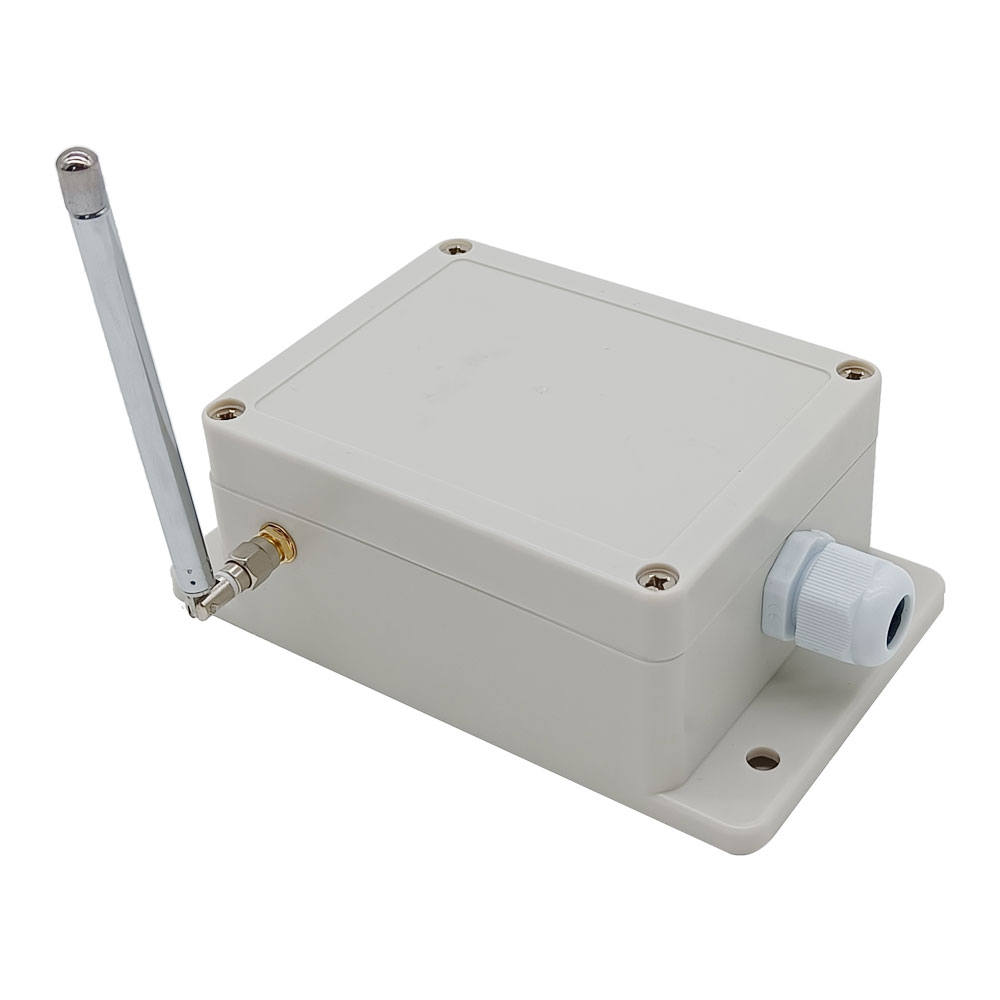

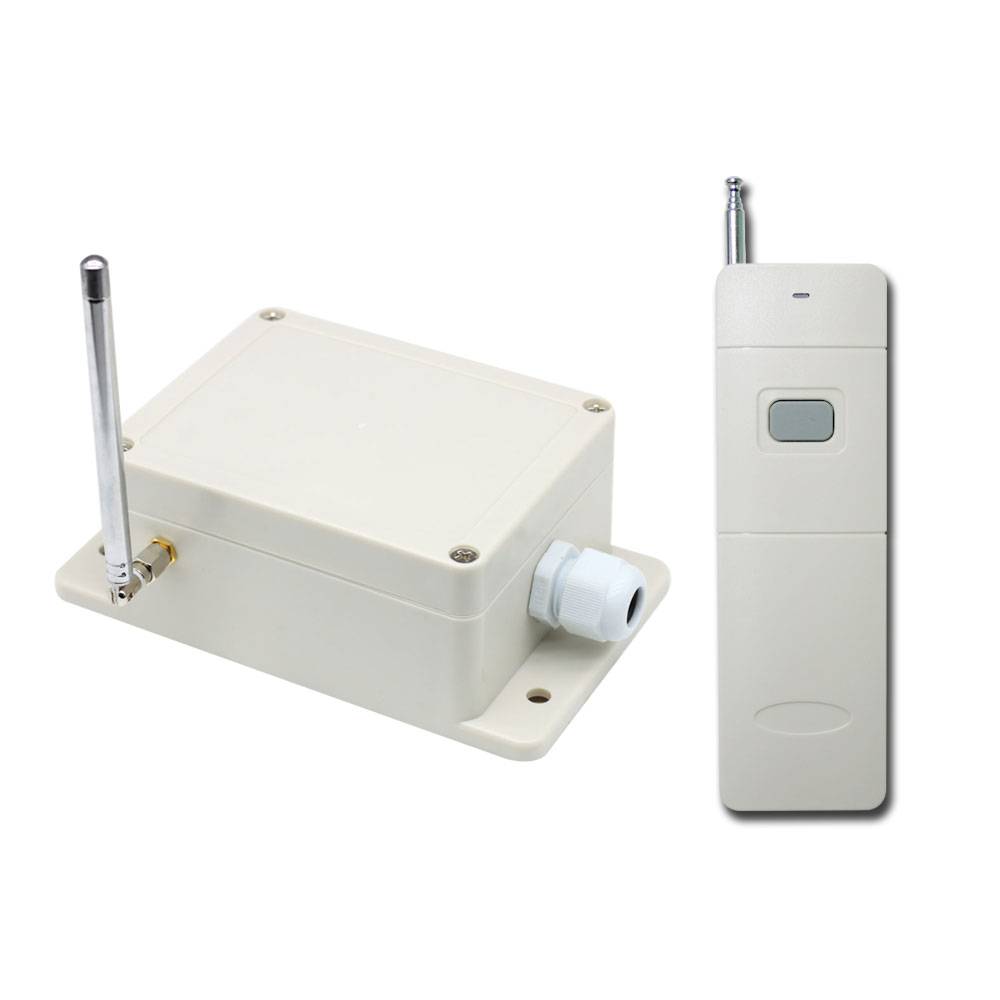

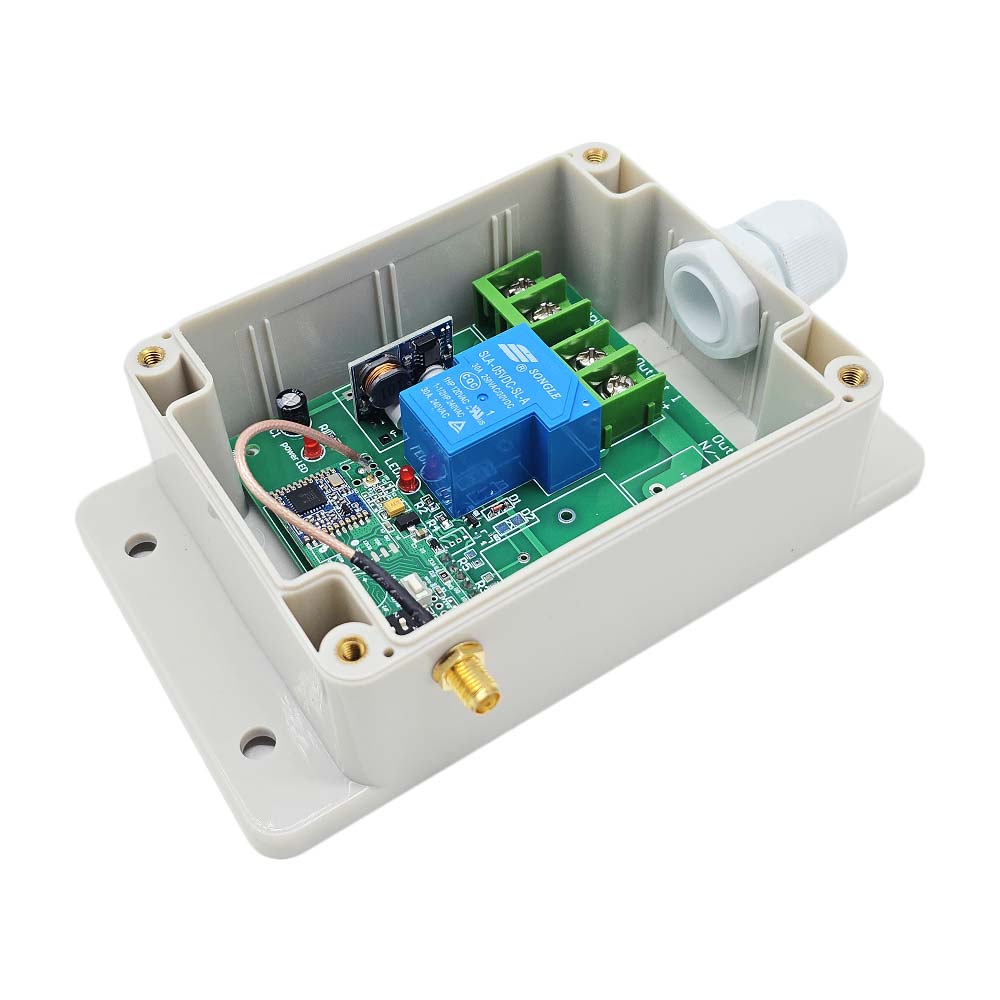

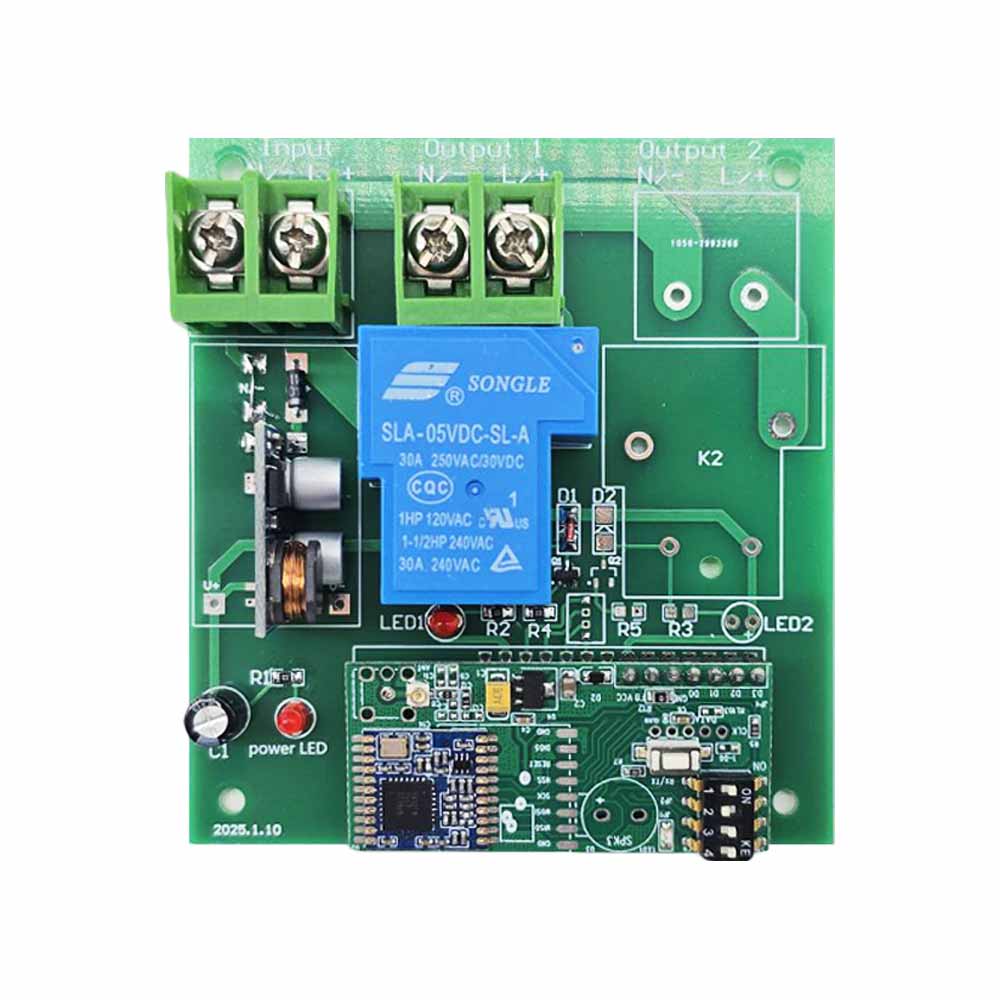

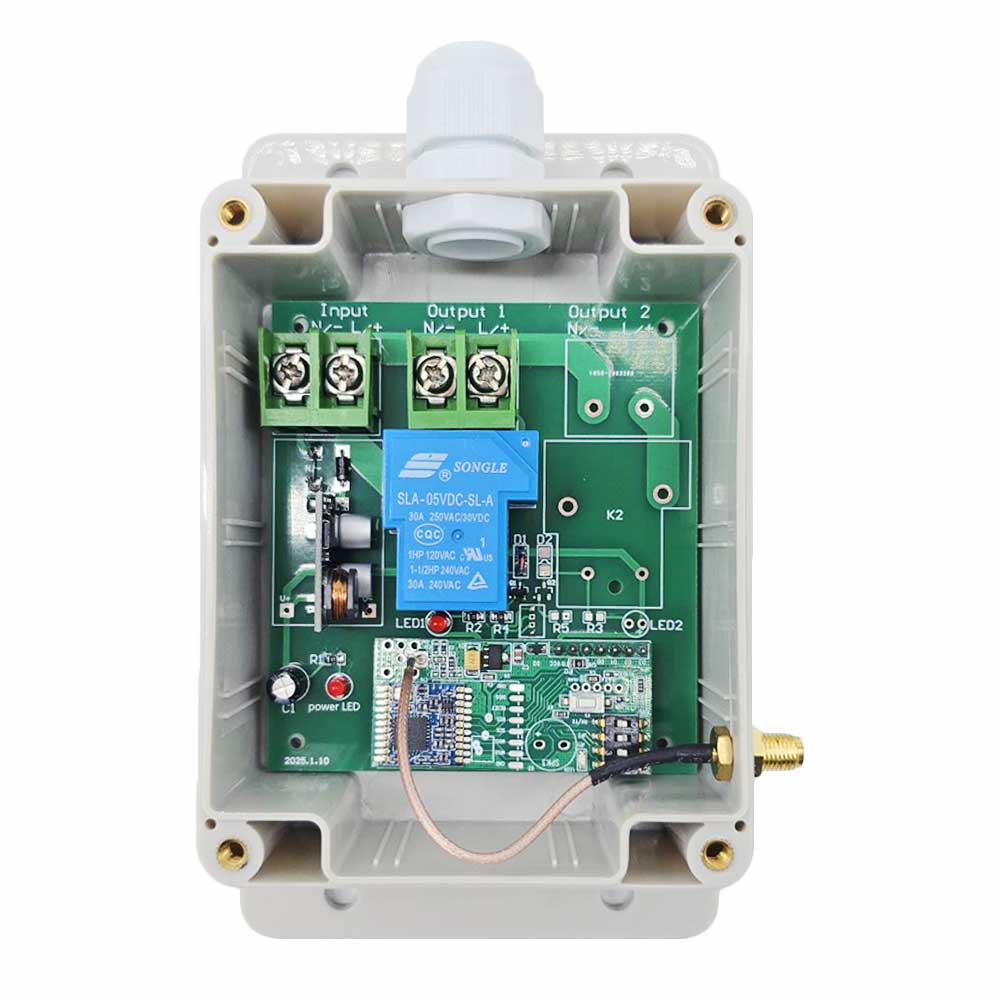

1 × Récepteur: S1PXW-DC-ANT3
1 x Émetteur: CC-1 ou CC-2
1 × Manuel d'utilisateur
Introduction :
Ce récepteur est un interrupteur de télécommande super longue distance. Il
est développé par la technologie de communication sans fil LORA, donc il a
l’ultra longue distance de travail, la sensibilité de réception ultra élevée,
la capacité anti-ingérence supérieure, et la plus petite consommation
d'énergie. Il utilise une puce émetteur-récepteur pour mettre en œuvre une
communication bidirectionnelle. Sa distance de travail idéale est jusqu'à 5
kilomètres, ce qui est un excellent appareil pour le contrôle à distance et
la communication longue distance.
Application :
Ce récepteur est un appareil électrique avec la sortie d'alimentation en CC
à 1 canal, lui et l'émetteur forment un système de télécommande sans fil. Ce
système peut être utilisé dans tous les types d'automatisation industrielle,
agriculture, entreprise, maison, usine, ferme, garage, véhicule, bateau,
véhicule aérien, etc. Il peut contrôler à distance différents CC équipements
sur terre, eau et air, tels que les lumières, les portes, les fenêtres, les
lampes, les prises, les serrures, les sirènes, les radiateurs, les moteurs,
les ventilateurs, les treuils, les rideaux, les stores, les actionneurs
linéaires, les électrovannes électriques et les systèmes d'alarme de
sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.
Super longue distance de travail.

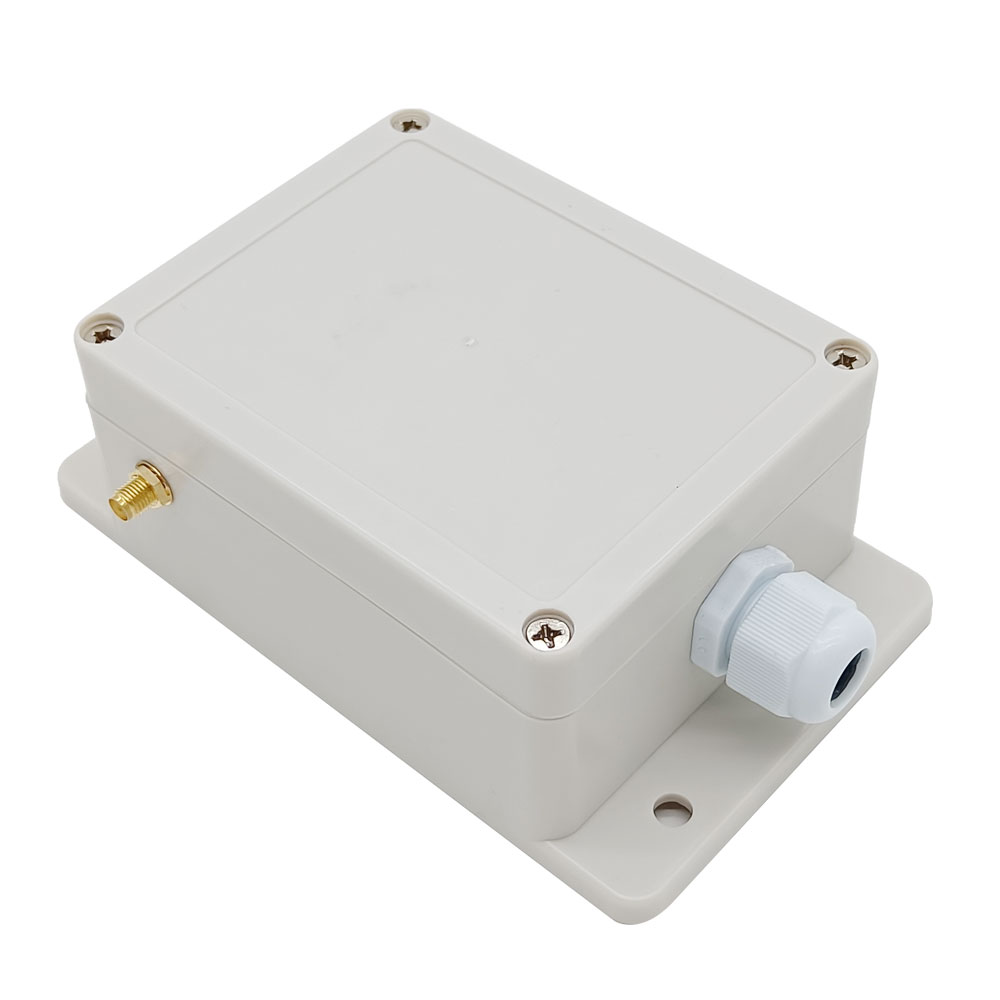

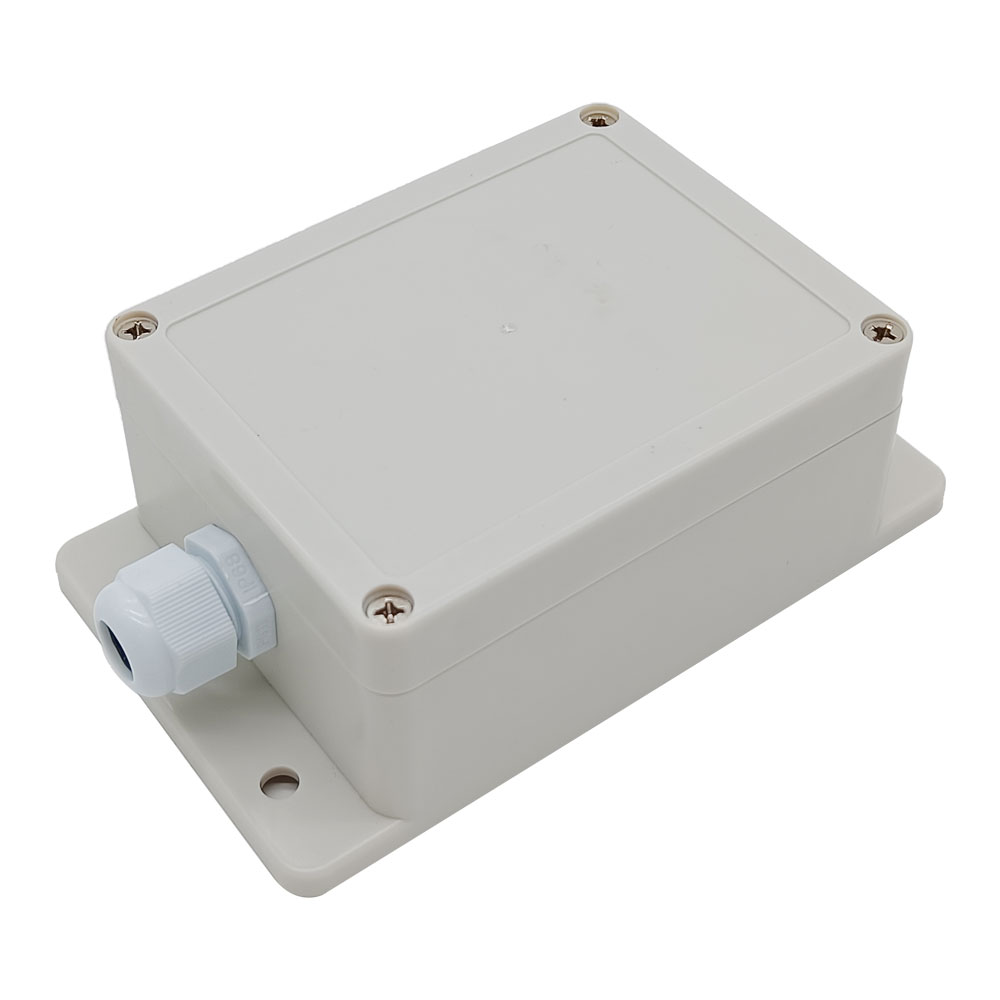

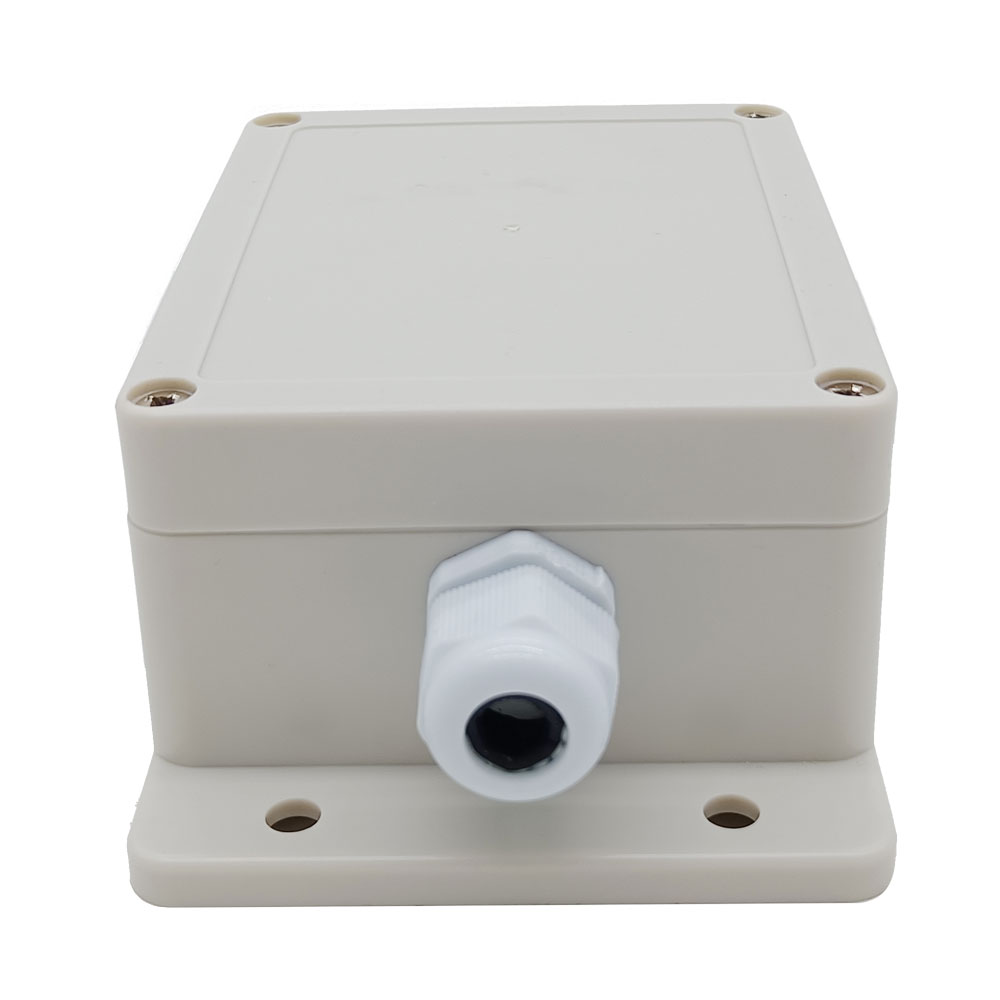

Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé à l'extérieur.
Quatre versions de tension de fonctionnement : CC 6V, 9V, 12V, 24V en
option.
Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un
voltage de CC 6V / 9V / 12V / 24V.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec bornes de commande filaire : Vous pouvez connecter des capteurs, des
interrupteurs de fin de course, les interrupteurs manuels ou des dispositif
externes pour contrôler le récepteur.

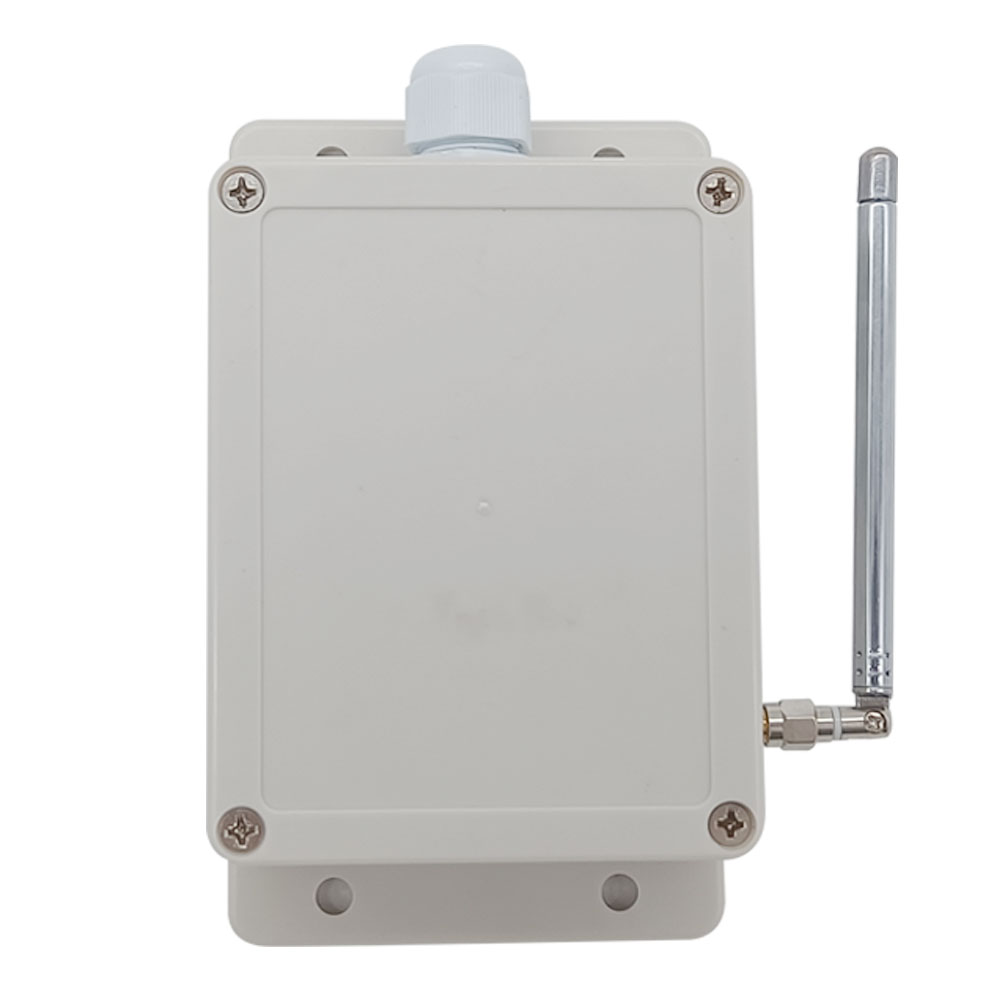

Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Fonction de rétroaction :
Le récepteur et l'émetteur ont un mode de fonctionnement bidirectionnel, de
sorte que l'utilisateur peut connaître l'état de fonctionnement du récepteur
par l'émetteur.
Mode de travail bidirectionnel : Lorsque le récepteur est déclenché avec
succès par le signal de l'émetteur, il transmet immédiatement un signal de
rétroaction à l'émetteur. Lorsque l'émetteur reçoit ce signal, il émet un
bourdonnement pour vous informer que le récepteur a été déclenché avec
succès.
Paramètres de Récepteur :
Modèle : S1PXW-DC-ANT3
Tension de fonctionnement : 6VCC (modèle S1PXW-DC06), ou 9±1VCC (modèle
S1PXW-DC09), ou 12±1VCC (modèle S1PXW-DC12), ou 24±2VCC (modèle S1PXW-DC24),
la tension de fonctionnement doit être spécifiée lors de la commande.
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : Sortie de l'alimentation en CC
Courant de charge maximum du relais : 30A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 140 x 73 x 18 mm

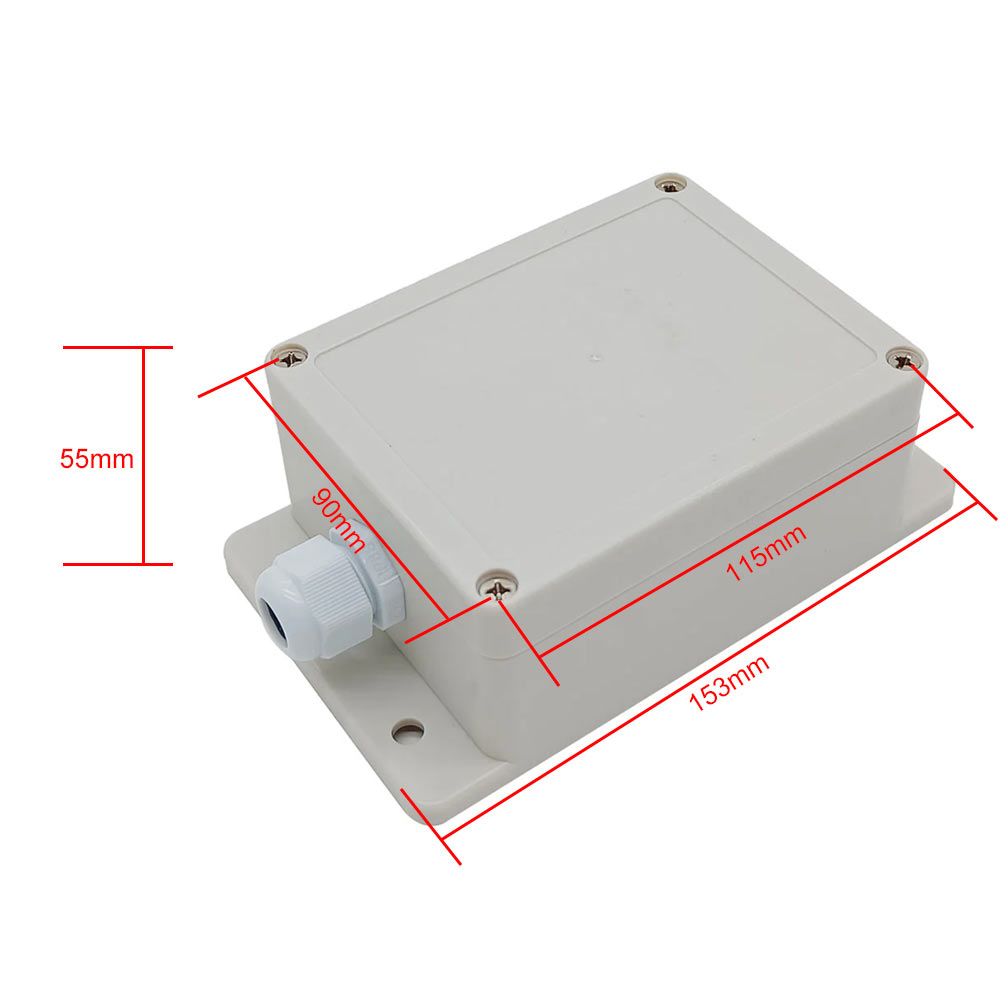

Dimension de Case: 192 x 100 x 45 mm
Paramètres de l'émetteur:

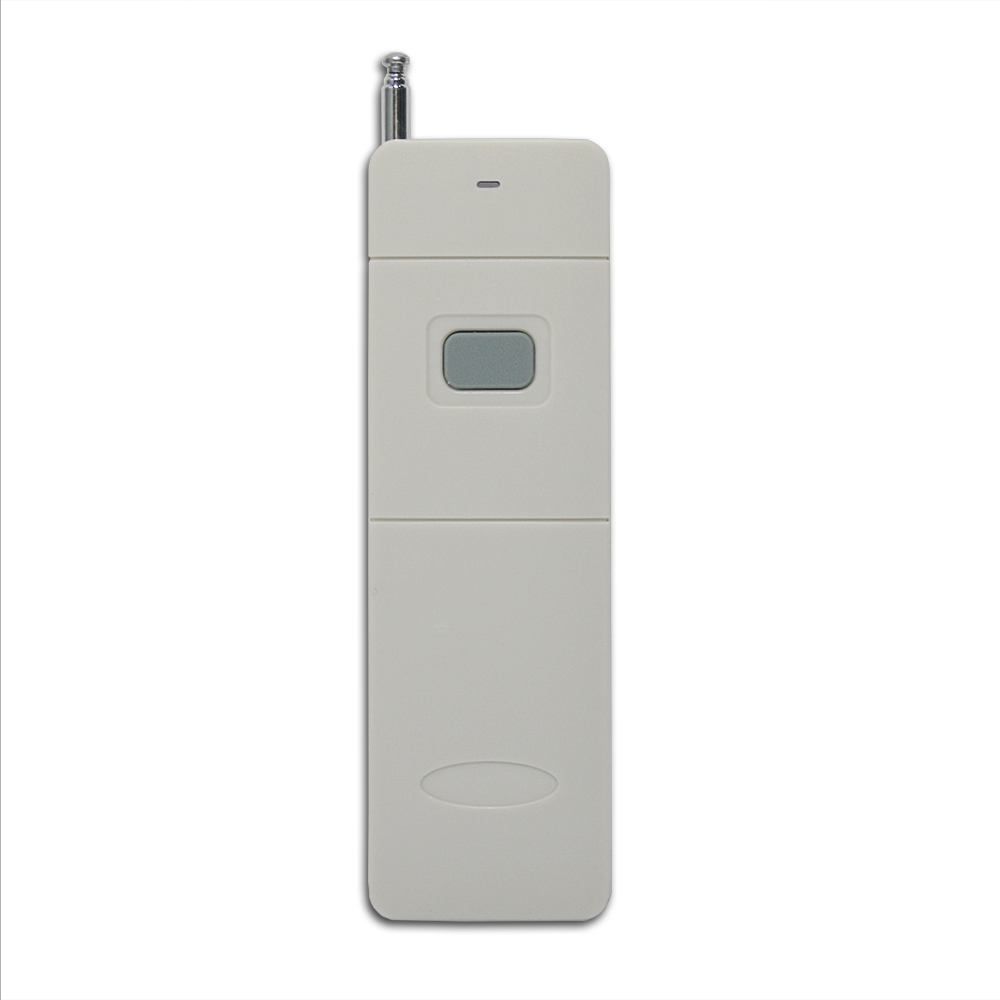

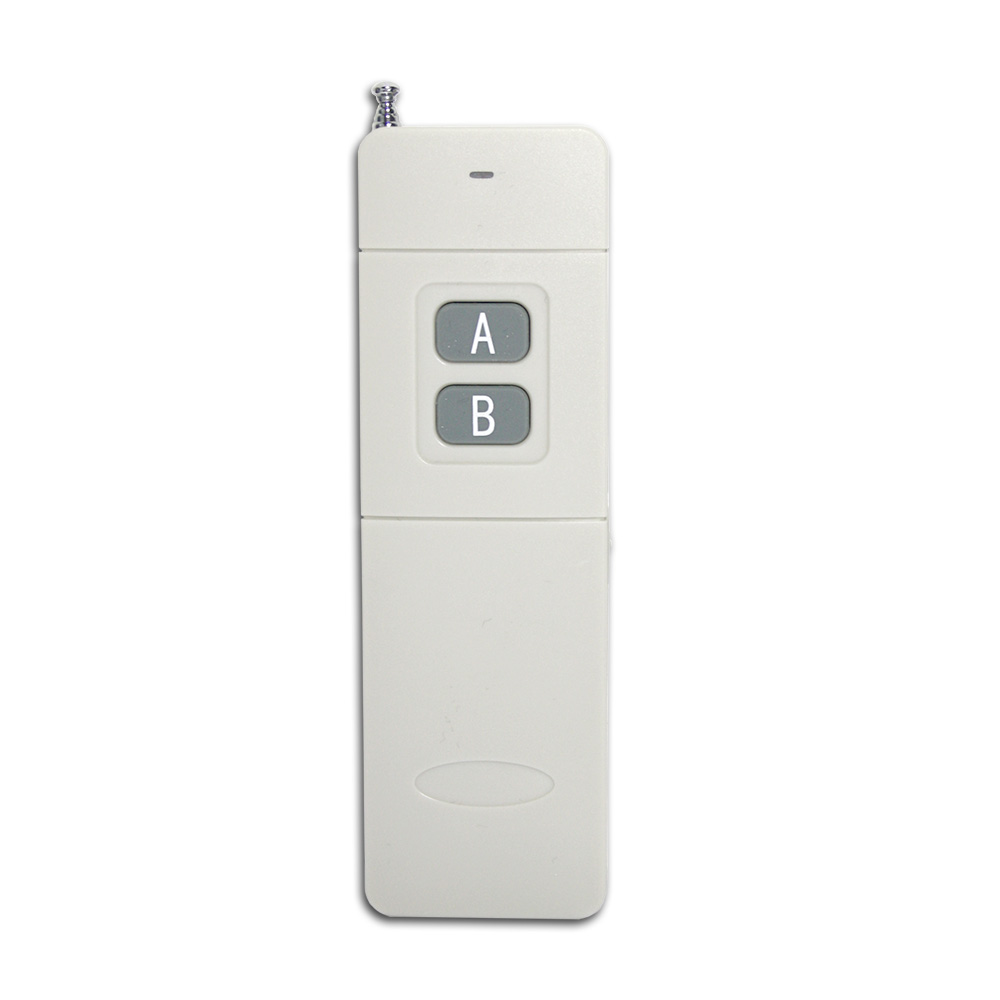

Modèle: 0021060 (CC-1) ou 0021061 (CC-2)
Canal / Bouton: 1 ou 2
Symbole du bouton: Aucun symbole ou A, B

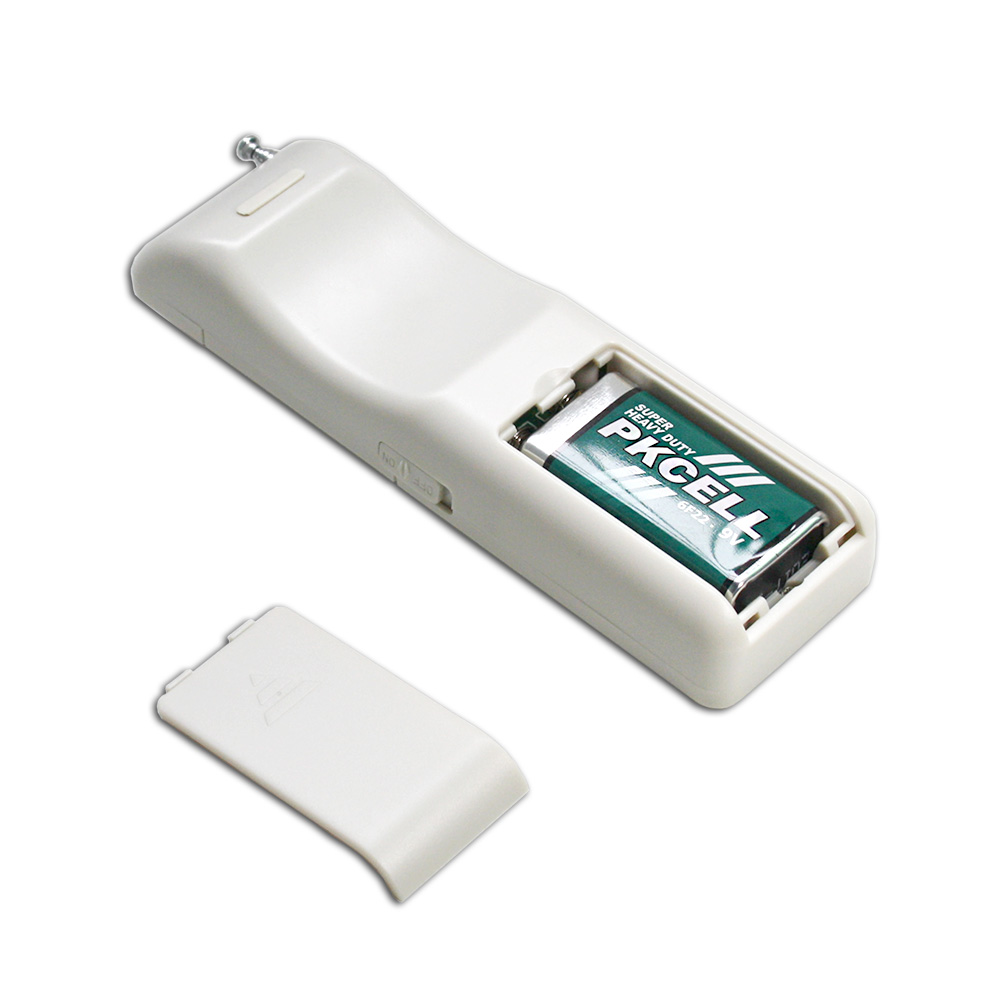

Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12
mois)
Courant statique: 5μA
Courant de travail: 65mA (quand l’émetteur transmet le signal), 16mA (quand
l’émetteur reçoit le signal).
Fréquence de travail: 433.92 Mhz
Mode de modulation: FSK + LORA
Indication de rétroaction: bourdonnement
Distance d’émission: 5000 mètres / 15000 pieds (théoriquement )
Avec l'interrupteur d'alimentation sur le côté.
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm
Émetteurs correspondants :
Ce récepteur fonctionne uniquement avec les émetteurs de 5000 mètres, tels
que les modèles
CC-1
(1 bouton, 5000 mètres / 15000 pieds),
CC-2
(2 boutons, 5000 mètres / 15000 pieds),
CCW-1
(1 bouton, étanche, 5000 mètres / 15000
pieds),
CCW-2
(2 boutons, étanche, 5000 mètres / 15000 pieds).
Quand vous réglez le récepteur en mode autoblocage ou en mode momentané, il
devrait fonctionner avec un émetteur avec bouton unique, par exemple le
modèle CC-1 ou CCW-1.
Quand vous réglez le récepteur en mode d'interblocage, il devrait
fonctionner avec un émetteur avec deux boutons, tel que le modèle CC-2 ou
CCW-2.
Super longue distance de travail :
Le récepteur et l'émetteur forment un interrupteur de télécommande sans fil,
la distance de travail maximale peut atteindre 5000 mètres dans une zone
dégagée.
La distance de travail maximale est une donnée théorique, elle doit être
utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais
dans la pratique, il sera gêné par des arbres, des murs ou d'autres
constructions, et sera interféré par d'autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CC 6V / 9V /
12V / 24V. Si l'alimentation de ces équipements est de 12VCC, vous devez
choisir le récepteur avec la même version 12VCC; et si l'alimentation de ces
équipements est de 24VCC, vous devez choisir le récepteur avec la même
version 24VCC.

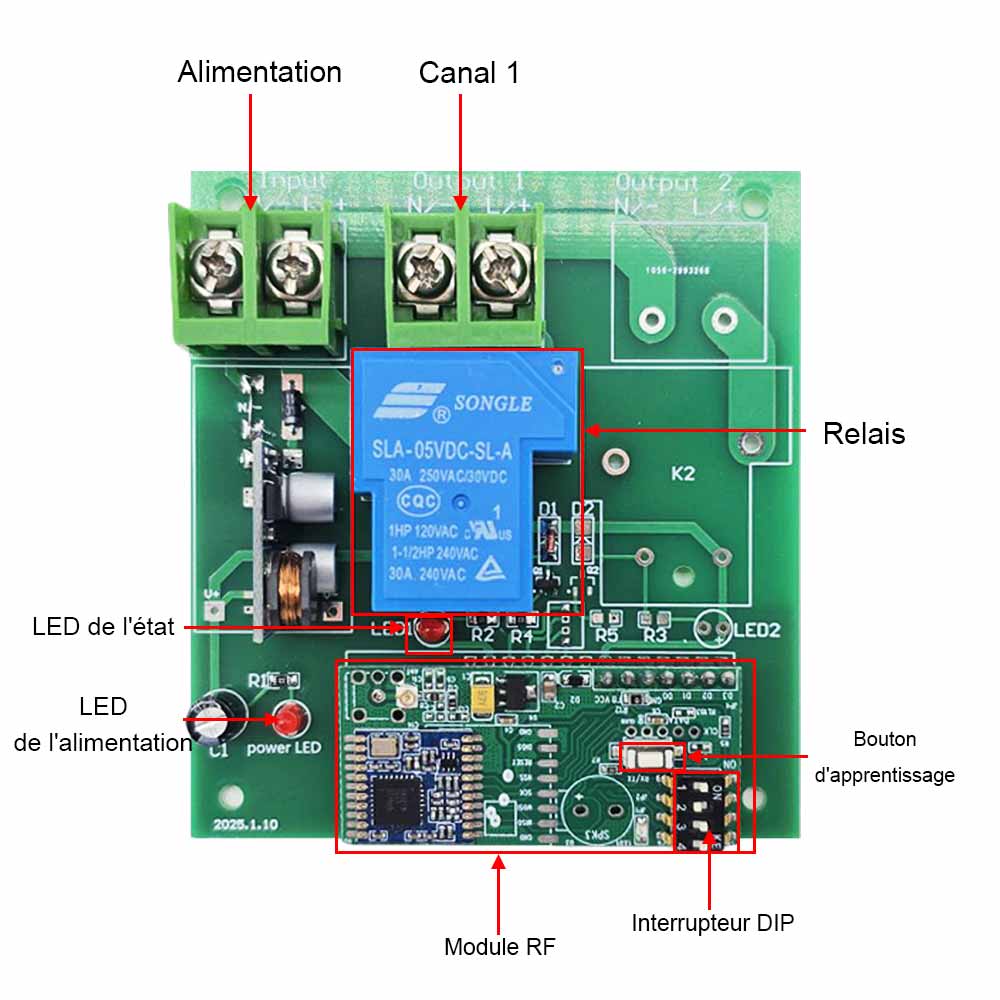

Câblage :
Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1) Connecter le pôle positif de l'alimentation en CC à la borne <L/+>, et
connecter le pôle négatif de l'alimentation en CC à la borne <N/->.
2) Connecter la borne <B> au pôle positif de la lampe CC, et connecter la
borne <A> au pôle négatif de la lampe CC.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode automatique avant de quitter l'usine. Si
vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode autoblocage : Ouvrez le troisième bit de l'Interrupteur
DIP.
Le fonctionnement du mode autobloquant avec l'émetteur CC-1 :
Presser le bouton sur l’émetteur : Les bornes <A> et <B> sortent
l'alimentation en CC, et la lampe connectée est allumée.
Presser le bouton encore une fois : Les bornes <A> et <B> arrêtent de sortir,
et la lampe connectée est éteint.
2) Réglage du mode momentané : Fermez le deuxième bit et le troisième bit de
l'Interrupteur DIP.
Le fonctionnement du mode momentané avec l'émetteur CC-1 :
Presser et maintenez le bouton sur l’émetteur : Les bornes <A> et <B>
sortent l'alimentation en CC, et la lampe connectée est allumée.
Relâchez le bouton : Les bornes <A> et <B> arrêtent de sortir, et la lampe
connectée est éteint.
3) Réglage du mode d’interblocage : Ouvrez le second bit de l'Interrupteur
DIP.
Le fonctionnement du mode d'interblocage avec l'émetteur CC-2 :
Presser le bouton A sur l’émetteur : Les bornes <A> et <B> sortent
l'alimentation en CC, et la lampe connectée est allumée.
Presser le bouton B sur l’émetteur : Les bornes <A> et <B> arrêtent de
sortir, et la lampe connectée est éteint.
Bornes de commande filaire :
Le récepteur avec les bornes de commande manuel, et vous pouvez connecter
les équipements externes, les capteurs ou les interrupteurs manuels pour
contrôler le récepteur.
1) Par le signal de niveau bas :
Vous pouvez connecter des équipements externes (avec le signal de sortie de
niveau faible) à la borne 2 (Signal+) et la borne 3 (Signal-), puis utiliser
les équipements externes pour contrôler le récepteur.
Quand l’équipement externe sort le signal de niveau faible aux borne 2 et 3,
Les bornes <A> et <B> sortent l'alimentation en CC, et la lampe connectée
est allumée.
Quand l’équipement externe arrête à sortir le signal, Les bornes <A> et <B>
arrêtent de sortir, et la lampe connecté est éteint.
2) Par le contact NO / NC :
Vous pouvez connecter les interrupteurs manuels (avec contact NO / NC) aux
bornes 2 et 3, puis utiliser les interrupteurs manuels pour contrôler le
récepteur.
Quand connecter les bornes 2 et 3 par l'interrupteur manuel, Les bornes <A>
et <B> sortent l'alimentation en CC, et la lampe connectée est allumée.
Quand déconnecter les bornes 2 et 3 par l'interrupteur manuel, Les bornes
<A> et <B> arrêtent de sortir, et la lampe connectée est éteint.
Comment régler la fonction de rétroaction :
Vous pouvez ouvrir le quatrième bit de l'Interrupteur DIP pour activer la
fonction de rétroaction ; ou fermez le quatrième bit pour désactiver la
fonction de rétroaction.
Attention : Le premier bit de l'Interrupteur DIP doit être réglé sur la
position ON.
Comment correspondre l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine.
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le
LED de signal sur le récepteur est allumé, cela signifie que le récepteur
entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal
clignote pour 2 fois, cela signifie que le couplage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération : Appuyez et maintenez enfoncé le bouton d'apprentissage dans le
récepteur pendant 4 à 5 secondes, le voyant LED s'allume d'abord, puis
clignote trois fois, puis s'éteint, puis relâchez le bouton d'apprentissage,
cela indique que tous les codes stockés ont été supprimés avec succès.
