Interrupteur Télécommande avec Sortie de CA85~240V 15A et Boutons de ON et OFF

Contenu:
1 x Récepteur: S1PXA-AC-ANT3
1 x Émetteur (Télécommande): CQ-2
1 x Manuel d’utilisateur

Application:
Le 220V kit interrupteur télécommande sans fil longue distance, comprend un émetteur et un récepteur radio de sortie d'alimentation CA.
Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en direct, etc.
Il peut contrôler à distance des équipements sur la terre, l'eau et l'air, par exemple, commande à distance des lampes, lumière, sirènes, serrures, moteurs, ventilateurs, portes, fenêtres, électrovannes électriques, alarme de sécurité, signes d'affaires et équipements variés.

Caractéristiques:
Commande sans fil, facile à installer.
Alimentation universelle: CA 220V.
Sortie de l'alimentation en CA: Il peut contrôler l'équipement CA avec un voltage de CA 220V.
Haute Puissance: La charge maximale est 15A.

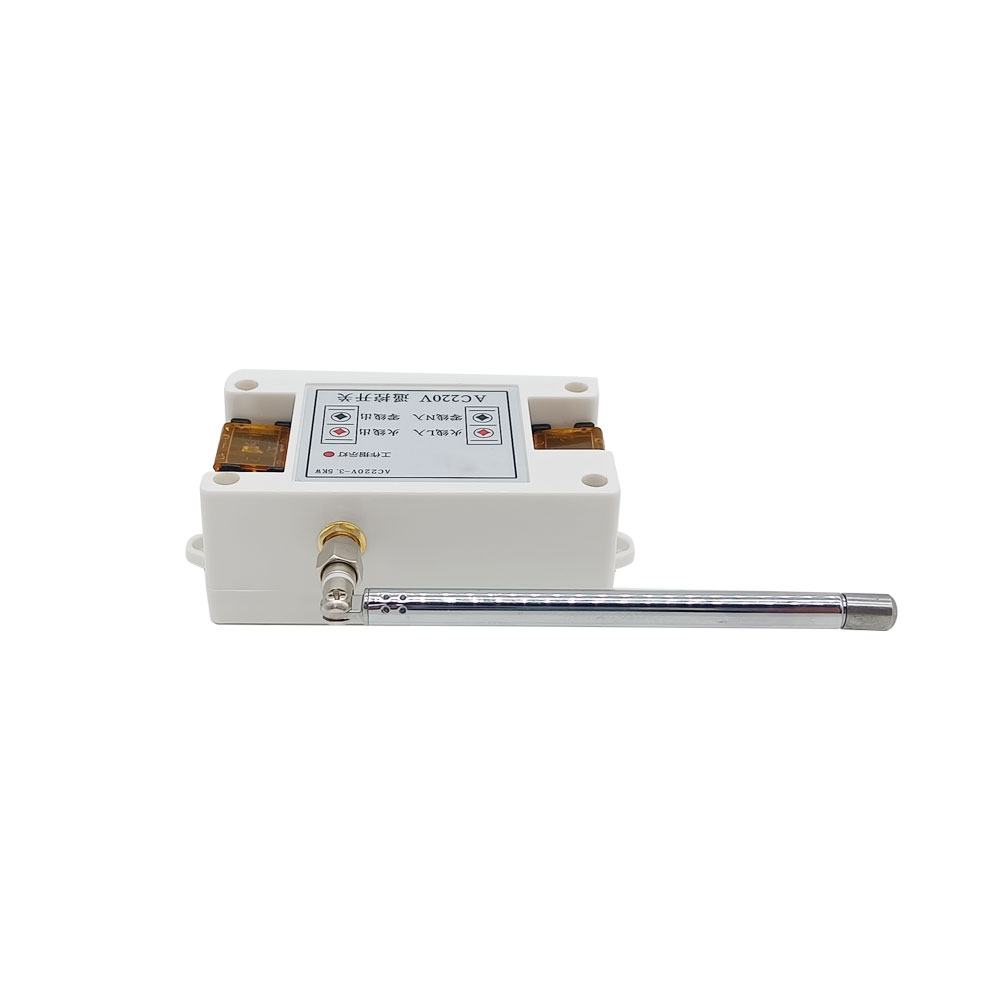

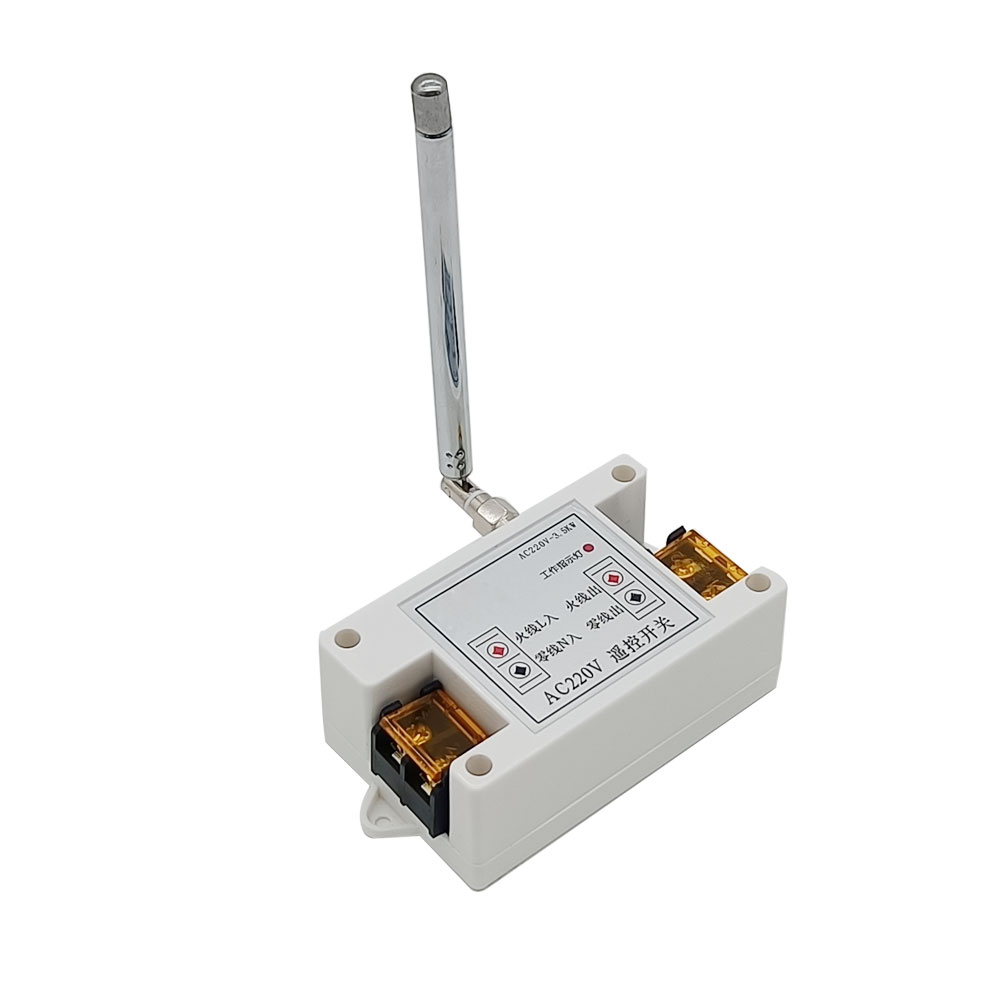

Avec l'antenne externe, le récepteur a une meilleure gamme de travail.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

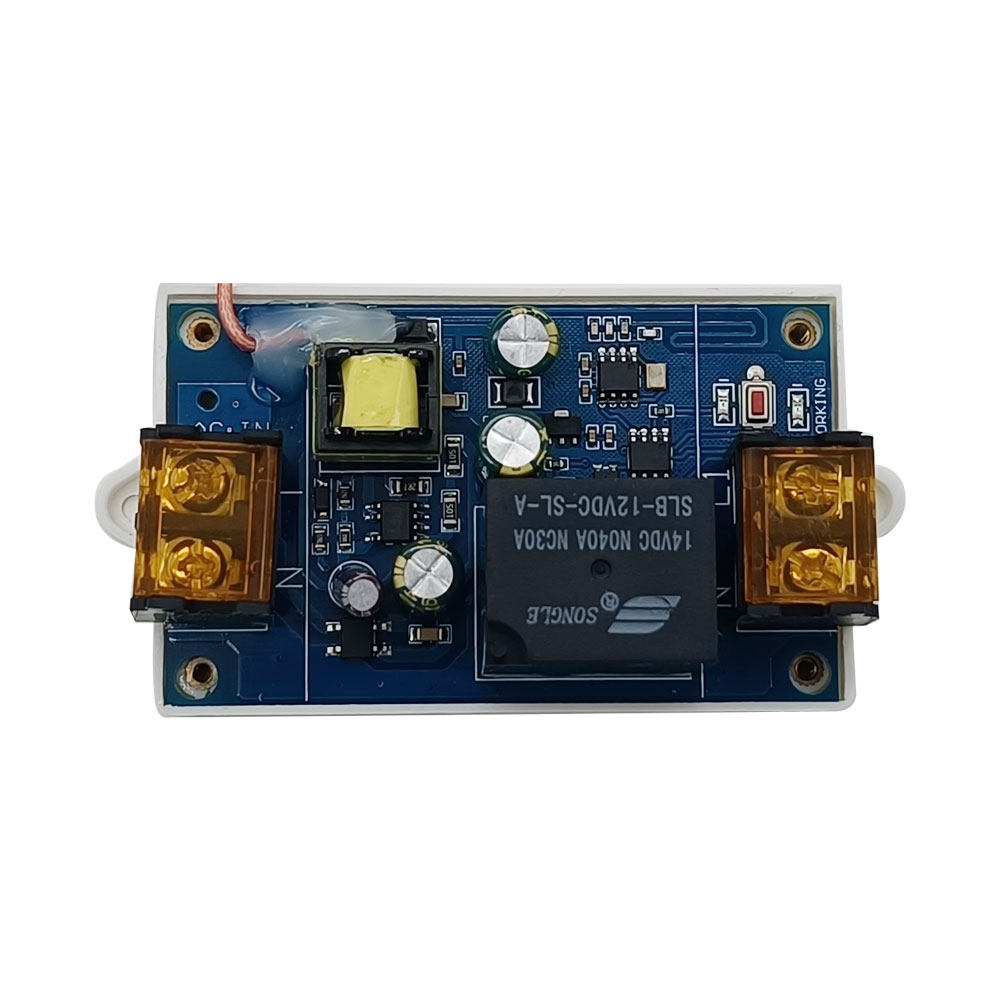

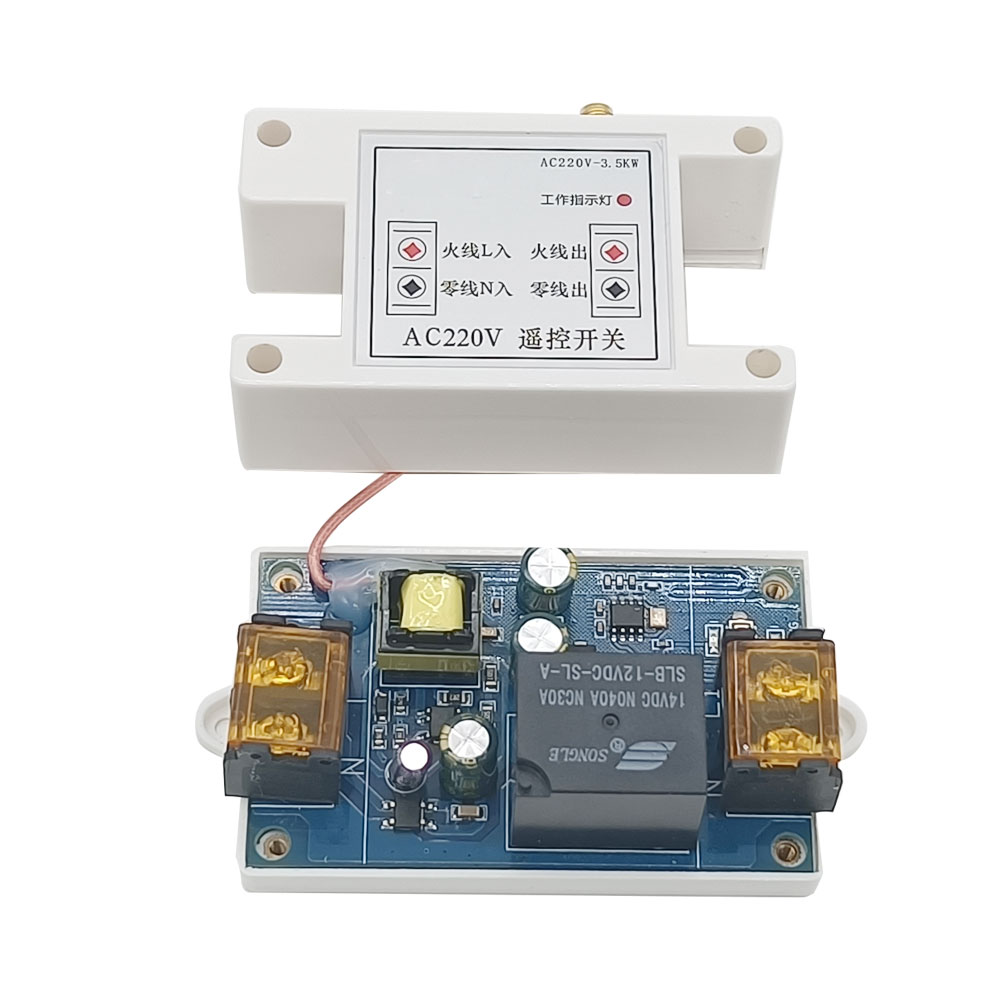

Paramètres du récepteur:

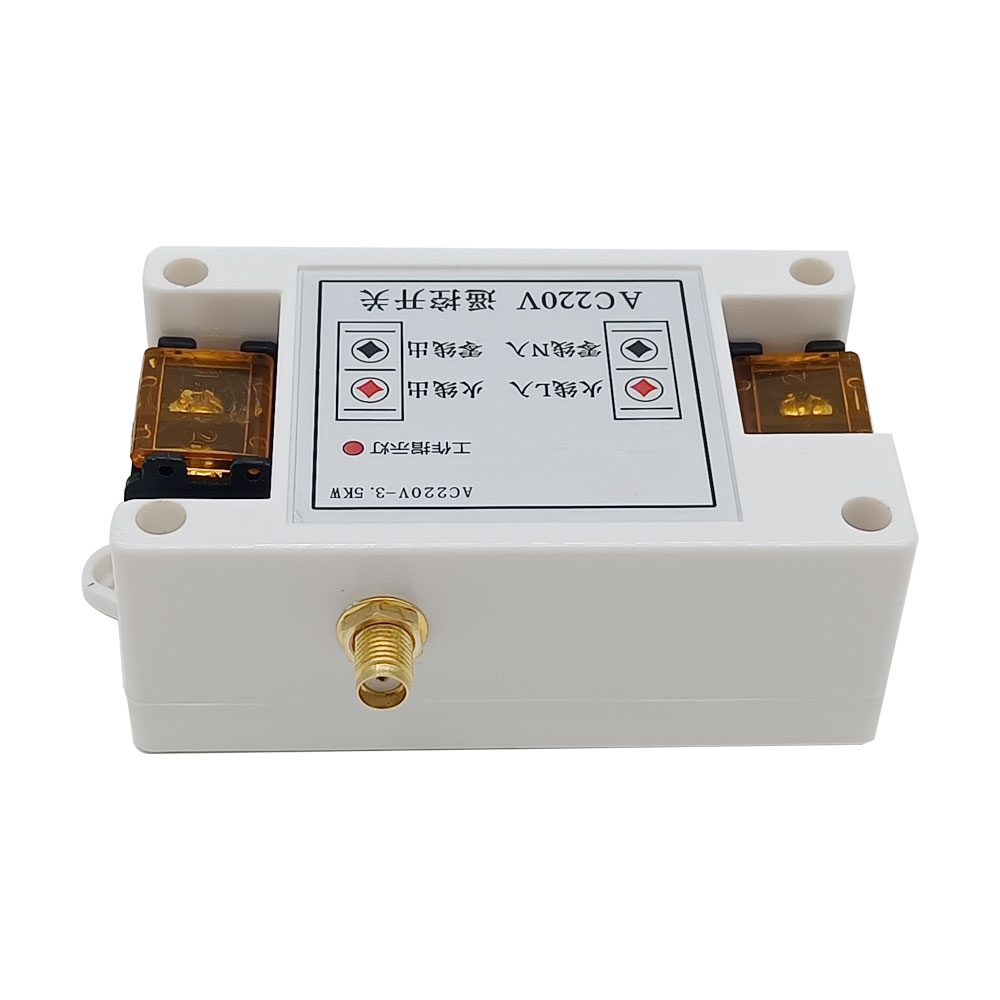

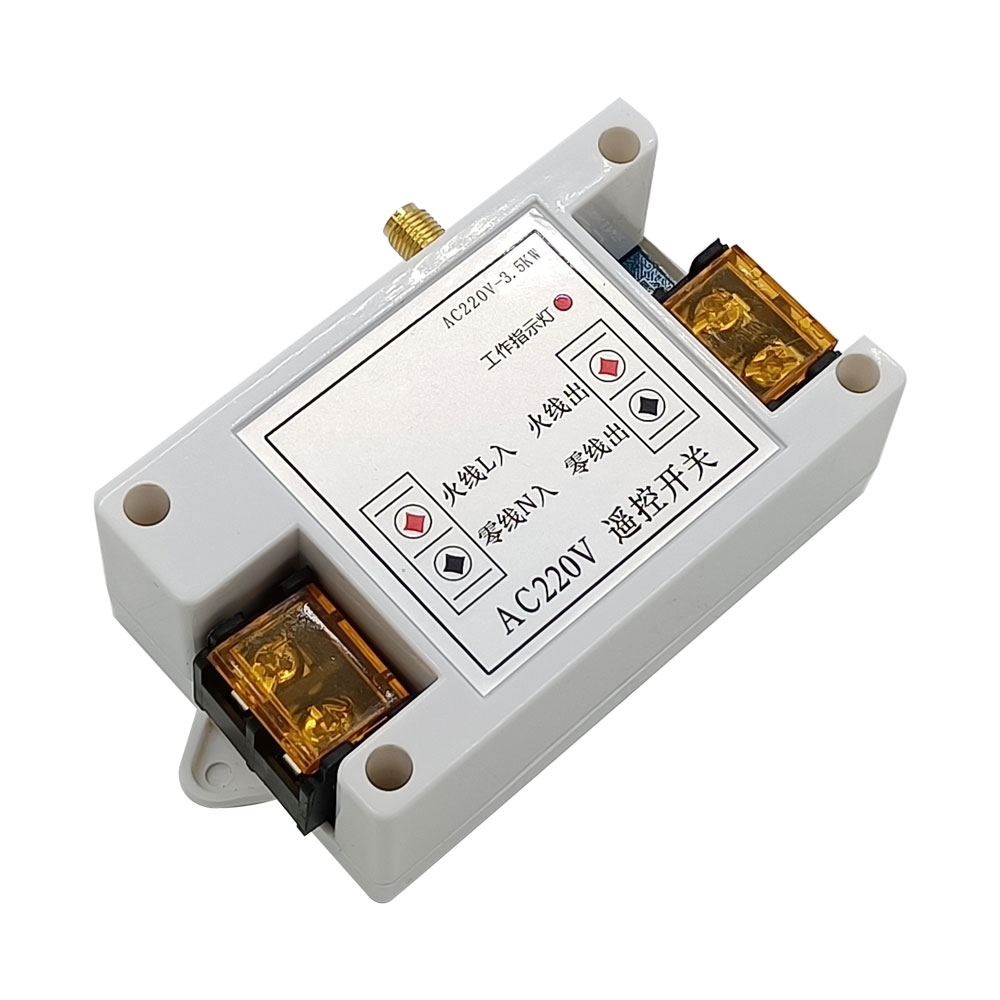

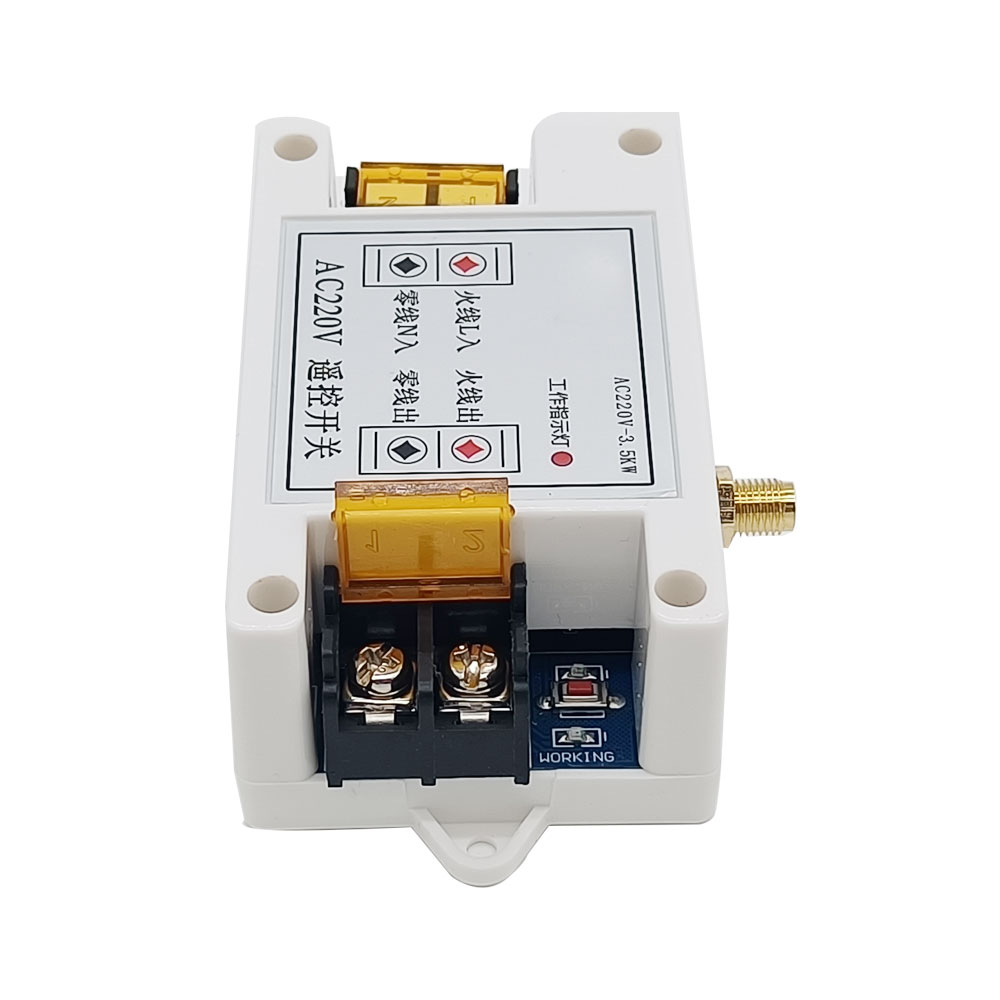

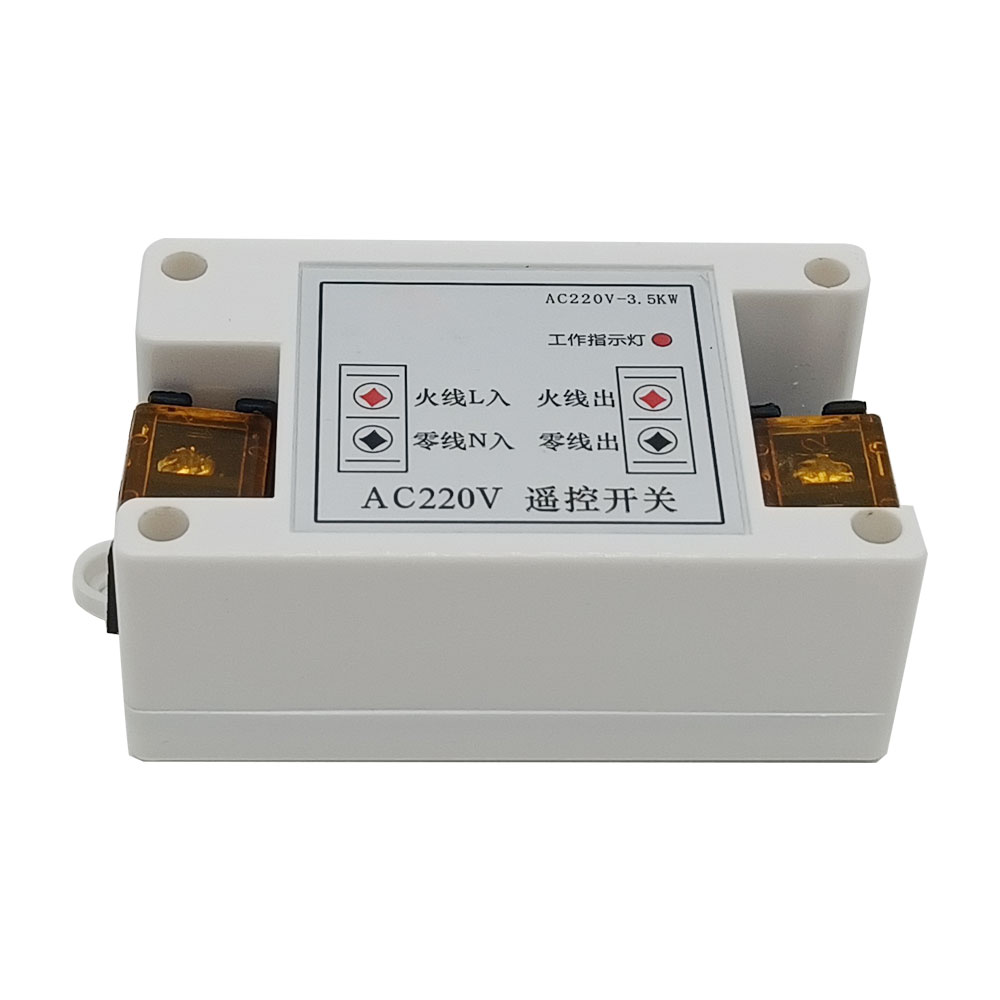

Modèle: S1PXA-AC-ANT3
Alimentation (Tension de Fonctionnement): CA 220V
Le type de sortie: CA 220V
Canal: 1 Voie
Courant statique: ≤6mA
Courant Maximal de Charge: 15A
4 modes de contrôle: Autoblocage, Momentané, Interblocage, Retard
Fréquence de travail: 433.92MHz

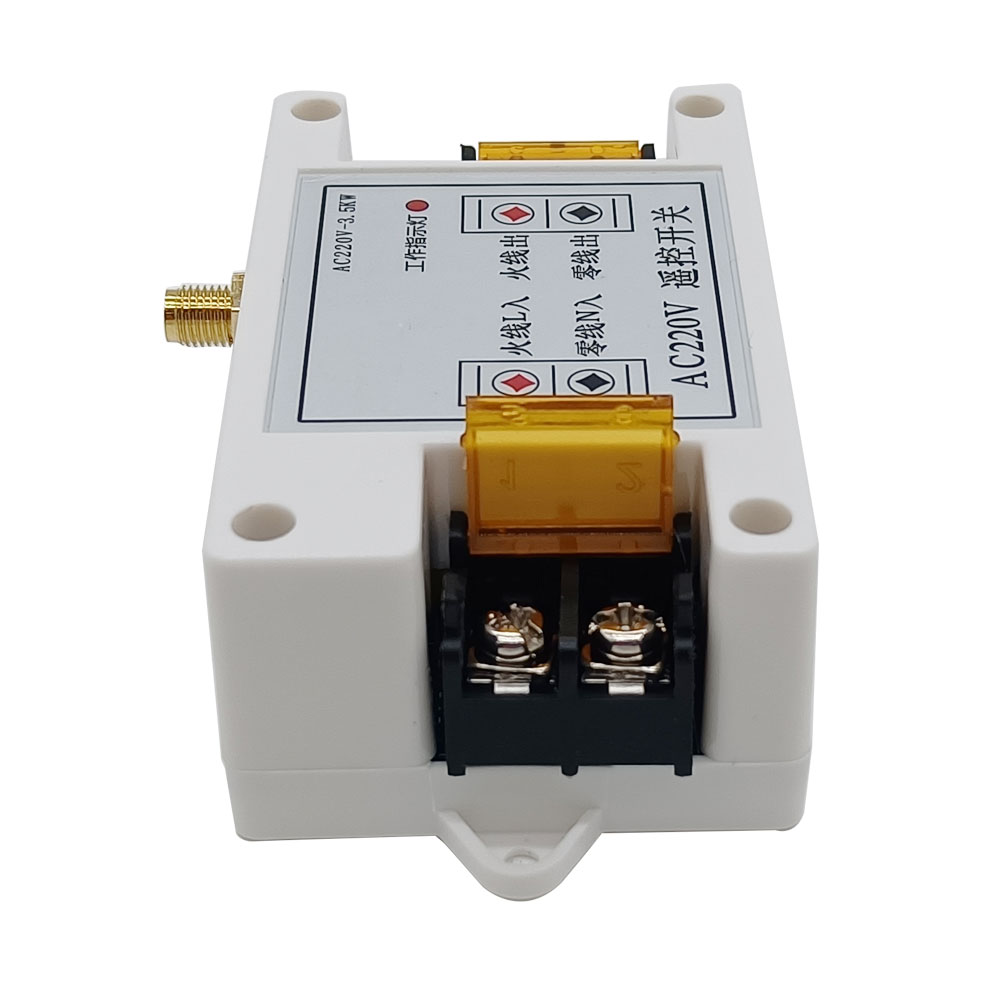

Gamme de fils pour les bornes: 22-12 AWG
Température d’opération: -20 ° C ~ +70 ° C

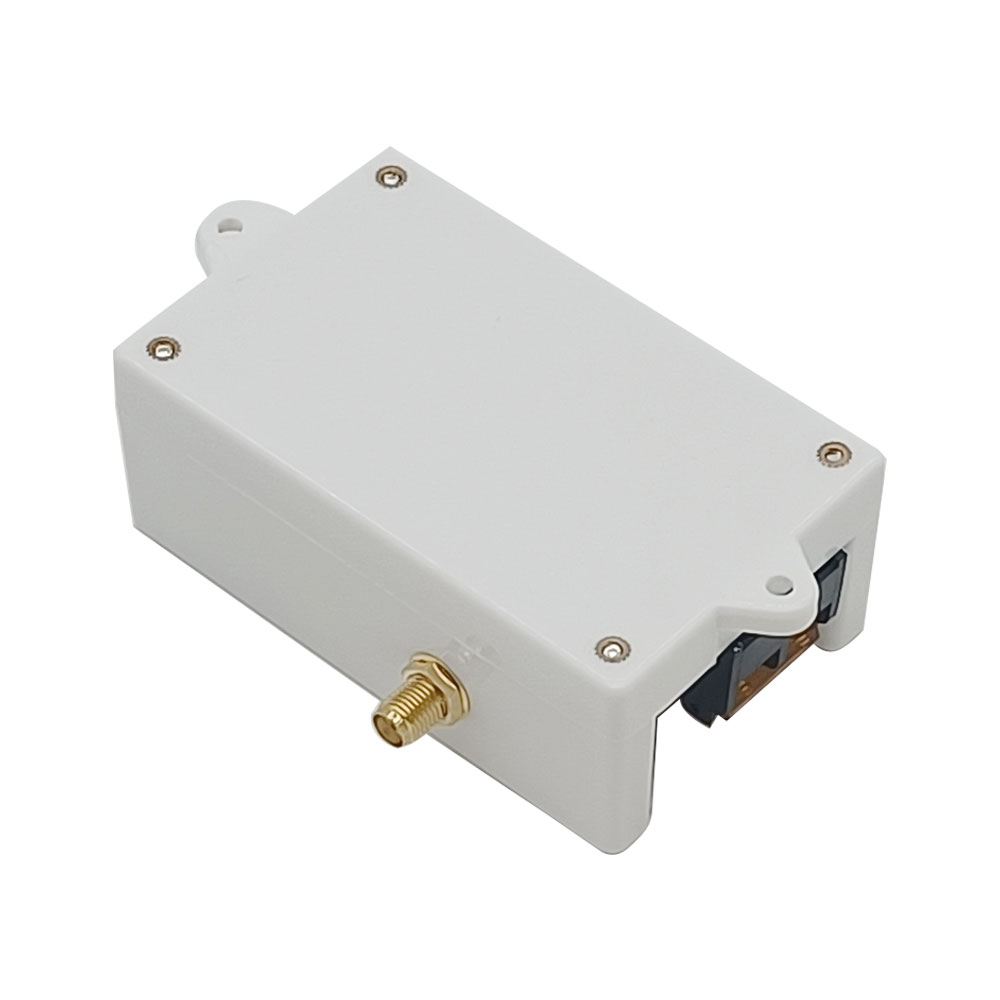

Dimension de Case: 96mm x 50mm x 33mm

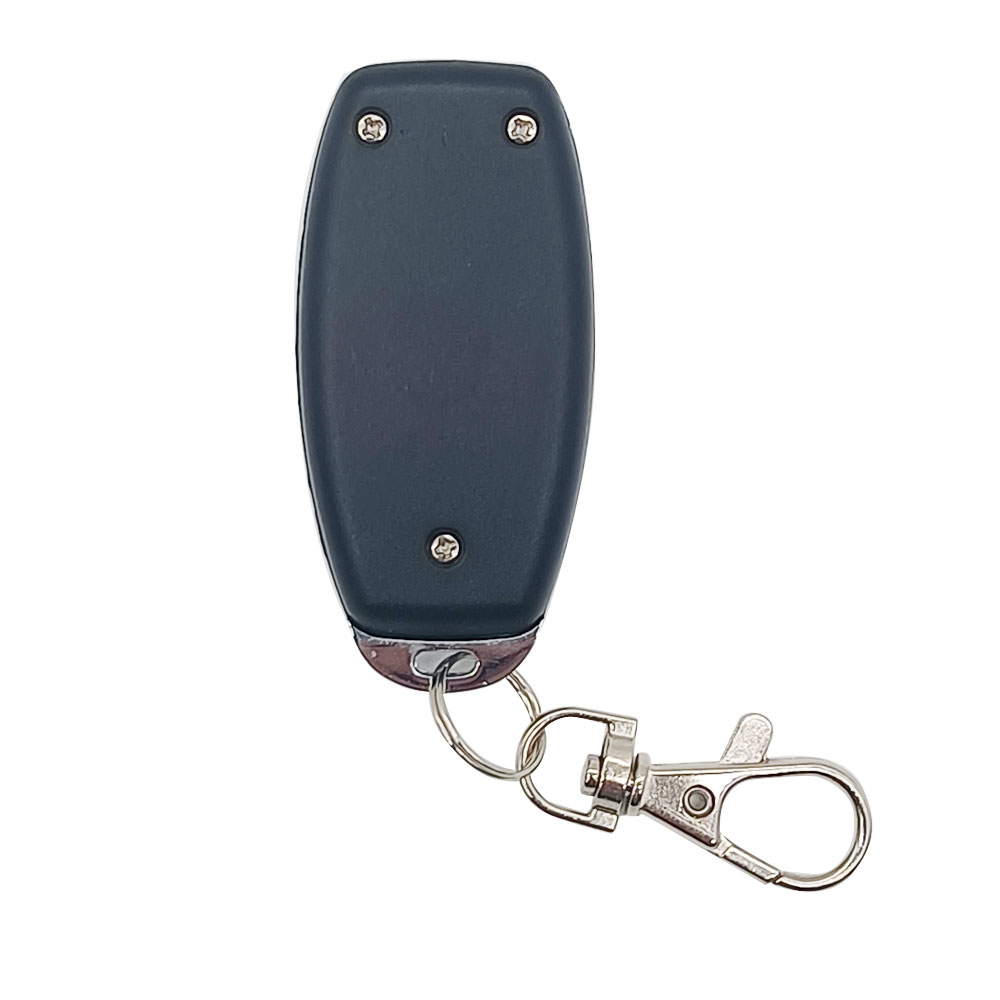

Paramètres de l'émetteur:

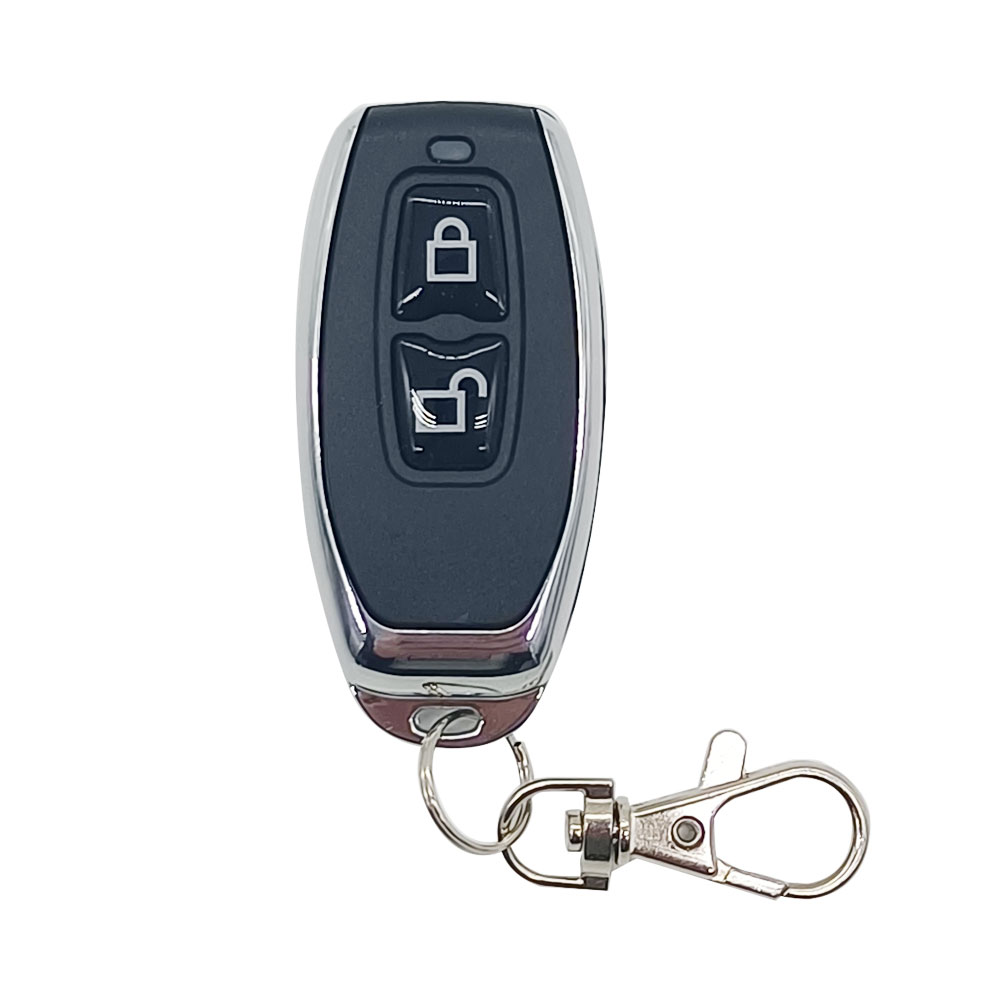

Modèle: CQ-2
Canal/bouton: 2
Symbole de bouton: «ON», «OFF»
Voltage de travail: 6V (2 x CR2016-3V batterie à bouton, peut être utilisée pour 12 mois)
Courant de travail: ≤12mA
Fréquence de travail: 433Mhz
Chip de codage: EV1527
Distance d’émission: 50m / 150ft (théoriquement)
Mode de modulation: ASK
Dimension unitaire: 60mm x 32mm x 10mm

Correspondant à l'émetteur:
Le récepteur peut fonctionner avec différents émetteurs.
Quand vous réglez le récepteur en mode autoblocage, en mode momentané ou en mode retard, il devrait fonctionner avec un émetteur avec seul bouton, par exemple modèle HR-1 (50 mètres), C-1 (100 mètres), CP-1 (500 mètres), or CB-1 (1000 mètres) etc.
Quand vous réglez le récepteur en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle HR-2 (50 mètres), C-2 (100 mètres), CP-2 (500 mètres), or CB-2 (1000 mètres) etc.

Gamme de Travail:
Avec un émetteur (par exemple CQ-2) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 50 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-2.

Réglage les modes différents de contrôle:
1) Réglage du mode autoblocage: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 3 fois en continuellement, Relâcher le bouton.
Mode d'autoblocage (Travailler avec émetteur CQ-1): Presser le bouton -> Ouvert; presser le bouton encore une fois -> Fermé.
Presser le bouton de l'émetteur: La lampe connectée est allumée.
presser le bouton encore une fois: La lampe connectée est éteinte.

2) Réglage du mode momentané: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 2 fois en continuellement, Relâcher le bouton.
Mode de momentané (Travailler avec émetteur CQ-1): Presser et maintenez le bouton -> Ouvert; Relâcher le bouton -> Fermé.
Presser et maintenez le bouton sur l'émetteur: La lampe connectée est allumée.
Relâchez le bouton: La lampe connectée est éteinte.

3) Réglage du mode d'interblocage: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 1 fois en continuellement, Relâcher le bouton.
Mode d'interblocage (Travailler avec émetteur CQ-2): Presser le bouton -> Ouvert, Presser l'autre bouton -> Fermé.
Presser le bouton «ON» sur l'émetteur: La lampe connectée est allumée.
Presser le bouton «OFF» sur l'émetteur: La lampe connectée est éteinte.

4) Réglage du mode de Retard: Presser et maintenez le bouton le récepteur jusqu'à ce que la LED de signal clignote 4 fois en continuellement, Relâcher le bouton.
Mode de délai (Travailler avec émetteur CQ-1): Presser le bouton -> Ouvert; Puis Fermé par lui-même après 5 secondes.
Presser le bouton de l'émetteur: La lampe connectée est allumée.
Après 5 secondes: La lampe connectée est éteinte automatiquement.
