Application :
Ce récepteur est un appareil électrique avec avec les sorties d'alimentation
en CA de 2 canaux, lui et l'émetteur forment un système de télécommande sans
fil. Ce système peut être utilisé dans tous les types d'automatisation
industrielle, agriculture, entreprise, maison, usine, ferme, garage,
véhicule, bateau, véhicule aérien, etc. Il peut contrôler à distance
différents CA équipements sur terre, eau et air, tels que les lumières, les
portes, les fenêtres, les lampes, les prises, les serrures, les sirènes, les
radiateurs, les moteurs, les ventilateurs, les treuils, les rideaux, les
stores, les actionneurs linéaires, les électrovannes électriques et les
systèmes d'alarme de sécurité. Les applications sont infinies.
Caractéristiques :
Commande sans fil, facile à installer.

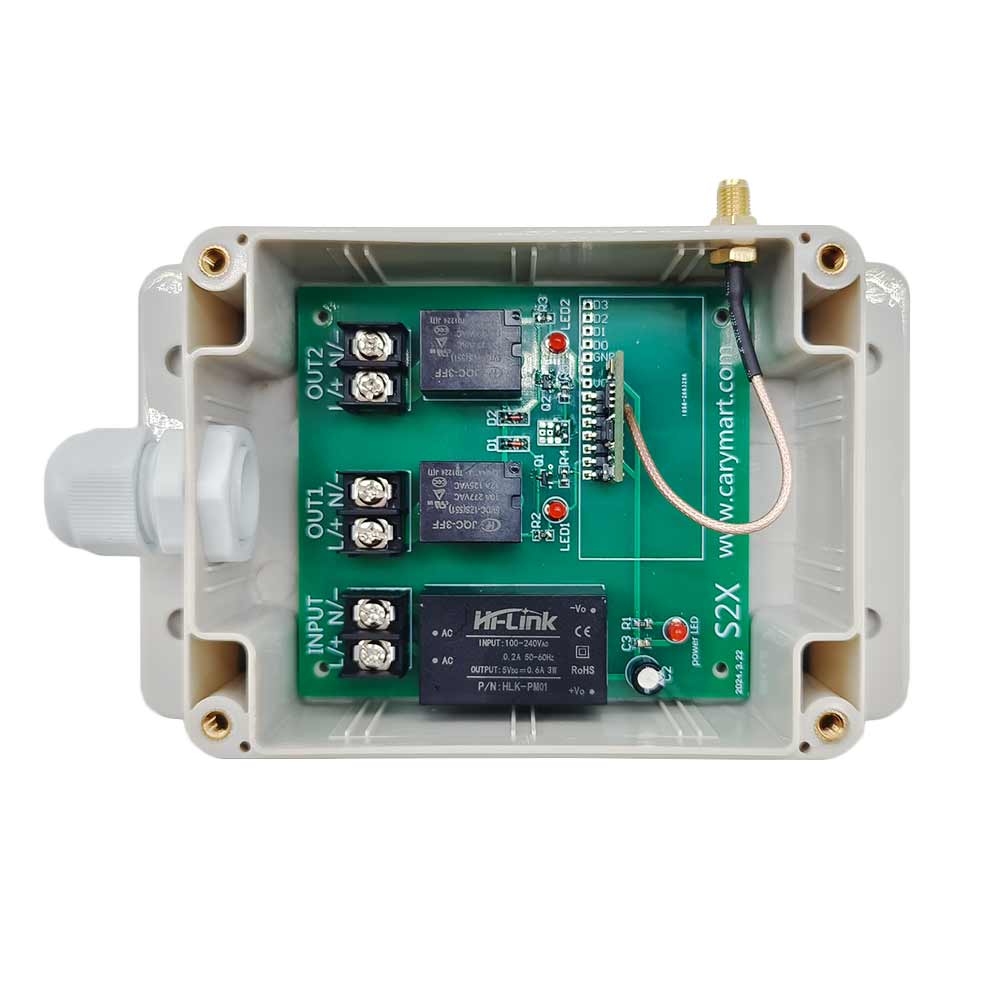

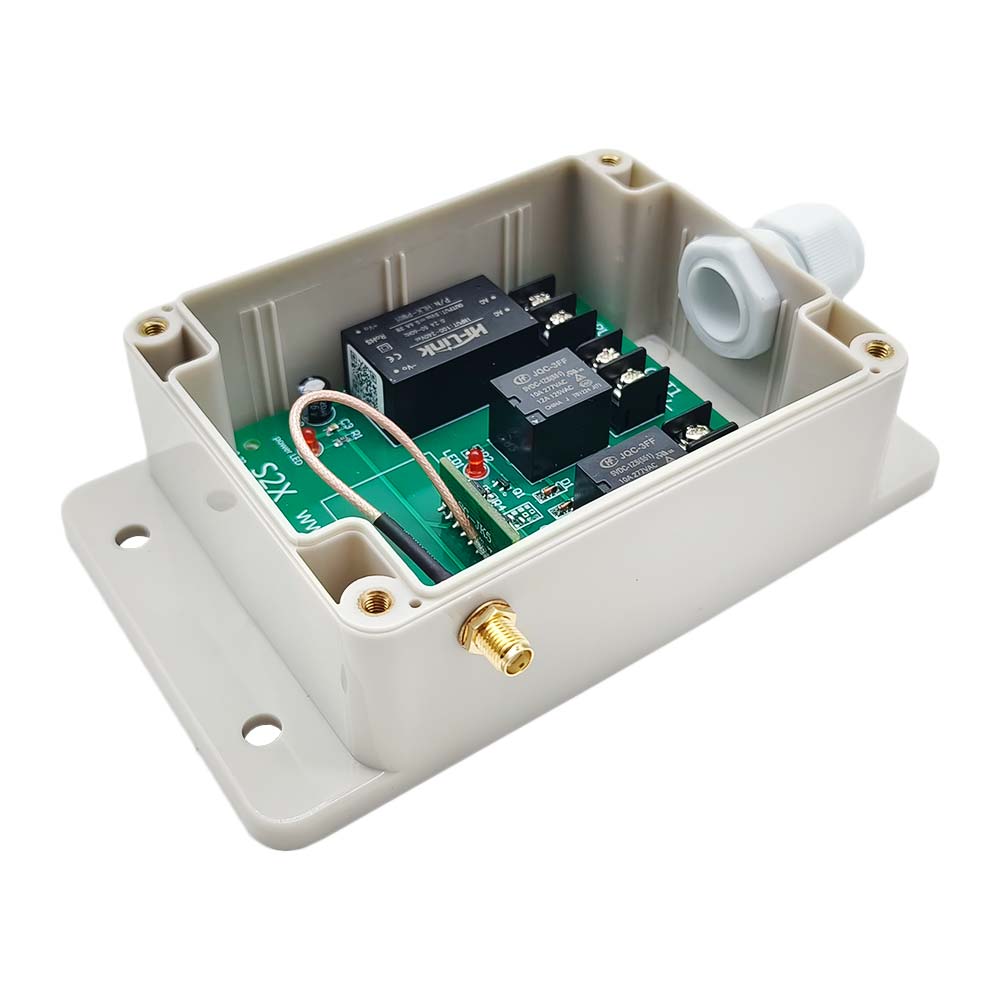

Etanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé en plein air.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux
États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne,
Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un
voltage de CA 110~240V (110V/120V/220V/240V).
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S2X-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 2 canaux
Type de sortie : CA 110~240V (110V/120V/220V/240V)
Courant de charge maximum du relais : 10A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
4 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage,
Momentané + Autoblocage
Température de fonctionnement : -20°C ~ +70°C

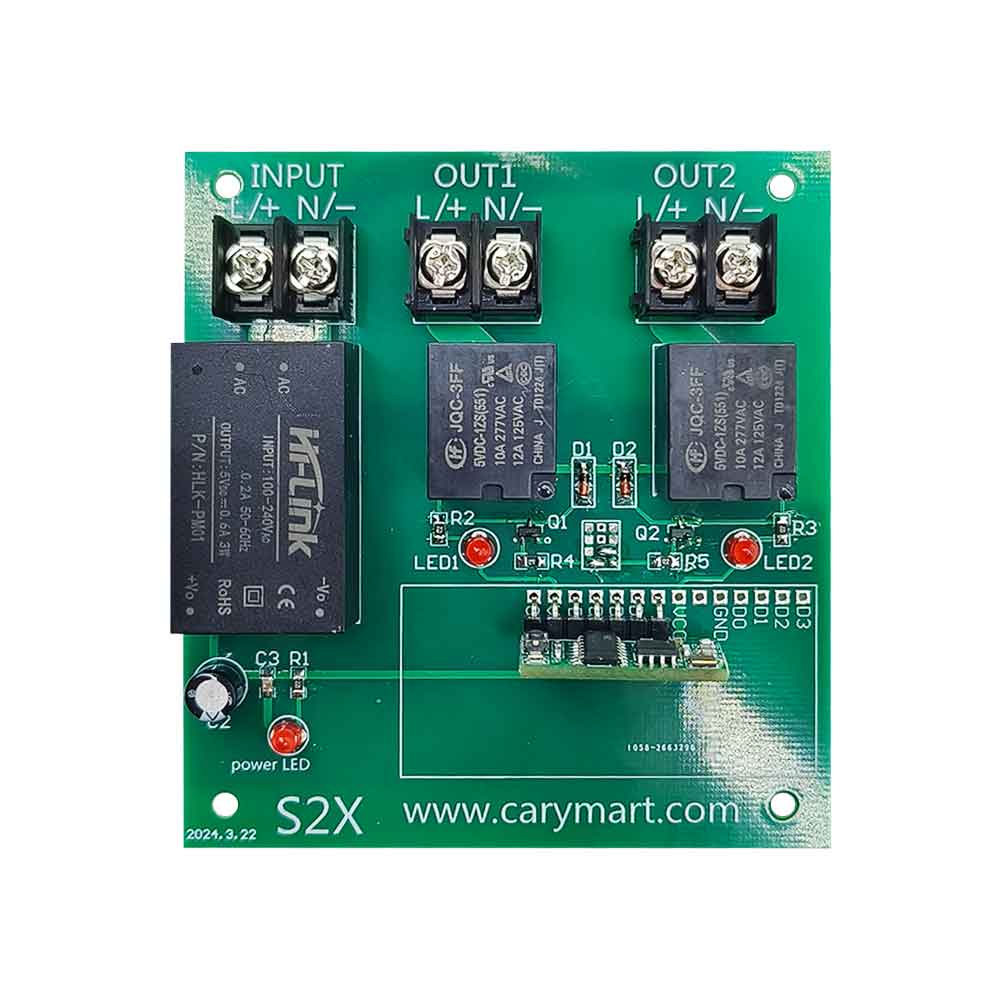

Dimension de PCB: 88 x 80 x 18 mm

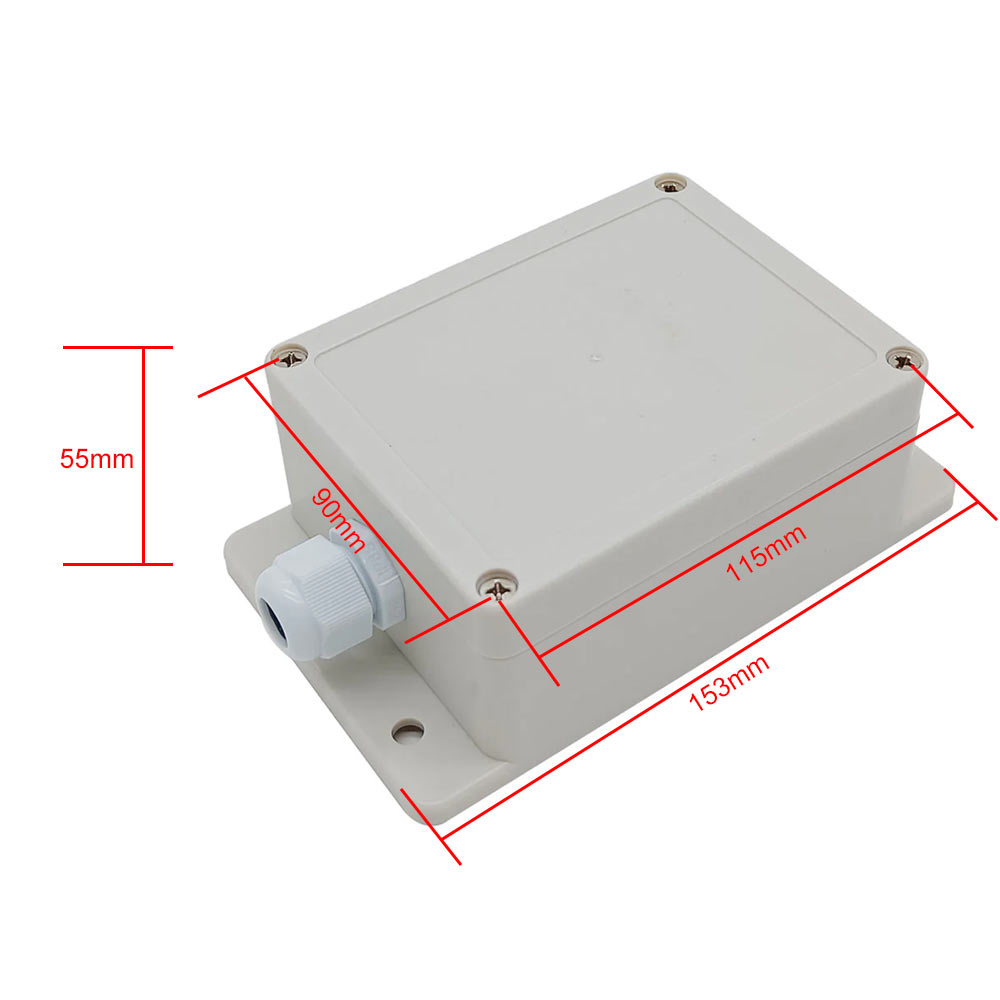

Dimension de Case: 115 x 90 x 55 mm
Émetteurs correspondants :
Le récepteur peut travailler avec les différents émetteurs, par exemple
modèle
C-2
/
C-3
(100M),
CWB-2
/
CWB-3
(50M, étanche),
CP-2
/
CP-3
(500M), ou
CB-2
/
CB-3
(1000M) etc.
Quand vous réglez le récepteur en mode Autoblocage ou en mode Momentané, il
devrait fonctionner avec un émetteur avec deux boutons, par exemple modèle
C-2, CWB-2, CP-2, ou CB-2 etc.
Quand vous réglez le récepteur en mode Interblocage, il devrait fonctionner
avec un émetteur avec trois boutons, par exemple modèle C-3, CWB-3, CP-3, ou
CB-3 etc.
Gamme de Travail :
Avec un émetteur (par exemple C-2) pour former un système complet, le
maximum distance de travail peut arriver jusqu'à 100 mètres dans un champs
libre.
La distance de travail maximale est une donnée théorique, elle doit être
utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais
dans la pratique, il sera gêné par des arbres, des murs ou d'autres
constructions, et sera interféré par d'autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
installer une antenne externe sur le récepteur, vous pouvez également
utiliser un répéteur de signal, vous pouvez également utiliser un émetteur
haute puissance, tel que l'émetteur CB-2 ou CB-3.
Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements CA 110~240V.

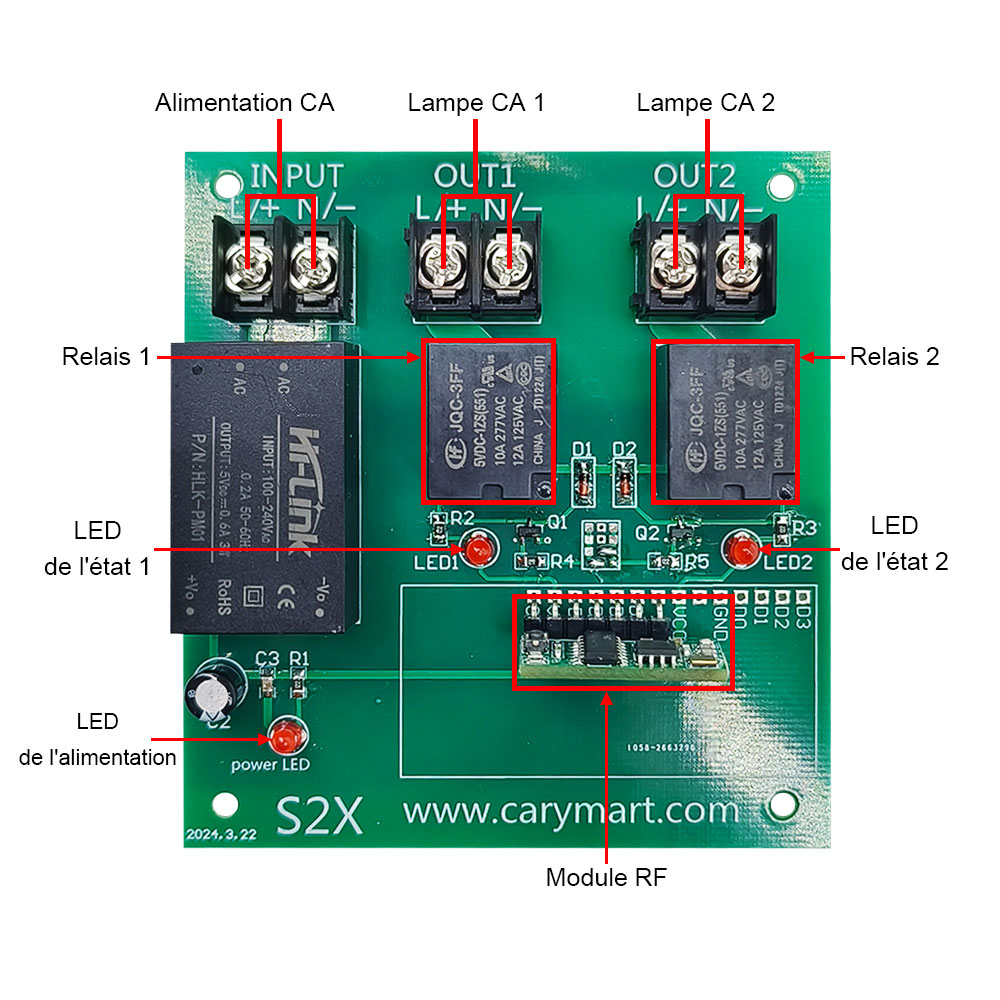

Câblage :
Si vous voulez contrôler un lampe CA 220V, faire comme suivant :

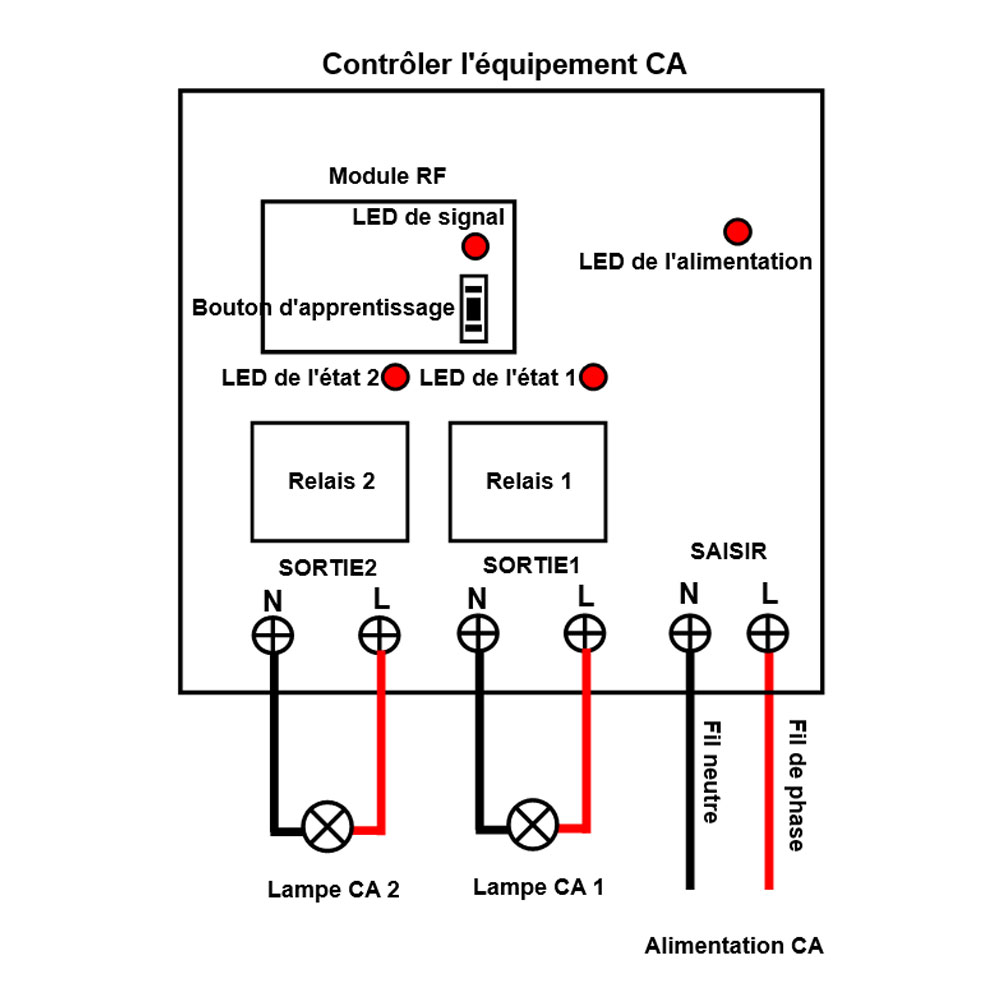

1) Connecter le fil de phase de l'alimentation en CA à la borne de
l'ENTRÉE, et connecter le fil neutre de l'alimentation en CA à la borne
de l'ENTRÉE.
2) Connecter la pôle sous tension de la lampe CA à la borne de SORTIE
et connectez le pôle neutre de la lampe CA à la borne de SORTIE.
Réglage de différents modes de travail :
Le récepteur sera réglé en mode autoblocage avant de quitter l'usine. Si
vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.
1) Réglage du mode momentané : Presser 2 fois sur le bouton d'apprentissage
du récepteur, le signal LED clignote en continu 2 fois puis s'éteint.
Le fonctionnement du mode momentané avec l'émetteur C-2 :
Presser et maintenez le bouton A sur l’émetteur : Les borne du
récepteur sortent l'alimentation en CA, et la lampe 1 connectée est allumée.
Relâchez le bouton A : Les borne du récepteur arrêtent de sortir,
et la lampe 1 connectée est éteint.
Presser et maintenez le bouton B sur l’émetteur : Les borne du
récepteur sortent l'alimentation en CA, et la lampe 2 connectée est allumée.
Relâchez le bouton B : Les borne du récepteur arrêtent de sortir,
et la lampe 2 connectée est éteint.
2) Réglage du mode autoblocage : Presser 3 fois sur le bouton
d'apprentissage du récepteur, le signal LED clignote en continu 3 fois puis
s'éteint.
Le fonctionnement du mode autoblocage avec l'émetteur C-2 :
Presser le bouton A de l'émetteur : Les borne du récepteur sortent
l'alimentation en CA, et la lampe 1 connectée est allumée.
Presser le bouton A encore une fois : Les borne du récepteur
arrêtent de sortir, et la lampe 1 connectée est éteint.
Presser le bouton B de l'émetteur : Les borne du récepteur sortent
l'alimentation en CA, et la lampe 2 connectée est allumée.
Presser le bouton B encore une fois : Les borne du récepteur
arrêtent de sortir, et la lampe 2 connectée est éteint.
3) Réglage du mode d’interblocage : Presser 4 fois sur le bouton
d'apprentissage du récepteur, le signal LED clignote en continu 4 fois puis
s'éteint.
Le fonctionnement du mode d'interblocage avec l'émetteur C-2 :
Presser le bouton A sur l’émetteur : Les borne du récepteur
sortent l'alimentation en CA, et la lampe 1 connectée est allumée. Les borne
du récepteur arrêtent de sortir, et la lampe 2 connectée est
éteint.
Presser le bouton B sur l’émetteur : Les borne du récepteur
sortent l'alimentation en CA, et la lampe 2 connectée est allumée. Les borne
du récepteur arrêtent de sortir, et la lampe 1 connectée est
éteint.
4) Réglage du mode momentané (canal 1) + autoblocage (canal 2) : Presser 5
fois sur le bouton d'apprentissage du module récepteur, le signal LED
clignote en continu 5 fois puis s'éteint.
Comment correspondre l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le
signal LED sur le récepteur clignote une fois puis reste allumé, cela
signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour
1 fois, cela signifie que le bouton A couplage est réussi. Presser ensuite
sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois,
cela signifie que le bouton B couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à
2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte
l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur,
puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois
rapidement puis s'éteint, cela indique que tous les codes stockés ont été
supprimés avec succès.
Contenu :
1 x Récepteur: S2X-AC-ANT3
1 x Manuel d'utilisation
