Application :
Ce récepteur est un contrôleur sans fil pour le moteur CC ou le vérin
électrique CC, lui et l'émetteur forment un système émetteur-récepteur. Si
vous connectez un moteur CC à ce récepteur, vous pouvez faire tourner le
moteur dans le sens positif ou inverse par la télécommande. Si vous
connectez un vérin électrique CC à ce récepteur, vous pouvez exécuter le
vérin électrique pour s'étendre ou se rétracter par la télécommande. Vous
pouvez connecter deux interrupteurs de fin de course au récepteur et les
utiliser pour arrêter le moteur ou le vérin électrique. Vous pouvez
également connecter un interrupteur manuel au récepteur et les utiliser pour
contrôler le moteur ou le vérin électrique.
Caractéristique:
Commande sans fil, facile à installer.
Convient pour le moteur CC ou le vérin électrique CC.
Plage de tension de fonctionnement CC 9 ~ 36V.
Deux modes de travail.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse en
utilisant les boutons du récepteur ou par l'émetteur.
Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter en
utilisant les boutons du récepteur ou par l'émetteur.

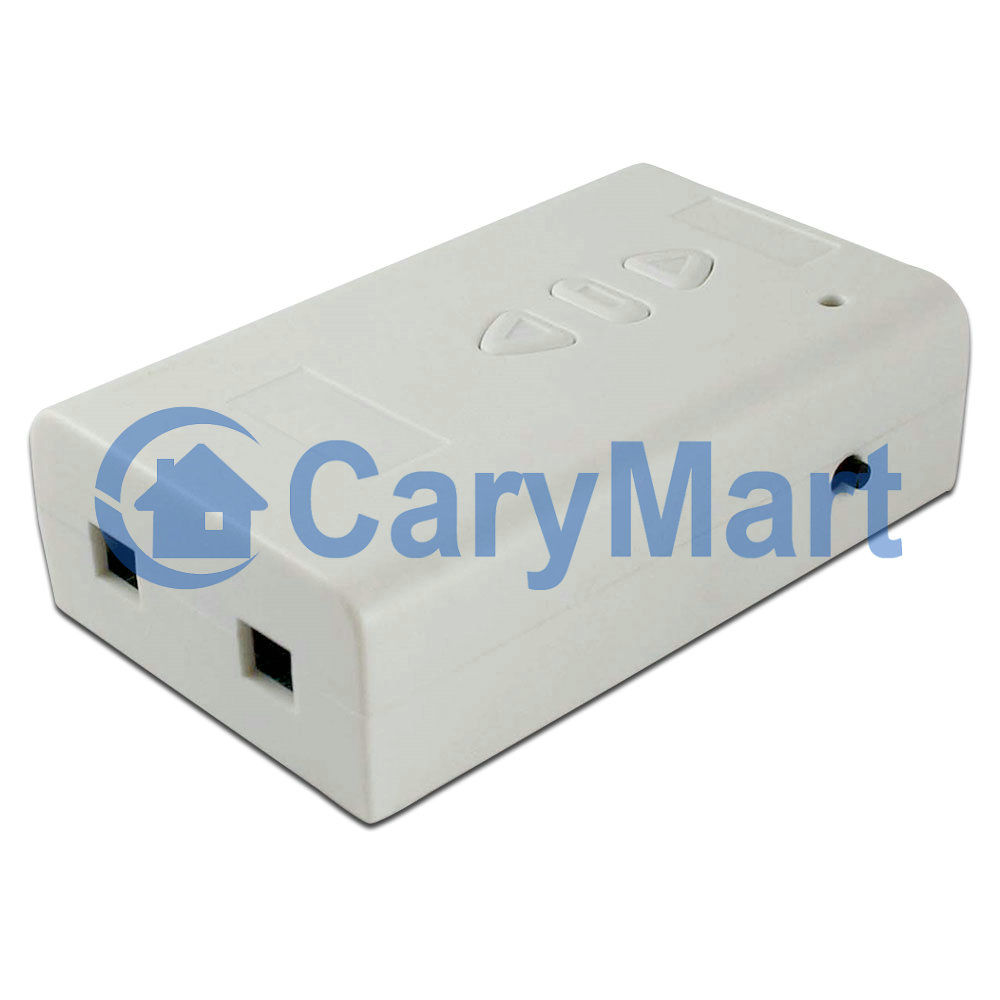

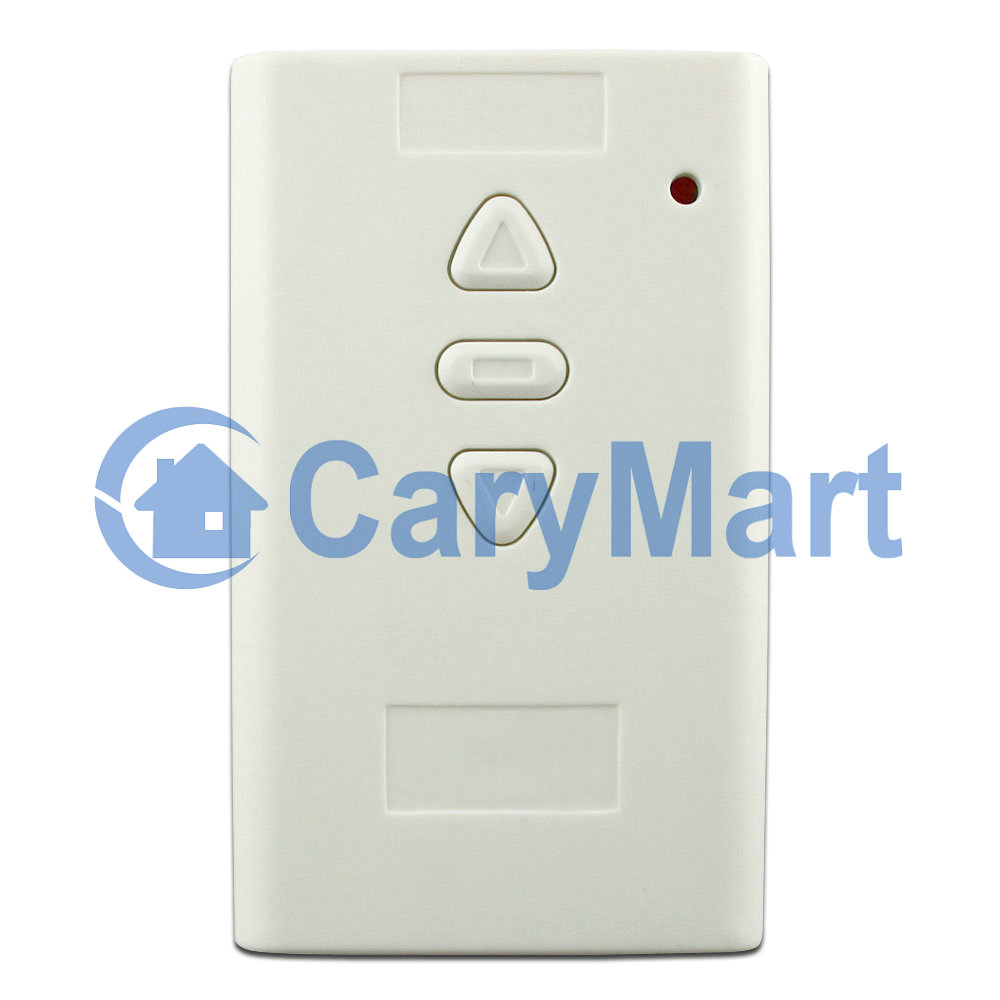

Avec trois boutons manuels : vous pouvez contrôler le moteur ou le vérin
électrique par des boutons manuels.
Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des
interrupteurs de fin de course ou des dispositifs externes pour arrêter le
moteur ou le vérin électrique.
Avec bornes de contrôle filaire : vous pouvez connecter des interrupteurs
manuels pour contrôler le moteur ou le vérin électrique.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de
travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur est doté des protections intégrées pour le courant inverse et
la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est
couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

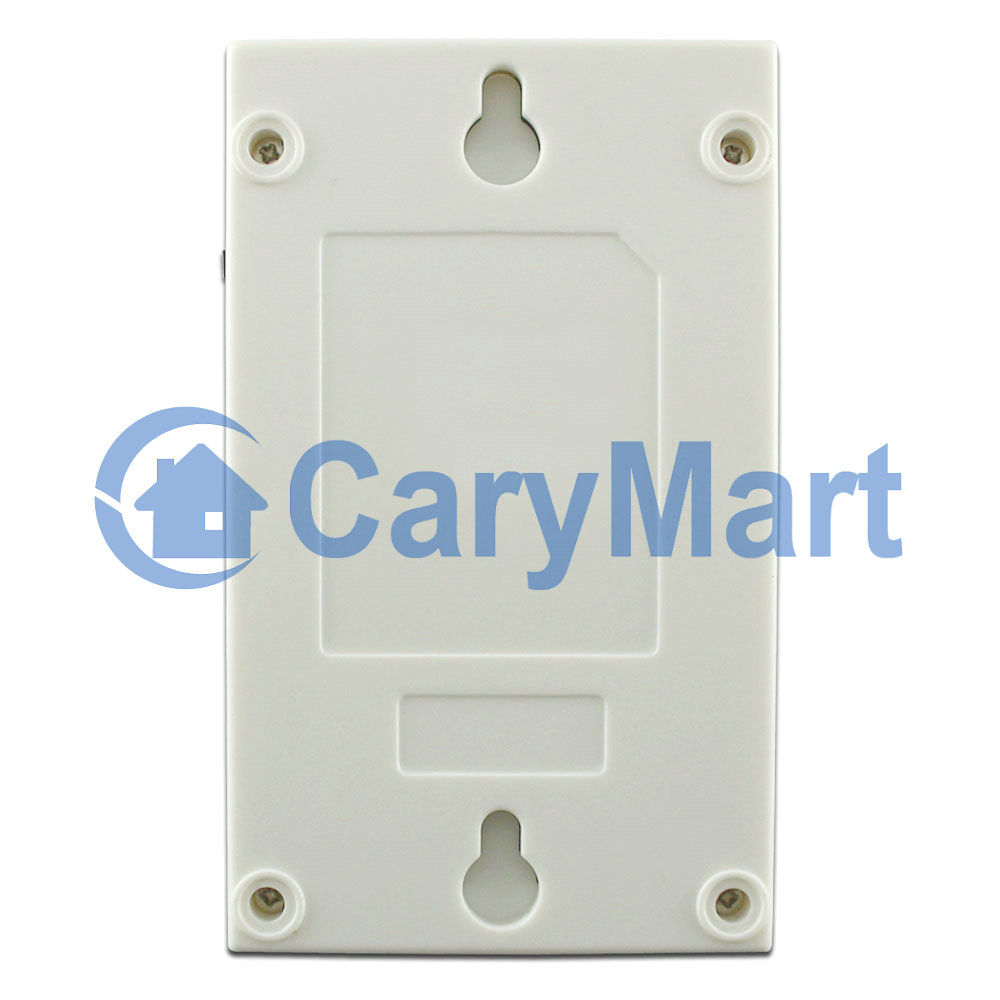

Paramètres de Récepteur :
Modèle : S1FC-DC
Tension de fonctionnement : 9~36 VCC
Tension de sortie : 9~36 VCC identique à la tension d'entrée
Fréquence de travail : 433.92MHz
Canal : 1 CH, peut fonctionner avec 1 moteur CC ou 1 vérin électrique
Courant Statique : ≤ 6mA
Courant maximal de travail : 10A, donc le courant de démarrage maximal du
vérin électrique ou du moteur ne peut pas dépasser 10A.
Gamme de fils pour les bornes : 22-14 AWG
Modes de travail : Momentané
Température de fonctionnement : -20°C ~ +70°C
Dimension de Boîtier : 100 x 60 x 30 mm
Paramètres du Émetteur / Télécommande:
Modèle: 0021050(CV-2-2)
Canal/bouton: 2
Symbole de bouton: ▲, ▼
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12
mois )
Courant de travail: 15mA
Fréquence de travail: 433Mhz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Dimension unitaire: 110 x 50 x18 mm
Émetteurs correspondants :
Ce récepteur peut fonctionner avec différents émetteurs, tels que les
modèles
CWC-3L
(étanche, 50 mètres),
C-2-2
ou
C-3-2
(100 mètres),
CP-2
ou
CP-3
(500 mètres),
CV-2-2
(500 mètres),
CG-3
(500 mètres) ou
CB-3-2
(1000 mètres).
1) Quand vous réglez le récepteur en mode momentané, il devrait fonctionner
avec un émetteur avec deux boutons, par exemple le modèle CP-2, C-2-2 ou
CV-2-2.
2) Quand vous réglez le récepteur en mode d'interblocage, il devrait
fonctionner avec un émetteur avec trois boutons, tel que le modèle CWC-3L,
C-3-2, CP-3, CG-3 ou CB-3-2.
Gamme de Travail :
Avec un émetteur (par exemple CV-2-2) pour former un système complet, le
maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs
libre.
La distance de travail maximale est une donnée théorique, elle doit être
utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais
dans la pratique, il sera gêné par des arbres, des murs ou d'autres
constructions, et sera interféré par d'autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Si vous avez besoin d'une distance de travail plus longue, vous pouvez
installer une antenne externe sur le récepteur, vous pouvez également
utiliser un répéteur de signal, vous pouvez également utiliser un émetteur
haute puissance, tel que l'émetteur CB-3-2.
Utilisation :
Le récepteur peut être utilisé pour contrôler un moteur ou un vérin
électrique en CC 12V / 24V.

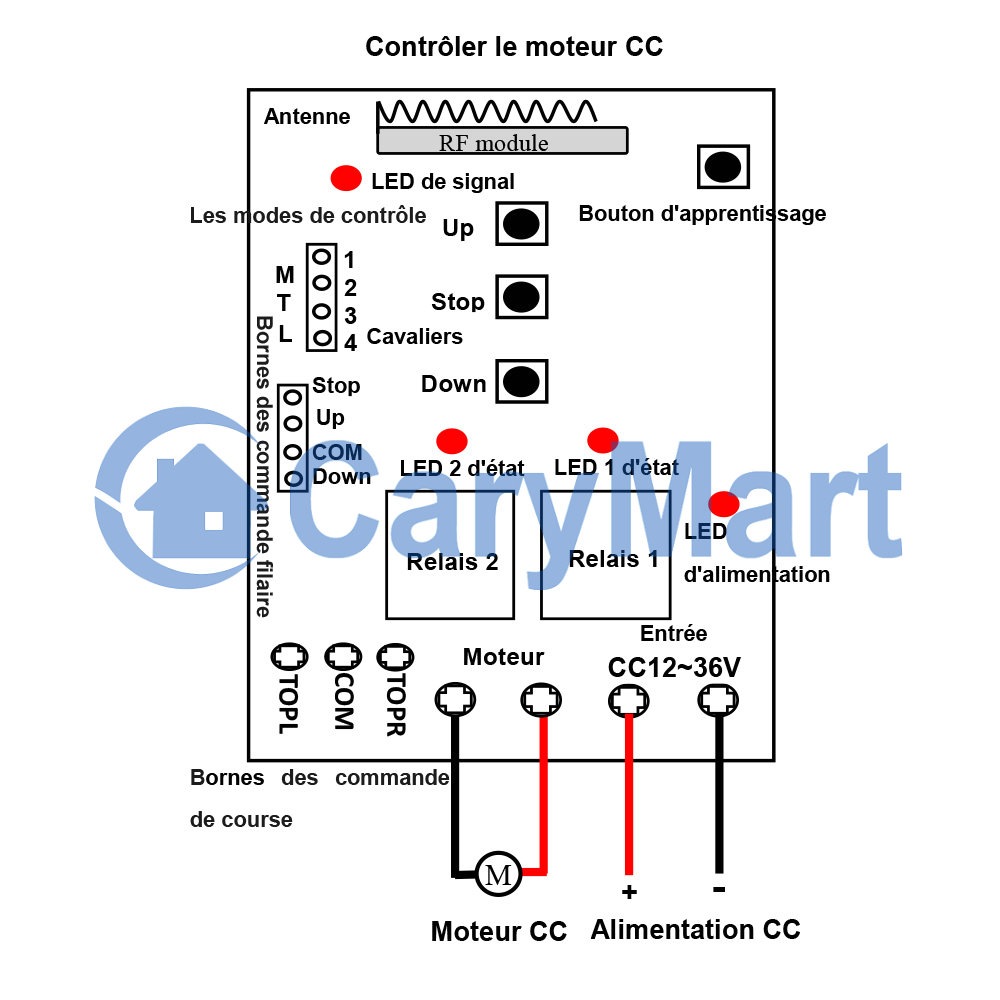

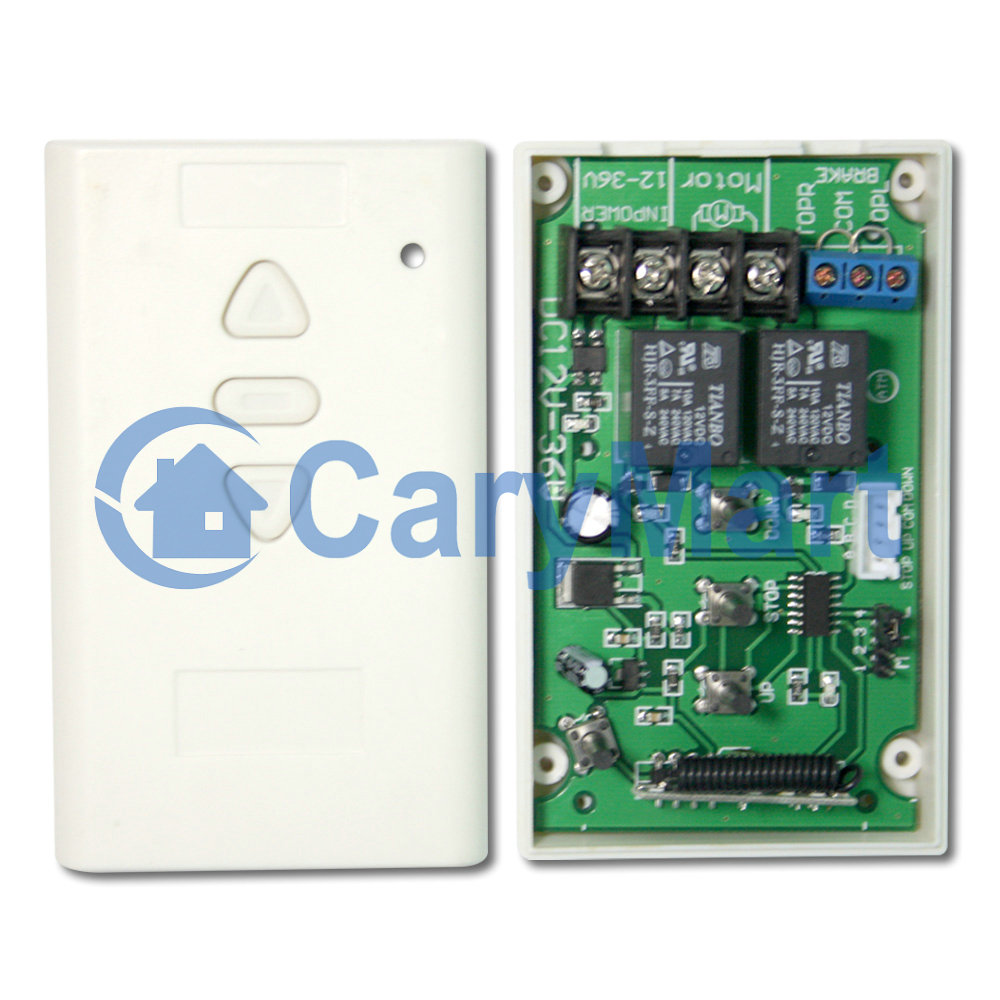

Câblage :
Si vous voulez contrôler un moteur ou un vérin électrique en CC 12V / 24V,
faire comme suivant :
1) Connectez le pôle positif de l'alimentation en CC à la borne + de l'entrée, et connectez le pôle négatif de l'alimentation en CC à la borne
- de l'entrée.
2) Connectez deux fils du moteur ou du vérin électrique aux bornes Moteur,
et vous pouvez échanger ces deux fils pour changer le sens de rotation du
moteur ou le sens de déplacement du vérin électrique.
Opération:
Le fonctionnement par l'émetteur, tel que CV-2-2:
Presser et maintenez le bouton ▲ de l’émetteur : le moteur tourne dans le
sens positif, ou le vérin électrique s'étend vers l'extérieur.
Relâcher le bouton ▲ : le moteur ou le vérin électrique s'arrête.
Presser et maintenez le bouton ▼ de l’émetteur : le moteur tourne dans le
sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Relâcher le bouton ▼ : le moteur ou le vérin électrique s'arrête.
Le fonctionnement du récepteur :
Presser et maintenez le bouton ▲ du récepteur : le moteur tourne dans le
sens positif, ou le vérin électrique s'étend vers l'extérieur.
Relâcher le bouton ▲ : le moteur ou le vérin électrique s'arrête.
Presser et maintenez le bouton ▼ du récepteur : le moteur tourne dans le
sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Relâcher le bouton ▼ : le moteur ou le vérin électrique s'arrête.
Le fonctionnement du récepteur :
Presser et maintenez le bouton ▲ du récepteur : le moteur tourne dans le
sens positif, ou le vérin électrique s'étend vers l'extérieur.
Relâcher le bouton ▲ : le moteur ou le vérin électrique s'arrête.
Presser et maintenez le bouton ▼ du récepteur : le moteur tourne dans le
sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Relâcher le bouton ▼ : le moteur ou le vérin électrique s'arrête.

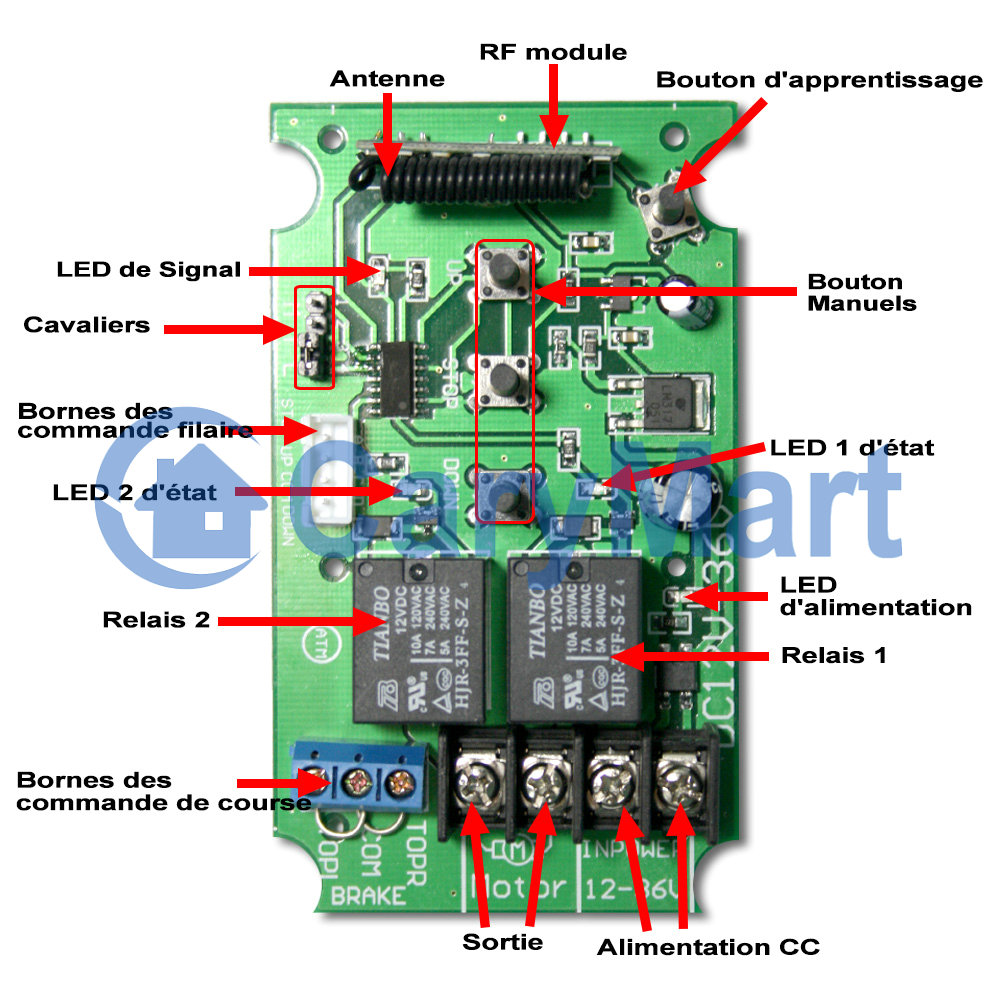

Les bornes de contrôle de limite :
Le récepteur a des bornes des commande de course, et vous pouvez connecter
des appareils externes (avec contact normalement fermé), tels que des
capteurs, des interrupteurs de fin de course aux bornes des commande de
course, puis les utiliser pour arrêter le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter un interrupteur de fin de course
normalement fermés aux bornes TOPR et COM, et connecter un autre
interrupteur de fin de course normalement fermé aux bornes TOPL et COM.
Lorsque le moteur tourne dans le sens positif, ou que le vérin électrique
s'étend, si deux bornes TOPR et COM sont déconnectées, le moteur ou le
vérin électrique s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens de l'inversion, ou que le vérin
électrique se rétracte, si deux bornes TOPL et COM sont déconnectées, le
moteur ou le vérin électrique s'arrête automatiquement.
Les bornes de contrôle filaire :
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des
appareils externes (avec un contact normalement ouvert), tels que des
interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser pour contrôler le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de
contrôle filaire STOP, UP, COM et DOWN selon le schéma de câblage
suivant.
Lorsque vous connectez deux bornes UP et COM, le moteur tourne dans le
sens positif ou le vérin électrique électrique s'étend. Et lorsque vous
déconnectez deux bornes UP et COM, le moteur ou le vérin électrique
s'arrête.
Lorsque vous connectez deux bornes DOWN et COM, le moteur tourne en sens
inverse ou le vérin électrique électrique se rétracte. Et lorsque vous
déconnectez deux bornes DOWN et COM, le moteur ou le vérin électrique
s'arrête.
Comment appairer l'émetteur au récepteur :
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine.
1) Presser le bouton d'apprentissage dans le récepteur pour 1~2 secondes, le
LED de signal sur le récepteur est allumée, ça veut dire que le récepteur
entre dans l'état d'apprentissage.
2) Presser le bouton ▲ de l'émetteur, la LED de signal clignote deux fois;
Puis presser le bouton ▼ de l'émetteur, la LED de signal clignote deux fois;
Puis presser le bouton ■ de l'émetteur, la LED de signal clignote deux fois;
Enfin presser le bouton d'apprentissage du récepteur, la LED de signal
s'éteint, ça veut dire que l'apprentissage est réussi.
3) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur :
Nous avons couplé l'émetteur au récepteur, si vous ne voulez pas que le
récepteur fonctionne avec l'émetteur, vous pouvez supprimer tous les codes
d'émetteur stockés dans le récepteur.
Opération : Presser et maintenez le bouton d'apprentissage dans le récepteur
pour 4~5 secondes jusqu'à ce que la LED de signal clignote 3 fois puis
s'éteigne, cela signifie que tous les codes stockés ont été supprimés avec
succès.
Contenu :

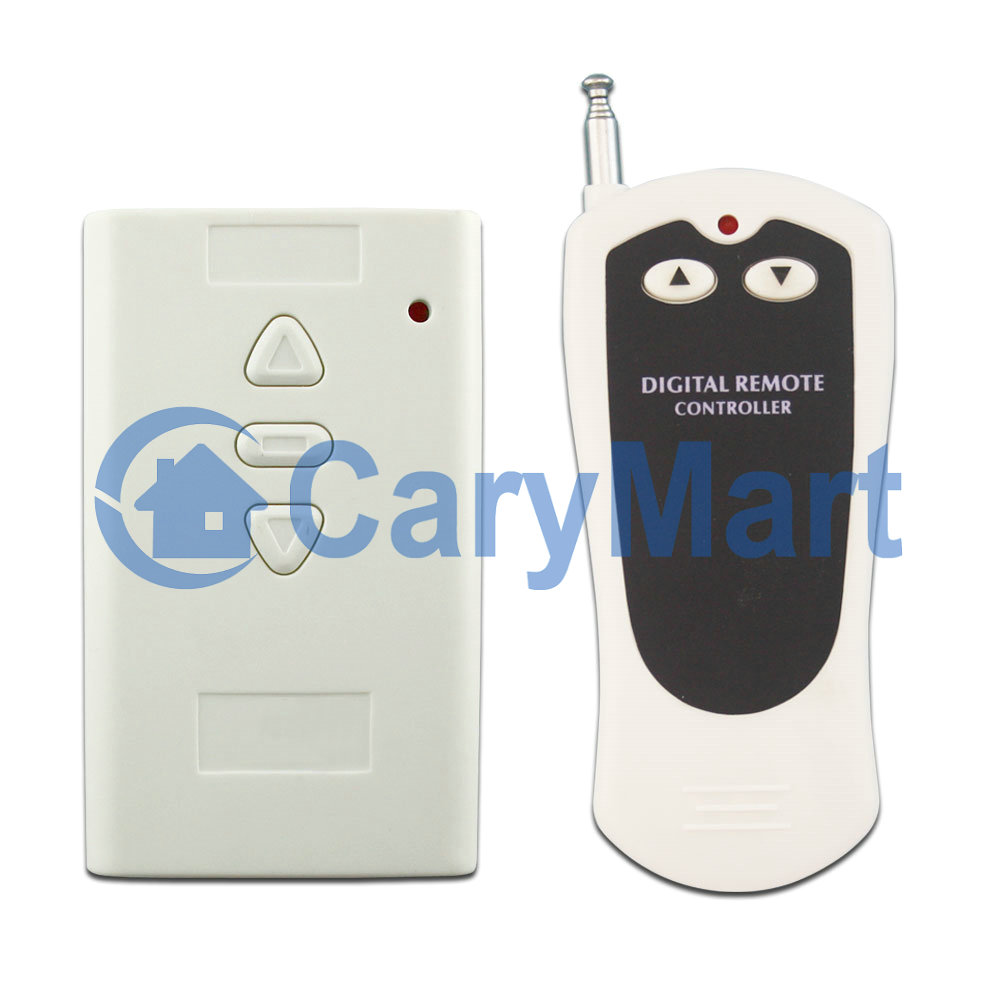

1 × Récepteur : S1FM-DC
1 x Émetteur (Télécommande): CV-2-2
1 × Manuel d'utilisateur
