Kit de Contrôle à Distance du Moteur CA Rotation Inverse Positive

Manual

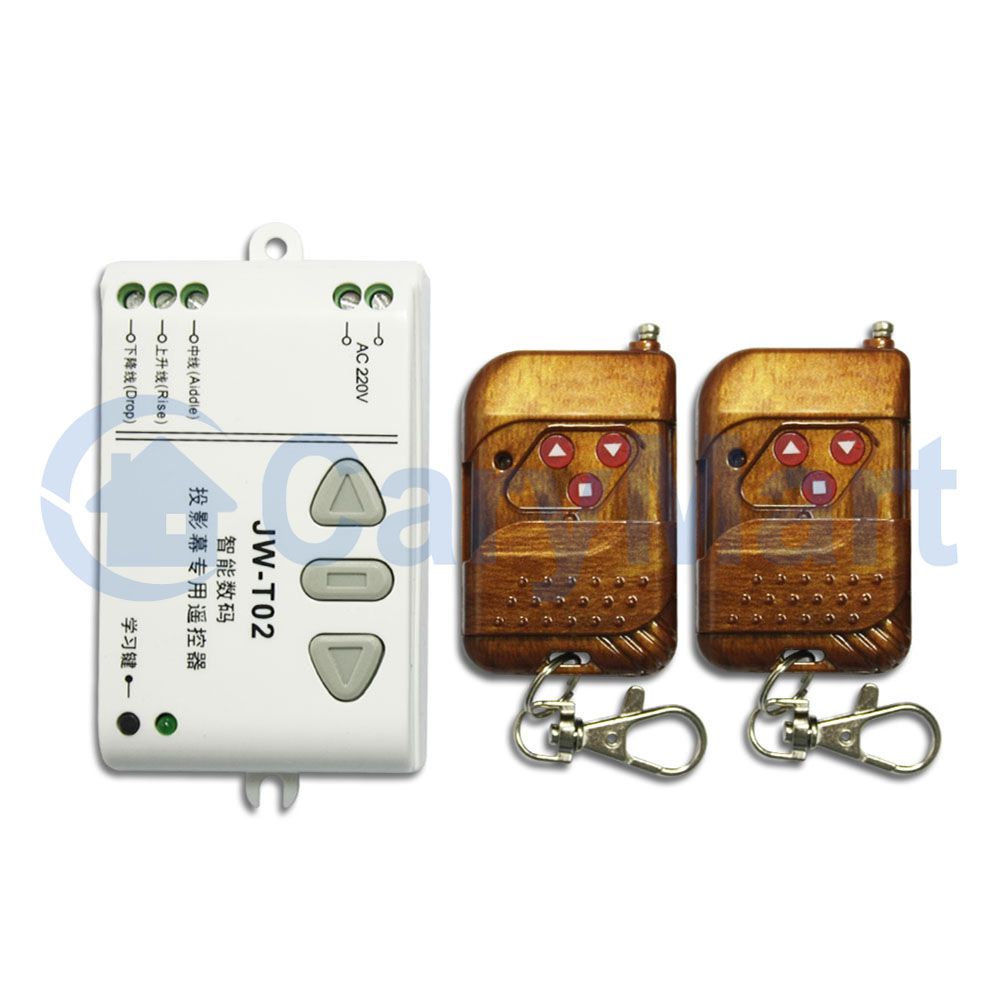

Contenu:
1 x récepteur: S1F2-AC
1 x Émetteur: C-3-2L
1 x Manuel utilisateur

Caractéristiques:
Application: Il peut être utilisé dans les rideaux électriques, hangar rétractable, volets roulants, écrans de projection, auvents, treuils, convoyeurs ou d'autres appareils et équipements avec les moteurs CA, Il peut contrôler la rotation du moteur CA dans le sens positif ou inverse.
Commande sans fil, facile à installer.
Vous pouvez tourner un moteur dans le sens positif ou inverse avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Vous pouvez appuyer sur trois boutons manuels sur le récepteur pour commander le moteur.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres.
Avec protection contre les surintensités.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

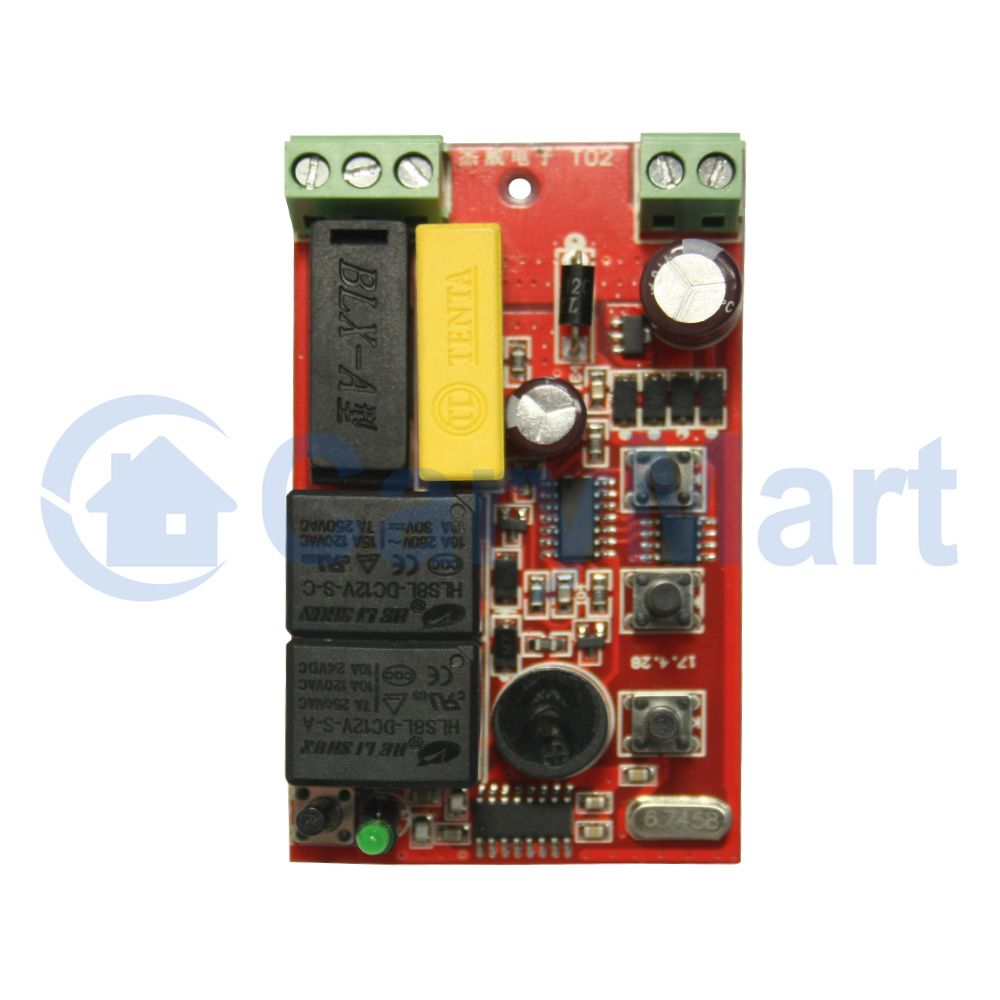

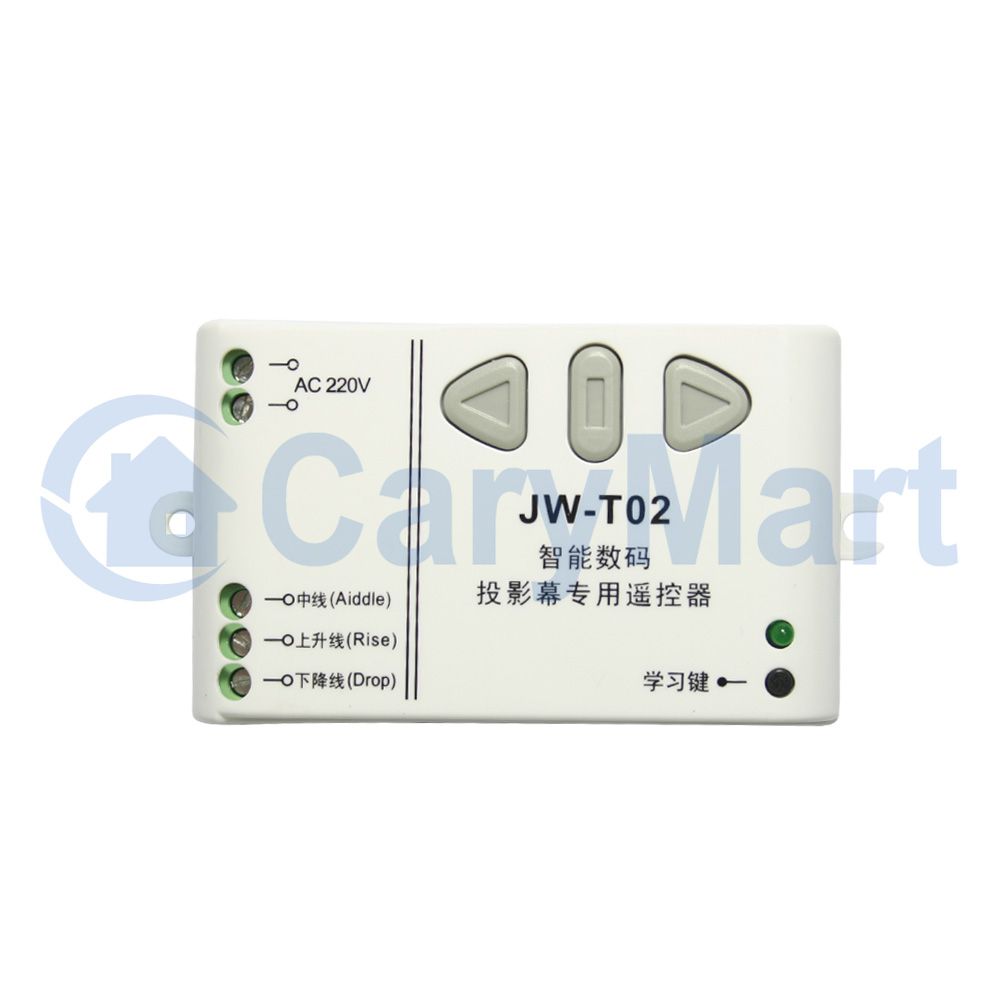

Paramètres de récepteur:

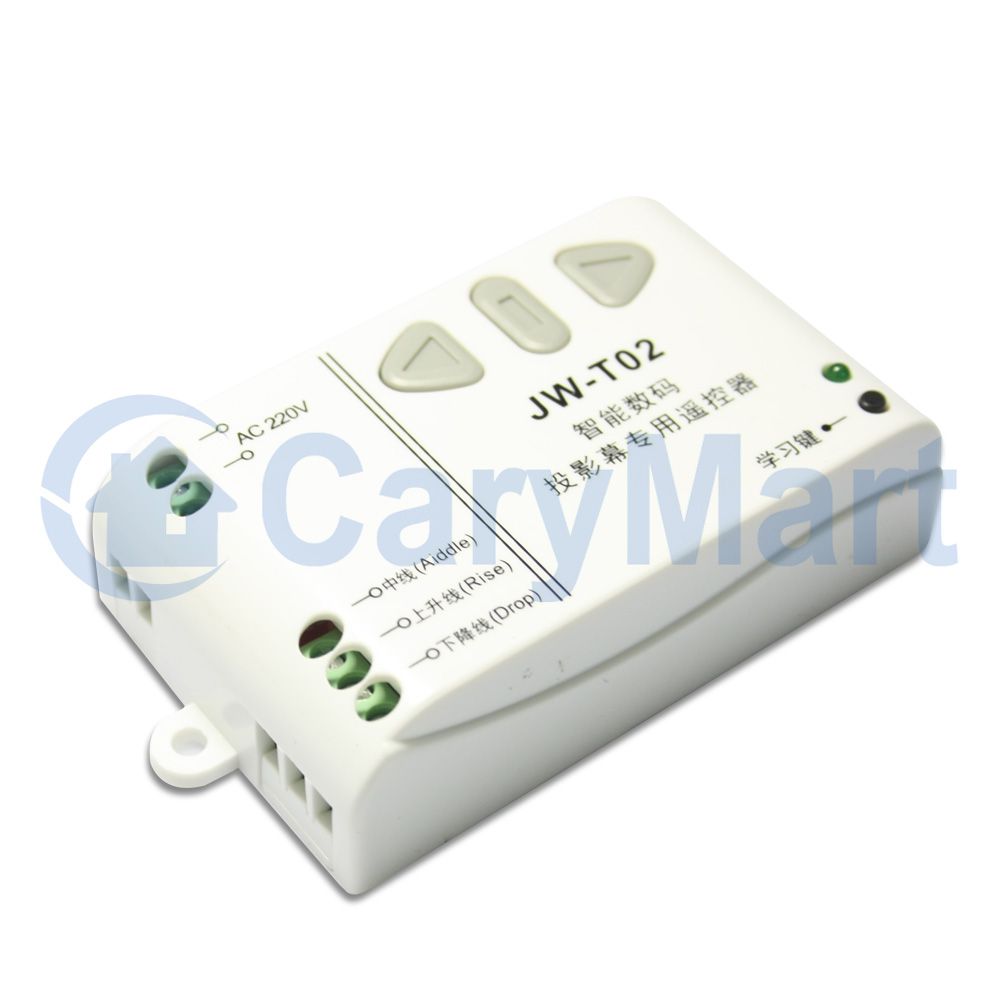

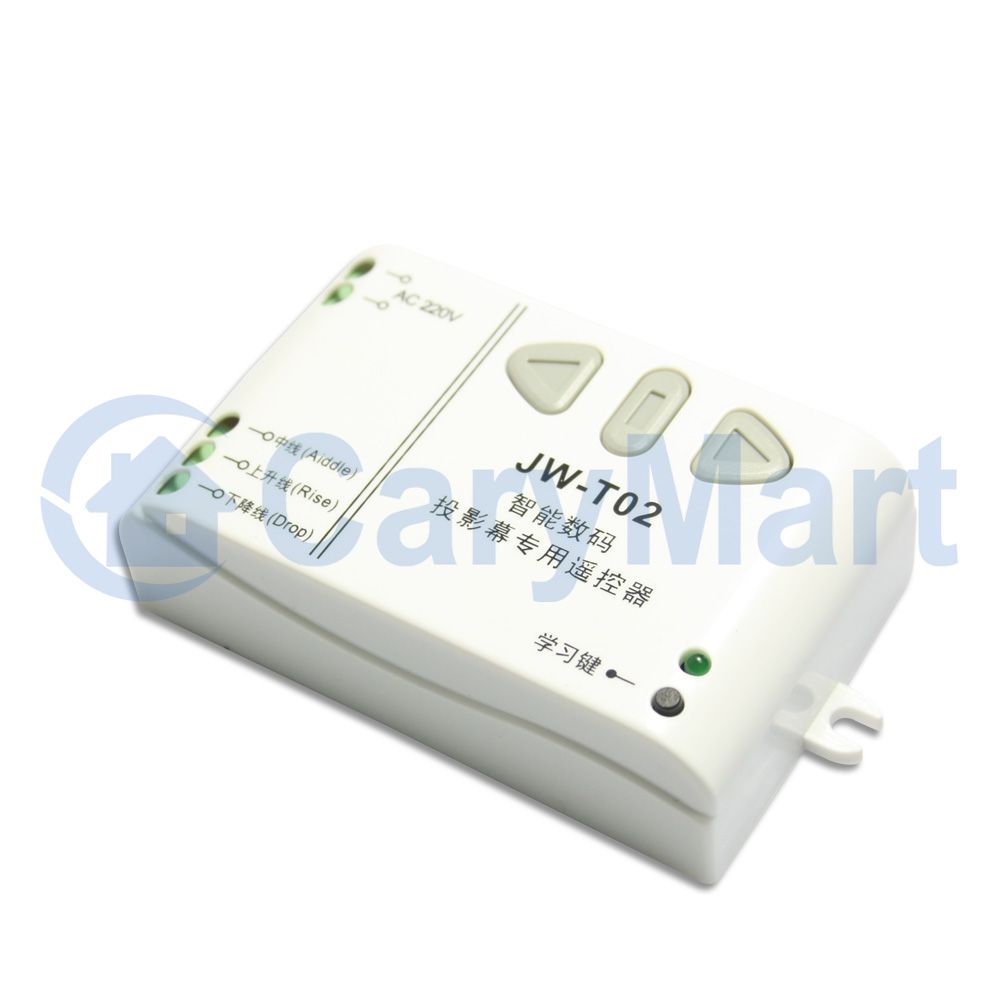

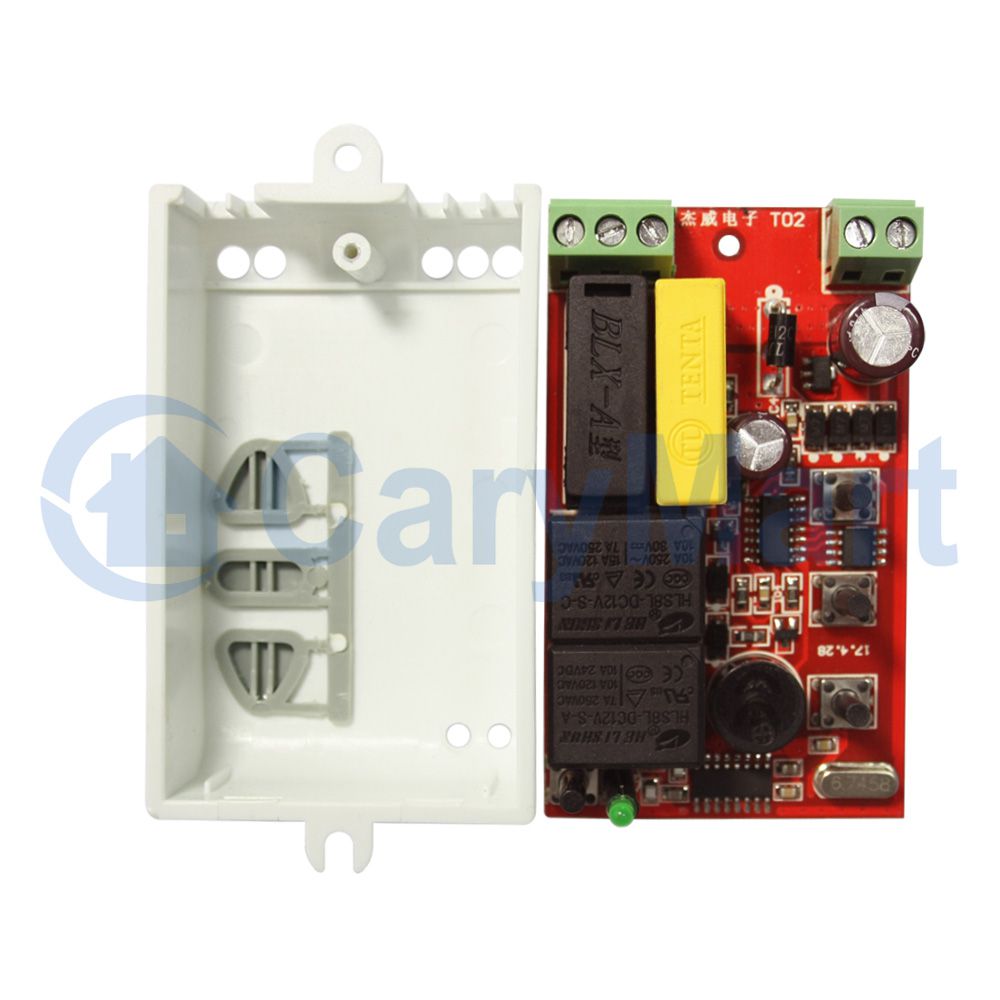

Modèle: S1F2-AC
Alimentation (voltage de travail): CA100~240V (110V/120V/220V/240V)
Sortie: CA100~240V (110V/120V/220V/240V)
Préquence de travail: 433MHz
Canal: 1 canal,  peut travailler avec un moteur
Courant statique: ≤ 6mA
Courant de travail maximum: 3A
Puissance de charge maximale: 500 W, si le moteur à haute puissance de contrôle, veuillez utiliser des contacteurs CA externes.
Dimension de boîte: 85mm x 52mm x 25mm
Travailler avec des émetteurs à code fixe ou des émetteurs de code d'apprentissage.

Paramètres de Émetteur:

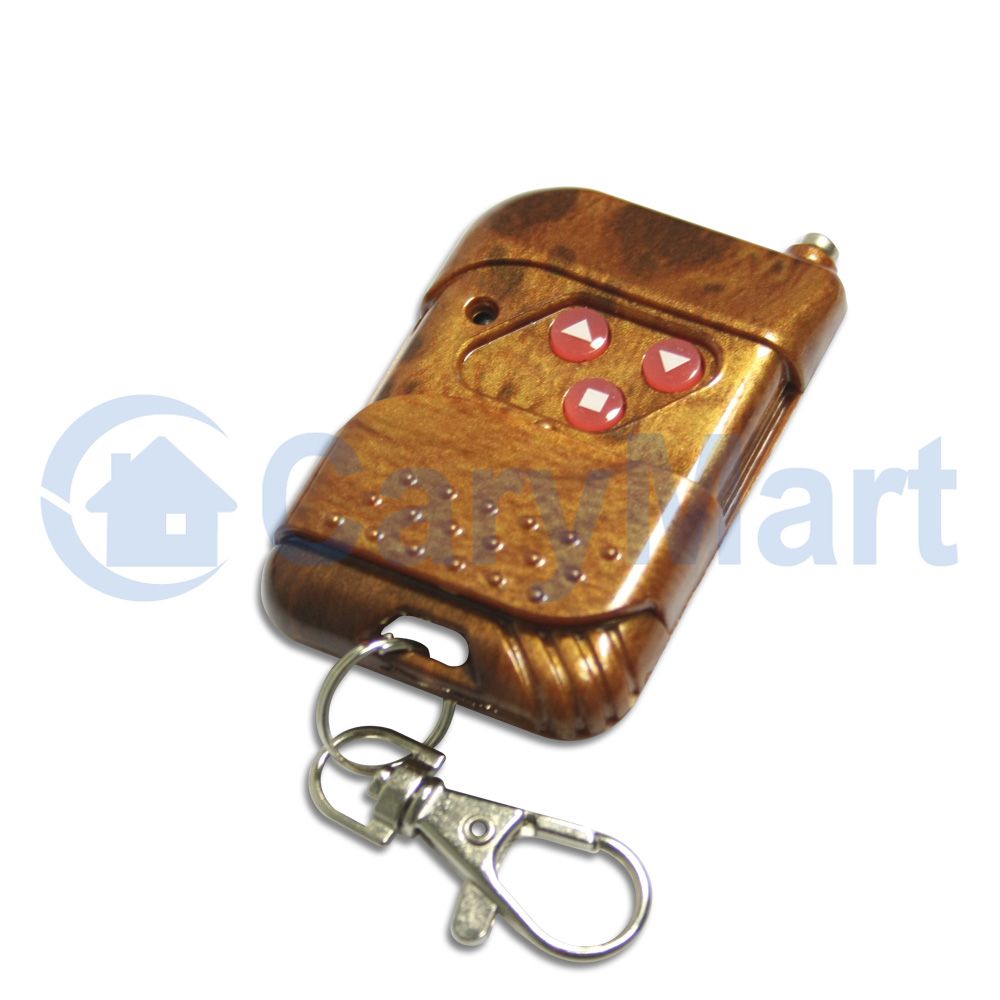

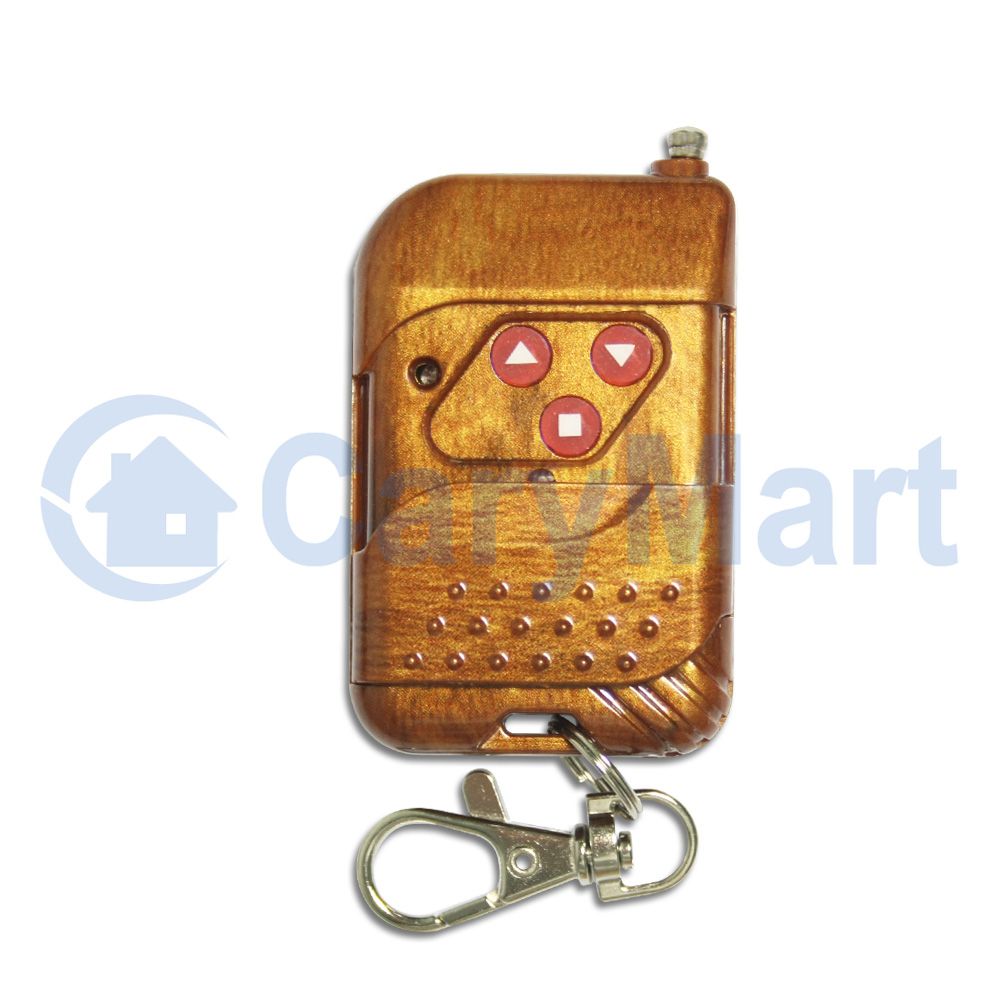

Modèle : 0021076(C-3-2L)
Avec couvercle coulissant. Glisser vers le haut quand il ne travail pas (pour protéger le bouton) . Glisser vers le bas et le bouton apparaît.
Couleur d’aspect : bois
Canal/bouton :3
Symbole de bouton : 5, 6, <

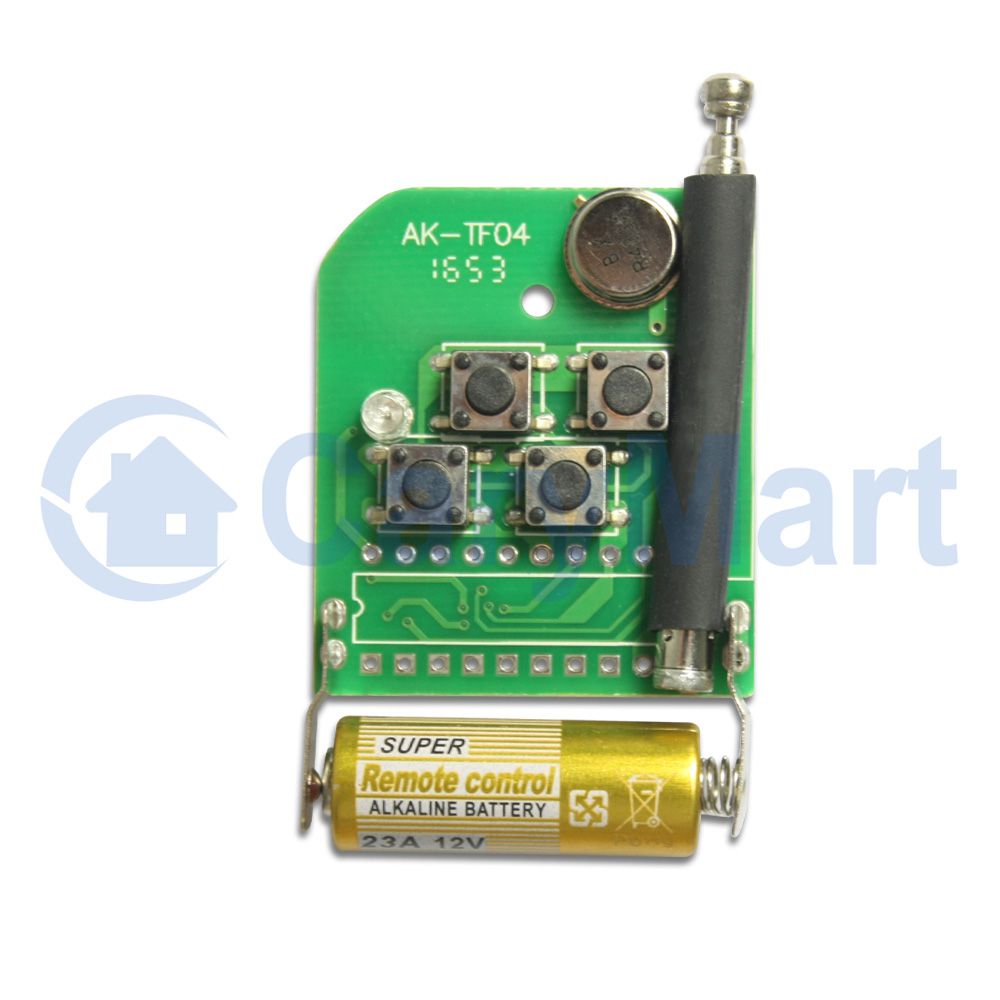

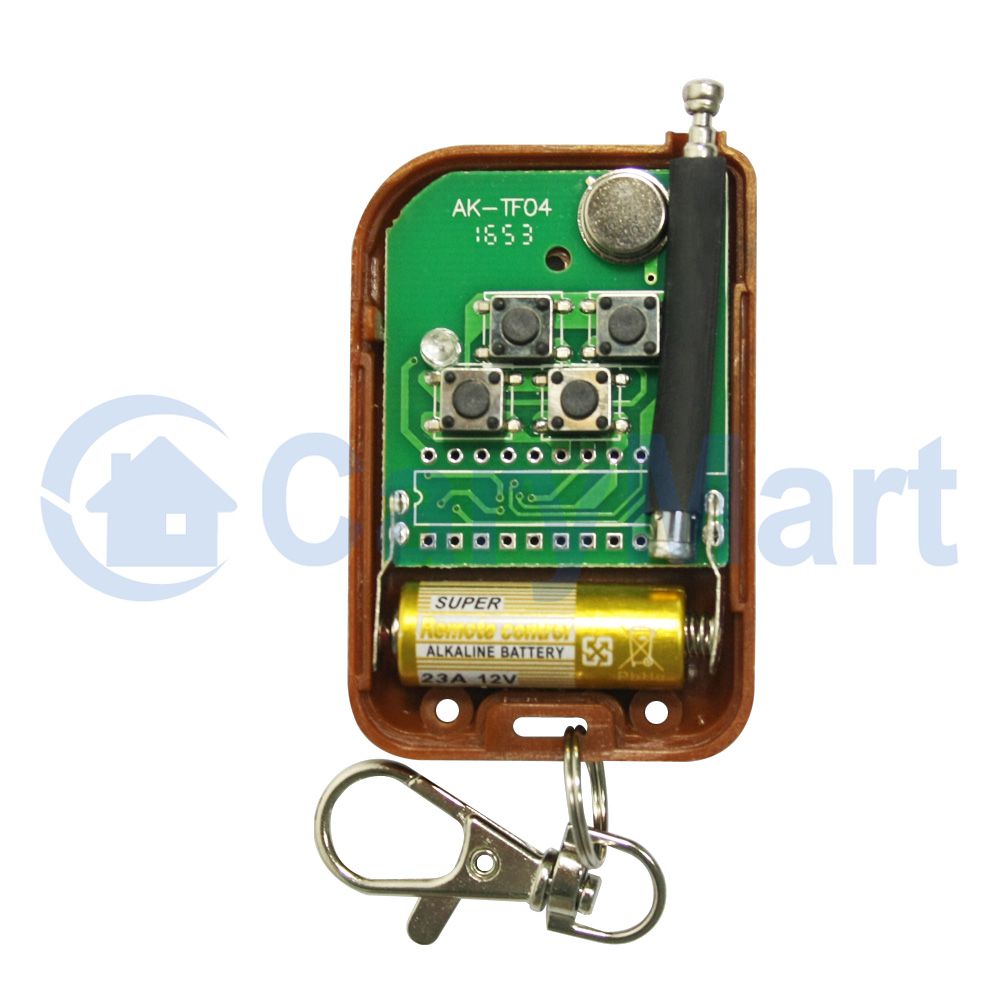

Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois)
Courant de travail : 3mA
Fréquence de travail : 433Mhz
Chip de codage : EV1527
Style de codage : code d’apprentissage (jusqu’à 1 million de codes, qui peut éviter la répétition des codes).
Distance d’émission : 100m / 300ft (théoriquement)
La distance de 100 m est une valeur théorique. Il doit être opéré dans un champs libre, sans obstacles, sans aucune interférence. En fait, elle peut être entravée par des arbres, des murs ou d’autres constructions et affectée par d’autres signals. Donc, la distance actuelle peut être égale ou inférieure à 100m.
Si on étire l’antenne rétractile, on peut obtenir un champ de 2 fois plus large que celui d’initial.
Mode de modulation : ASK
Température d’opération : -20 ° C ~ +70 ° C
Dimension unitaire : 58mm x 39mm x 16mm
Poids : 30g

Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs, tels que le modèle C-3-2L (100M), CG-3 (500M), ou CB-3-2 (1000M), etc.

Gamme de travail:
Avec un émetteur (par exemple C-3-2L) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez réglager une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple l'émetteur CB-3-2.

Utilisation (avec l'émetteur C-3-2L):

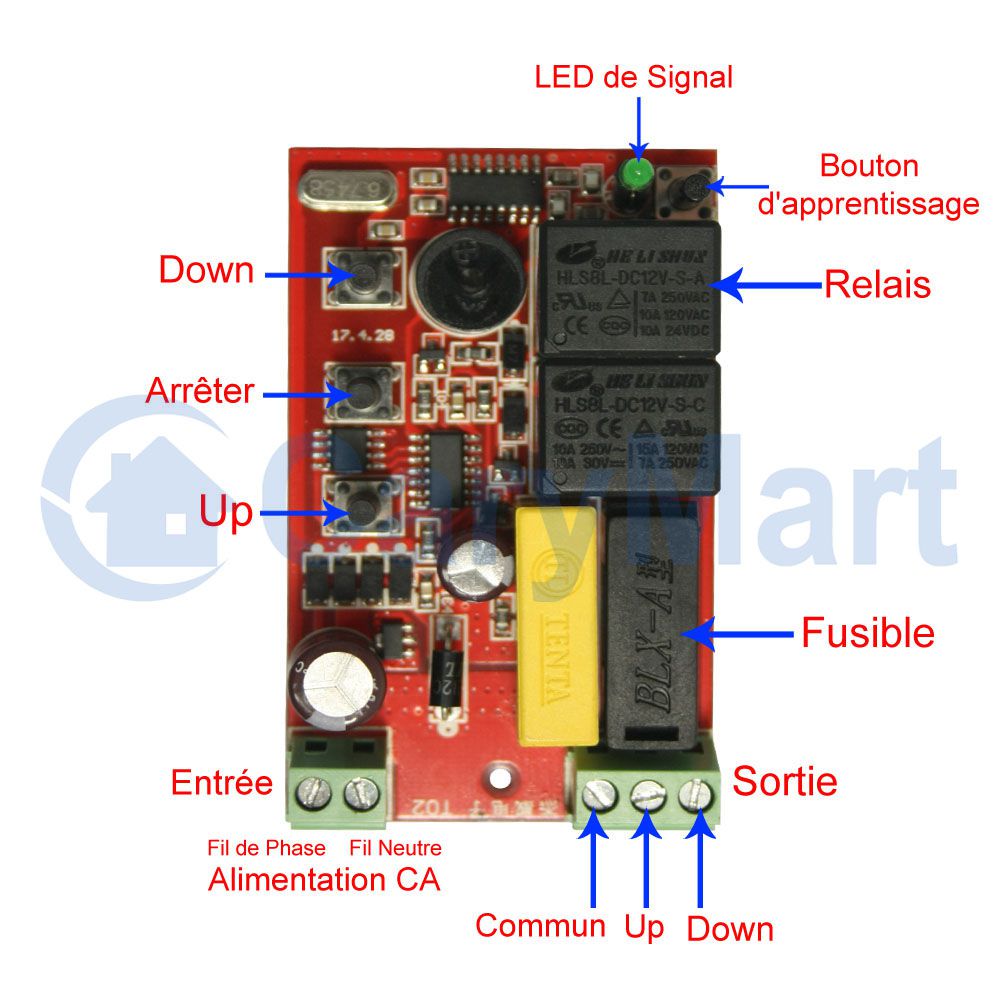

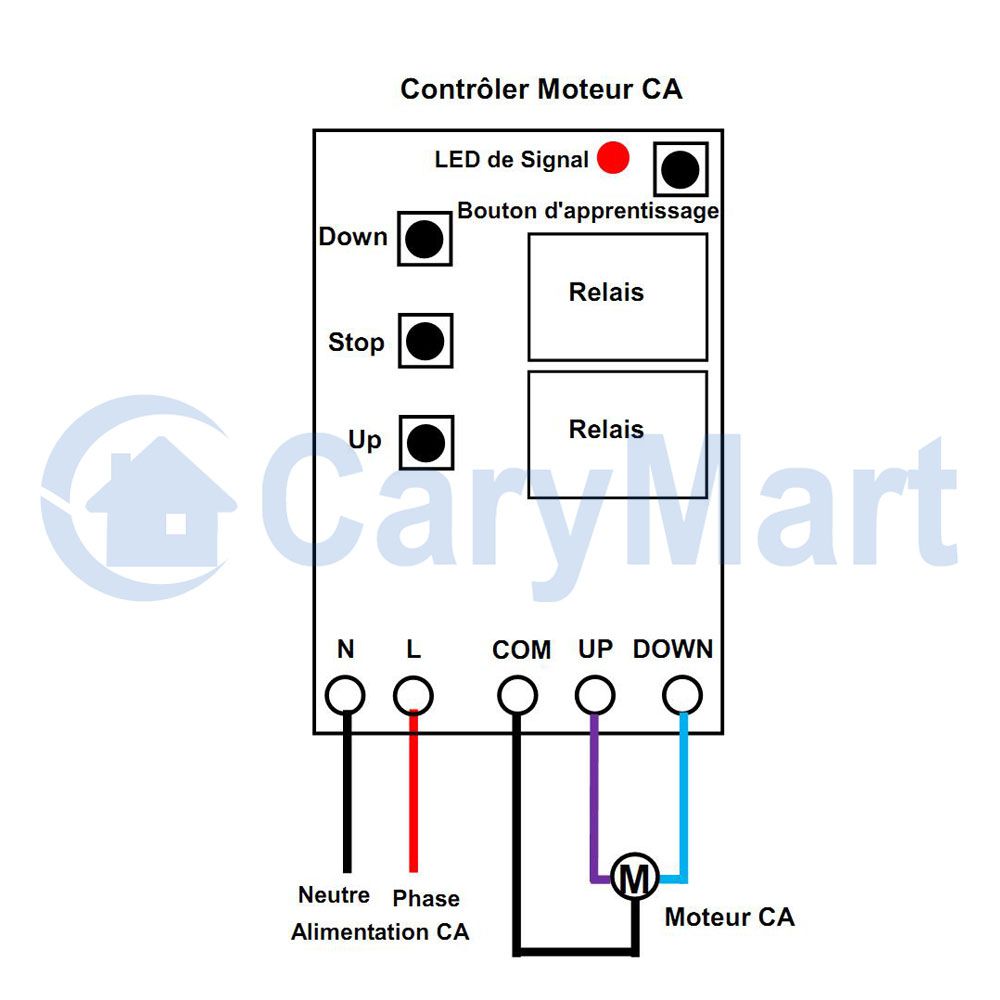

Câblage (Contrôler AC moteur):
1) Connecter le fil de phase de  l'alimentation en CA à la borne "L" de l'entrée, et connecter le fil neutre de l'alimentation en CA à la borne "N" de l'entrée.
2) Connecter la borne ‘‘COM’’ au fil commune du moteur CA, connecter les bornes  ‘‘UP’’ et ‘‘DOWN’’ aux fils pour rotation positive / inversion du moteur CA. Et vous pouvez échanger deux fils du moteur pour changer le sens de rotation du moteur.

Opération:
Contrôler la rotation positive / inverse du moteur CA par émetteur
Presser le bouton ▲ de l’émetteur: le moteur tourne dans le sens positive.
Presser le bouton ■  de l’émetteur: fermer le moteur.
Presser le bouton ▼  de l’émetteur: le moteur tourne dans le sens inverse.
Presser le bouton ■  de l’émetteur: fermer le moteur.

Contrôle la rotation positive / inversion du moteur AC par les boutons manuels sur le récepteur
Presser le bouton ▲ du récepteur: le moteur tourne dans le sens positive.
Presser le bouton ■  du récepteur: fermer le moteur.
Presser le bouton ▼  du récepteur: le moteur tourne dans le sens inverse.
Presser le bouton ■  du récepteur: fermer le moteur.
