Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicales et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance
à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 6000N / 600 kg / 1300 lbs
Options de vitesse multiples, de 3.5 mm/seconde à 28 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2 vérins électriques de manière entièrement
synchrone.
Avec fonction de verrouillage automatique pour maintenir la position de la
charge après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien
Spécifications :
Tension de travail en option : CC 12V ou CC 24V. À moins que vous ne
disposiez que d'une alimentation 12V, nous vous recommandons de choisir un
vérin électrique avec une tension de travail de 24V.
Plage de course : 0.4 ~ 80 pouces ou 10 ~ 2000 mm Si vous souhaitez consulter des informations détaillées sur les vérins
électriques avec différentes courses, telles que des dessins détaillés et
des dessins dimensionnels, veuillez cliquer sur le lien suivant pour les
consulter :Vérin électrique B.
Vitesse optionnelle :3.5±0.5mm/s, 5±1mm/s, 7±1.5mm/s, 9±2mm/s, 14±3mm/s,
18±4mm/s, 28±6mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 6000N / 600 kg / 1300 lbs à 3.5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide : 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge : 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/20A ou 24V/10A pour alimenter deux
vérins électriques.
Diamètre de l’arbre : 24 mm
Diamètre des trous de montage des connecteurs avant et arrière : 10 mm
Matériau du boîtier : alliage d'aluminium
Matériau du tube télescopique : alliage d'aluminium
Matériel d’engrenage : plastique polymère
Type de moteur : moteur à courant continu brossé
Le style du connecteur avant peut être personnalisé : la valeur par défaut
est un connecteur à trou ouvert, qui peut être personnalisé avec un
connecteur de fente, un connecteur avec filetage intérieur, etc. Et vous
pouvez fournir des dessins pour la personnalisation.
L'orientation du connecteur avant et arrière est par défaut, nous pouvons le
faire pivoter de 90 degrés pendant la production en fonction des besoins du
client.
Cycle de service : 10%, max 3 minutes d'utilisation continue
Durée de vie : environ 25,000 cycles
Câble d'alimentation : prise à six broches
Longueur de câble : 2000±10%mm, la longueur peut également être
personnalisée selon vos besoins spécifiques.
Certifications : CE
Température de l’environnement : -26℃ à 85℃
Bruit de fonctionnement : environ 42dB à 46dB (Les verins électriques
linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54, ne convient pas à une utilisation en
extérieur.
Différentes vitesses et poussée maximale correspondante :
Vitesse à vide
Vitesse à pleine charge
Poussée maximale
Force autobloquante
3.5mm/s
3mm/s
6000N / 600 kg / 1300 lbs
7000N / 700 kg / 1500 lbs
5mm/s
3.5mm/s
6000N / 600 kg / 1300 lbs
6500N / 650 kg / 1400 lbs
7mm/s
5mm/s
3500N / 350 kg / 770 lbs
3900N / 390 kg / 860 lbs
9mm/s
7mm/s
3000N / 300 kg / 660 lbs
3300N / 330 kg / 720 lbs
14mm/s
10mm/s
2500N / 250 kg / 550 lbs
2800N / 280 kg / 610 lbs
18mm/s
13mm/s
1500N / 150 kg / 330 lbs
1700N / 170 kg / 370 lbs
28mm/s
20mm/s
1200N / 120 kg / 260 lbs
1400N / 140 kg / 300 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens
vertical. La capacité de charge maximale de l'ensemble du système synchrone
est la somme des capacités de charge maximales des deux vérins électriques.
Si le poids de votre équipement (comme une porte de cave) est de 100 kg et
que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte,
vous devez calculer la force réelle agissant sur le vérin électrique en
fonction de votre méthode d'installation. Cette force est généralement de 2
à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à
pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement
continu avec la charge maximale, nous vous recommandons de le laisser
fonctionner à environ la moitié de la charge maximale pour obtenir une durée
de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. La force de traction maximale du vérin électrique est légèrement
inférieure à sa force de poussée maximale.
Les informations pour le contrôleur synchrone :
Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et
descendre un équipement, par exemple deux, trois ou quatre vérins
électriques. Étant donné que le moteur CC à grande vitesse dans le vérin
électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse
de déplacement du vérin électrique sera également différente. Lorsque
plusieurs vérins électriques fonctionnent en même temps, leurs vitesses
réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons
utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins
électriques pour monter ou descendre de manière synchrone. Ils fonctionnent
complètement en synchronisation sans aucune différence.
Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner 2, 3 ou 4 vérins électriques de manière entièrement synchrone,
vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin
électrique. Et lorsque vous avez acheté des vérins électriques et des
capteurs à effet Hall, nous installerons des capteurs à effet Hall dans les
vérins électriques pendant la production pour vous.
Lorsque 2, 3 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall
enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur
ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte
que tous les vérins électriques fonctionnent exactement à la même vitesse.
Caractéristiques :
Il peut faire fonctionner deux vérins électriques B
pour fonctionner de
manière complètement synchrone.
Commande filaire via une poignée de commande tactile.
Contrôle sans fil via une télécommande.
L'affichage LED sur la poignée de commande affichera la position de la
course en temps réel.
Six boutons de fonction tactiles : ▲, ▼, 1, 2, 3 et R.
Les boutons ▲ et ▼ sont utilisés pour l'extension et la rétraction des
vérins électriques.
Les boutons 1, 2 et 3 sont utilisés pour faire fonctionner automatiquement
les vérins électriques sur trois positions pré-mémorisées.
Le bouton R est le bouton de réinitialisation et est utilisé pour
réinitialiser le système en cas d'erreur.
Deux fonctions de contrôle externe sélectionnables : fonction d’interrupteur
manuel ou fonction de fin de course, veuillez sélectionner une fonction de
contrôle externe dont vous avez besoin lors de la commande.
Lorsque les vérins électriques se rapprochent de la position finale, ils
ralentissent automatiquement pour se protéger.
Lorsque les vérins électriques sont complètement rétractés, ils conservent 1
mm de course pour se protéger.
Paramètres :
Tension de fonctionnement : 10~30 VCC, convient pour vérin électrique en 12V
ou 24V
Nombre de vérins électriques connectés : 2
Courant de sortie maximal : 10A / canal
Fréquence de travail : 433.92 MHz
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode
momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin
lors de la commande.
Distance de travail : 30 m (théoriquement)
Température de fonctionnement : -20°C ~ +70°C
Dimension de Case : 240 x 95 x 43 mm Longueur de câble de la poignée de commande tactile : 2000±10%mm
Câblage :

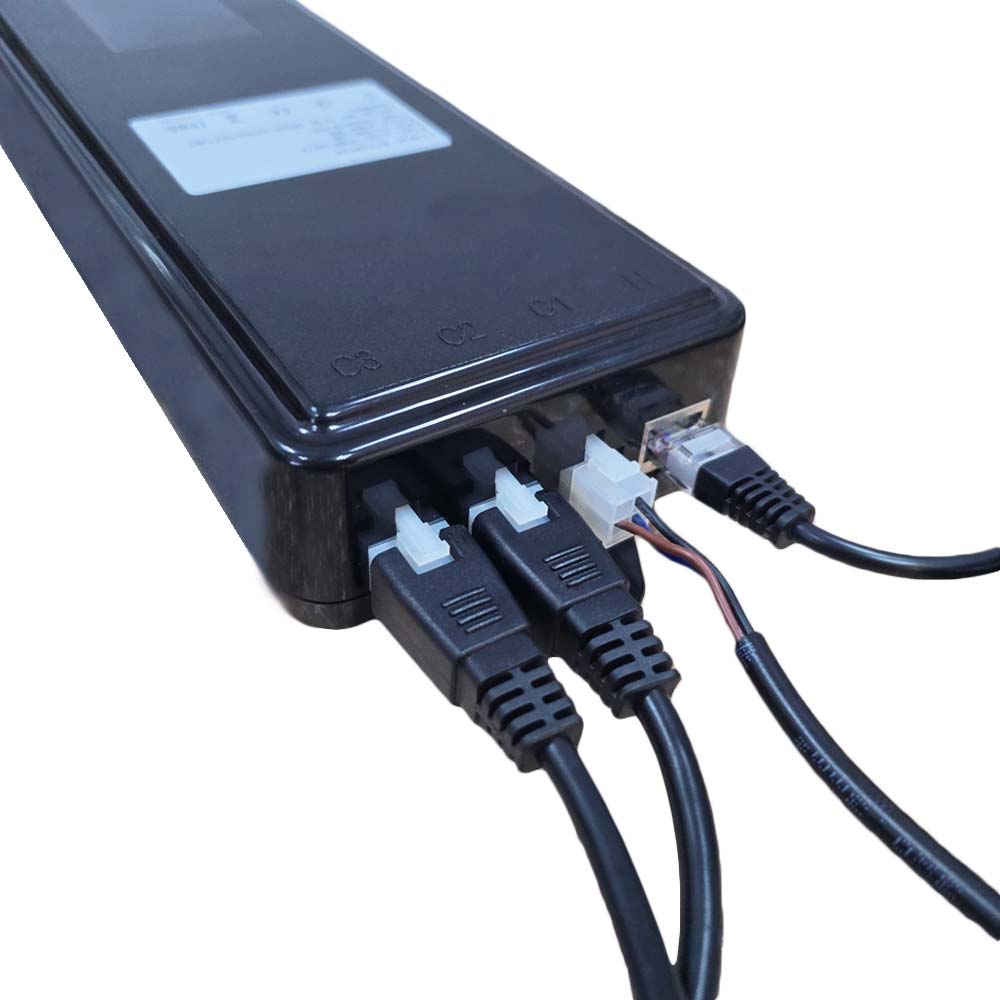

1) Branchez la poignée de commande tactile dans les ports H du contrôleur.
2) Branchez deux vérins électriques dans les ports C2 et C3 du contrôleur.
3) Branchez l'interrupteur manuel sur les ports C1 du contrôleur si vous
devez utiliser un interrupteur manuel externe.
4) Connecter le pôle positif de l’alimentation CC au fil marron du
contrôleur et connecter le pôle négatif de l’alimentation CC au fil bleu du
contrôleur. ATTENTION : Ne pas connecter l'alimentation CA directement sur le contrôleur
!
Opération :
1. Opération via la poignée de commande tactilee :
Remarque : la poignée est actionnée par commande tactile. La sensibilité
tactile peut être automatiquement calibrée lors de la première mise sous
tension. Il est interdit aux mains de toucher la poignée lors de la mise
sous tension pour éviter toute interférence avec l'étalonnage de la
sensibilité et affecter la sensibilité de fonctionnement.
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, deux vérins
électriques s'étendent vers l'extérieur en même temps, ils atteindront la
course maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer le bouton encore une fois pour
arrêter deux vérins électriques en même temps.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, deux vérins
électriques se rétractent vers l'intérieur en même temps, ils se rétractent
complètement en même temps et s'arrêtent automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer le bouton encore une fois pour
arrêter deux vérins électriques en même temps.
3) Appuyez sur l'un des boutons 1, 2 ou 3 de la poignée de commande, deux
vérins électriques se déplaceront automatiquement vers la position mémorisée
par ce bouton puis s'arrêteront automatiquement.
Remarque : Vous devrez d'abord mémoriser trois positions dans ces trois
boutons.
4) L'affichage LED sur la poignée de commande affichera les données de
position de la course en temps réel. Par exemple, si le nombre 03.5 signifie
que les vérins électriques ont atteint la position de course de 35MM.
2. Opération via la télécommande : (La télécommande du contrôleur
synchrone dispose de deux modes de contrôle, le mode d’interblocage et le
mode momentané, veuillez sélectionner le mode de contrôle dont vous avez
besoin lors de la commande.)
2.1 Mode de contrôle momentané :
1) Appuyez et maintenez le bouton ▲ de la télécommande, deux vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
deux vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, deux vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, deux vérins électriques s'arrêtent.
2.2 Mode de contrôle d’interblocage :
1) Appuyez sur le bouton ▲ de la télécommande, deux vérins électriques
s'étendent vers l'extérieur en même temps, ils atteindront la course
maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer le bouton ▲ encore une fois
pour arrêter deux vérins électriques en même temps.
2) Appuyez sur le bouton ▼ de la télécommande, deux vérins électriques se
rétractent vers l'intérieur en même temps, ils se rétractent complètement en
même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous
pouvez également appuyer le bouton ▼encore une fois pour arrêter deux vérins
électriques en même temps.
Deux fonctions de commande externe sélectionnables :
Les bornes de commande externes offrent un choix de deux fonctions :
fonction d’interrupteur manuel ou fonction de fin de course. Lorsque vous
choisissez la fonction d’interrupteur manuel, vous pouvez connecter un
interrupteur manuel externe (tel que le modèle 0040025) pour faire
fonctionner les vérins électriques. Lorsque vous choisissez la fonction de
fin de course, vous pouvez connecter deux interrupteurs de fin de course
externes (tels que le modèle 0010010) pour arrêter automatiquement les
vérins électriques.
1. Fonction d’interrupteur manuel :
Lorsque vous choisissez la fonction d’interrupteur manuel, vous pouvez
connecter un interrupteur manuel externe (tel que le modèle 0040025) à ce
contrôleur, puis faire fonctionner les vérins électriques via celui-ci.
1) L'interrupteur manuel possède un bouton Haut et un bouton Bas, et chaque
bouton possède deux bornes 3 et 4 normalement ouvertes.
2) Connectez un câble à quatre conducteurs au port de l'interrupteur
manuelle C1 du contrôleur. Ce câble comporte quatre fils : fil rouge, jaune,
orange et noir.
3) Connectez la borne 3 de deux boutons au fil orange, connectez la borne 4
du bouton Haut au fil rouge et connectez la borne 4 du bouton Bas au fil
jaune.
L’opération :
1) Appuyez sur le bouton Haut de l’interrupteur manuel, deux vérins
électriques s'étendent vers l'extérieur en même temps, ils atteindront la
course maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer le bouton Haut encore une fois
pour arrêter deux vérins électriques en même temps.
2) Appuyez sur le bouton Bas de l’interrupteur manuel, deux vérins
électriques se rétractent vers l'intérieur en même temps, ils se rétractent
complètement en même temps et s'arrêtent automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer le bouton Bas encore une fois
pour arrêter deux vérins électriques en même temps.
2. Fonction d'interrupteur de fin de course :
Lorsque vous choisissez la fonction de fin de course, vous pouvez connecter
deux interrupteurs de fin de course externes avec contact normalement ouvert
(tels que le modèle 0010010) à ce contrôleur, puis arrêter automatiquement
les vérins électriques via celui-ci.
1) Vous pouvez connecter deux interrupteurs de fin de course, et chaque
interrupteur de fin de course possède deux bornes normalement ouvertes.

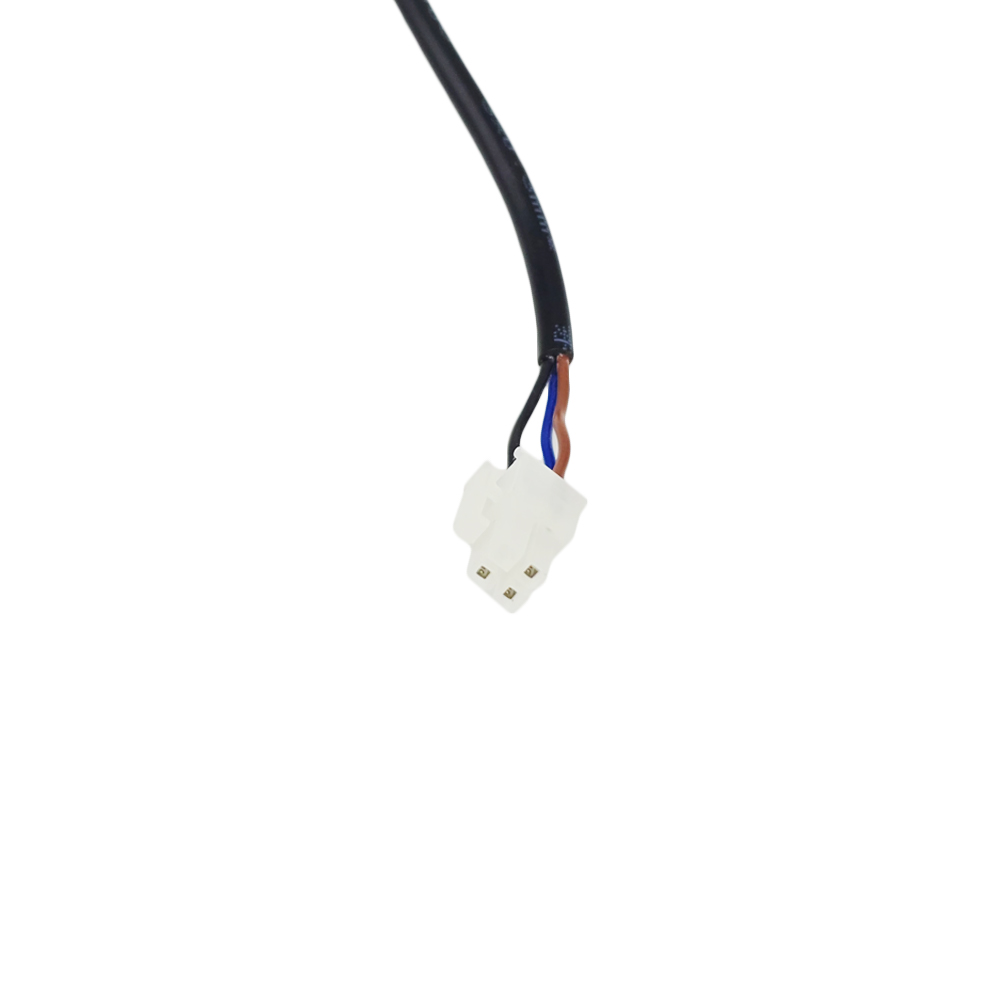

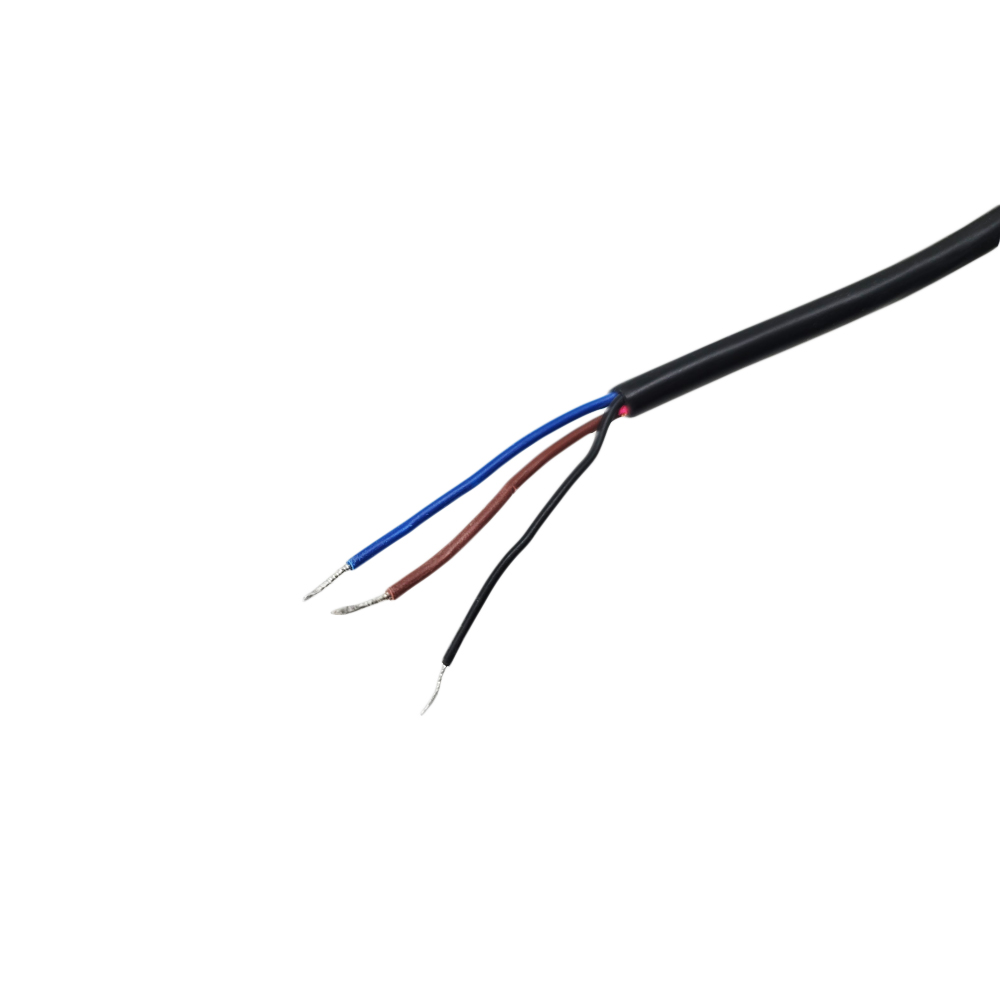

2) Connectez un câble à trois conducteurs au port de l'interrupteur de fin
de course C1 du contrôleur. Ce câble comporte trois fils : fil UP, Down et
COM.
3) Connectez deux bornes normalement ouvertes d'un interrupteur de fin de
course aux bornes UP et COM, connectez deux bornes normalement ouvertes
d'un autre interrupteur de fin de course aux bornes DOWN et COM.
L’opération :
1) Lorsque deux vérins électriques s'étendent vers l'extérieur, si un
interrupteur de fin de course est déclenché, il connectera deux bornes UP
et COM, puis les deux vérins électriques s'arrêteront automatiquement.
2) Lorsque deux vérins électriques se rétractent vers l'intérieur, si un
autre interrupteur de fin de course est déclenché, il connectera deux bornes DOWN et COM, puis les deux vérins électriques s'arrêteront
automatiquement.
Comment mémoriser trois positions de course :
1) Le contrôleur peut mémoriser trois positions de course au total, et
chaque bouton mémorise une position de course.
2) Actionnez d'abord deux vérins électriques jusqu'à la première position de
course appropriée que vous devez stocker, puis appuyez et maintenez enfoncé
le bouton 1 de la poignée de commande pendant environ 3 secondes, la valeur
de course sur l'écran LED clignotera. Cela signifie que la position actuelle
de la course est déjà enregistrée dans le bouton 1.
3) Vous pouvez continuer à mémoriser les deux autres positions de course
dans les boutons 2 et 3 en suivant l'opération ci-dessus.
Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur,
vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez le bouton R de la poignée de commande jusqu'à ce que tous les vérins électriques soient
réinitialisés vers le bas et que l'affichage LED de la poignée de commande
indique "00.1", puis relâcher le bouton R.
Remarquer:
1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer
la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans
le menu déroulant.
2. Vous devez utiliser une alimentation à découpage CC12V/20A ou CC24V/10A pour
alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter
dans le menu déroulant.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne
sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les
produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir le fichier DAO en Step pour les vérins électriques. Veuillez nous contacter par e-mail si vous en avez besoin.
Contenu :
2 x Vérins électriques B Avec capteur à effet Hall
1 x Contrôleur de Synchronisation (un-contrôle-deux, pour 2 vérins électriques B)
1 x Poignée de commande tactile
1 x Télécommande : CF-2
1 x Manuel d'utilisateur
Remarque : La télécommande du
contrôleur synchrone dispose de deux modes de contrôle, le mode
d’interblocage et le mode momentané, veuillez sélectionner le mode de
contrôle dont vous avez besoin lors de la commande. Et le contrôleur
synchrone dispose de deux fonctions de contrôle externe sélectionnables,
fonction d’interrupteur manuel ou fonction de fin de course, veuillez
sélectionner une fonction de contrôle externe dont vous avez besoin lors de
la commande.
Vidéo de démonstration du fonctionnement du produit :
