Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicaux et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Boîtier métallique, capable de travailler dans des environnements très
difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique en acier inoxydable et tube extérieur en alliage
d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 12000N / 1200 kg / 2700 lbs
Options de vitesse multiples, de 6 mm/seconde à 60 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière
entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique
n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne
disposiez que d'une alimentation 12V, nous vous recommandons de choisir un
vérin électrique avec une tension de travail de 24V.
Plage de course : 0.4 ~ 79 pouces ou 10 ~ 2000 mm
Vitesse optionnelle : 6±1mm/s, 8±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s,
25±5mm/s, 38±6mm/s, 60±12mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 12000N / 1200 kg / 2700 lbs à 6mm/s
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide: 3~4A à 12V ou 1.5~2A à 24V
Courant à pleine charge: 15~22A à 12V ou 8~12A à 24V
Veuillez utiliser une alimentation 12V/30A ou 24V/15A pour alimenter un
vérin électrique, ou utilisez une alimentation 12V/50A ou 24V/25A pour
alimenter deux vérins électriques, ou utilisez une alimentation 12V/100A ou
24V/50A pour alimenter quatre vérins électriques.

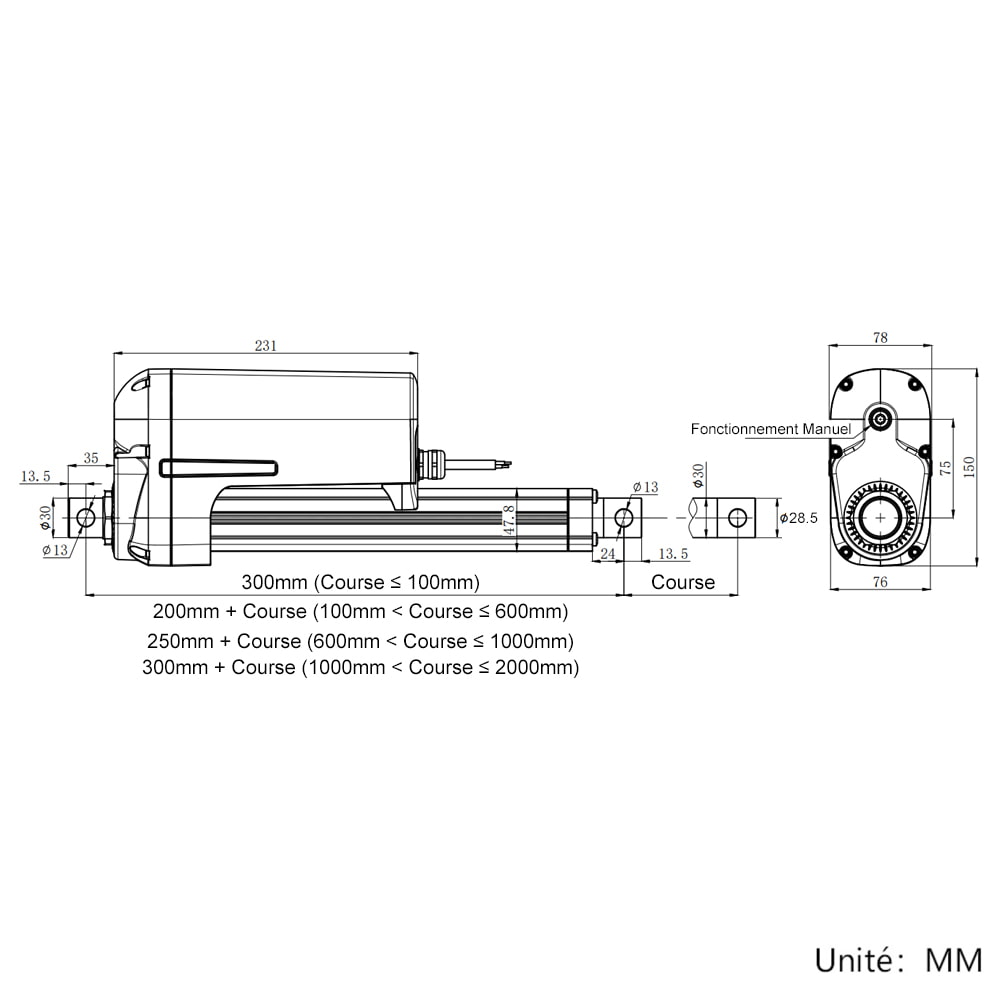

Diamètre de l'arbre: 29 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: alliage d'aluminium coulé
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue

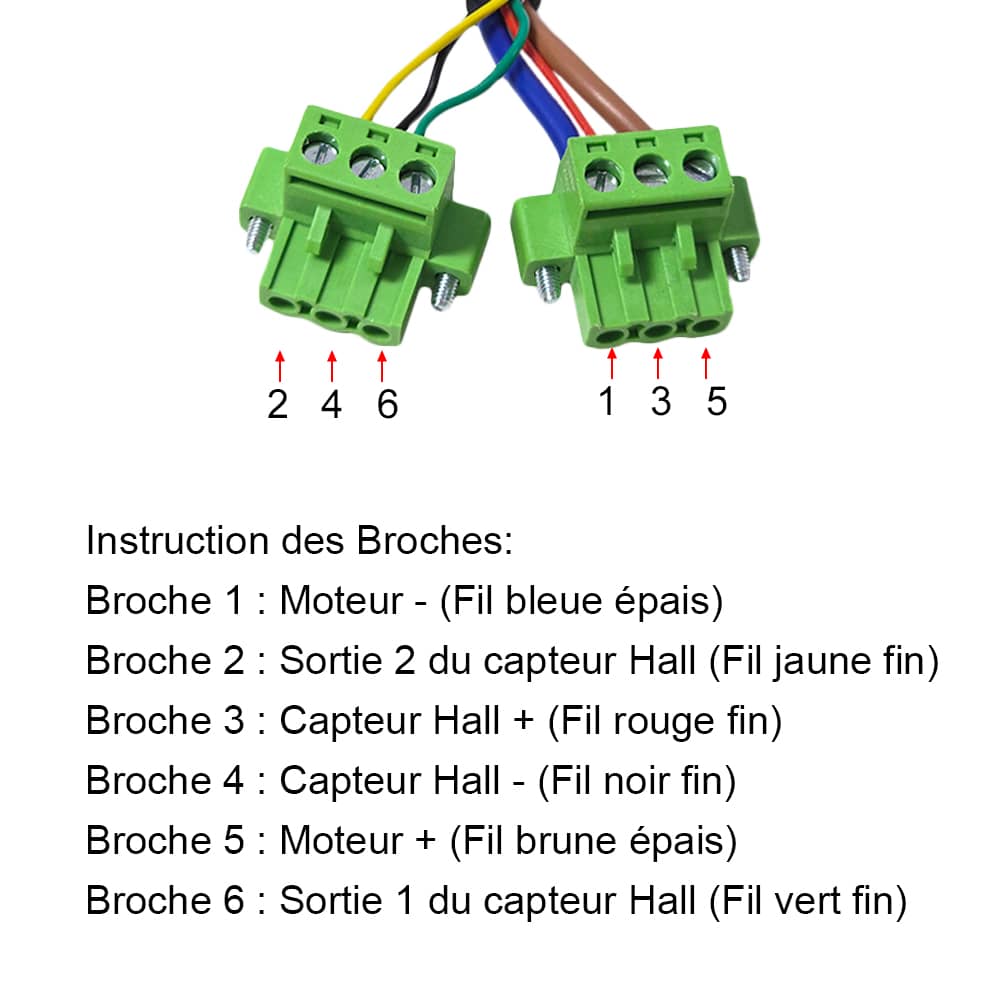

Norme de prise: fil à deux conducteurs ordinaire, ou fil à six conducteurs
(avec capteur à effet Hall)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 65dB~80dB (Les vérins électriques avec
différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP66
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide
Vitesse à pleine charge
Poussée maximale
Force autobloquante
6mm/s
5mm/s
12000N / 1200 kg / 2700 lbs
15000N / 1500 kg / 3300 lbs
8mm/s
6mm/s
11000N / 1100 kg / 2400 lbs
12000N / 1200 kg / 2700 lbs
12mm/s
9mm/s
10000N / 1000 kg / 2200 lbs
12000N / 1200 kg / 2700 lbs
16mm/s
10mm/s
7000N / 700 kg / 1500 lbs
8000N / 800 kg / 1800 lbs
20mm/s
11mm/s
6500N / 650 kg / 1400 lbs
8000N / 800 kg / 1800 lbs
25mm/s
14mm/s
5000N / 500 kg / 1100 lbs
6000N / 600 kg / 1300 lbs
38mm/s
24mm/s
3200N / 320 kg / 700 lbs
4000N / 400 kg / 900 lbs
60mm/s
30mm/s
2000N / 200 kg / 440 lbs
3000N / 300 kg / 660 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens
vertical. La capacité de charge maximale de l'ensemble du système synchrone
est la somme des capacités de charge maximales des quatre vérins électrique.
Si le poids de votre équipement (comme une porte de cave) est de 100 kg et
que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte,
vous devez calculer la force réelle agissant sur le vérin électrique en
fonction de votre méthode d'installation. Cette force est généralement de 2
à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à msure que la charge augmente. La vitesse à
pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement
continu avec la charge maximale, nous vous recommandons de le laisser
fonctionner à environ la moitié de la charge maximale pour obtenir une durée
de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. La force de traction maximale du vérin électrique est légèrement
inférieure à sa force de poussée maximale.

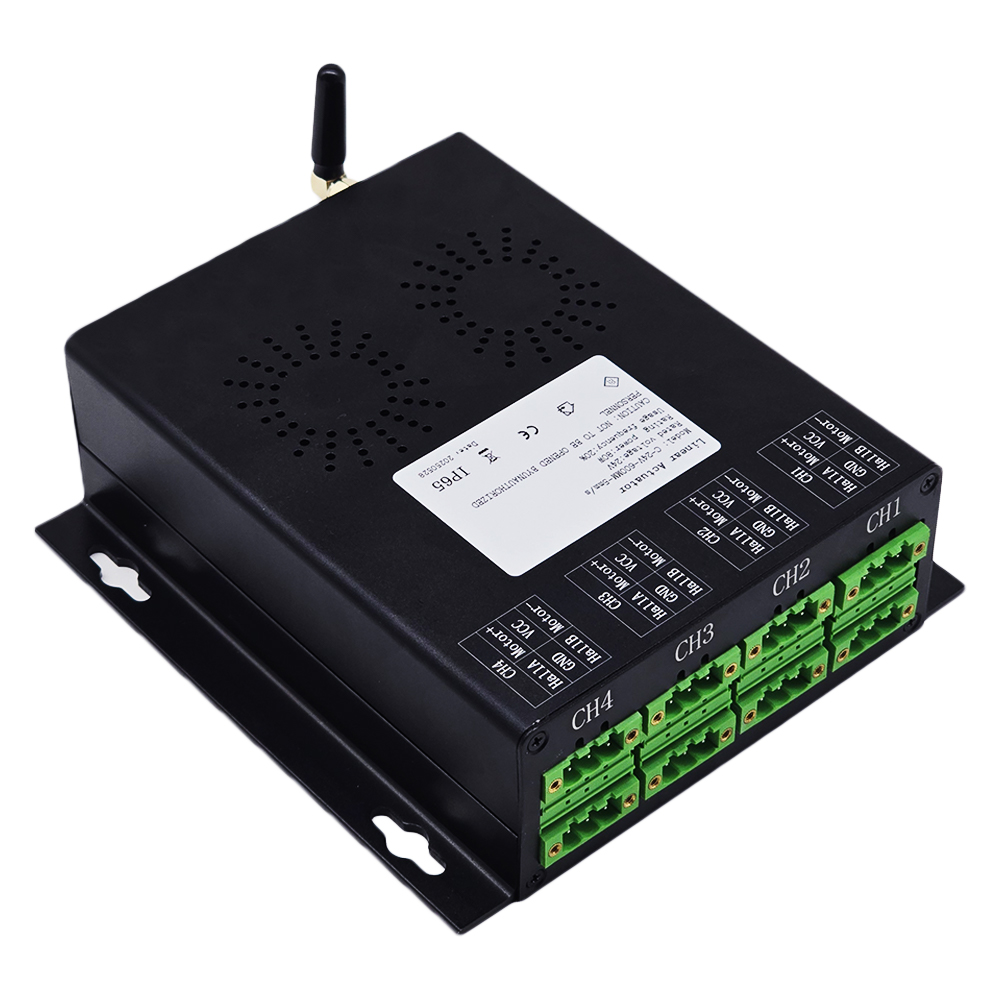

Les informations pour le contrôleur synchrone :
Introduction :
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et
descendre un équipement, par exemple deux ou quatre vérins électriques.
Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne
peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement
du vérin électrique sera également différente. Lorsque plusieurs vérins
électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent
pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un
contrôleur synchrone pour faire fonctionner plusieurs vérins électriques
pour monter ou descendre de manière synchrone. Ils fonctionnent complètement
en synchronisation sans aucune différence.
Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous
devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique.
Et lorsque vous avez acheté un vérin électrique avec un capteur à effet
Hall, nous installerons pour vous un capteur à effet Hall dans le vérin
électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall
enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur
ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte
que tous les vérins électriques fonctionnent exactement à la même vitesse.

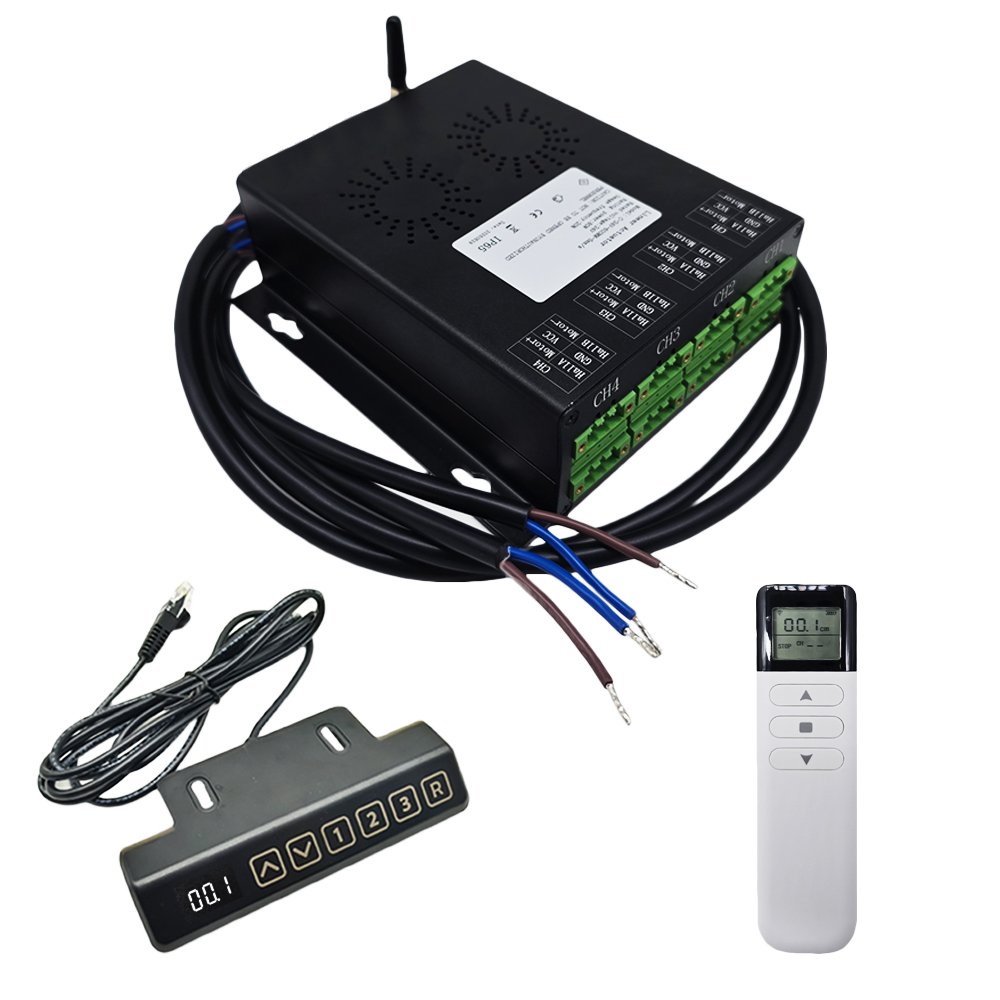

Caractéristiques :
Il peut faire fonctionner quatre vérins électriques C5 pour fonctionner de
manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
L'affichage LED sur la poignée de commande affichera la position de la
course en temps réel.
Trois boutons de fonction : ▲, ▼ et RST.
Paramètres :
Tension de fonctionnement : 12±1VDC (convient pour vérin électrique 12V) ou
24±2VDC (convient pour vérin électrique 24V)
Fréquence de travail : 433.92 MHz
Distance de travail : 50 m (théoriquement)
Deux modes de contrôle sélectionnables : Mode d’interblocage ou mode
momentané, veuillez sélectionner le mode de contrôle dont vous avez besoin
lors de la commande.
Température de fonctionnement : -20°C ~ +70°C
Dimension de Case : 265 x 94 x 40 mm

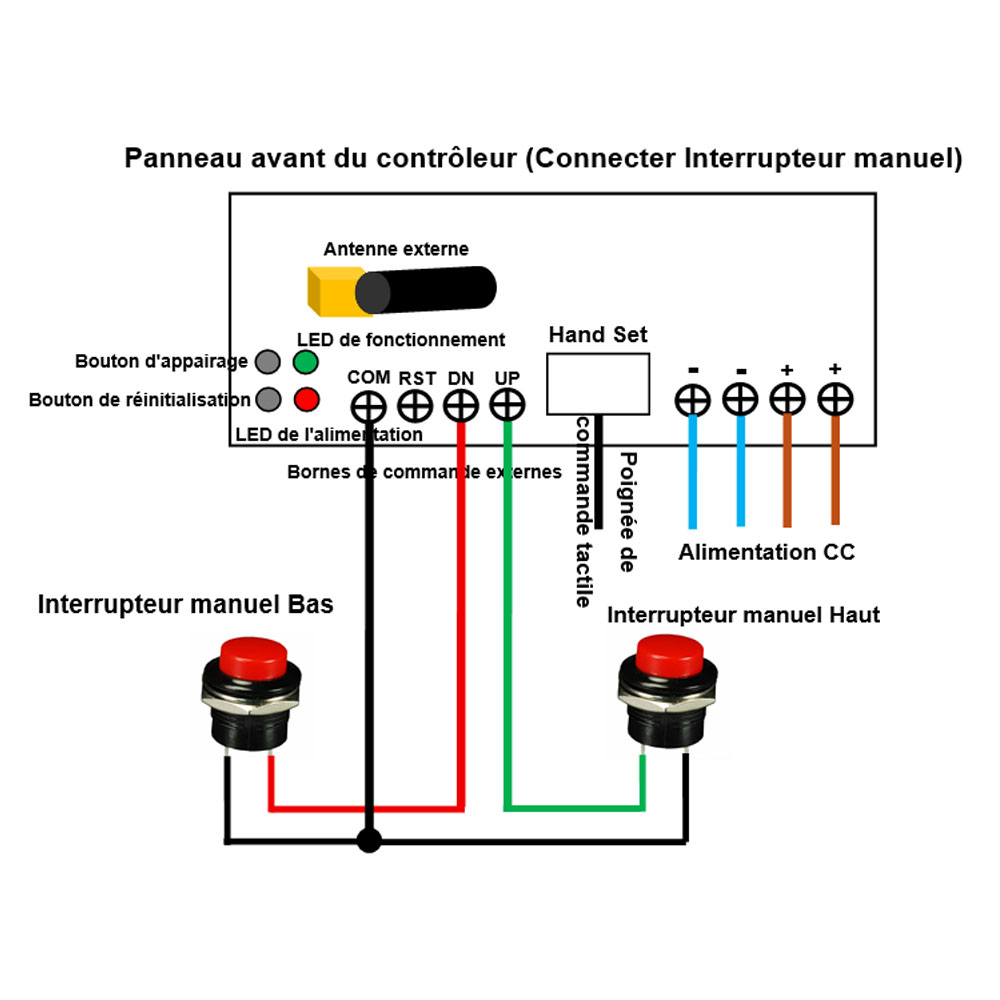

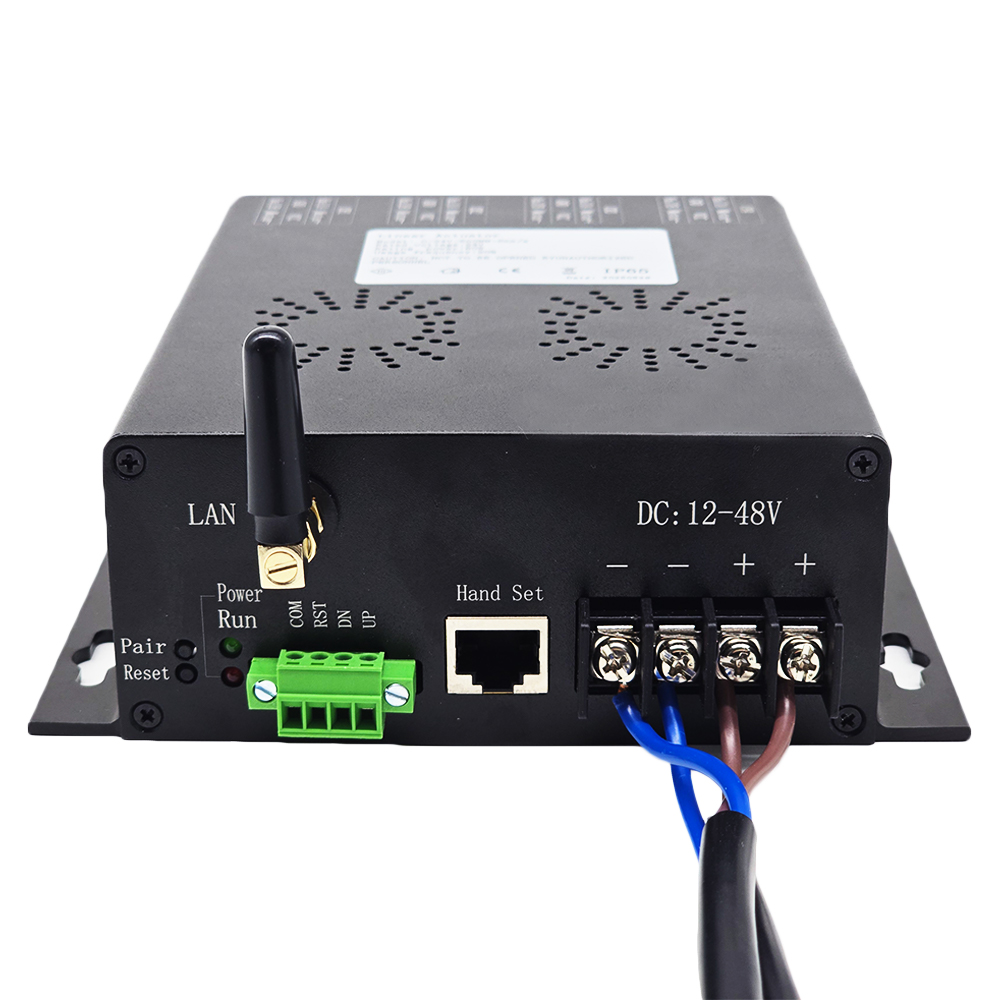

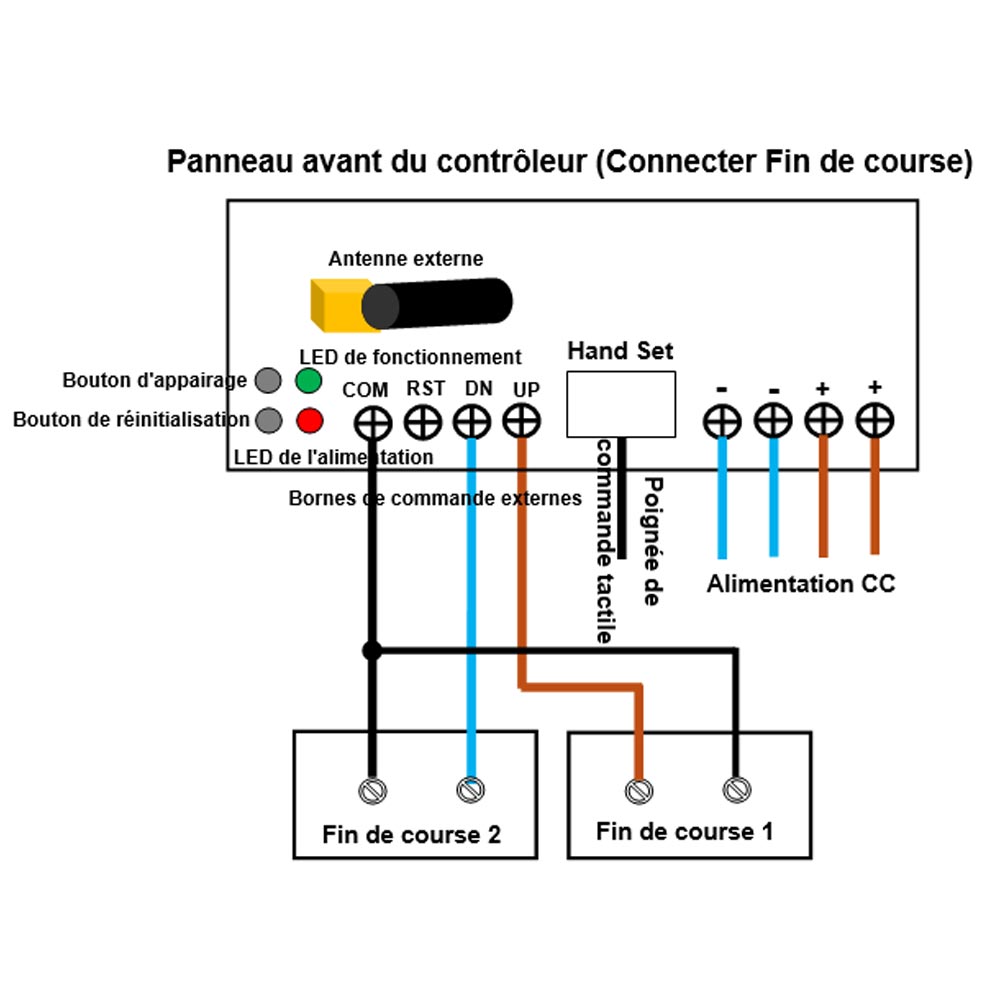

Câblage :
1) Connecter le pôle positif de l’alimentation CC au fil rouge du contrôleur
et connecter le pôle négatif de l’alimentation CC au fil noir du contrôleur.

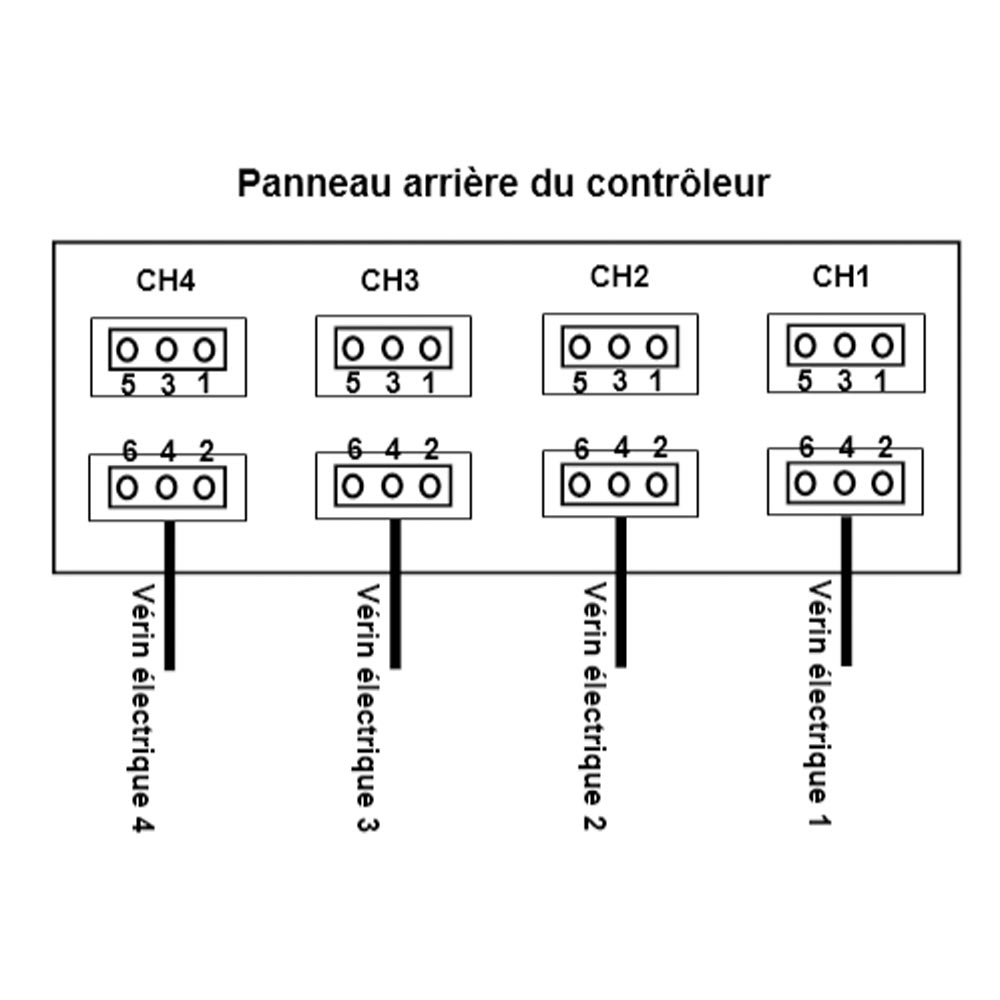

2) Branchez quatre vérins électriques au contrôleur.
3) Branchez la poignée de commande au contrôleur.
Opération dans différents modes de contrôle :
(Le contrôleur synchrone dispose de deux modes de contrôle, le mode
d’interblocage et le mode momentané, veuillez sélectionner le mode de
contrôle dont vous avez besoin lors de la commande.)
1. Mode de contrôle momentané : 1.1 Opération via la poignée de commande :
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, quatre vérins électriques s'arrêtent.
3) Vous pouvez également appuyer brièvement sur le bouton RST, quatre
vérins électriques se rétracteront simultanément vers l'intérieur dans leurs
positions d'origine.
4) L'affichage LED sur la poignée de commande affichera la position de la
course en temps réel. Par exemple, si le nombre 030 signifie que les vérins
électriques ont atteint la position de course de 30CM.

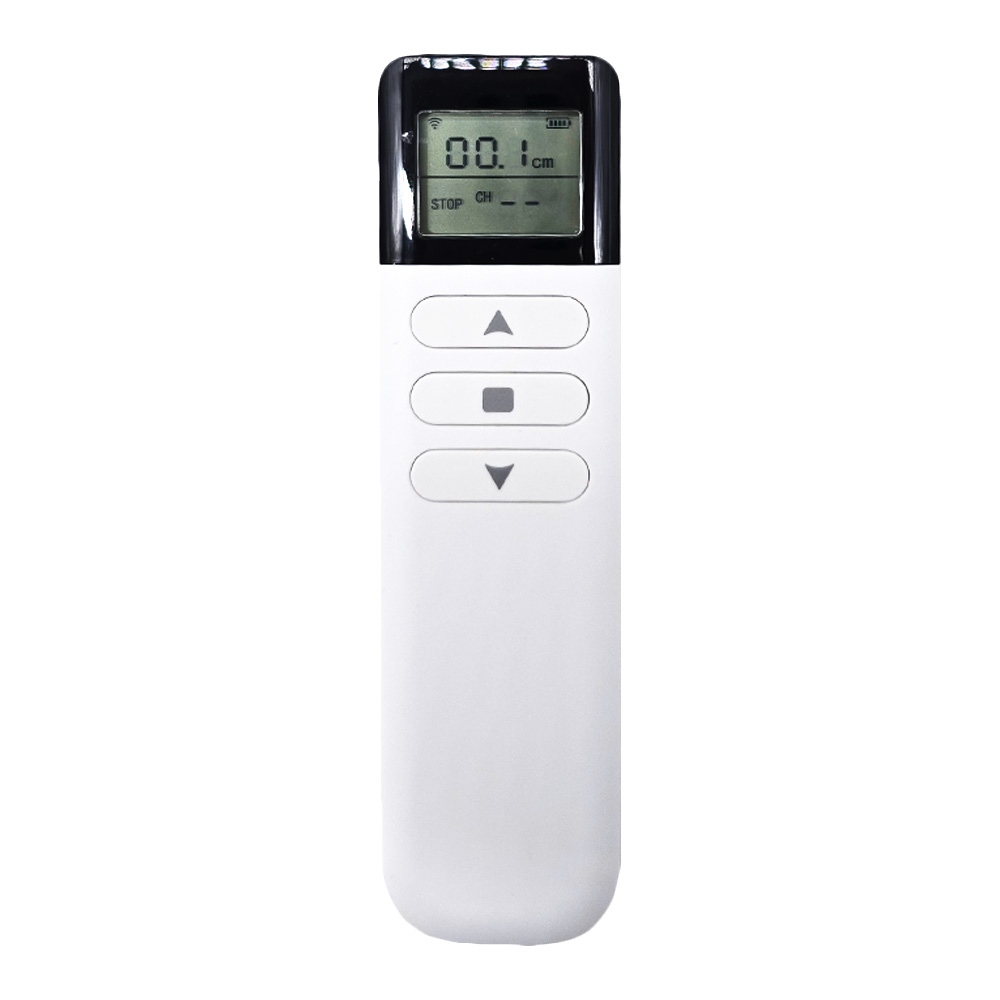

1.2 Opération via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, quatre vérins électriques s'arrêtent.
2. Mode de contrôle d’interblocage :
2.1 Opération via la poignée de commande:
1) Appuyez sur le bouton ▲ de la poignée de commande, quatre vérins
s'étendent vers l'extérieur en même temps, ils atteindront la course
maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour
arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la poignée de commande, quatre vérins se
rétractent vers l'intérieur en même temps, ils se rétractent complètement en
même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous
pouvez également appuyer sur n'importe quel bouton pour arrêter quatre
vérins en même temps.
3) Vous pouvez également appuyer brièvement sur le bouton RST, quatre
vérins électriques se rétracteront simultanément vers l'intérieur dans leurs
positions d'origine.
4) L'affichage LED sur la poignée de commande affichera la position de la
course en temps réel. Par exemple, si le nombre 030 signifie que les vérins
électriques ont atteint la position de course de 30CM.
2.2 Opération via la télécommande:
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins s'étendent vers
l'extérieur en même temps, ils atteindront la course maximale en même temps
et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez
également appuyer sur n'importe quel bouton pour arrêter quatre vérins en
même temps.
2) Appuyez sur le bouton ▼ de la télécommande, quatre vérins se rétractent
vers l'intérieur en même temps, ils se rétractent complètement en même temps
et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez
également appuyer sur n'importe quel bouton pour arrêter quatre vérins en
même temps.
Fonction de réinitialisation :
Lorsque l'affichage LED sur la poignée de commande affiche le code d'erreur
"RST" ou "E05", vous devez réinitialiser le système comme suit.
Opération de réinitialisation : Appuyez et maintenez le bouton ▼ de la
poignée de commande et le maintenir enfoncé pendant 5 à 10 secondes jusqu'à
ce que tous les vérins électriques soient réinitialisés vers le bas et que
l'affichage LED de la poignée de commande indique "000", puis relâcher le
bouton ▼.
Description des codes d'erreur :
La poignée de commande est équipée d'un écran d'affichage à LED.
L'écran affiche "RST" : état anormal, opération de réinitialisation requise.
L'écran affiche "E01" : surcharge du vérin électrique 1, vérifiez si la
charge est trop importante.
L'écran affiche "E02" : surcharge du vérin électrique 2, vérifiez si la
charge est trop importante.
L'écran affiche "E03" :surcharge du vérin électrique 3, vérifiez si la
charge est trop importante.
L'écran affiche "E04" : surcharge du vérin électrique 4, vérifiez si la
charge est trop importante.
L'écran affiche "E05" : quatre vérins électriques ne sont pas synchronisés
et vous devez effectuer une opération de réinitialisation.
L'écran affiche "E06" : sous-tension d'alimentation en entrée, vérifiez si
la tension d'alimentation ou la puissance correspond au vérin électrique,
remplacer par une alimentation appropriée.
L'écran affiche "E11" : signal HALL du vérin électrique 1 anormal, vérifiez
si le câble de connexion est en mauvais contact, remplacez l'vérin
électrique ou le câble de connexion.
L'écran affiche "E12" : signal HALL du vérin électrique 2 anormal, vérifiez
si le câble de connexion est en mauvais contact, remplacez l'vérin
électrique ou le câble de connexion.
L'écran affiche "E13" : signal HALL du vérin électrique 3 anormal, vérifiez
si le câble de connexion est en mauvais contact, remplacez l'vérin
électrique ou le câble de connexion.
L'écran affiche "E14" : signal HALL du vérin électrique 4 anormal, vérifiez
si le câble de connexion est en mauvais contact, remplacez l'vérin
électrique ou le câble de connexion.
Remarquer:
1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer
la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans
le menu déroulant.
2. Vous devez utiliser une alimentation à découpage CC12V/100A ou CC24V/50A pour
alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter
dans le menu déroulant.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont
pas en stock, nous devons passer 6 à 10 jours ouvrables pour les produire selon
les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les
vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
Contenu :
4 x Vérins électriques C5 Avec capteur à effet Hall
1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins
électriques C5)
1 x Poignée de commande

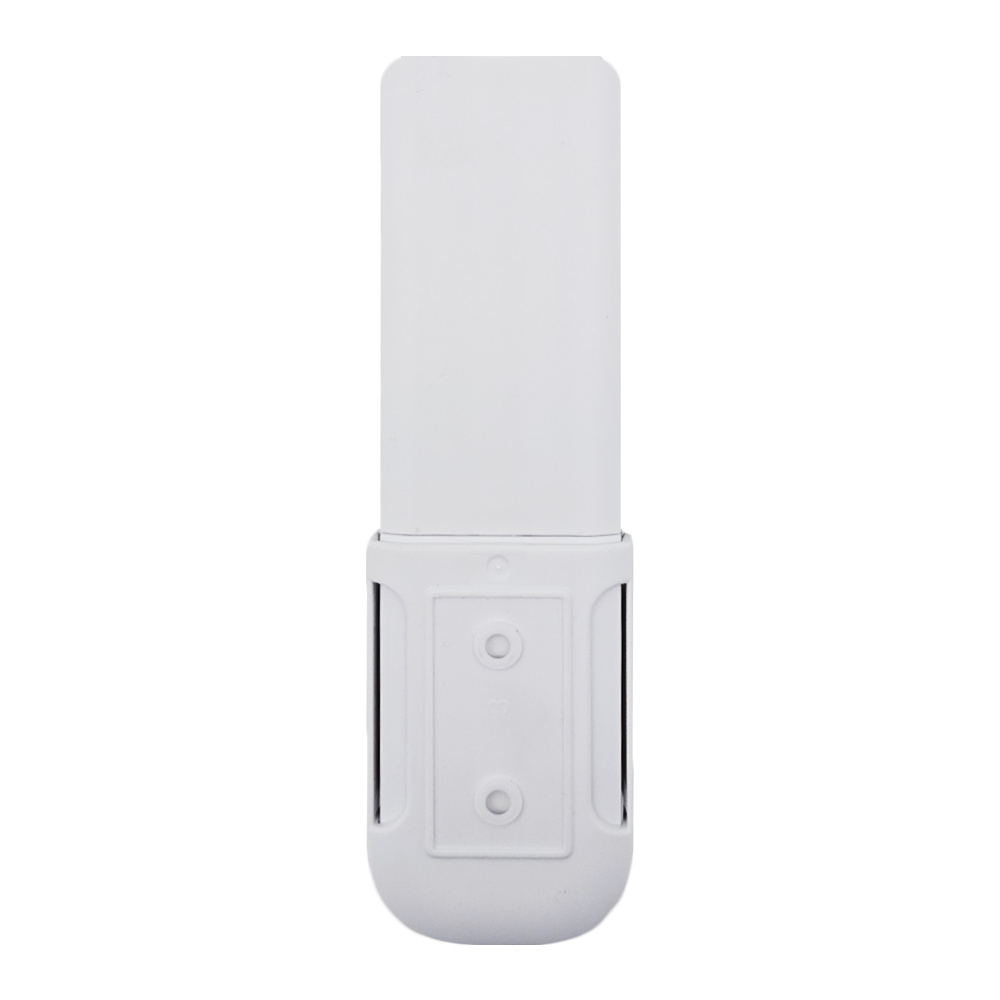

1 x Télécommande
1 x Manuel d'utilisateur Remarque : Le
contrôleur synchrone dispose de deux modes de contrôle, le mode
d’interblocage et le mode momentané, veuillez sélectionner le mode de
contrôle dont vous avez besoin lors de la commande.
