Contenu :
4 x Vérins électriques B Avec capteur à effet Hall
1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins
électriques B)
1 x Poignée de commande
1 x Télécommande (CP-2)
1 x Câble d'alimentation
1 x Manuel d'utilisateur
Les informations pour les vérins électriques:
Application :
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicaux et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance
à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 6000N / 600 Kgs / 1300 lbs
Options de vitesse multiples, de 5 mm/seconde à 100 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière
entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique
n'est requise.
Sans entretien
Spécifications :
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne
disposiez que d'une alimentation 12V, nous vous recommandons de choisir un
vérin électrique avec une tension de travail de 24V.
Plage de course : 0.4 ~ 79 pouces ou 10 ~ 2000 mm
Vitesse optionnelle : 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s,
50±10mm/s, 100±15mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 6000N / 600 kg / 1300 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide: 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge: 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin
électrique, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter
deux vérins électriques ou utilisez une alimentation 12V/50A ou 24V/25A pour
alimenter quatre vérins électriques.
Diamètre de l'arbre: 24 mm
Diamètre des trous de montage: 10 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d'engrenage: plastique polymère
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 3 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire (La prise à quatre broches
standard est facultative), ou prise à six broches (avec capteur à effet
Hall)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 42dB à 46dB (Les verins électriques
linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54, ne convient pas à une utilisation en extérieur.
Différentes vitesses et poussée maximale correspondante :
Vitesse à vide
Poussée maximale
5mm/s
6000N / 600 kg / 1300 lbs
9mm/s
3000N / 300 kg / 660 lbs
18mm/s
2000N / 200 kg / 440 lbs
25mm/s
1000N / 100 kg / 220 lbs
32mm/s
800N / 80 kg / 180 lbs
50mm/s
600N / 60 kg / 130 lbs
100mm/s
300N / 30 kg / 60 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque chaque vérin électrique fonctionne dans le sens vertical. La capacité de charge maximale de l'ensemble du système synchrone est la somme des capacités de charge maximales des quatre vérins électrique. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à pleine
charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez
sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale
dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu
avec la charge maximale, nous vous recommandons de le laisser fonctionner à
environ la moitié de la charge maximale pour obtenir une durée de vie plus
longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne
devriez normalement pas les laisser fonctionner à leur course maximale sous des
charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous
recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à
sa force de poussée maximale.

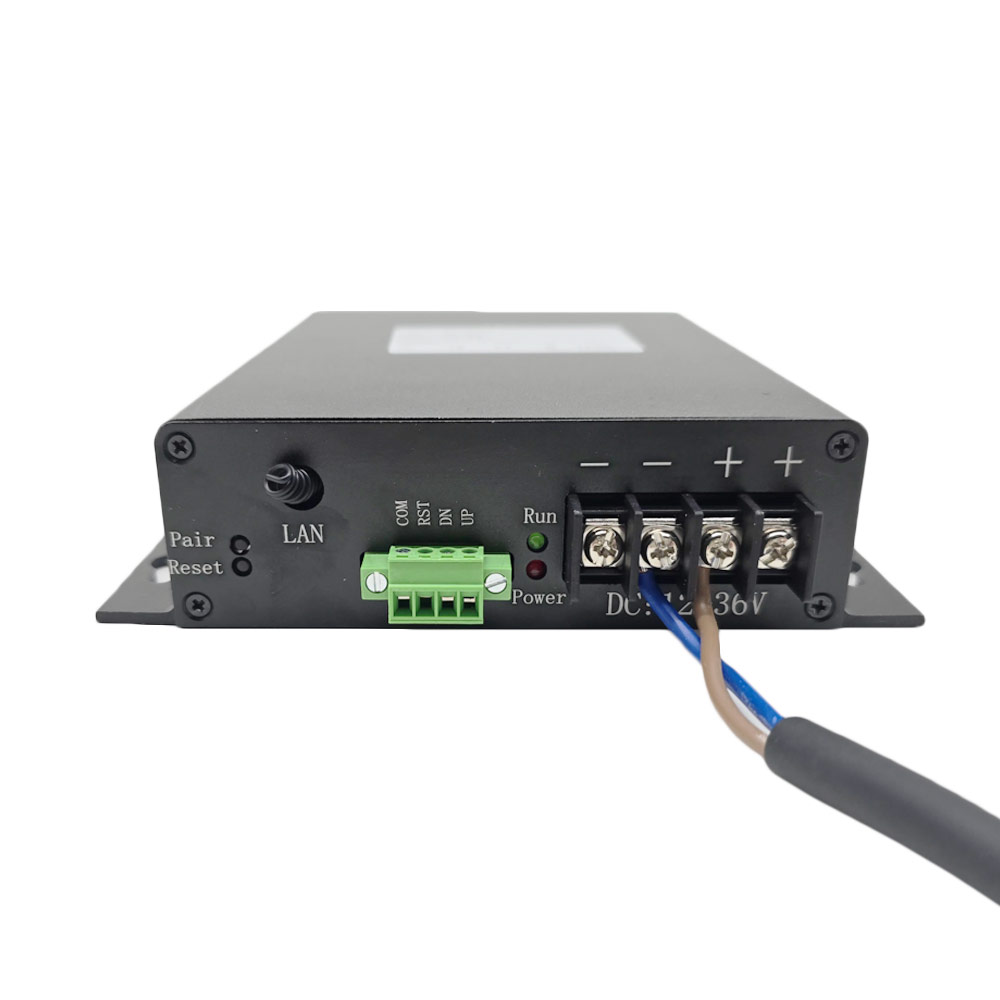

Les informations pour le contrôleur synchrone :
Introduction:
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et
descendre un équipement, par exemple deux ou quatre vérins électriques.
Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne
peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement
du vérin électrique sera également différente. Lorsque plusieurs vérins
électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent
pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un
contrôleur synchrone pour faire fonctionner plusieurs vérins électriques
pour monter ou descendre de manière synchrone. Ils fonctionnent complètement
en synchronisation sans aucune différence.
Principe de fonctionnement :
Si vous souhaitez utiliser un contrôleur de synchronisation pour faire
fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous
devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique.
Et lorsque vous avez acheté un vérin électrique avec un capteur à effet
Hall, nous installerons pour vous un capteur à effet Hall dans le vérin
électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall
enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur
ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte
que tous les vérins électriques fonctionnent exactement à la même vitesse.
Caractéristiques :
Il peut faire fonctionner quatre vérins électriques B pour fonctionner de
manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
Deux boutons de fonction : Haut et Bas.
Avec bouton de réinitialisation.
Paramètres :
Tension de fonctionnement : 10~30 VCC, convient pour vérin électrique en 12V
ou 24V
Fréquence de travail : 315 MHz
Distance de travail : 100 m (théoriquement)
Courant nominal : 40A à 12V ou 20A à 24V
Deux modes de contrôle sélectionnables: Mode d’interblocage ou mode
momentané.
Température de fonctionnement : -20°C ~ +70°C
Dimension de Case : 150 x 147 x 40 mm
Câblage :
1) Connectez le pôle positif de l'alimentation CC au cordon d'alimentation
rouge du contrôleur, et connectez le pôle négatif de l'alimentation CC au
cordon d'alimentation noir du contrôleur.
2) Branchez quatre vérins électriques au contrôleur.
3) Branchez la poignée de commande au contrôleur.
Comment régler le mode de contrôle:
Le contrôleur dispose de deux modes de contrôle sélectionnables, le mode
d’interblocage et le mode momentané. Vous pouvez passer d'un mode de
contrôle à l'autre de la manière suivante:
Presser et maintenez enfoncé simultanément sur le bouton de réinitialisation
du contrôleur et sur le bouton de la poignée de commande ou de la
télécommande pendant 8 à 9 secondes.
Opération dans différents modes de contrôle :
1. Mode de contrôle d’interblocage:
1.1 Opération via la poignée de commande:
1) Appuyez sur le bouton ▲ de la poignée de commande, quatre vérins
s'étendent vers l'extérieur en même temps, ils atteindront la course
maximale en même temps et s'arrêteront automatiquement. Pendant le
fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour
arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la poignée de commande, quatre vérins se
rétractent vers l'intérieur en même temps, ils se rétractent complètement en
même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous
pouvez également appuyer sur n'importe quel bouton pour arrêter quatre
vérins en même temps.
1.2 Opération via la télécommande:
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins s'étendent vers
l'extérieur en même temps, ils atteindront la course maximale en même temps
et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez
également appuyer sur n'importe quel bouton pour arrêter quatre vérins en
même temps.
2) Appuyez sur le bouton ▼ de télécommande, quatre vérins se rétractent vers
l'intérieur en même temps, ils se rétractent complètement en même temps et
s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également
appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
2. Mode de contrôle momentané : 2.1 Opération via la poignée de commande:
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, quatre vérins électriques s'arrêtent.
2.2 Opération via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins
électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton,
quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins
électriques se rétractent vers l'intérieur en même temps ; Relâchez le
bouton, quatre vérins électriques s'arrêtent.
Fonction de réinitialisation:
Lorsque le système est utilisé pour la première fois, ou lorsque le système
ne fonctionne pas correctement, ou lorsque les vérins électriques ne sont
plus parfaitement synchronisés, vous pouvez réinitialiser le contrôleur par
l'une des trois méthodes suivantes.
Méthode 1 : Appuyez et maintenez deux boutons de la poignée de commande en
même temps pendant plus de 7 secondes.
Méthode 2 : Appuyez et maintenez le bouton reset du contrôleur et le bouton
▼ de la poignée de commande en même temps pendant plus de 7 secondes.
Méthode 3 : Appuyez et maintenez le bouton reset du contrôleur et le bouton
▼ de la télécommande en même temps pendant plus de 7 secondes.
État de fonctionnement et indicateurs LED :
1. La mise sous tension est normale : Le voyant vert est allumé, et le
voyant rouge est éteint.
2. Travail normal : Le voyant vert est allumé, le voyant rouge est allumé,
et le voyant rouge est éteint une fois le travail terminé.
3. Surcharge : Le voyant vert est allumé, et le voyant rouge est allumé. À
ce stade, il ne peut pas fonctionner normalement et doit d'abord être
réinitialisé.
4. L'erreur est trop importante : Le voyant vert clignote, et le voyant
rouge est éteint. À ce stade, il ne peut pas fonctionner normalement et doit
d'abord être réinitialisé.
5. Basse tension : Le voyant vert est éteint, et le voyant rouge est éteint.
6. Échec du capteur Hall : Le voyant vert est éteint, et le voyant rouge
clignote.
7. Pendant l'opération de réinitialisation : Le voyant vert clignote, et le
voyant rouge clignote. Lorsque la réinitialisation est terminée, le voyant
vert est allumé, et le voyant rouge est éteint.
Remarquer:
1. Chaque verin électrique nécessiterait deux supports de montage, un pour fixer
la tête du vérin électrique et un autre pour fixer le bas du vérin électrique.
Ce kit ne contient pas de supports de montage fixes, veuillez les acheter dans
le menu déroulant.
2. Vous devez utiliser une alimentation à découpage CC12V/50A ou CC24V/25A pour
alimenter ce kit. Ce kit ne contient pas cette alimentation, veuillez l'acheter
dans le menu déroulant.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont
pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon
les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les
vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
