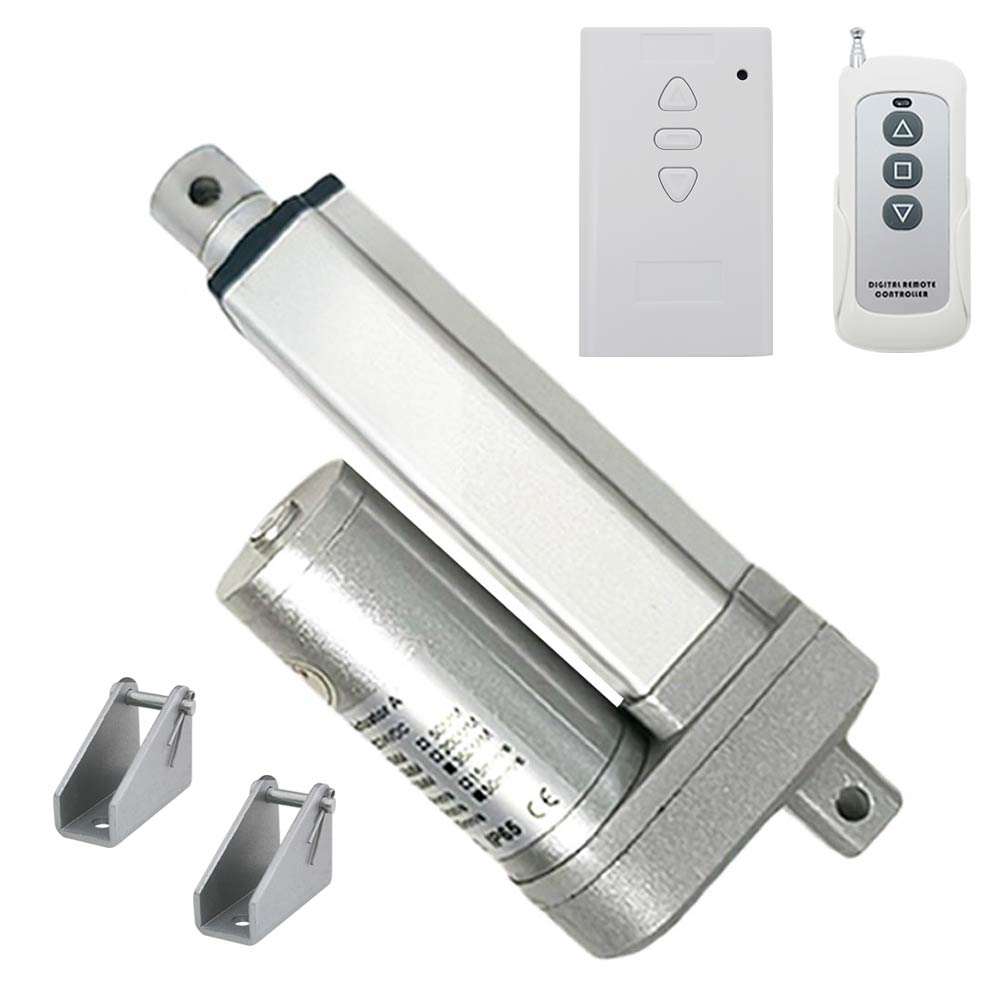

Contenu:
1 × Vérins électriques A
1 × Récepteur: S1FC-DC
1 × Émetteur: CP-3

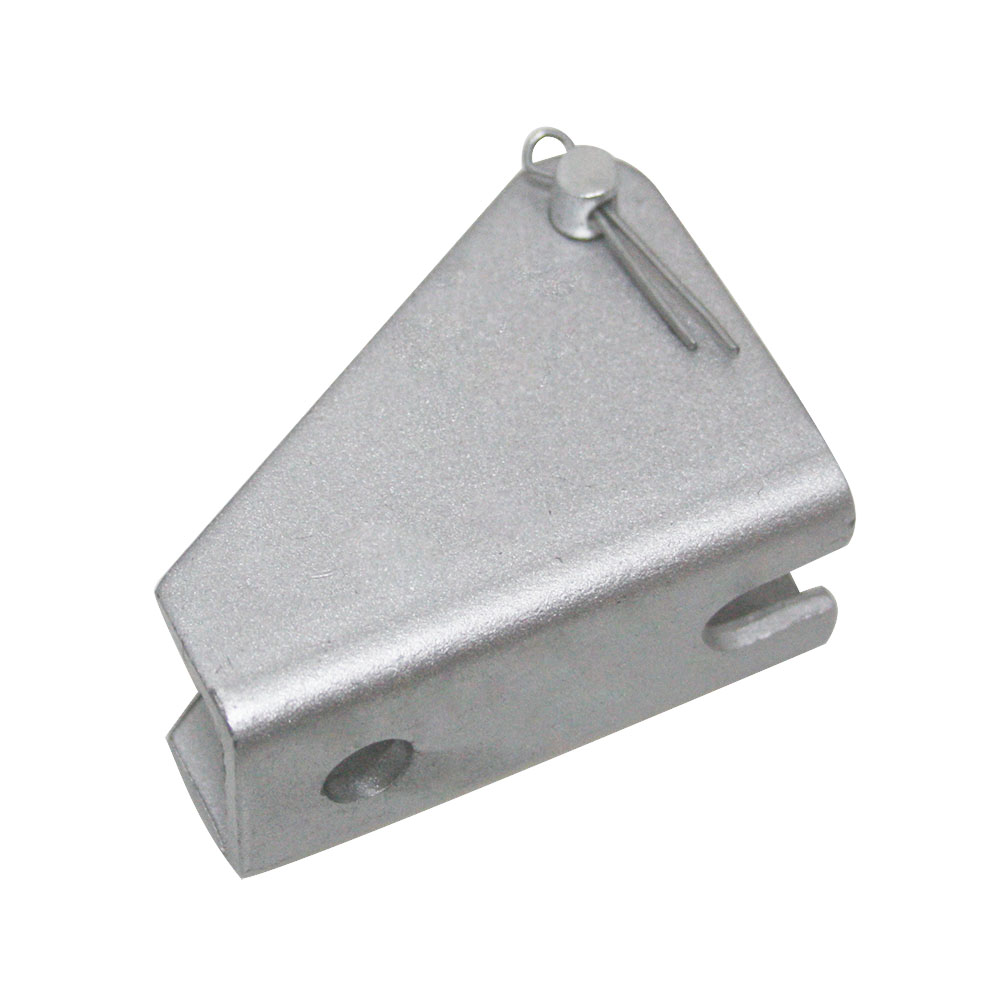

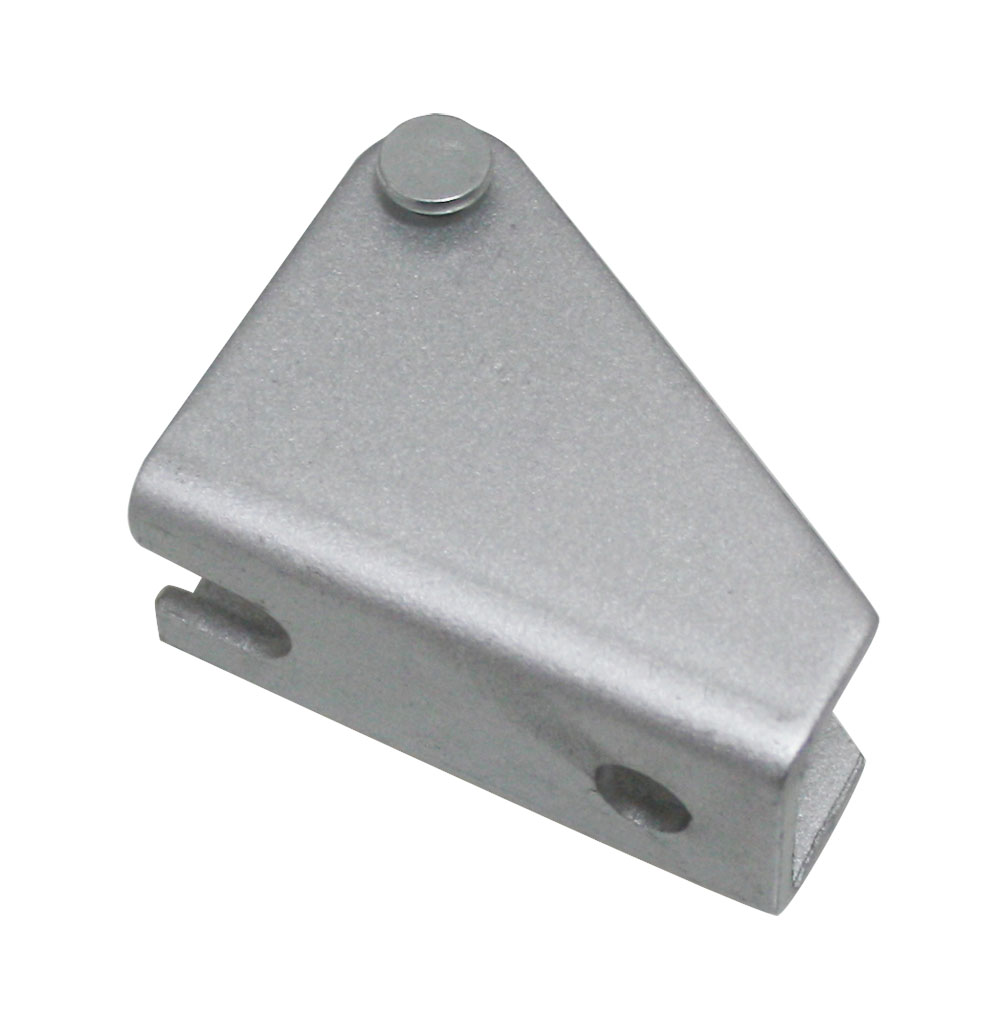

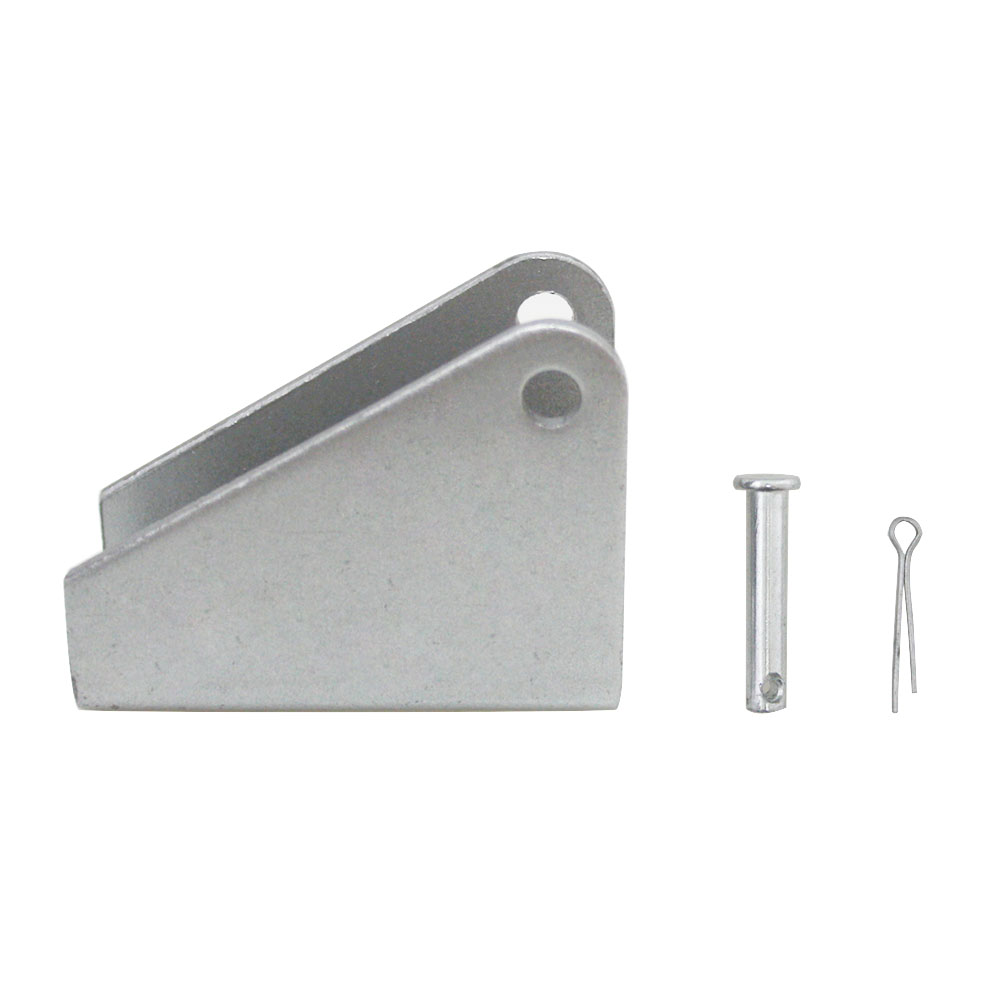

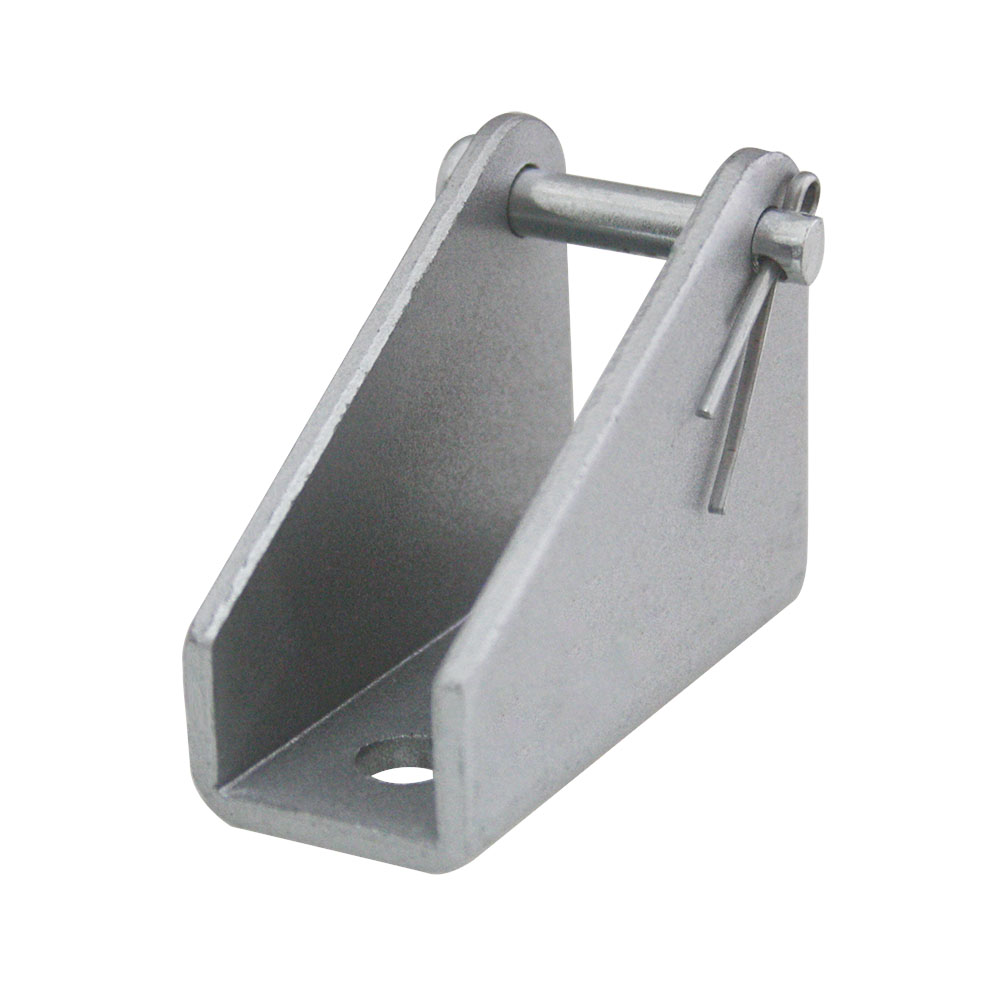

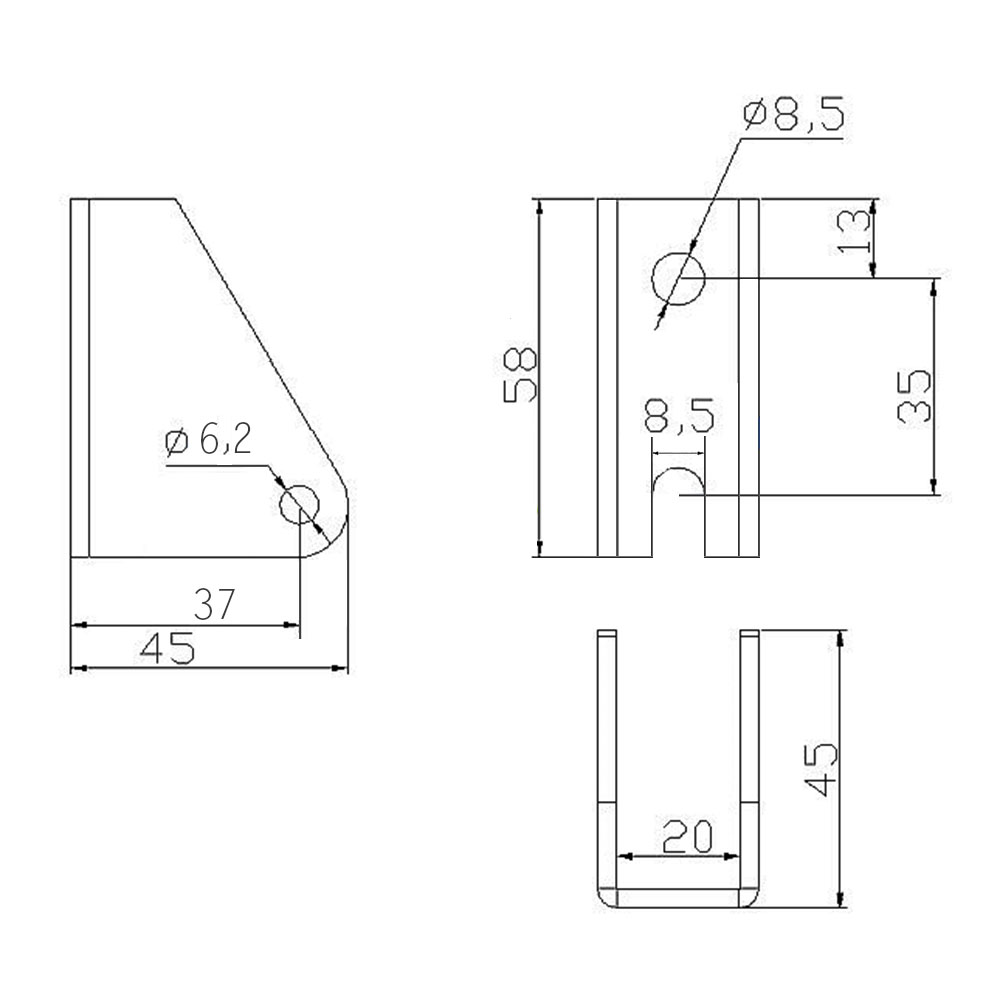

2 × Supports de fixation A
1 × Manuel d'utilisateur

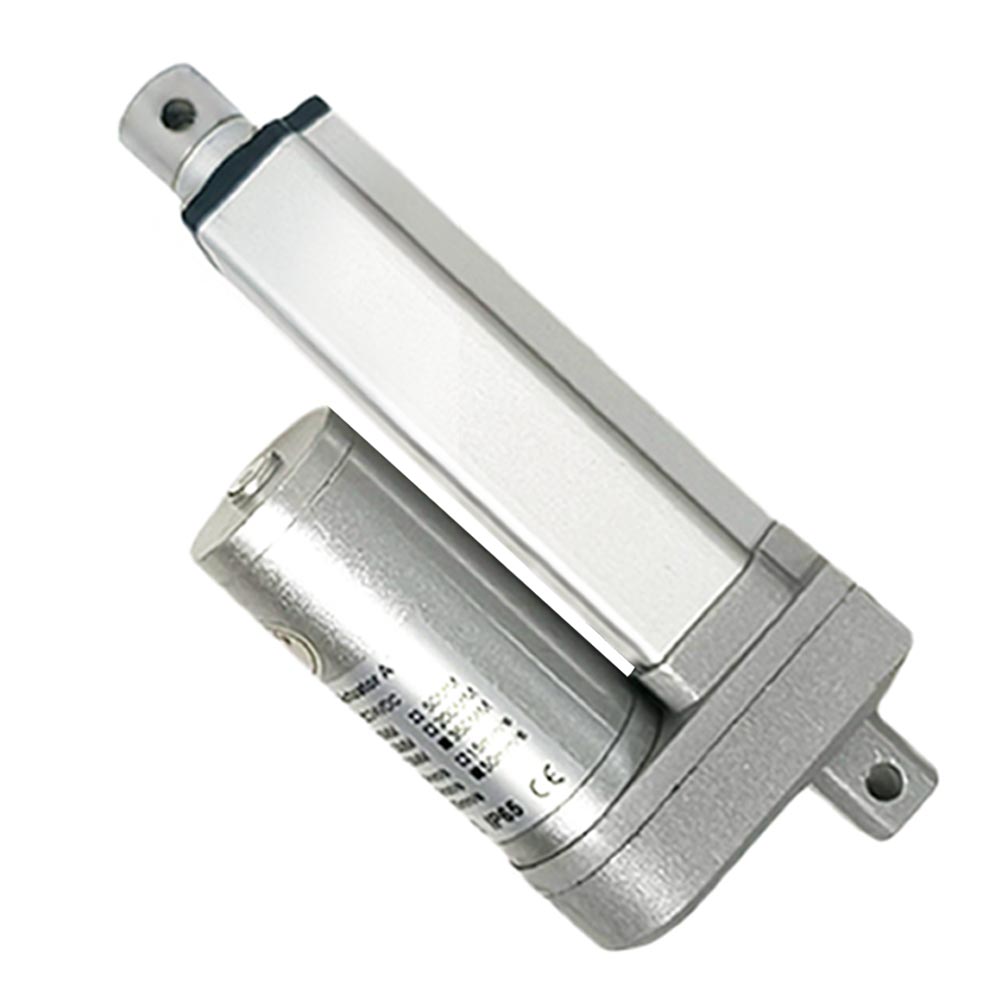

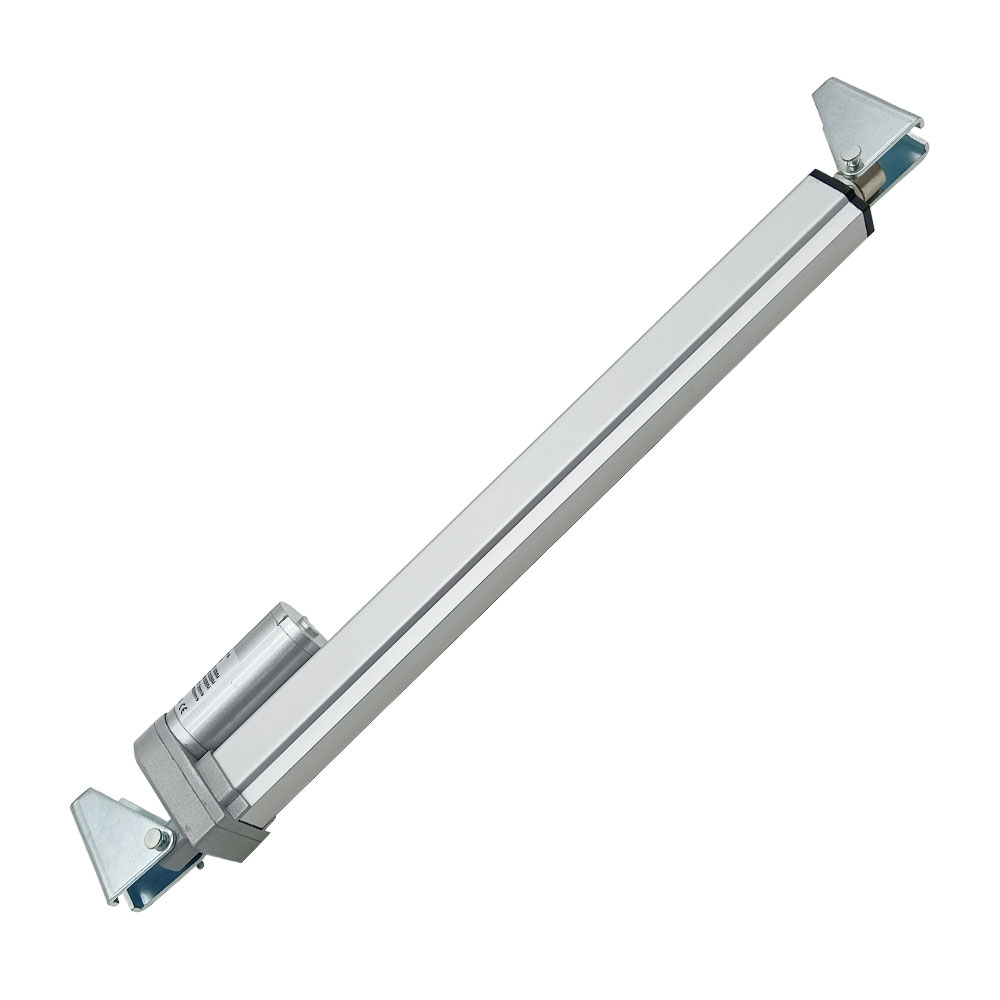

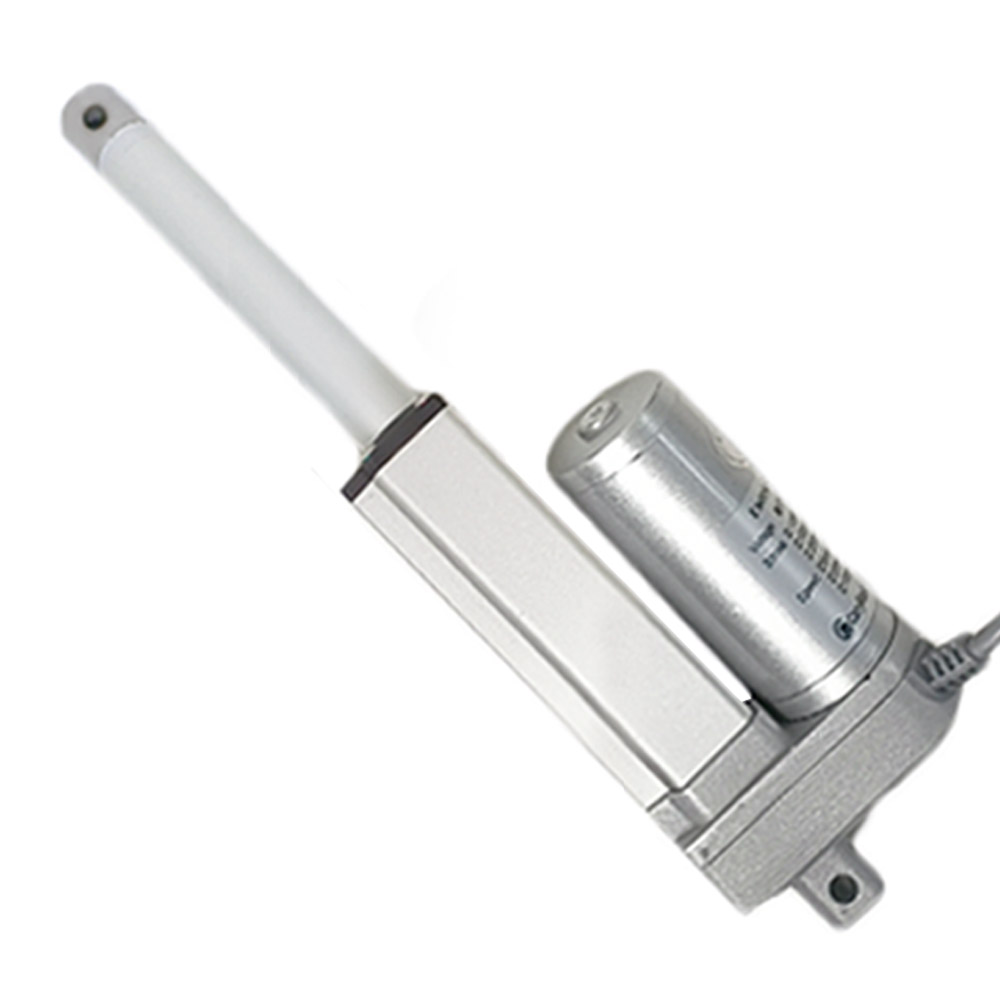

Les informations pour les vérins électriques:
Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicaux et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très
difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance
à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 2000N / 200 kg / 450 lbs
Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
Options de course multiples, de 10 mm à 1000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
1000 mm, par exemple 225 mm, 660 mm, 950 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique
n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne
disposiez que d'une alimentation 12V, nous vous recommandons de choisir un
vérin électrique avec une tension de travail de 24V.

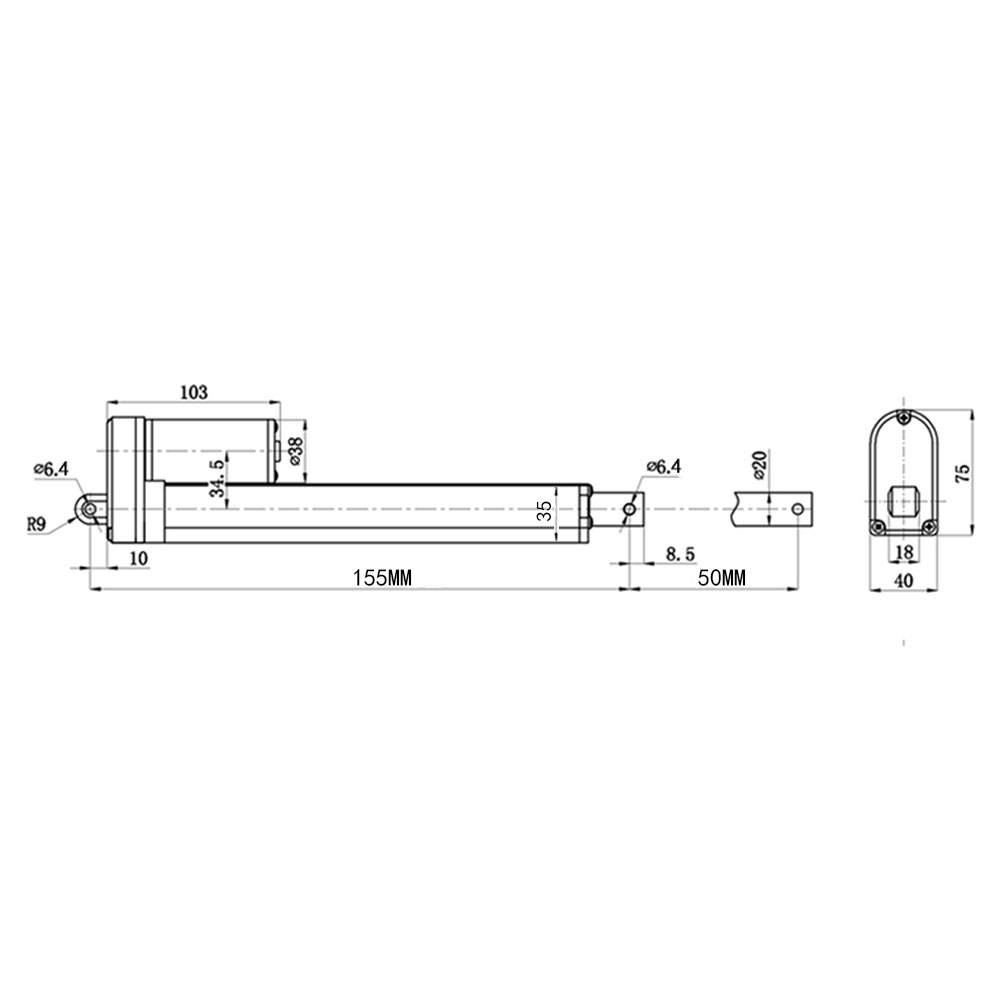

Plage de course : 2 pouces ou 50 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s,
50±10mm/s, 100±15mm/s, 160±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide: 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge: 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin
électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter
deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A
pour alimenter quatre vérins électriques.
Diamètre de l'arbre: 20 mm
Diamètre des trous de montage: 6 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 20%, max 5 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 46dB à 56dB (Les verins électriques avec
différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide
Poussée maximale
5mm/s
2000N / 200 kg / 450 lbs
10mm/s
1000N / 100 kg / 200 lbs
15mm/s
800N / 80 kg / 180 lbs
20mm/s
700N / 70 kg / 160 lbs
30mm/s
500N / 50 kg / 110 lbs
50mm/s
300N / 30 kg / 60 lbs
100mm/s
150N / 15 kg / 30 lbs
160mm/s
100N / 10 kg / 20 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens
vertical. Si le poids de votre équipement (comme une porte de cave) est de
100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette
porte, vous devez calculer la force réelle agissant sur le vérin électrique
en fonction de votre méthode d'installation. Cette force est généralement de
2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à
pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement
continu avec la charge maximale, nous vous recommandons de le laisser
fonctionner à environ la moitié de la charge maximale pour obtenir une durée
de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la
force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses,
la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale du vérin électrique est légèrement
inférieure à sa force de poussée maximale.

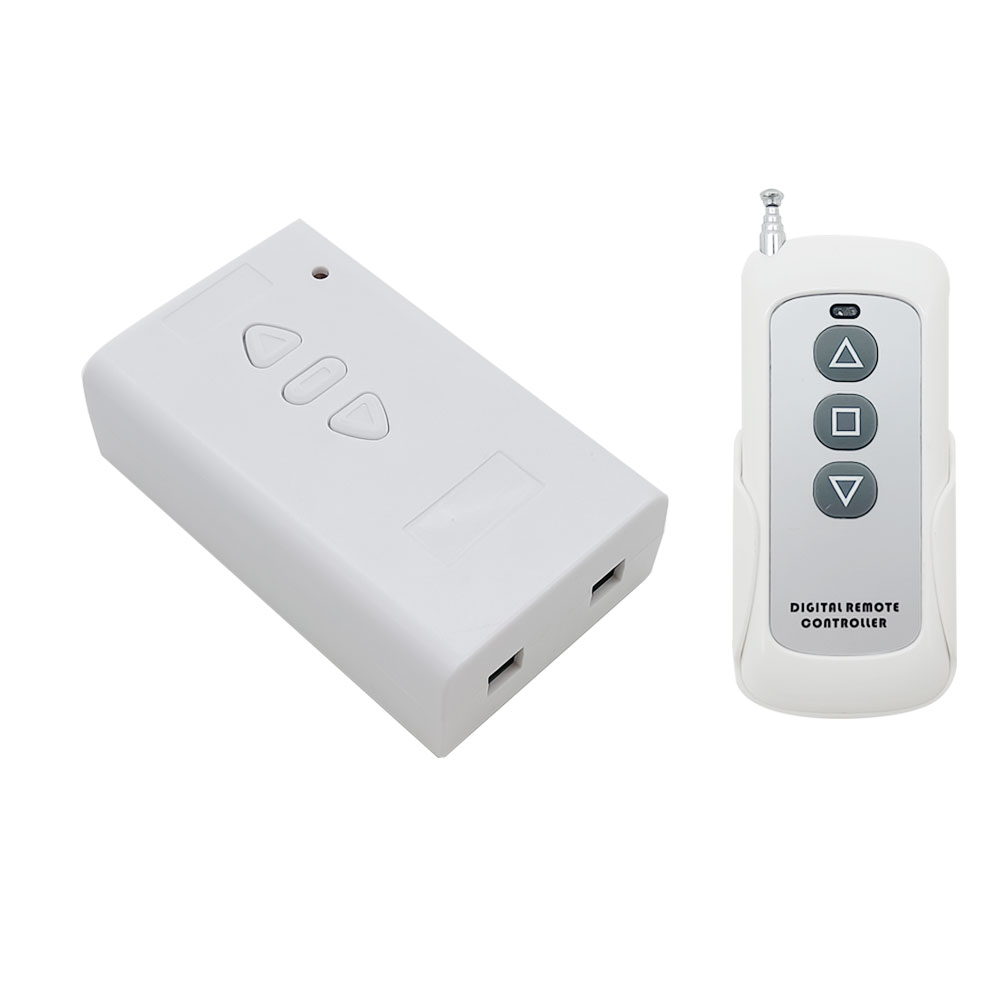

Les informations sur la télécommande sans fil :
Application :

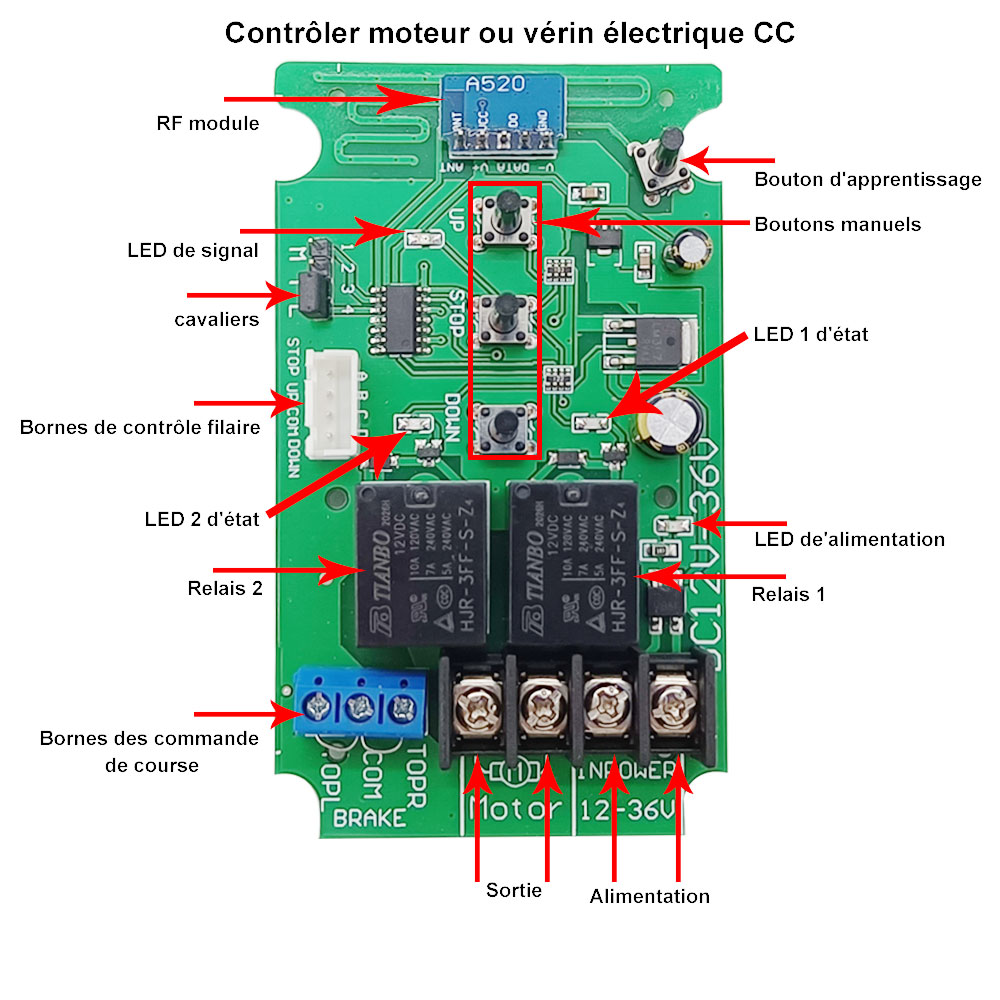

Ce récepteur est un contrôleur sans fil pour le moteur CC ou le vérin
électrique CC, lui et l'émetteur forment un système émetteur-récepteur. Si
vous connectez un moteur CC à ce récepteur, vous pouvez faire tourner le
moteur dans le sens positif ou inverse par la télécommande. Si vous
connectez un vérin électrique CC à ce récepteur, vous pouvez exécuter le
vérin électrique pour s'étendre ou se rétracter par la télécommande. Vous
pouvez connecter deux interrupteurs de fin de course au récepteur et les
utiliser pour arrêter le moteur ou le vérin électrique. Vous pouvez
également connecter un interrupteur manuel au récepteur et les utiliser pour
contrôler le moteur ou le vérin électrique.
Caractéristique:
Commande sans fil, facile à installer.
Convient pour le moteur CC ou le vérin électrique CC.
Plage de tension de fonctionnement CC 9 ~ 36V.
Deux modes de travail.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse en utilisant
les boutons du récepteur ou par l'émetteur.
Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter en
utilisant les boutons du récepteur ou par l'émetteur.
Avec trois boutons manuels : vous pouvez contrôler le moteur ou le vérin
électrique par des boutons manuels.
Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des
interrupteurs de fin de course ou des dispositifs externes pour arrêter le
moteur ou le vérin électrique.
Avec bornes de contrôle filaire : vous pouvez connecter des interrupteurs
manuels pour contrôler le moteur ou le vérin électrique.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de
travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les
portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrées pour le courant inverse et la
surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au
récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

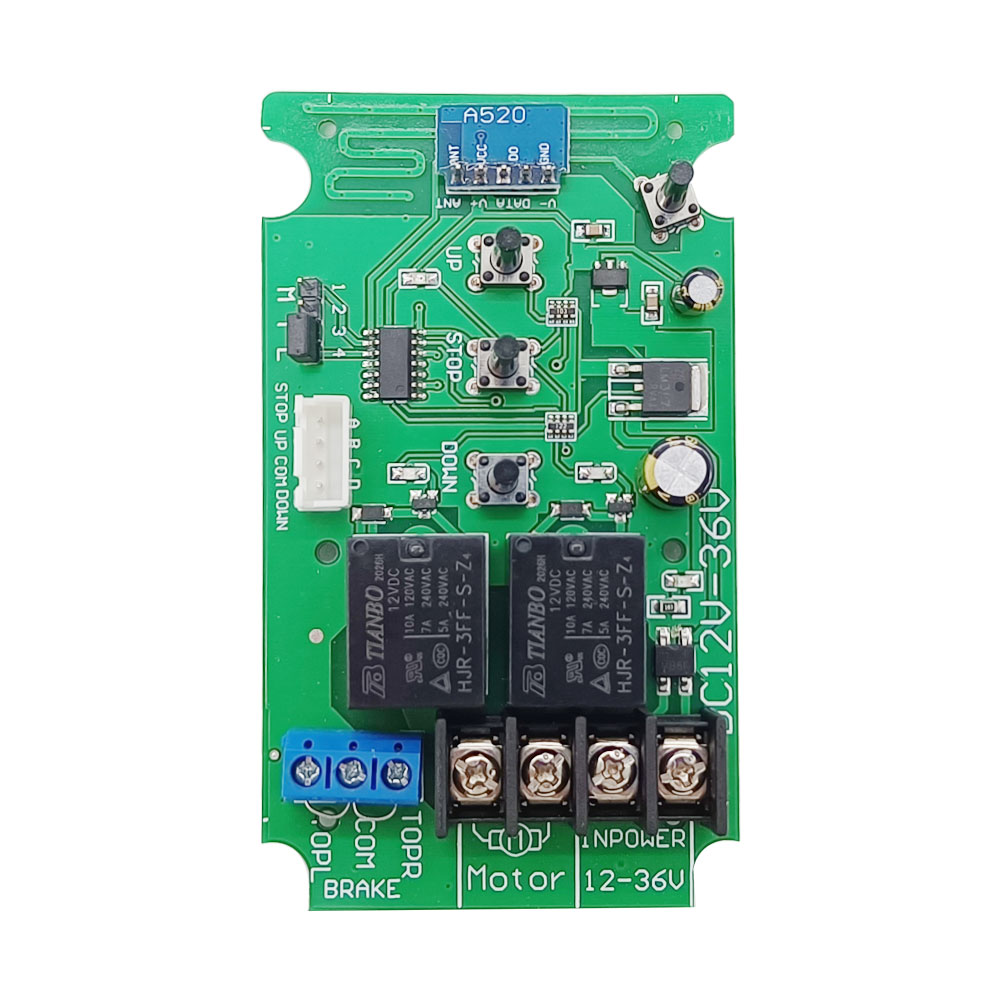

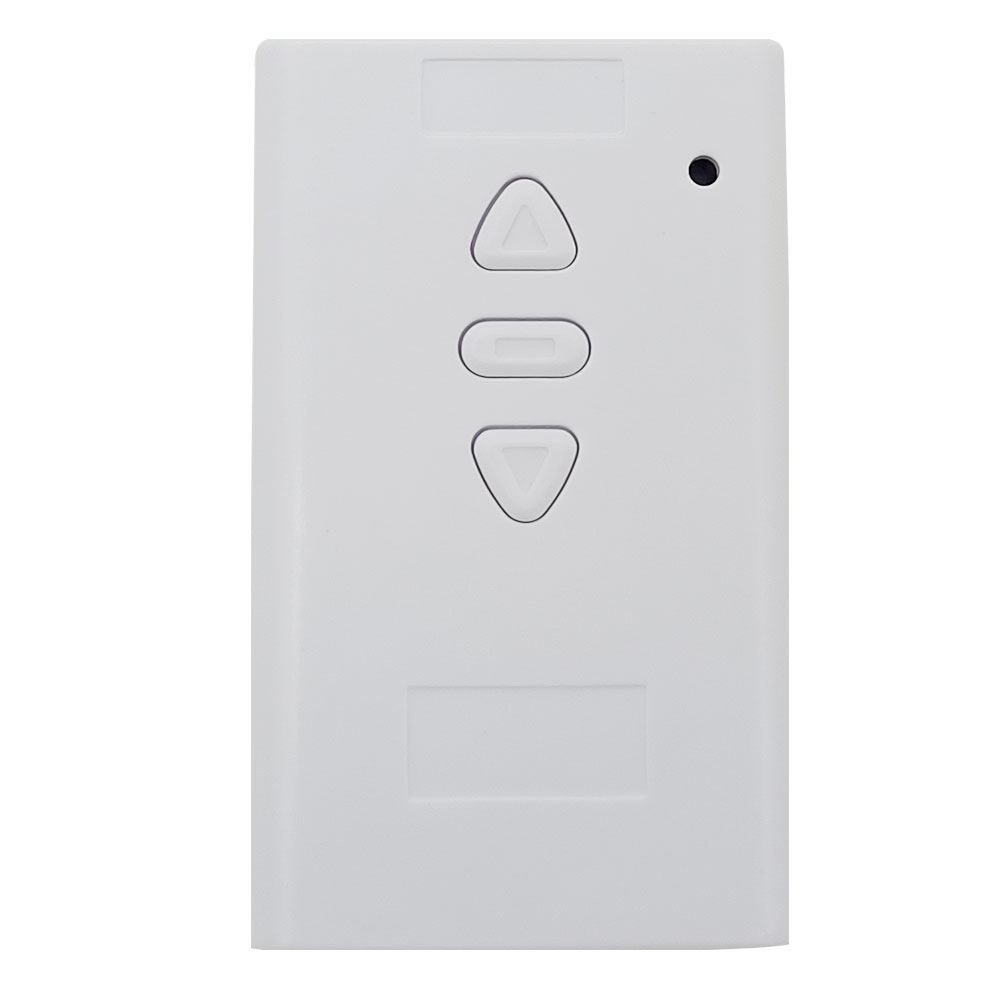

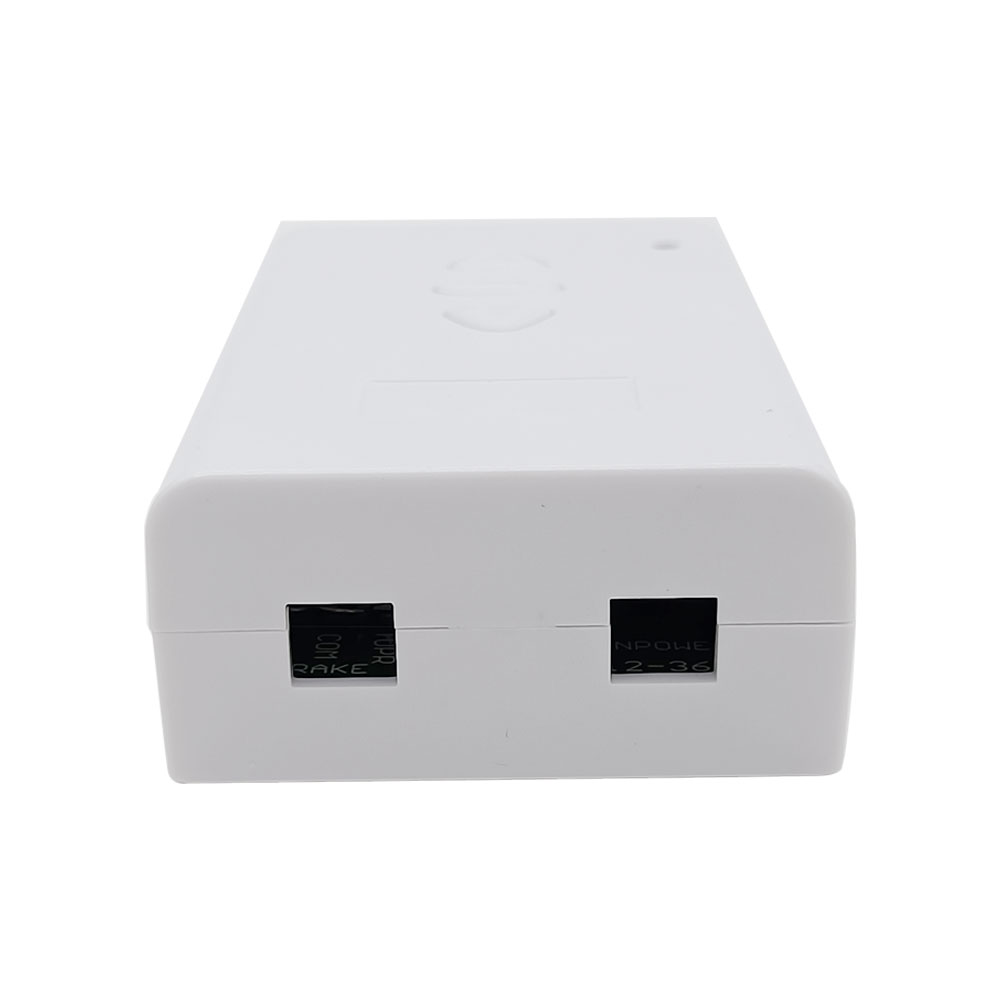

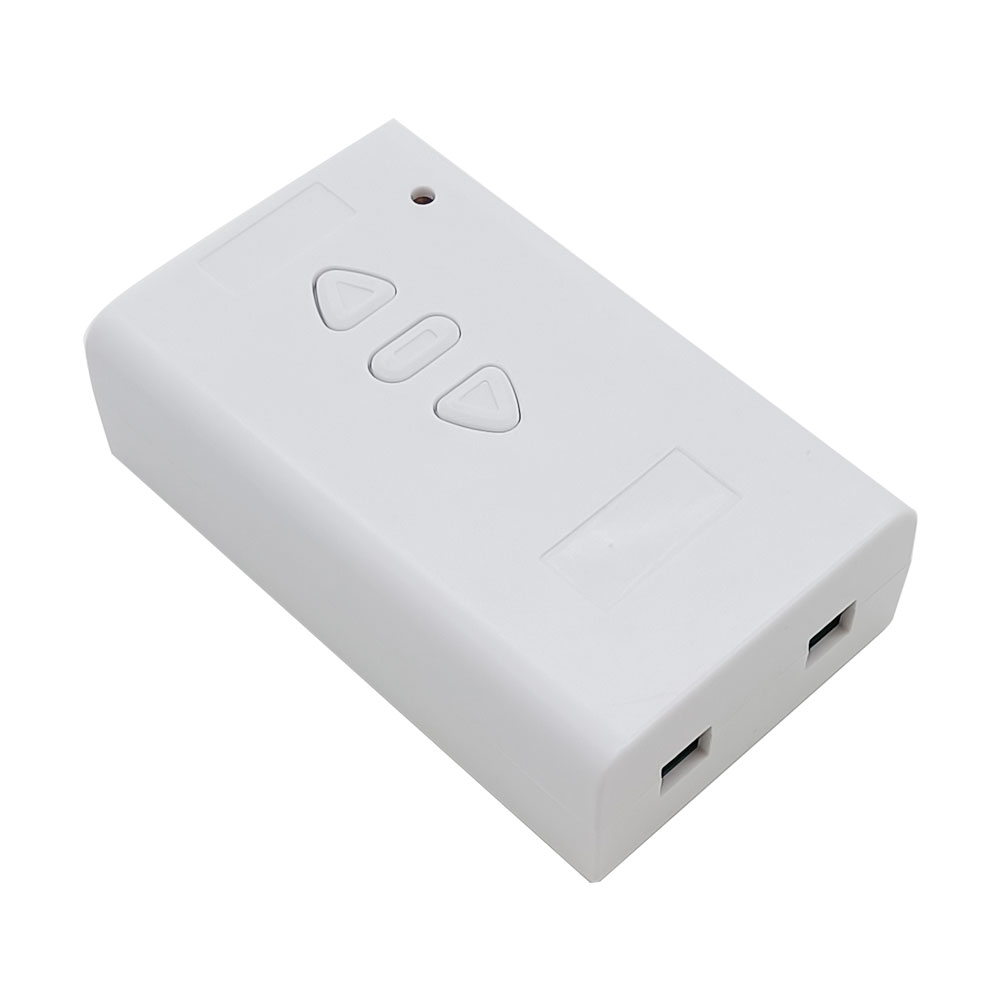

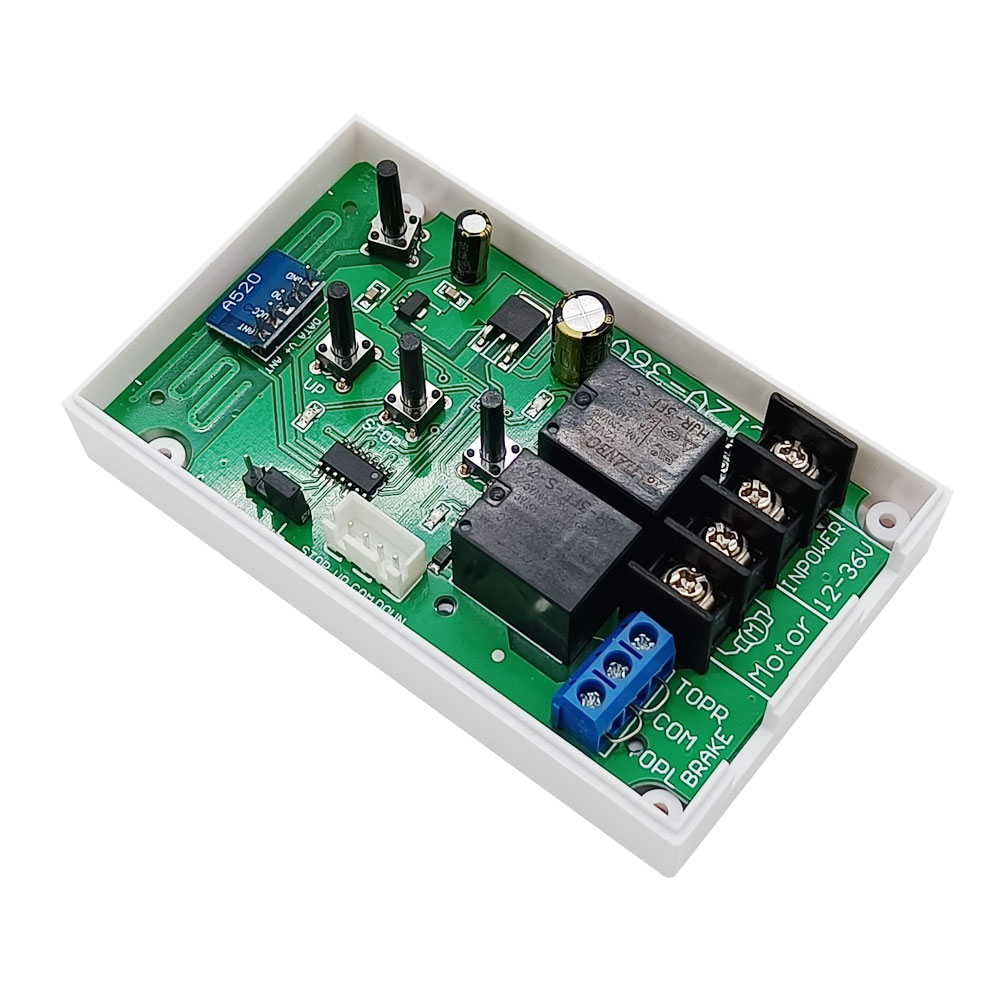

Paramètres de Récepteur :
Modèle : S1FC-DC
Tension de fonctionnement : 9~36 VCC
Tension de sortie : 9~36 VCC identique à la tension d'entrée
Fréquence de travail : 433.92MHz
Canal : 1 CH, peut fonctionner avec 1 moteur CC ou 1 vérin électrique
Courant Statique : ≤ 6mA
Courant maximal de travail : 10A, donc le courant de démarrage maximal du vérin
électrique ou du moteur ne peut pas dépasser 10A.
Gamme de fils pour les bornes : 22-14 AWG
2 Modes Sélectionnables : Interblocage, Momentané
Température de fonctionnement : -20°C ~ +70°C
Dimension de Boîtier : 100 x 60 x 30 mm

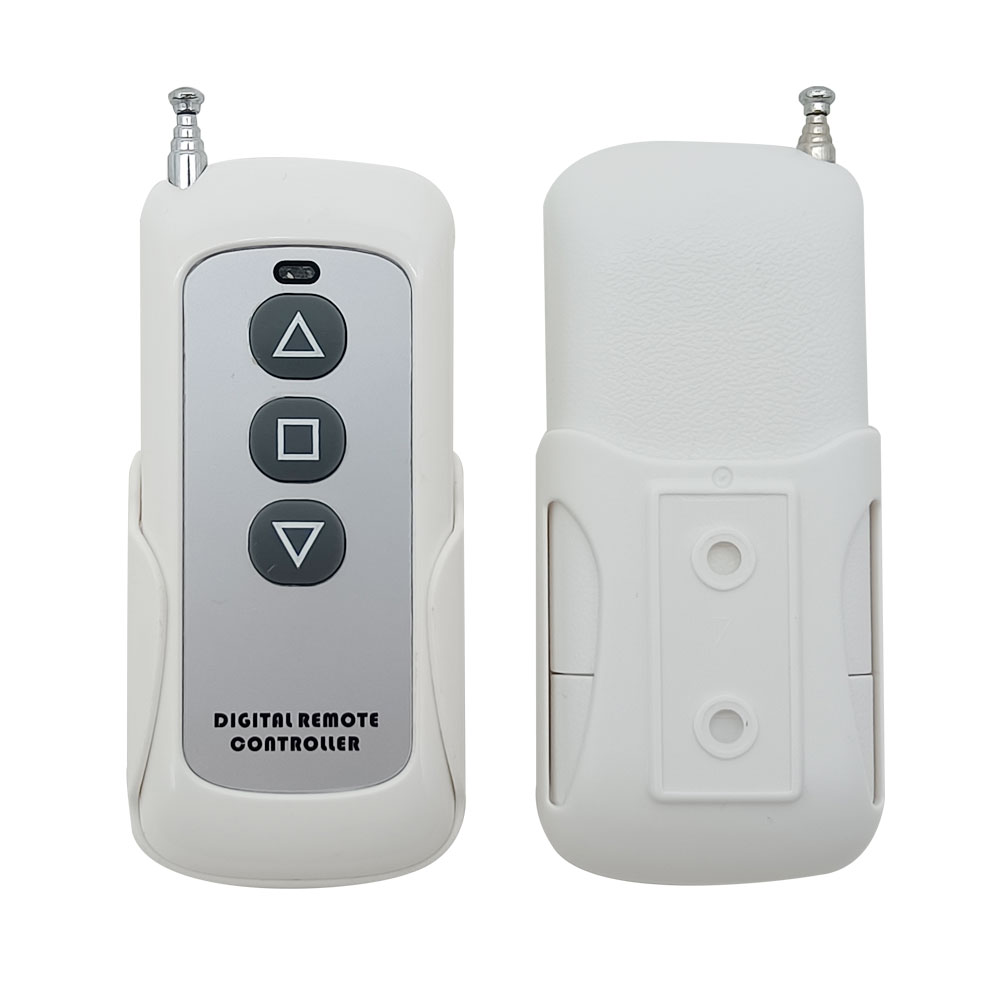

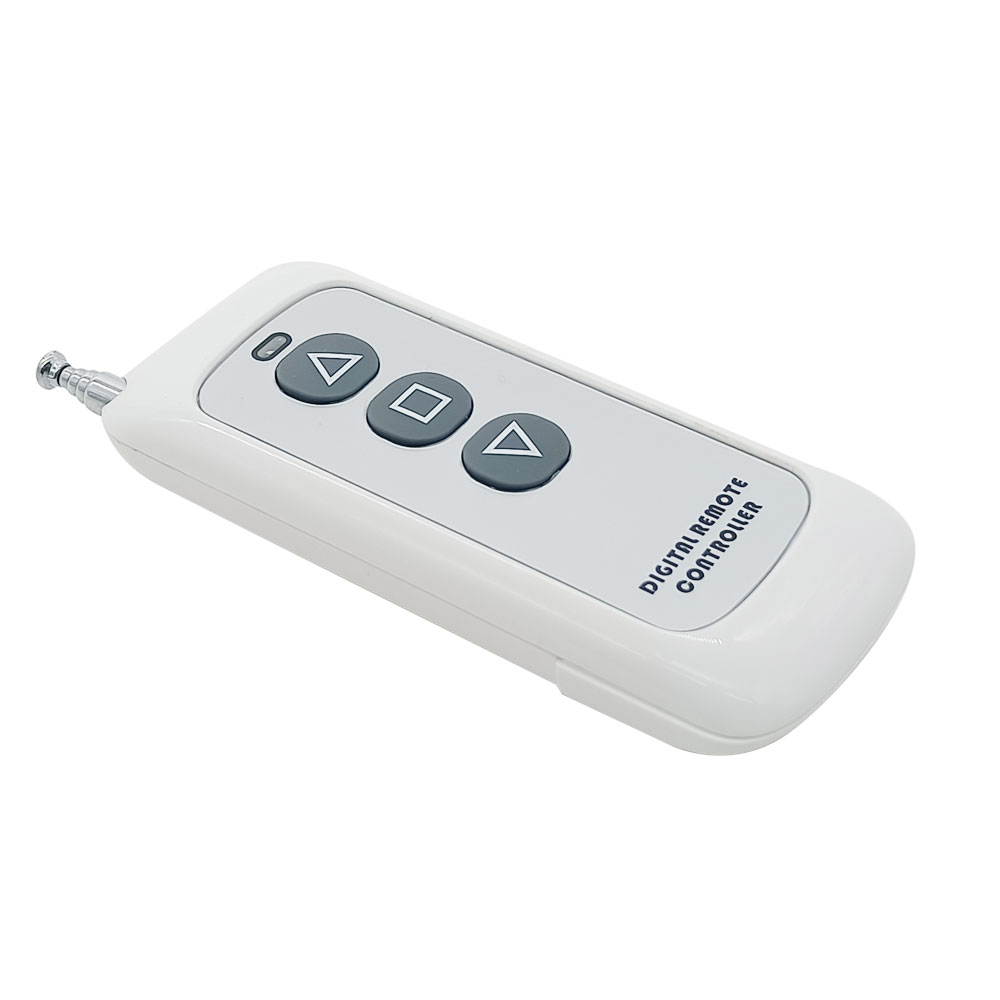

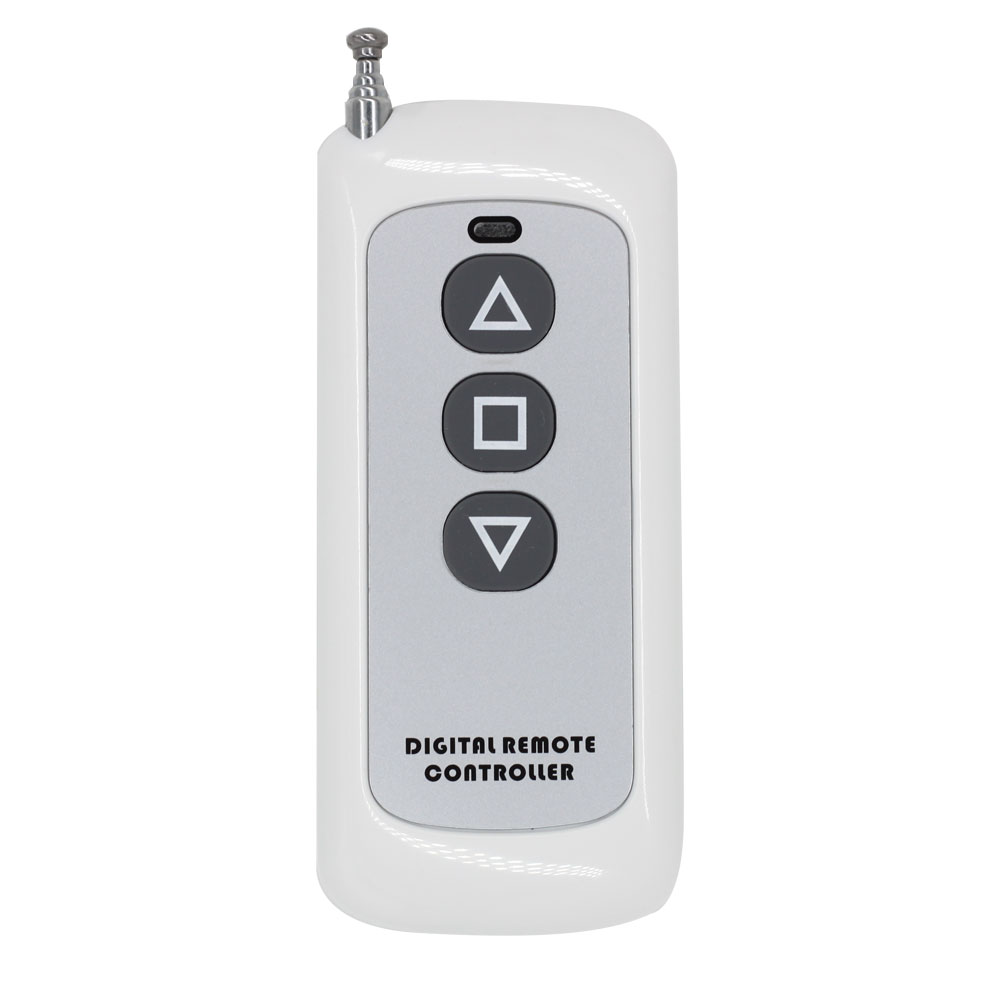

Paramètres du Émetteur / Télécommande:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12
mois )
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement )
Émetteurs correspondants :
Ce récepteur peut fonctionner avec différents émetteurs, tels que les
modèles
CWC-3L
(étanche, 50 mètres),
C-2-2
ou
C-3-2
(100 mètres),
CP-2
ou
CP-3
(500 mètres),
CV-2-2
(500 mètres),
CG-3
(500 mètres) ou
CB-3-2
(1000 mètres).
1) Quand vous réglez le récepteur en mode momentané, il devrait fonctionner
avec un émetteur avec deux boutons, par exemple le modèle CP-2, C-2-2 ou
CV-2-2.
2) Quand vous réglez le récepteur en mode d'interblocage, il devrait
fonctionner avec un émetteur avec trois boutons, tel que le modèle CWC-3L,
C-3-2, CP-3, CG-3 ou CB-3-2.
Gamme de Travail :
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut
atteindre différentes distances de travail. Par exemple, lorsque l'émetteur
CP-3 et lui forment un ensemble complet, la distance de travail maximale
peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur
CB-3-2 forment un ensemble complet, la distance de travail maximale peut
atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui
seraient sans barrières et sans aucune interférence RF. Mais dans la
pratique, il sera gêné par des arbres, des murs ou d’autres constructions,
et sera interféré par d’autres signaux sans fil. Par conséquent, la distance
de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de
travail que le récepteur équipé d'une antenne interne.
Utilisation :
Le récepteur peut être utilisé pour contrôler un moteur ou un vérin
électrique en CC 12V / 24V.

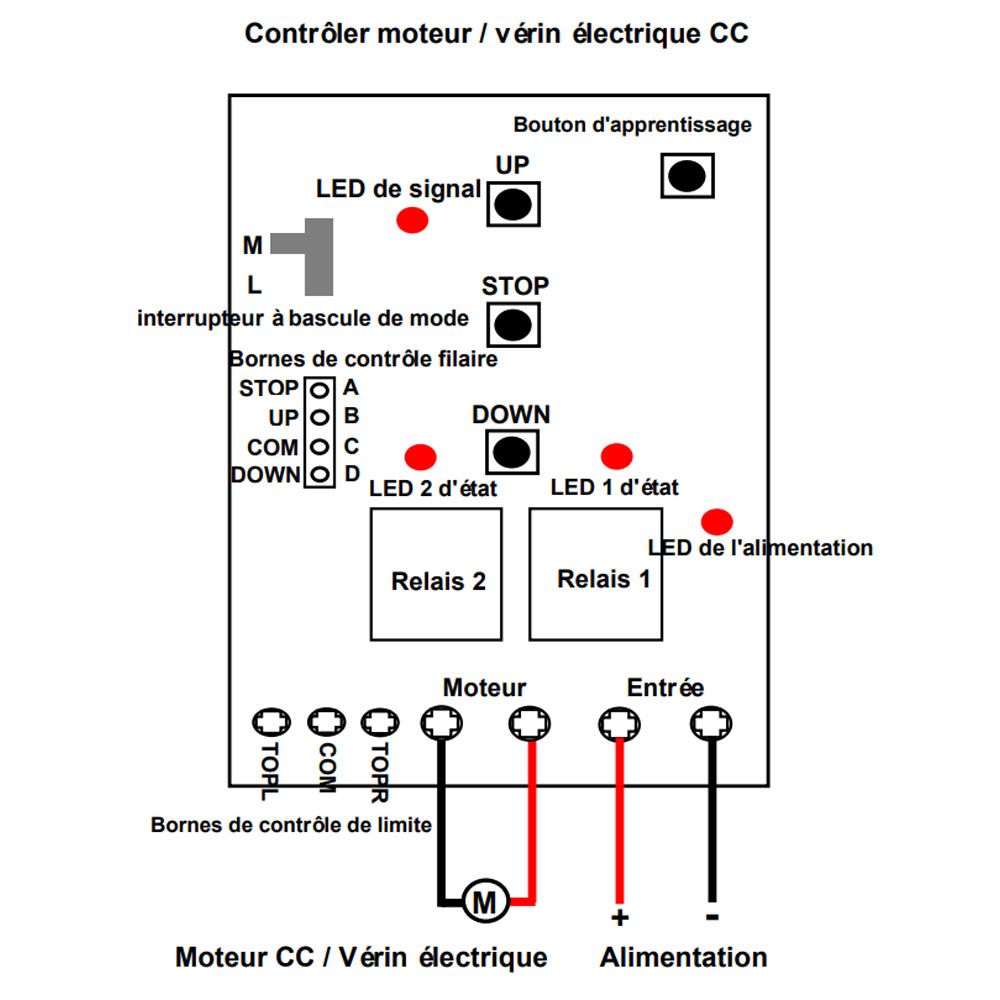

Câblage :
Si vous voulez contrôler un moteur ou un vérin électrique en CC 12V / 24V,
faire comme suivant :
1) Connectez le pôle positif de l'alimentation en CC à la borne <+> de
l'entrée, et connectez le pôle négatif de l'alimentation en CC à la borne
<-> de l'entrée.
2) Connectez deux fils du moteur ou du vérin électrique aux bornes ,
et vous pouvez échanger ces deux fils pour changer le sens de rotation du
moteur ou le sens de déplacement du vérin électrique.
Réglage les modes différents de contrôle :
Le récepteur sera réglé en mode Interblocage avant la livraison. Si vous
souhaitez utiliser un autre mode, appliquez les étapes suivantes.
Remarque : il faut redémarrer le récepteur après avoir changé le mode de
contrôle.
1) Réglage du mode d’interblocage : Tournez l'interrupteur à bascule de mode
du récepteur sur la position L.. Le fonctionnement par l'émetteur, tel que CP-3:
Presser le bouton ▲ de l’émetteur : le moteur tourne dans le sens positif,
ou le vérin électrique s'étend vers l'extérieur.
Presser le bouton ▼ de l’émetteur : le moteur tourne dans le sens inverse,
ou le vérin électrique se rétracte vers l'intérieur.
Presser le bouton ■ de l’émetteur : le moteur ou le vérin électrique
s'arrête.
Le fonctionnement du récepteur :
Presser le bouton ▲ du récepteur : le moteur tourne dans le sens positif, ou
le vérin électrique s'étend vers l'extérieur.
Presser le bouton ▼du récepteur : le moteur tourne dans le sens inverse, ou
le vérin électrique se rétracte vers l'intérieur.
Presser le bouton ■ du récepteur : le moteur ou le vérin électrique s'arrête.
2) Réglage du mode momentané : Tournez l'interrupteur à bascule de mode du
récepteur sur la position M. Le fonctionnement par l'émetteur, tel que CP-3:
Presser et maintenez le bouton ▲ de l’émetteur : le moteur tourne dans le
sens positif, ou le vérin électrique s'étend vers l'extérieur.
Relâcher le bouton ▲ : le moteur ou le vérin électrique s'arrête.
Presser et maintenez le bouton ▼ de l’émetteur : le moteur tourne dans le
sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Relâcher le bouton ▼ : le moteur ou le vérin électrique s'arrête.
Le fonctionnement du récepteur :
Presser et maintenez le bouton ▲ du récepteur : le moteur tourne dans le
sens positif, ou le vérin électrique s'étend vers l'extérieur.
Relâcher le bouton ▲ : le moteur ou le vérin électrique s'arrête.
Presser et maintenez le bouton ▼ du récepteur : le moteur tourne dans le
sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Relâcher le bouton ▼ : le moteur ou le vérin électrique s'arrête.
Les bornes de contrôle de limite :
Le récepteur a des bornes des commande de course, et vous pouvez connecter
des appareils externes (avec contact normalement fermé), tels que des
capteurs, des interrupteurs de fin de course aux bornes des commande de
course, puis les utiliser pour arrêter le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter un interrupteur de fin de course
normalement fermés aux bornes et , et connecter un autre
interrupteur de fin de course normalement fermé aux bornes et .
Lorsque le moteur tourne dans le sens positif, ou que le vérin électrique
s'étend, si deux bornes et sont déconnectées, le moteur ou le
vérin électrique s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens de l'inversion, ou que le vérin
électrique se rétracte, si deux bornes et sont déconnectées, le
moteur ou le vérin électrique s'arrête automatiquement.
Les bornes de contrôle filaire :
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des
appareils externes (avec un contact normalement ouvert), tels que des
interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser
pour arrêter le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter des interrupteurs manuels à trois boutons aux bornes de
contrôle filaire , , et selon le schéma de câblage
suivant.
1) Mode d’interblocage :
Lorsque vous connectez deux bornes et , le moteur tourne dans le
sens positif ou le vérin électrique électrique s'étend. Et lorsque vous
connectez deux bornes et , le moteur ou le vérin électrique
s'arrête.
Lorsque vous connectez deux bornes et , le moteur tourne en sens
inverse ou le vérin électrique électrique se rétracte. Et lorsque vous
connectez deux bornes et , le moteur ou le vérin électrique
s'arrête.
2) Mode momentané :
Lorsque vous connectez deux bornes et , le moteur tourne dans le
sens positif ou le vérin électrique électrique s'étend. Et lorsque vous
déconnectez deux bornes et , le moteur ou le vérin électrique
s'arrête.
Lorsque vous connectez deux bornes et , le moteur tourne en sens
inverse ou le vérin électrique électrique se rétracte. Et lorsque vous
déconnectez deux bornes et , le moteur ou le vérin électrique
s'arrête.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les
vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
