Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicales et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Boîtier métallique, capable de travailler dans des environnements très
difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance
Tube télescopique en acier inoxydable et tube extérieur en alliage
d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 12000N / 1200 kg / 2700 lbs
Options de vitesse multiples, de 6 mm/seconde à 60 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie
Protection intégrée contre la surcharge et la surchauffe du moteur
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière
entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique
n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne
disposiez que d'une alimentation 12V, nous vous recommandons de choisir un
vérin électrique avec une tension de travail de 24V.
Plage de course : 0.4 ~ 79 pouces ou 10 ~ 2000 mm
Vitesse optionnelle : 6±1mm/s, 8±2mm/s, 12±2mm/s, 16±3mm/s, 20±4mm/s,
25±5mm/s, 38±6mm/s, 60±12mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 12000N / 1200 kg / 2700 lbs à 6mm/s
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide: 3~4A à 12V ou 1.5~2A à 24V
Courant à pleine charge: 15~22A à 12V ou 8~12A à 24V
Veuillez utiliser une alimentation 12V/30A ou 24V/15A pour alimenter un
vérin électrique, ou utilisez une alimentation 12V/50A ou 24V/25A pour
alimenter deux vérins électriques, ou utilisez une alimentation 12V/100A ou
24V/50A pour alimenter quatre vérins électriques.
Diamètre de l'arbre: 29 mm
Diamètre des trous de montage: 13 mm
Matériau du boîtier: alliage d'aluminium coulé
Matériau du tube télescopique: acier inoxydable
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 2 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire, ou fil à six conducteurs
(avec capteur à effet Hall)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 65dB~80dB (Les vérins électriques avec
différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP66
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de
course s'étendra vers l'extérieur ; après avoir commuté la puissance dans le
sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en
inversant la polarité de l'alimentation CC.
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide
Vitesse à pleine charge
Poussée maximale
Force autobloquante
6mm/s
5mm/s
12000N / 1200 kg / 2700 lbs
15000N / 1500 kg / 3300 lbs
8mm/s
6mm/s
11000N / 1100 kg / 2400 lbs
12000N / 1200 kg / 2700 lbs
12mm/s
9mm/s
10000N / 1000 kg / 2200 lbs
12000N / 1200 kg / 2700 lbs
16mm/s
10mm/s
7000N / 700 kg / 1500 lbs
8000N / 800 kg / 1800 lbs
20mm/s
11mm/s
6500N / 650 kg / 1400 lbs
8000N / 800 kg / 1800 lbs
25mm/s
14mm/s
5000N / 500 kg / 1100 lbs
6000N / 600 kg / 1300 lbs
38mm/s
24mm/s
3200N / 320 kg / 700 lbs
4000N / 400 kg / 900 lbs
60mm/s
30mm/s
2000N / 200 kg / 440 lbs
3000N / 300 kg / 660 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens
vertical. Si le poids de votre équipement (comme une porte de cave) est de
100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette
porte, vous devez calculer la force réelle agissant sur le vérin électrique
en fonction de votre méthode d'installation. Cette force est généralement de
2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à
pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement
continu avec la charge maximale, nous vous recommandons de le laisser
fonctionner à environ la moitié de la charge maximale pour obtenir une durée
de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. La force de traction maximale du vérin électrique est légèrement
inférieure à sa force de poussée maximale.
Les informations sur la télécommande sans fil :
Application:
Ce récepteur est un contrôleur sans fil pour le moteur CC ou le vérin
électrique CC, lui et l'émetteur forment un système émetteur-récepteur. Si
vous connectez un moteur CC à ce récepteur, vous pouvez faire tourner le
moteur dans le sens positif ou inverse par la télécommande. Si vous
connectez un vérin électrique CC à ce récepteur, vous pouvez exécuter le
vérin électrique pour s'étendre ou se rétracter par la télécommande. Vous
pouvez connecter deux interrupteurs de fin de course au récepteur et les
utiliser pour arrêter le moteur ou le vérin électrique. Vous pouvez
également connecter un interrupteur manuel au récepteur et les utiliser pour
contrôler le moteur ou le vérin électrique.
Caractéristique:
Commande sans fil, facile à installer.
Convient pour le moteur CC ou le vérin électrique CC.
Deux versions de tension de fonctionnement : CC 12V ou 24V en option.
Deux modes de travail.
Vous pouvez faire tourner le moteur dans le sens positif ou inverse par
l'émetteur.
Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter par
l'émetteur.
Avec bornes de contrôle de limite : Vous pouvez connecter des capteurs, des
interrupteurs de fin de course ou des dispositifs externes pour arrêter le
moteur ou le vérin électrique.
Avec bornes de contrôle filaire : vous pouvez connecter des interrupteurs
manuels pour contrôler le moteur ou le vérin électrique.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de
travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur est doté des protections intégrées pour le courant inverse et
la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est
couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs
récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur :
Modèle : S1PF-DC12 / S1PF-DC24
Tension de fonctionnement : 12±1VCC (modèle S1PF-DC12), ou 24±2VCC (modèle
S1PF-DC24), la tension de fonctionnement doit être spécifiée lors de la
commande.
Tension de sortie : 12 VCC (modèle S1PF-DC12) ou 24 VCC (modèle S1PF-DC24)
Fréquence de travail : 433.92MHz
Canal : 1 CH, peut fonctionner avec 1 moteur CC ou 1 vérin électrique
Courant Statique : ≤ 10mA
Courant maximal de travail : 40A, donc le courant de démarrage maximal du
vérin électrique ou du moteur ne peut pas dépasser 40A.
Gamme de fils pour les bornes : 22-12 AWG
2 Modes Sélectionnables : Interblocage, Momentané
Température de fonctionnement : -20°C ~ +70°C
Dimension de Boîtier : 115 x 95 x 40 mm
Paramètres du Émetteur / Télécommande:
Modèle: CP-3
Canal/bouton : 3
Symbole de bouto : ▲, ■, ▼
Voltage de travail : 12V (1 x 23A -12V batterie, peut être utilisé pour 12
mois )
Courant statique: 4uA
Courant de travail : 14mA
Fréquence de travail : 433Mhz
Distance d’émission : 500m / 300ft (théoriquement)
Correspondant à l'émetteur:
Ce récepteur fonctionne uniquement avec différents émetteurs, tels que les
modèles
CWC-3L
(étanche, distance de 50 mètres / 150 pieds),
C-2-2
(distance de 100 mètres / 300 pieds),
C-3-2
(distance de 100 mètres / 300 pieds),
CP-3L
(distance de 500 mètres / 1500 pieds),
CV-2-2
(distance de 500 mètres / 1500
pieds),
CG-3
(distance de 500 mètres / 1500 pieds) ou
CB-3-2
(distance de
1000 mètres / 3000 pieds).
1) Quand vous réglez le récepteur en mode momentané, il devrait fonctionner
avec un émetteur avec deux boutons, par exemple le modèle C-2-2 ou CV-2-2.
2) Quand vous réglez le récepteur en mode d'interblocage, il devrait
fonctionner avec un émetteur avec trois boutons, tel que le modèle CWC-3L,
C-3-2, CP-3, CG-3 ou CB-3-2.
Gamme de Travail:
Ce récepteur et différents émetteurs forment un ensemble complet, qui peut
atteindre différentes distances de travail. Par exemple, lorsque l'émetteur
CP-3 et lui forment un ensemble complet, la distance de travail maximale
peut atteindre 500 mètres dans une zone dégagée. Lorsqu'elle et l'émetteur
CB-3-2 forment un ensemble complet, la distance de travail maximale peut
atteindre 1000 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui
seraient sans barrières et sans aucune interférence RF. Mais dans la
pratique, il sera gêné par des arbres, des murs ou d’autres constructions,
et sera interféré par d’autres signaux sans fil. Par conséquent, la distance
de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de
travail que le récepteur équipé d'une antenne interne.
Utilisation :
Le récepteur peut être utilisé pour contrôler un moteur ou un vérin
électrique en CC 12V / 24V. Si l'alimentation de ces équipements est de
12VCC, vous devez choisir le récepteur avec la même version 12VCC, et si
l'alimentation de ces équipements est de 24VCC, vous devez choisir le
récepteur avec la même version 24VCC
Câblage :
Si vous voulez contrôler un moteur ou un vérin électrique en CC 12V / 24V,
faire comme suivant :
1) Connectez le pôle positif de l'alimentation en CC à la borne + de
l'entrée, et connectez le pôle négatif de l'alimentation en CC à la borne
- de l'entrée.
2) Connectez deux fils du moteur ou du vérin électrique aux bornes Moteur,
et vous pouvez échanger ces deux fils pour changer le sens de rotation du
moteur ou le sens de déplacement du vérin électrique.
Réglage les modes différents de contrôle :
Le récepteur sera réglé en mode Interblocage avant la livraison. Si vous
souhaitez utiliser un autre mode, appliquez les étapes suivantes. Remarque: il faut redémarrer le récepteur après avoir changé le mode de
contrôle.
1) Réglage du mode d’interblocage : Tournez le interrupteur de mode du
récepteur sur L.
Le fonctionnement par l'émetteur, tel que CP-3 :
Presser le bouton ▲ de l'émetteur: le moteur tourne dans le sens positif, ou
le vérin électrique s'étend vers l'extérieur.
Presser le bouton ▼ de l'émetteur: le moteur tourne dans le sens inverse, ou
le vérin électrique se rétracte vers l'intérieur.
Presser le bouton ■ de l'émetteur: le moteur ou le vérin électrique s'arrête.
2) Réglage du mode momentané : Tournez le interrupteur de mode du récepteur
sur M.
Le fonctionnement par l'émetteur, tel que CP-3 :
Presser et maintenez le bouton ▲ de l'émetteur: le moteur tourne dans le
sens positif, ou le vérin électrique s'étend vers l'extérieur.
Relâcher le bouton ▲: le moteur ou le vérin électrique s'arrête.
Presser et maintenez le bouton ▼ de l'émetteur: le moteur tourne dans le
sens inverse, ou le vérin électrique se rétracte vers l'intérieur.
Relâcher le bouton ▼: le moteur ou le vérin électrique s'arrête.
Les bornes de contrôle de limite :
Le récepteur a des bornes des commande de course, et vous pouvez connecter
des appareils externes (avec contact normalement fermé), tels que des
capteurs, des interrupteurs de fin de course aux bornes des commande de
course, puis les utiliser pour arrêter le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter un interrupteur de fin de course
normalement fermés aux bornes COM et UP, et connecter un autre interrupteur
de fin de course normalement fermé aux bornes COM et DOWN.
Lorsque le moteur tourne dans le sens positif, ou que le vérin électrique
s'étend, si deux bornes COM et UP sont déconnectées, le moteur ou le vérin
électrique s'arrêtera automatiquement.
Lorsque le moteur tourne dans le sens de l'inversion, ou que le vérin
électrique se rétracte, si deux bornes COM et DOWN sont déconnectées, le
moteur ou le vérin électrique s'arrête automatiquement.
Les bornes de contrôle filaire :
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des
appareils externes (avec un contact normalement ouvert), tels que des
interrupteurs manuels à des bornes de contrôle filaire, puis les
utiliser pour contrôler le moteur ou le vérin électrique.
Par exemple, vous pouvez connecter trois interrupteurs manuels aux bornes de
contrôle filaire STOP, S1, COM et S2 selon le schéma de câblage suivant.
1) Mode d’interblocage :
Lorsque vous connectez deux bornes S1 et COM, le moteur tourne dans le sens
positif ou le vérin électrique électrique s'étend. Et lorsque vous connectez
deux bornes STOP et COM, le moteur ou le vérin électrique s'arrête.
Lorsque vous connectez deux bornes S2 et COM, le moteur tourne en sens
inverse ou le vérin électrique électrique se rétracte. Et lorsque vous
connectez deux bornes STOP et COM, le moteur ou le vérin électrique s'arrête.
2) Mode momentané :
Lorsque vous connectez deux bornes S1 et COM, le moteur tourne dans le sens
positif ou le vérin électrique électrique s'étend. Et lorsque vous
déconnectez deux bornes S1 et COM, le moteur ou le vérin électrique s'arrête.
Lorsque vous connectez deux bornes S2 et COM, le moteur tourne en sens
inverse ou le vérin électrique électrique se rétracte. Et lorsque vous
déconnectez deux bornes S2 et COM, le moteur ou le vérin électrique s'arrête.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les
vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
Contenu:
1 × Vérins électriques C5
1 × Récepteur: S1PF-DC12 / S1PF-DC24
1 × Émetteur: CP-3

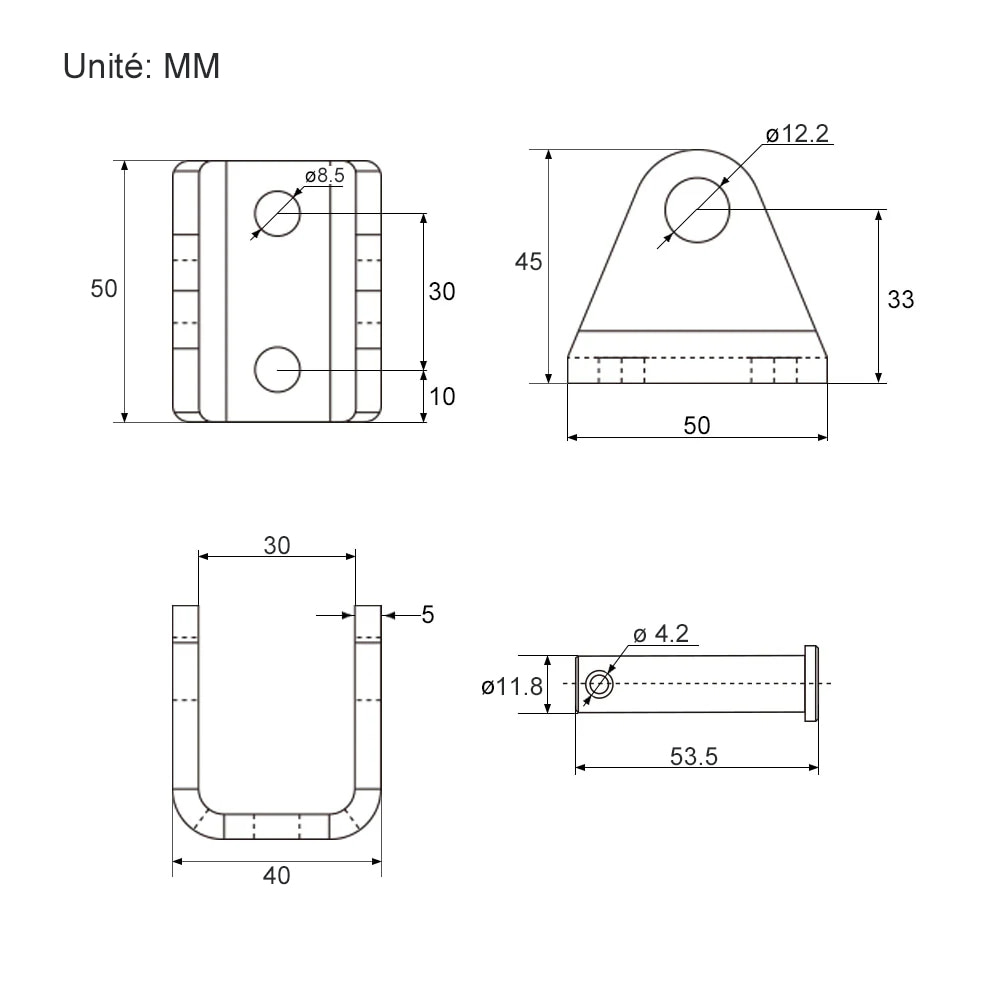

2 × Supports de fixation G
1 × Manuel d'utilisateur
