Contenu :
1 x Récepteur: S1PU-AC-ANT3
1 x Émetteur (Télécommande): CB-2
1 x Émetteur (Télécommande): CB-2N-2
2 x Capteur de Niveau de L'eau
1 x Manuel d’utilisateur
Application :
Ce type de télécommande sans fil peut utiliser un dispositif de sortie
normalement ouvert pour contrôler sans fil un autre dispositif CA ou CC, et
il peut être utilisé pour le contrôle sans fil synchrone de divers
équipements domestiques, industriels ou agricoles, tels que le contrôle sans
fil de l'hôte d'alerte et le klaxon d'alerte, le contrôle sans fil des
lumières, le contrôle de synchronisation sans fil des équipements et ainsi
de suite.
Caractéristiques :
Commande sans fil, facile à installer.
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il
peut être installé à l'extérieur.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux
États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne,
Royaume-Uni, France, etc.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé
pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont
NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur.
Cela signifie que vous devez aussi connecter une alimentation séparée aux
équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans
une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers,
les portes ou les fenêtres, mais il perdra une certaine distance de
fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et
d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs
simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, chaque
bouton de l'émetteur contrôlant un récepteur. Par exemple, vous pouvez
utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un
émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à
4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons
pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour
contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler
12 récepteurs.
Paramètres de Récepteur :
Modèle : S1PU-AC-ANT3
Tension de fonctionnement : CA 110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et
normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 30A / chaque canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 90 x 59 x 18 mm
Dimension de Case: 138 x 68 x 50 mm
Paramètres de l'émetteur:

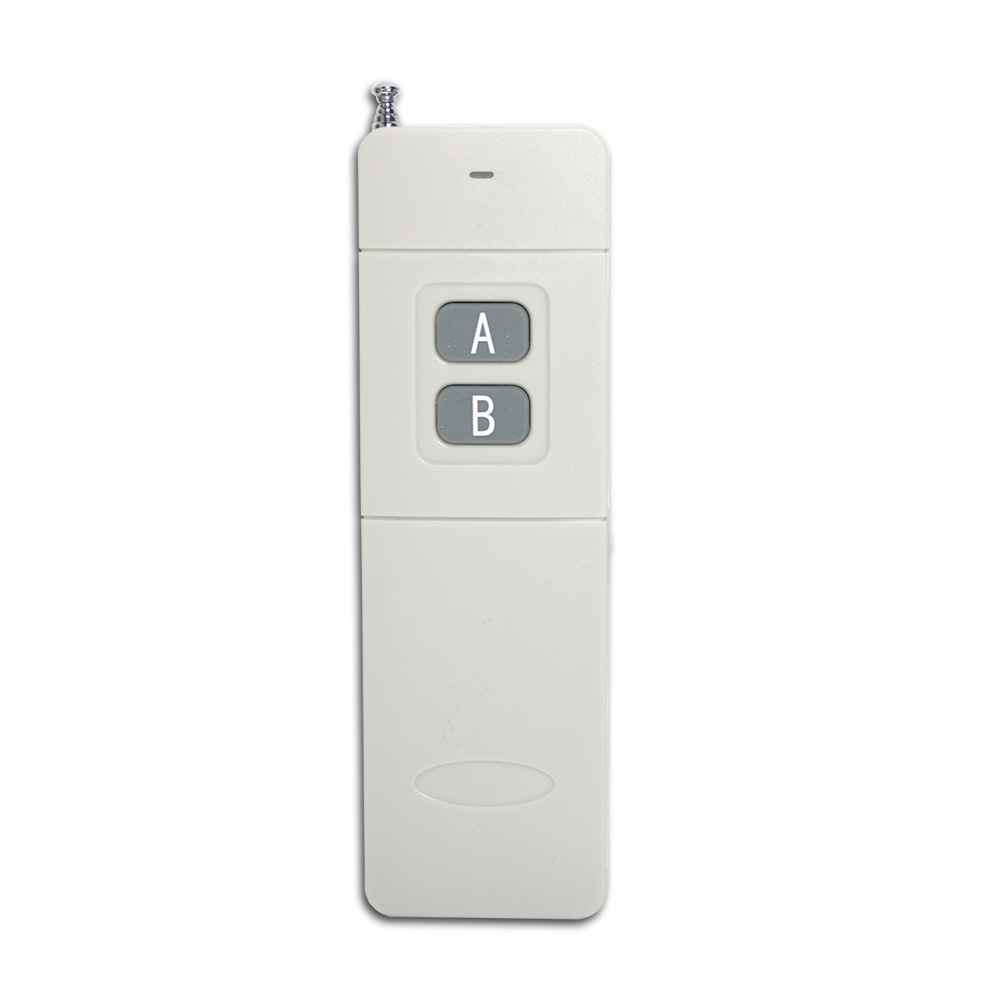

Modèle: 0021024 (CB-2)
Canal / Bouton: 2
Symbole du bouton: A, B

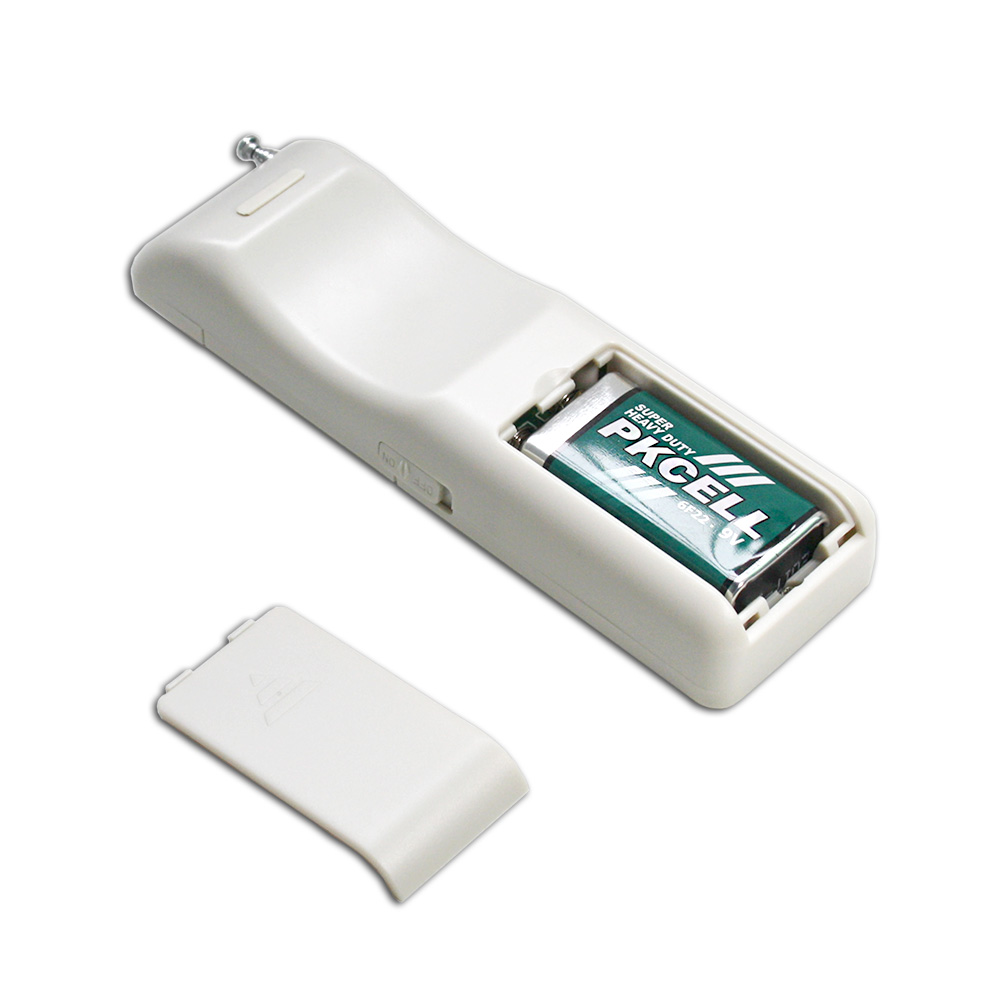

Voltage de travail: 9V (1 x 6F22-9V batterie, peut être utilisée pour 12
mois)
Courant statique: 5μA
Courant de travail: 30mA
Mode de modulation: ASK
Chip de codage: PT2262 / PT2264 / SC2262
Style de codage: code fixé par le soudage, jusqu’à 6561 combinaisons de
code.
Avec l'interrupteur d'alimentation sur le côté.
Fréquence de travail: 433.92 Mhz
Température de fonctionnement: -20°C ~ +70°C
Dimension: 135 x 42 x 25 mm

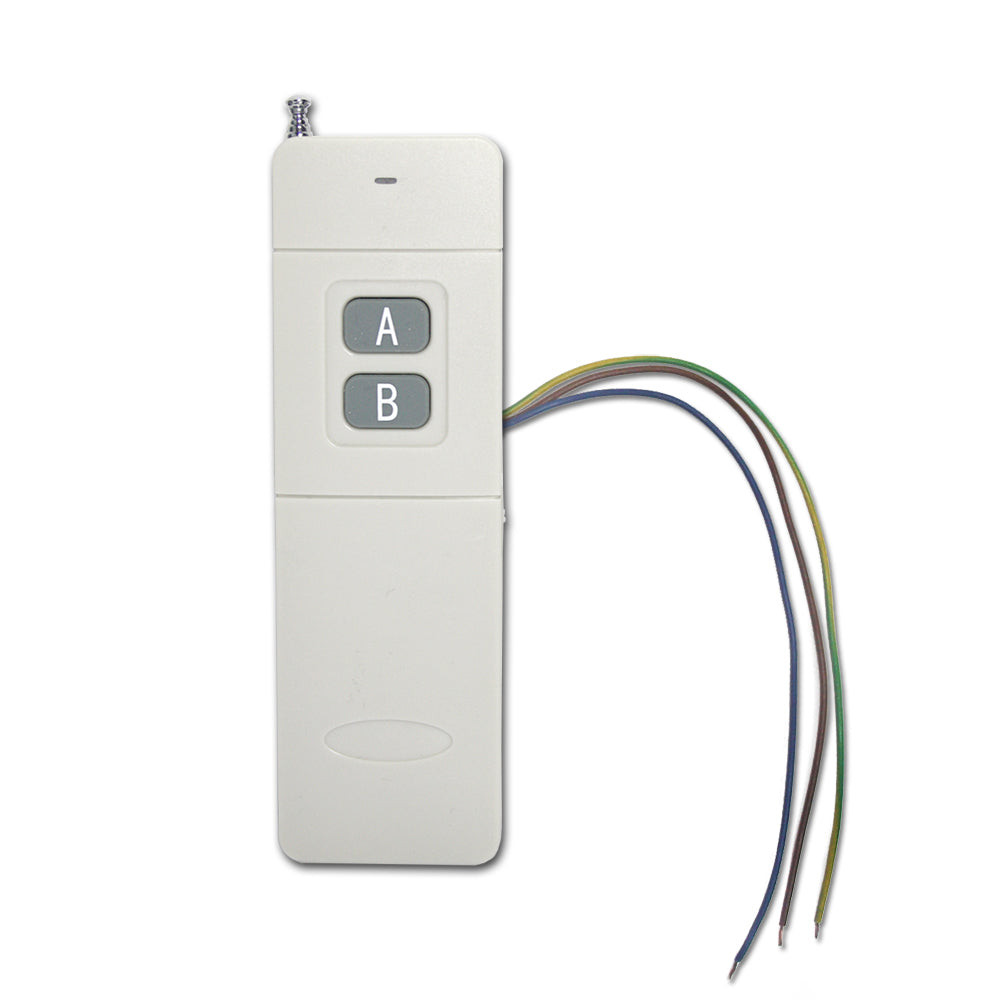

Modèle: 0021046 (CB-2N-2)
Avec des fils de déclenchement externes.
Méthode de déclenchement: Lorsque le fil 1 et le fil 3 sont connectés, il
enverra le signal sans fil "ON". Lorsque le fil 2 et le fil 3 sont connectés,
il enverra le signal sans fil "OFF".
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 9V (1 x 6F22 -9V batterie, peut être utilisée pour une
semaine; ou 1 x batterie au lithium rechargeable de 9V, peut être utilisée
pour deux semaines. Si vous souhaitez travailler plus longtemps, veuillez
utiliser un adaptateur d'alimentation de 9V.)
Courant de travail: 30mA
Fréquence de travail: 315MHz
Chip de codage: PT2262 / PT2264 / SC2262
Distance d’émission: 1000m / 3000ft (théoriquement)
Il a un interrupteur d'alimentation sur le côté.
Dimension unitaire: 135 x 42 x25 mm
Paramètres du capteur de niveau d'eau :
Matériau du corps: PP
Matériau du flotteur: PP
Température: -10~85℃
Voltage maxi: CC 100V
Courant maxi: 0.5A
Puissance maxi: 10W
Poids: 7g
Gamme de Travail :
Le maximum distance de travail peut arriver jusqu'à 1000 mètres dans un
champs libre.
La distance de travail maximale est une donnée théorique, elle doit être
utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais
dans la pratique, il sera gêné par des arbres, des murs ou d'autres
constructions, et sera interféré par d'autres signaux sans fil. Par
conséquent, la distance de travail réelle peut ne pas atteindre cette
distance maximale.
Le principe de fonctionnement de l'émetteur CB-2N-2 :
L'émetteur CB-2N-2 est une télécommande spéciale avec déclencheur à contact
normalement ouvert. Il dispose de 3 lignes d'entrée pour connecter deux
ensembles d'appareils avec sortie à contact normalement ouvert, tels que
l'hôte d'avertissement, les détecteurs à câble, les divers capteurs, les
interrupteurs de fin de course, les contrôleurs logiques programmables et
ainsi de suite. L'émetteur peut être combiné avec différents types de
récepteurs pour former un système de commande sans fil qui peut être utilisé
pour commander sans fil un autre appareil à courant alternatif ou continu
par l'intermédiaire d'un appareil ayant une sortie à contact normalement
ouvert.
Processus de travail :
Si vous souhaitez contrôler l'appareil A via les contacts normalement
ouverts de l'appareil B, procédez comme suit :
1. Connectez l'appareil A au récepteur.
2. Connectez le contact normalement ouvert 1 de l'appareil B aux fils
d'entrée 1 et 3 de l'émetteur.
3. Connectez le contact normalement ouvert 2 de l'appareil B aux fils
d'entrée 2 et 3 de l'émetteur.
4. Lorsque le contact normalement ouvert 1 est connecté, les fils d'entrée 1
et 3 de l'émetteur sont également connectés, l'émetteur émet automatiquement
un signal sans fil "ON", qui équivaut à la fonction du bouton A de
l'émetteur. Lorsque le récepteur reçoit ce signal sans fil, il active son
relais pour allumer l'appareil A.
5. Lorsque le contact normalement ouvert 2 est connecté, les fils d'entrée 2
et 3 de l'émetteur sont également connectés, l'émetteur émet automatiquement
un signal sans fil "OFF", qui équivaut à la fonction du bouton B de
l'émetteur. Lorsque le récepteur reçoit ce signal sans fil, il désactive son
relais pour éteindre l'appareil A.
Utilisation:
1. Installation :
1) Placez le capteur de niveau d'eau 1 vers le bas et installez-le en
position de niveau d'eau bas dans le réservoir ; Placez le capteur de niveau
d'eau 2 vers le haut et installez-le en position de niveau d'eau haut dans
le réservoir.
2) Connectez deux fils du capteur de niveau d'eau 1 au fil 1 et au fil 3 de
l'émetteur CB-2N-2.
3) Connectez deux fils du capteur de niveau d'eau 2 au fil 2 et au fil 3 de
l'émetteur CB-2N-2.

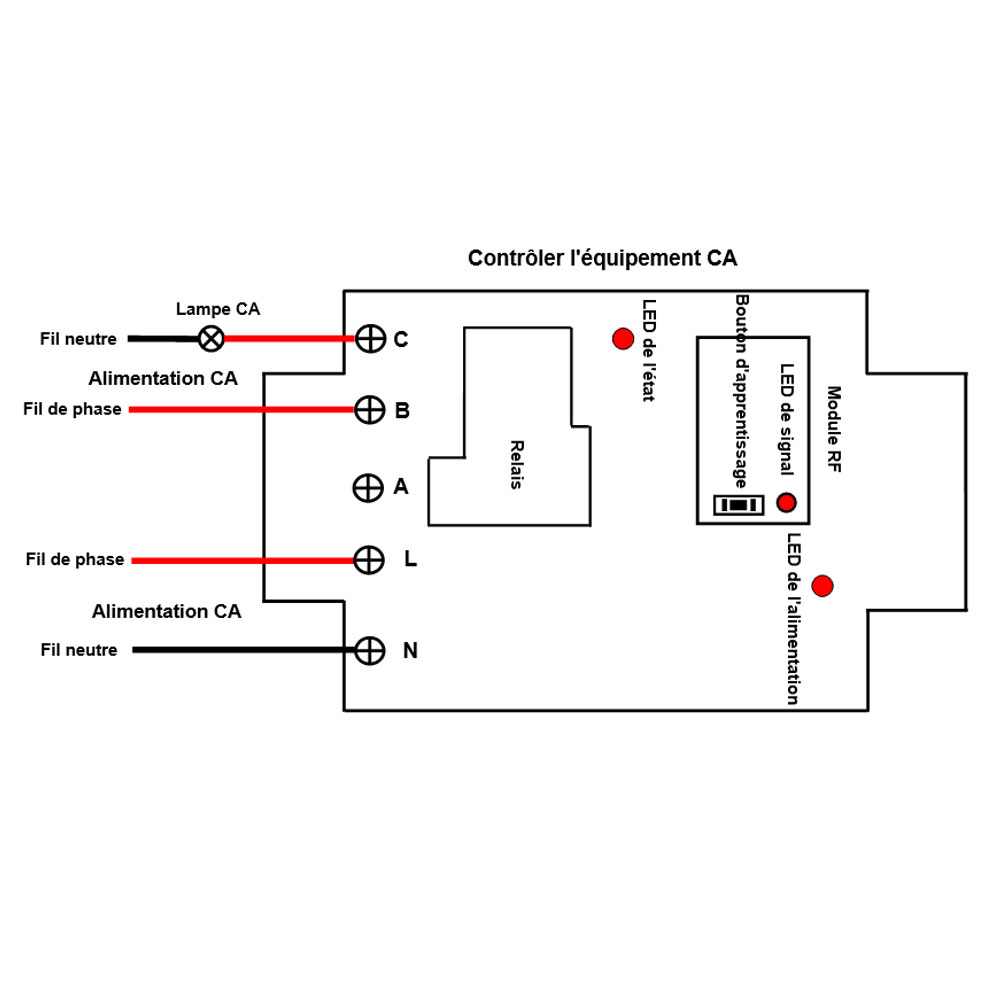

4) Connecter le fil de phase de l'alimentation en CA à la borne L/+,
et connecter le fil neutre de l'alimentation en CA à la borne N/-.
5) Connecter la borne B au fil de phase de l'alimentation en CA, connecter
la borne C à un fil de la pompe CA, et connecter l'autre fil de pompe CA au
fil neutre de l'alimentation en CA.
2. Fonctionnement :
1) Contrôle de la pompe par l'émetteur CB-2 :
Appuyez sur le bouton A de l'émetteur CB-2, le relais dans le récepteur est
activé, et la pompe est mise en marche.
Appuyez sur le bouton B de l'émetteur CB-2, le relais est désactivé, et la
pompe est éteinte.
2) Contrôle automatique de la pompe par l'émetteur CB-2N-2 et le capteur
de niveau d'eau :
Lorsque l'eau atteint le niveau d'eau bas, deux fils du capteur de niveau
d'eau 1 sont connectés, l'émetteur CB-2N-2 émet automatiquement un signal
sans fil "ON", ce qui équivaut à la fonction du bouton A de l'émetteur.
Lorsque le récepteur reçoit ce signal sans fil, il allume le moteur de la
pompe pour pomper l'eau dans le réservoir.
Lorsque l'eau atteint le niveau d'eau élevé, deux fils du capteur de niveau
d'eau 2 sont connectés, l'émetteur CB-2N-2 émet automatiquement un signal
sans fil "OFF", qui équivaut à la fonction du bouton B de l'émetteur.
Lorsque le récepteur reçoit ce signal sans fil, il éteint le moteur de la
pompe pour arrêter de pomper l'eau.
Comment correspondre l'émetteur au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter
l'usine.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le
signal LED sur le récepteur clignote une fois puis reste allumé, cela
signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le
LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage
est réussi. Presser ensuite sur le bouton B de l'émetteur, ssi le LED de
signal clignote pour 1 fois, cela signifie que le bouton B couplage est
réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à
2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte
l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes
différents.
Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le
récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes
d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur,
puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois
rapidement puis s'éteint, cela indique que tous les codes stockés ont été
supprimés avec succès.
