Module d'Émetteur Signal Radio Électrique Miniature 6~9VCC 433Mhz 3000M 400mW ASK/OOK

Caractéristique:

• Modèle: 0021038 (TB-05)
• Dimension: 49mm x 31mm x 8mm
• Tension d’alimentation: CC6~9V
• Courant de fonctionnement: 100~250mA
• RF Sensibilité: -107dBm
• Portée: 3000m/9000ft (en champ libre)
• Puissance d’émission: 26dBm (400mW)
• Méthode de modulation: modulation d’amplitude (ASK ou OOK)
• Mode de codage: code fixé pas des combinaisons de plots de soudure
• Température de fonctionnement: -20°C~+70°C
• Fréquence d'émetteur: 433.92 MHz
• Résistance Oscillation/Résistance Timing: nous pouvons vous offrir le choix de 1.2M, 1.5M, 1.8M, 2.2M, 3.3M ou 4.7M, vous pouvez en choisi rune.
• Contrôle fiable: l'émetteur (codage) utilisé le code à 8-bit
• Fonction stable, utilisé les ondes acoustiques de surface pour stabiliser la fréquence.
• Large plage de tension de travail, grande puissance d'émission et longue distance d'émission

Application:

• Appliqué pour système d'appel sans fil, système d'alarme, émission de datas sans fil, système de collection de datas automatique etc.
  Appliqué pour nos récepteurs

Nota:

• La fréquence d’émetteur, le mode de codage et la résistance timing doivent être compatibles avec le récepteur.
  Il est meilleur de utiliser l’antenne de 1/4 longueur d'onde, parce que l’antenne a une grande influence sur l’effet de réception du module; généralement utilisant 50Ω câble monoconducteur. Pour la fréquence de 433MHz, la longeur de l’antenne est environ 17cm.
  la position de l’antenne aussi affecte l’effet de réception du module. Lors de l’installation, l’antenne doit autant que possible être étendue et être loin de l’écrannage et les places de haute tension et d’ingérence.

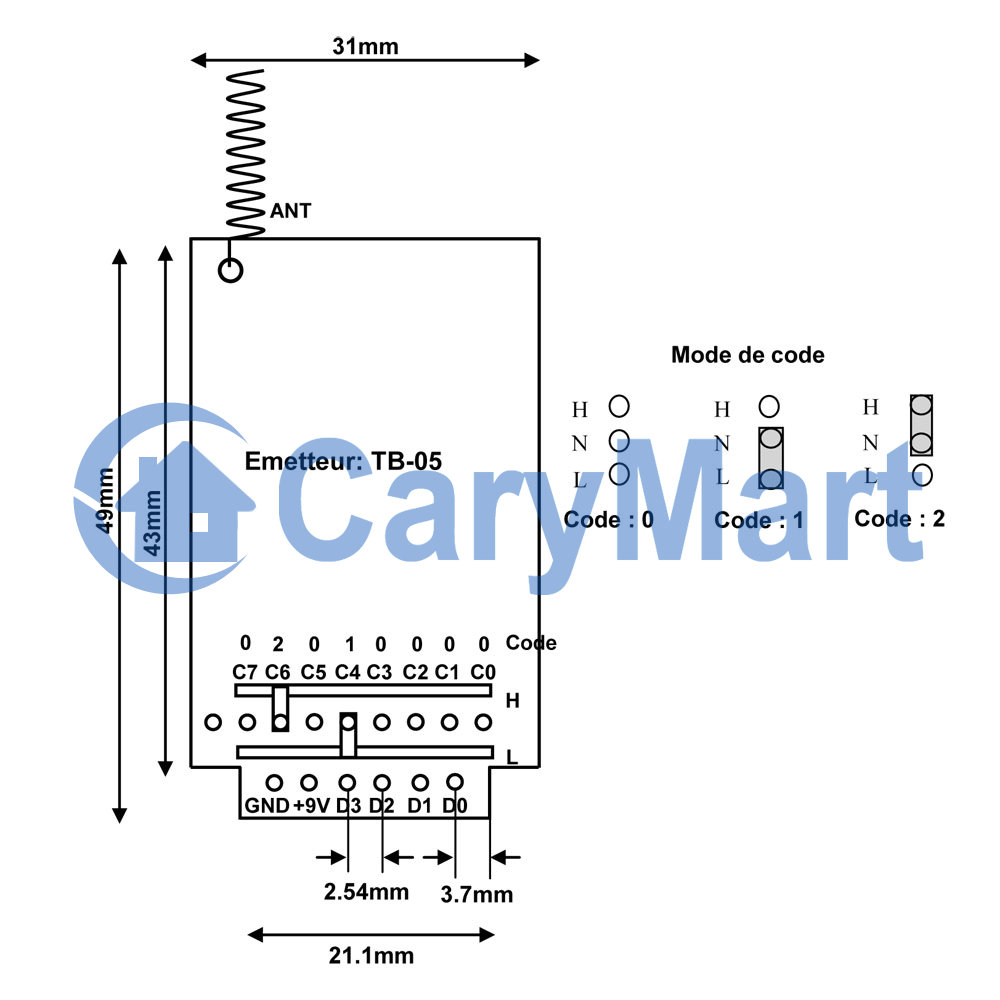

Introduction d’aiguille:

Opération:

• Premièrement, connecter l’anode d’alimentation sur +9V et le cathode d’alimentation sur GND. En même temps, connecter un des aiguilles de datas de D0~D3 sur +9V. Et puis il émettra le signal correspondant
