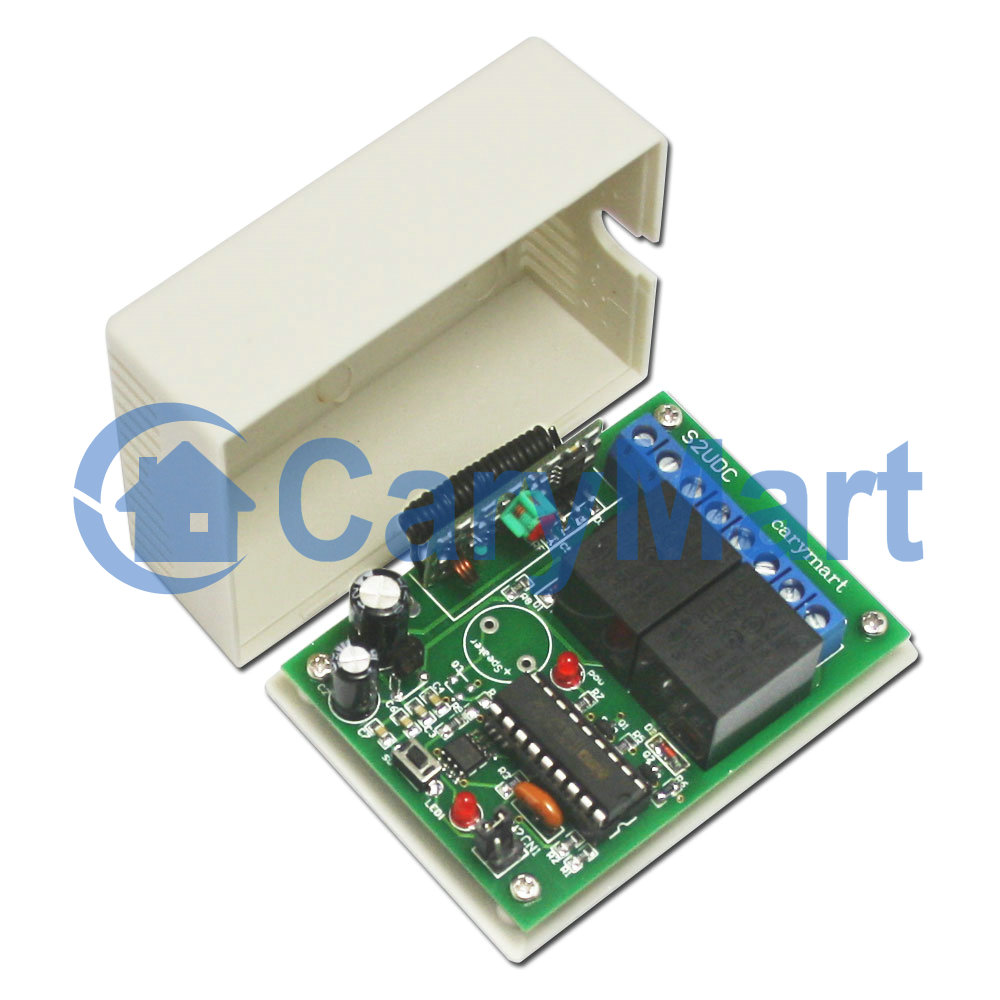

Récepteur Relais Sans Fil 9V 12V 24V 433Mhz 1 Canal Pour Commander Moteur Électrique 2 Fils

 Manuel

Description:

• Commande sans fil, facile à installer.
• Contrôler lampes, moteurs, ventilateurs, portes, serrures, fenêtres, rideaux, voitures ou autres appareils avec le voltage de CA110~240V ou CC0~28V.
• Vous pouvez contrôler le récepteur avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
• Avec des caractéristiques de la protection contre l'alimentation inverse et la protection contre les surintensités.
• Les indications auditive / visuelle
• Utiliser le microcontrôleur de modèle EM78P156, un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et de haute vitesse.
• Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
• Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
• Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
• Fréquence d'émission: 433MHz

Récepteur:

• Modèle: S1FU-DC09 / S1FU-DC12 / S1FU-DC24
• Mode de contrôle: Inversion (Autoblocage, Momentané, Interblocage)
• Type de codage: code fixé ou code d’apprentissage
• Programme de codage: par apprenant
• Tension d’alimentation: CC12V±1V (S1FU-DC12), CC9V±1V (S1FU-DC09), CC24V±1V (S1FU-DC24)

• Sortie: CC12V (S1FU-DC12), CC9V (S1FU-DC9), CC24V (S1FU-DC24)

• Dimensions de PCB: 67mm x 50mm x 18mm
• Dimensions de la boîte: 75mm x 54mm x 27mm
• Courant statique: ≤6mA
• Courant maximal de travail: 10A/chaque canal

Utilisation:

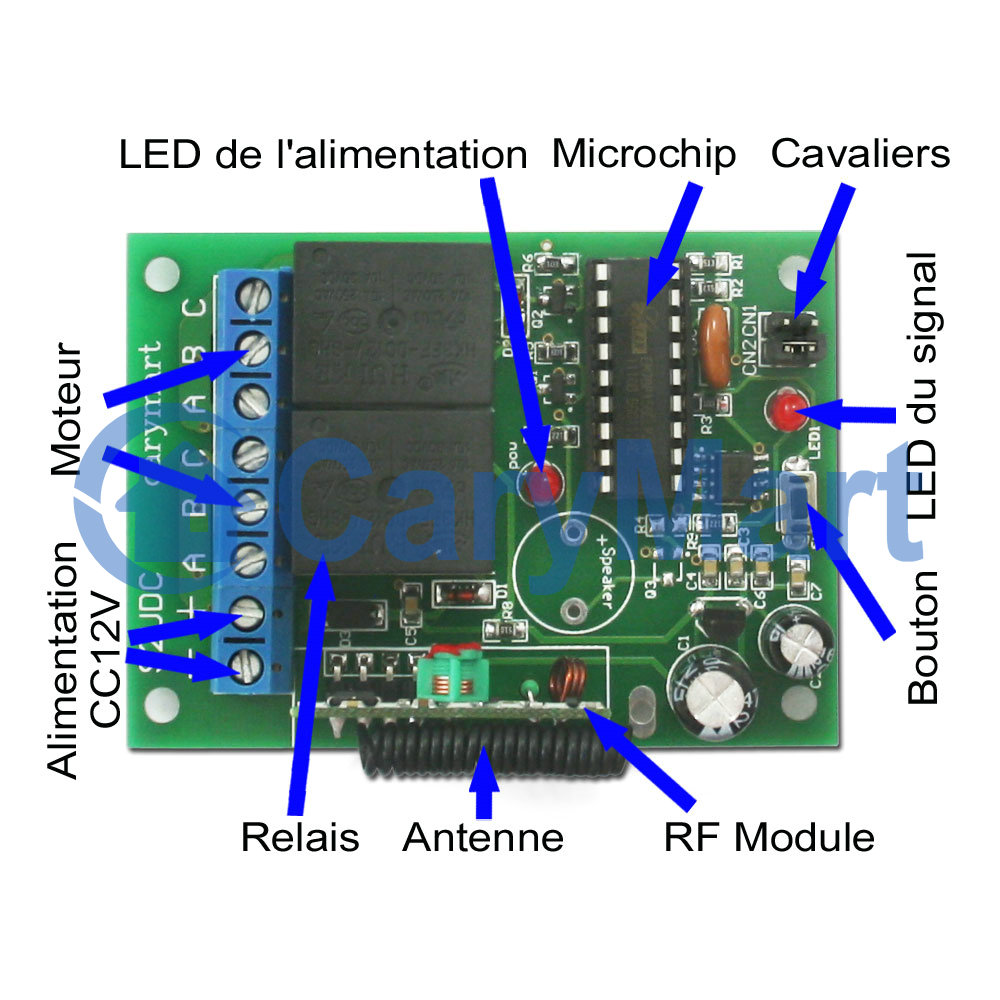

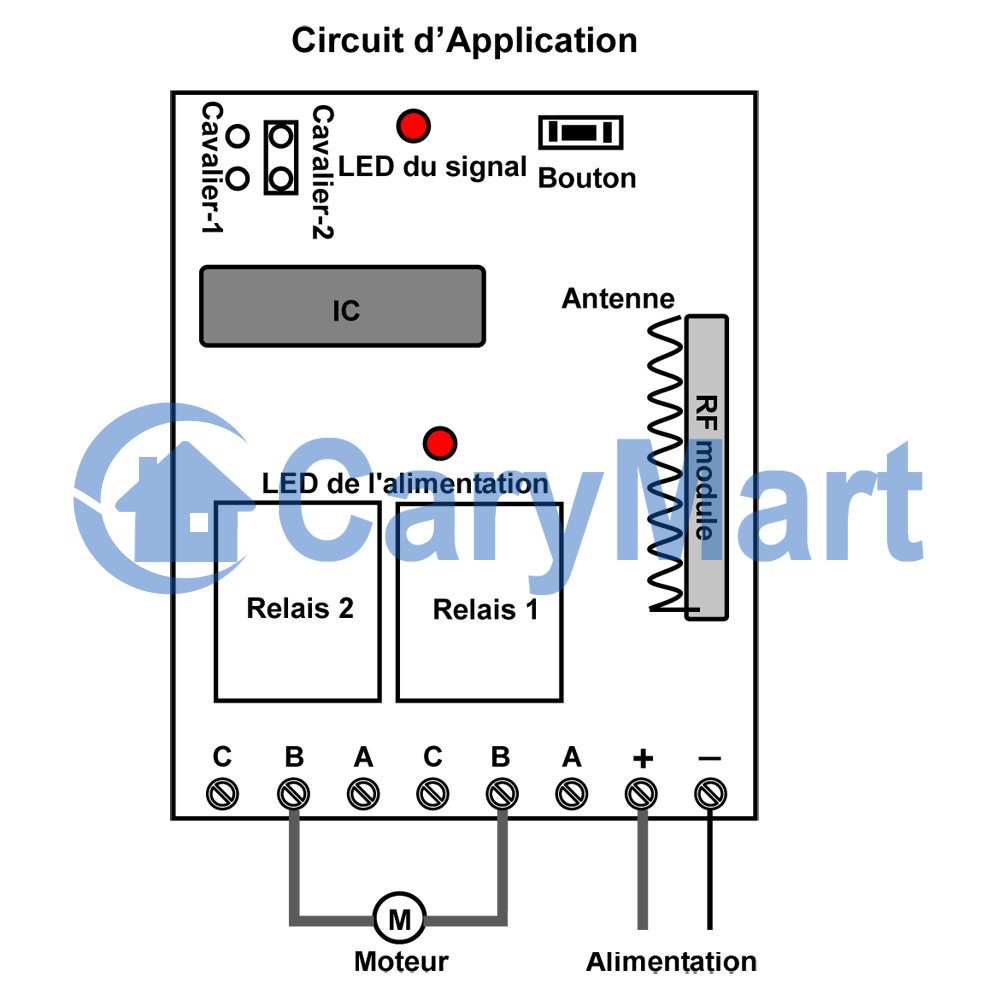

• Connecter le moteur aux bornes B des relais 1 et 2.
  Établir des différents modes de contrôle (Nous avons établi le mode de contrôle Autoblocage pour le récepteur avant d'envoyer le colis. Si vous voulez utiliser autres modes de contrôle, faites comme les opérations suivantes):
• Établir le mode Autoblocage: Connecter Cavalier-2.
  Mode Autoblocage: presser le bouton -> tourner; presser le bouton encore une fois -> arrêter
  Presser le bouton ▲: les bornes B des relais 1 et 2 sortent l’alimentation ＋ CC 9V/12V24V (1: ＋, 2: －), le moteur tourne dans la direction positive.
  Presser le bouton ▲ encore une fois: les bornes B des relais 1 et 2 sans sortie, le moteur s’arrête automatiquement.
  Presser le bouton ▼: les bornes B des relais 1 et 2 sortent l’alimentation － CC 9V/12V24V (1: －, 2: ＋), le moteur tourne dans la direction inverse.
  Presser le bouton ▼ encore une fois: les bornes B des relais 1 et 2 sans sortie, le moteur s’arrête automatiquement.
• Établir le mode Momentané: Connecter Cavalier-1.
  Mode Momentané: presser le bouton et le maintenir -> tourner; relâcher le bouton -> arrêter.
  Presser le bouton ▲ et le maintenir: les bornes B des relais 1 et 2 sortent l’alimentation ＋ CC 9V/12V24V (1: ＋, 2: －), le moteur tourne dans la direction positive.
  Relâcher le bouton ▲: les bornes B des relais 1 et 2 sans sortie, le moteur s’arrête automatiquement.
  Presser le bouton ▼ et le maintenir: les bornes B des relais 1 et 2 sortent l’alimentation － CC 9V/12V24V (1: －, 2: ＋), le moteur tourne dans la direction inverse.
  Relâcher le bouton ▼: les bornes B des relais 1 et 2 sans sortie, le moteur s’arrête automatiquement.
• Établir le mode Interblocage: Déconnecter Cavalier.
  Mode Interblocage: presser le bouton ▲ et ▼ -> tourner; presser le bouton ■ -> arrêter
  Presser le bouton ▲: les bornes B des relais 1 et 2 sortent l’alimentation ＋ CC 9V/12V24V (1: ＋, 2: －), le moteur tourne dans la direction positive.
  Presser le bouton ▼: les bornes B des relais 1 et 2 sortent l’alimentation － CC 9V/12V24V (1: －, 2: ＋), le moteur tourne dans la direction inverse.
  Presser le bouton ■: les bornes B des relais 1 et 2 sans sortie, le moteur s’arrête automatiquement.

Contenu:

• 1 x Récepteur: S1FU-DC09 / S1FU-DC12 / S1FU-DC24 (Mode de Contrôle Inversion)
• 1 x Manuel d’utilisateur
