Application:
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicaux et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositif.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description:
Produits de haute qualité et Services de haute qualité
Engrenage résistant à l'usure à haute résistance
Tube télescopique et tube extérieur en alliage d'aluminium, bonne résistance
à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 6000N / 600 Kgs / 1300 lbs
Options de vitesse multiples, de 5 mm/seconde à 100 mm/seconde
Options de course multiples, de 10 mm à 2000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
2000 mm, par exemple 770 mm, 1250 mm, 1850 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Capteur Hall intégré est facultatif, vous pouvez donc utiliser le contrôleur
synchrone pour faire fonctionner 2 ou 4 vérins électriques de manière
entièrement synchrone.
Verrouillage automatique après l'arrêt et aucune alimentation électrique
n'est requise.
Sans entretien
Spécifications:
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne
disposiez que d'une alimentation 12V, nous vous recommandons de choisir un
vérin électrique avec une tension de travail de 24V.

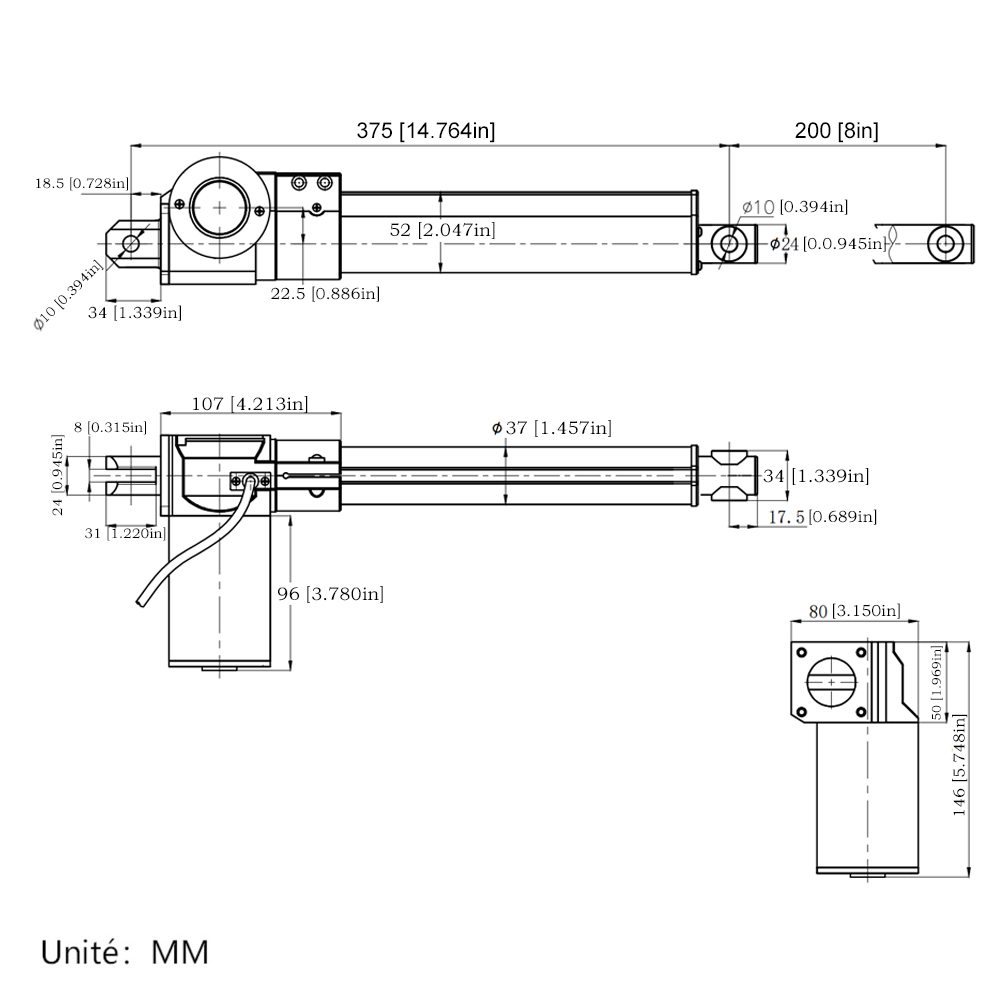

Plage de course : 8 pouces ou 200 mm
Vitesse optionnelle : 5±1mm/s, 9±2mm/s, 18±4mm/s, 25±5mm/s, 32±6mm/s,
50±10mm/s, 100±15mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 6000N / 600 kg / 1300 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide: 1~2A à 12V ou 0.5~1A à 24V
Courant à pleine charge: 6~12A à 12V ou 3~6A à 24V
Veuillez utiliser une alimentation 12V/10A ou 24V/5A pour alimenter un vérin
électrique, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter
deux vérins électriques ou utilisez une alimentation 12V/50A ou 24V/25A pour
alimenter quatre vérins électriques.
Diamètre de l'arbre: 24 mm
Diamètre des trous de montage: 10 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tube télescopique: alliage d'aluminium
Matériel d'engrenage: plastique polymère
Type de moteur: moteur à courant continu brossé
Cycle de service: 10%, max 3 minutes d'utilisation continue
Norme de prise: fil à deux conducteurs ordinaire (La prise à quatre broches
standard est facultative), ou prise à six broches (avec capteur à effet
Hall)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 42dB à 46dB (Les verins électriques
linéaires avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP54, ne convient pas à une utilisation en extérieur.
Support Fixe:
1. Cet actionneur linéaire ne contient pas de supports de montage fixes,
veuillez cliquer
ici pour acheter.
2. Chaque verin électrique nécessiterait deux supports de montage, un pour
fixer la tête du vérin électrique et un autre pour fixer le bas du vérin
électrique.
3. Supports de montage compatibles:
Support B et
Support D.
Opération:
Lorsque le vérin électrique est connecté à l'alimentation CC, la tige de
course s'étendra vers l'extérieur ; après avoir commuté la puissance dans le
sens inverse, la tige de course se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en
inversant la polarité de l'alimentation CC.
Remarquer:
1. Si vous souhaitez contrôler 2 ou 4 vérins électriques de manière
entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à
chaque vérin électrique et acheter un contrôleur de synchronisation,
veuillez cliquer
ici pour acheter.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique
veuillez cliquer
ici pour acheter.
3. Si vous souhaitez utiliser des interrupteurs de fin de course externes
pour arrêter la vérin électrique à n'importe quelle position, veuillez
cliquer
ici pour acheter.
4. Si vous souhaitez utiliser un interrupteur à télécommande pour faire
fonctionner la vérin électrique, veuillez cliquer
ici pour acheter.
Différentes vitesses et poussée maximale correspondante:
Vitesse à vide
Poussée maximale
5mm/s
6000N / 600 kg / 1300 lbs
9mm/s
3000N / 300 kg / 660 lbs
18mm/s
2000N / 200 kg / 440 lbs
25mm/s
1000N / 100 kg / 220 lbs
32mm/s
800N / 80 kg / 180 lbs
50mm/s
600N / 60 kg / 130 lbs
100mm/s
300N / 30 kg / 60 lbs
Remarquer :
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens
vertical. Si le poids de votre équipement (comme une porte de cave) est de 100
kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte,
vous devez calculer la force réelle agissant sur le vérin électrique en fonction
de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le
poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez
nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse à pleine
charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez
sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale
dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu
avec la charge maximale, nous vous recommandons de le laisser fonctionner à
environ la moitié de la charge maximale pour obtenir une durée de vie plus
longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous ne
devriez normalement pas les laisser fonctionner à leur course maximale sous des
charges lourdes. Si la course réelle souhaitée est de 600MM, nous vous
recommandons de choisir un vérin électrique avec une course de 700-800MM.
6. La force de traction maximale du vérin électrique est légèrement inférieure à
sa force de poussée maximale.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les
vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
