1 x Vérin électrique A4

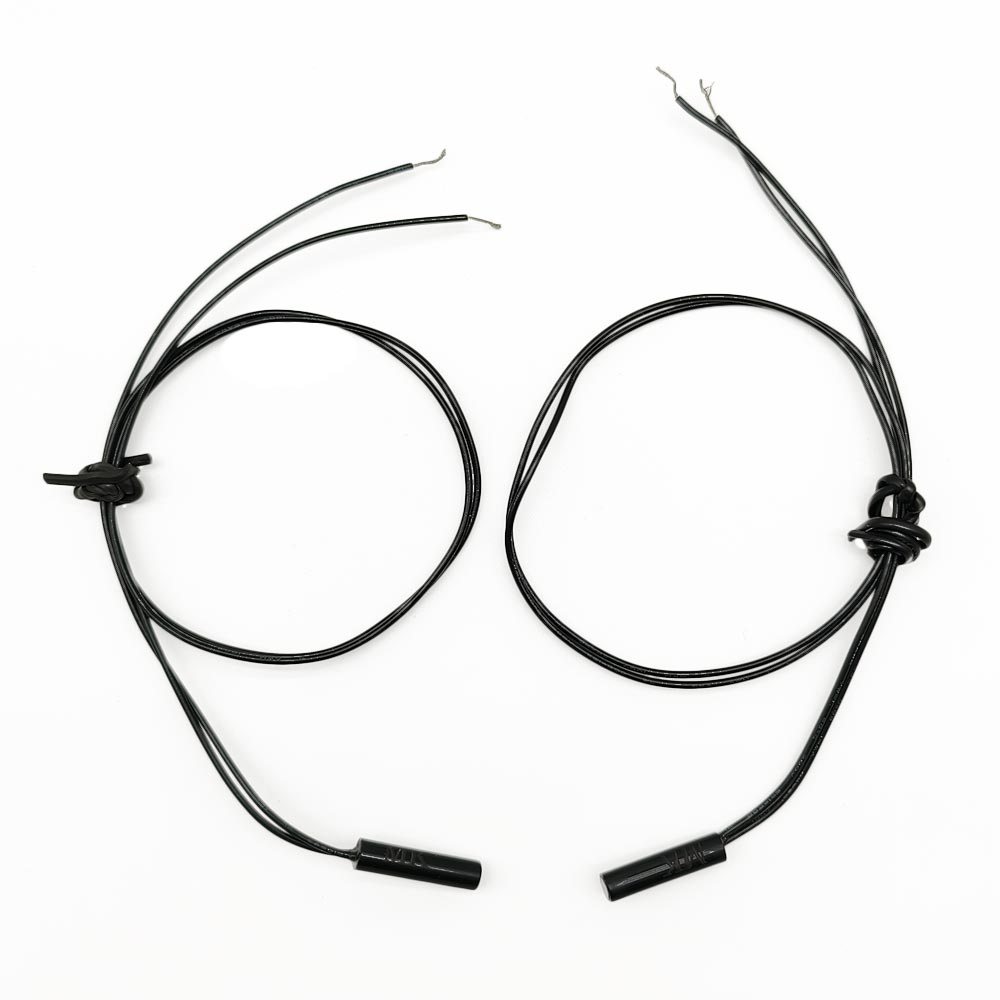

2 x Interrupteur à lame magnétique normalement fermé
1 x Manuel d'utilisateur
Introduction :

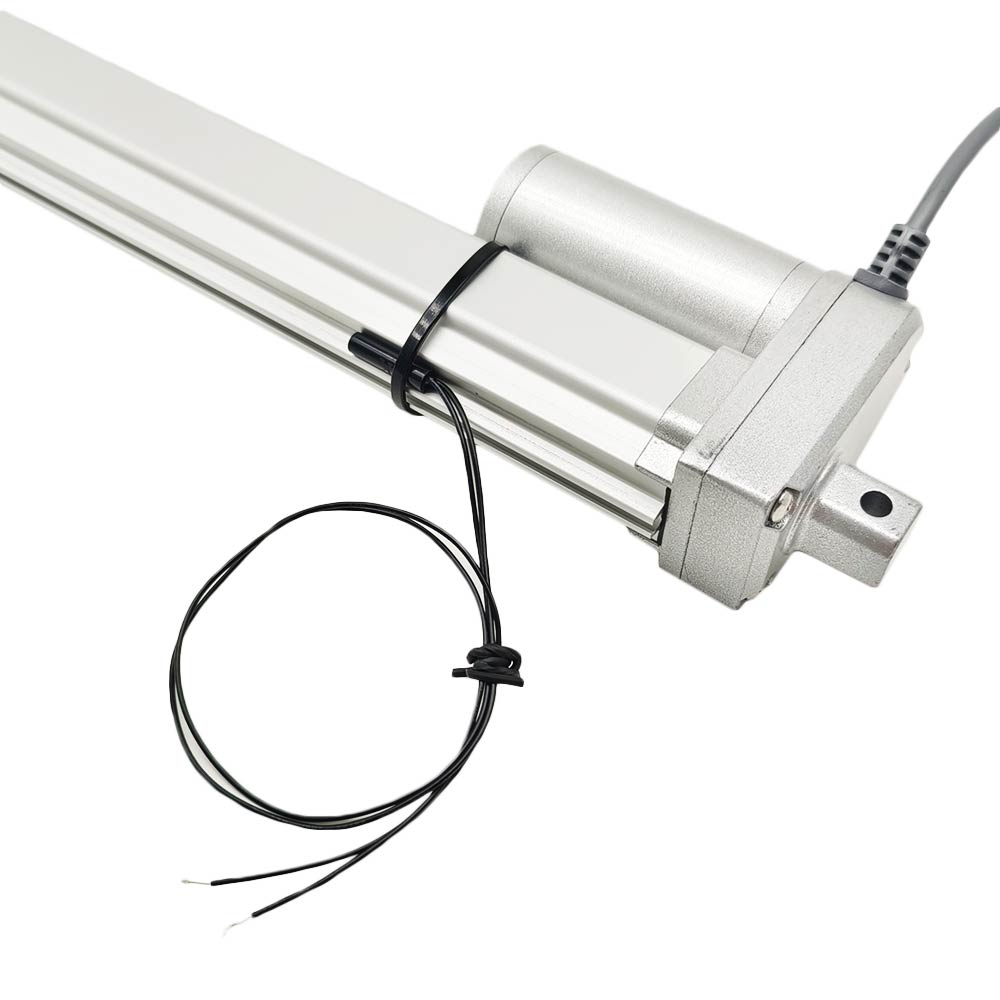

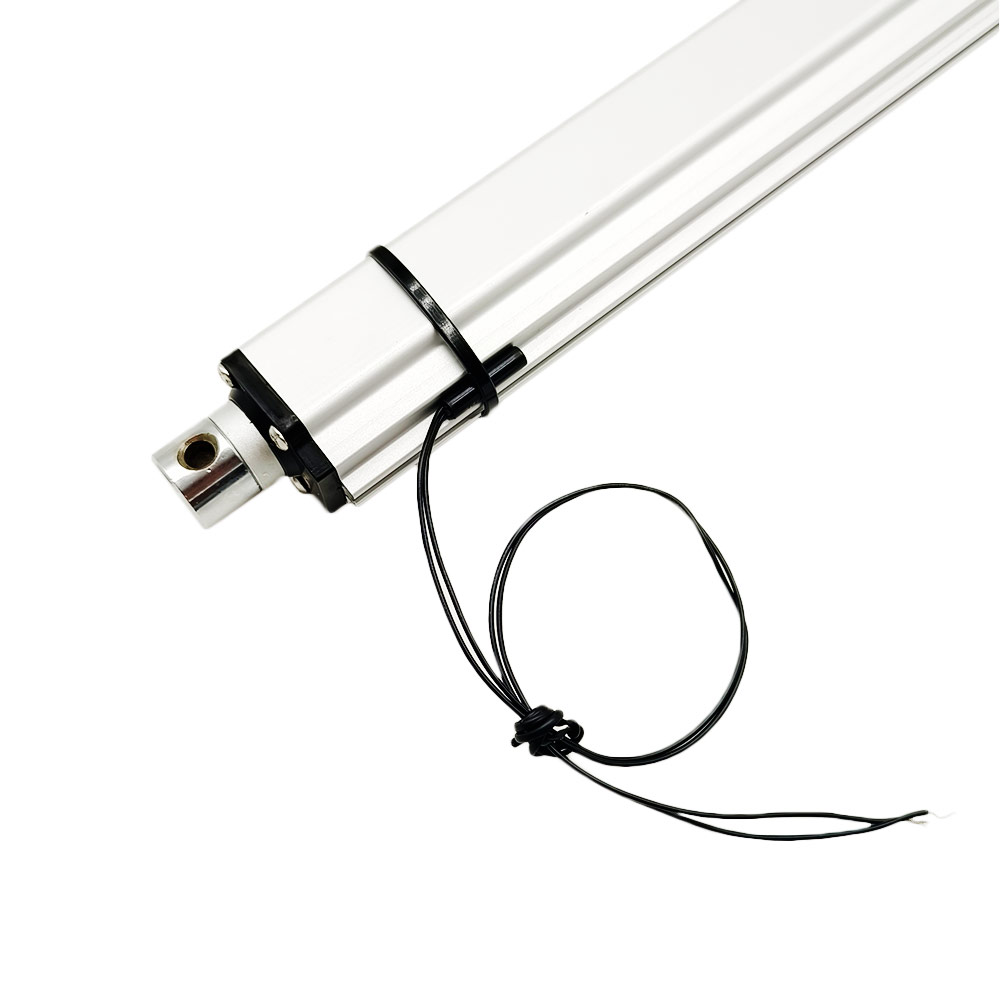

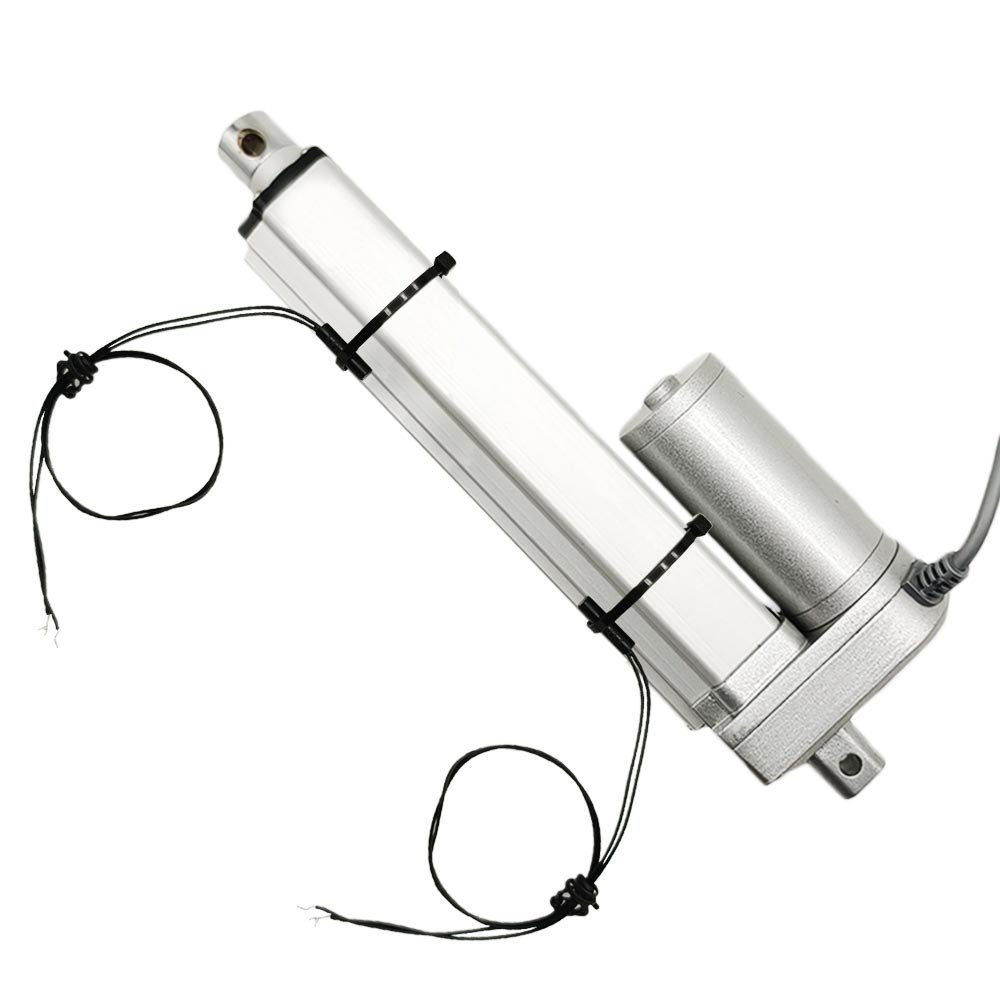

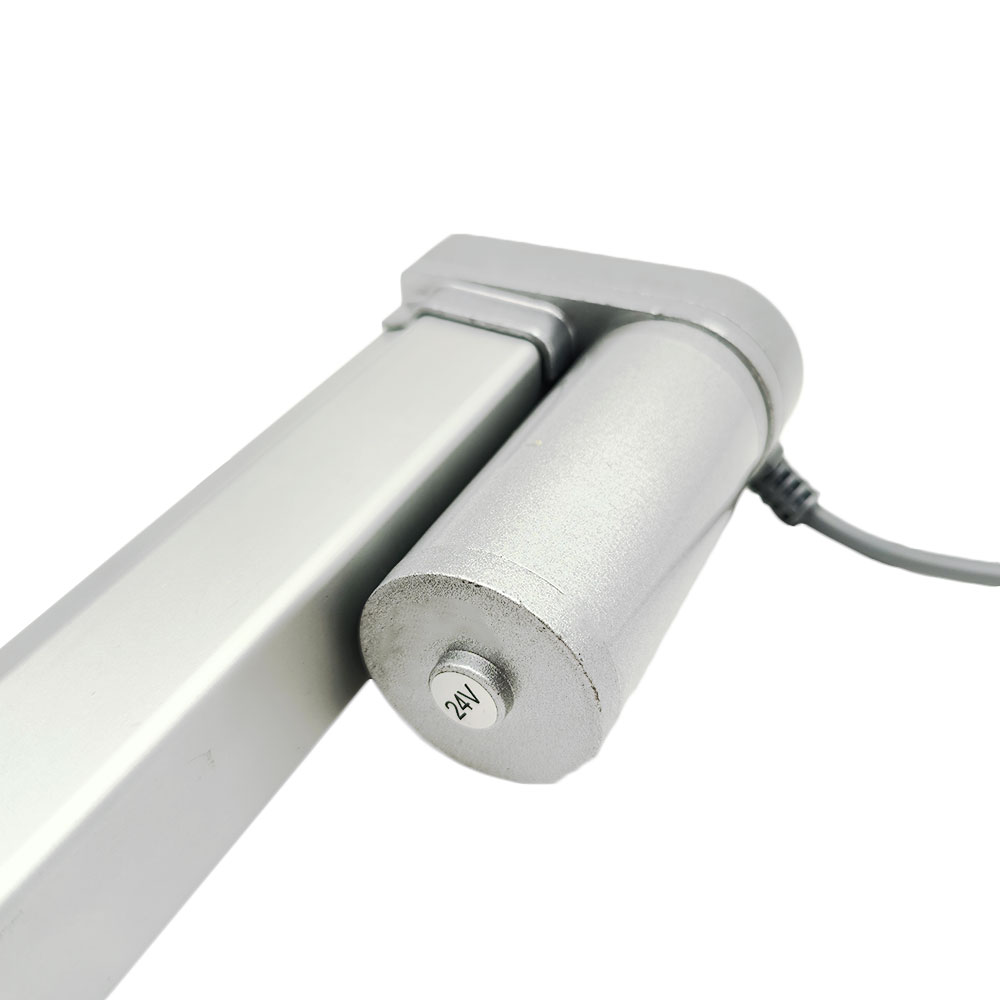

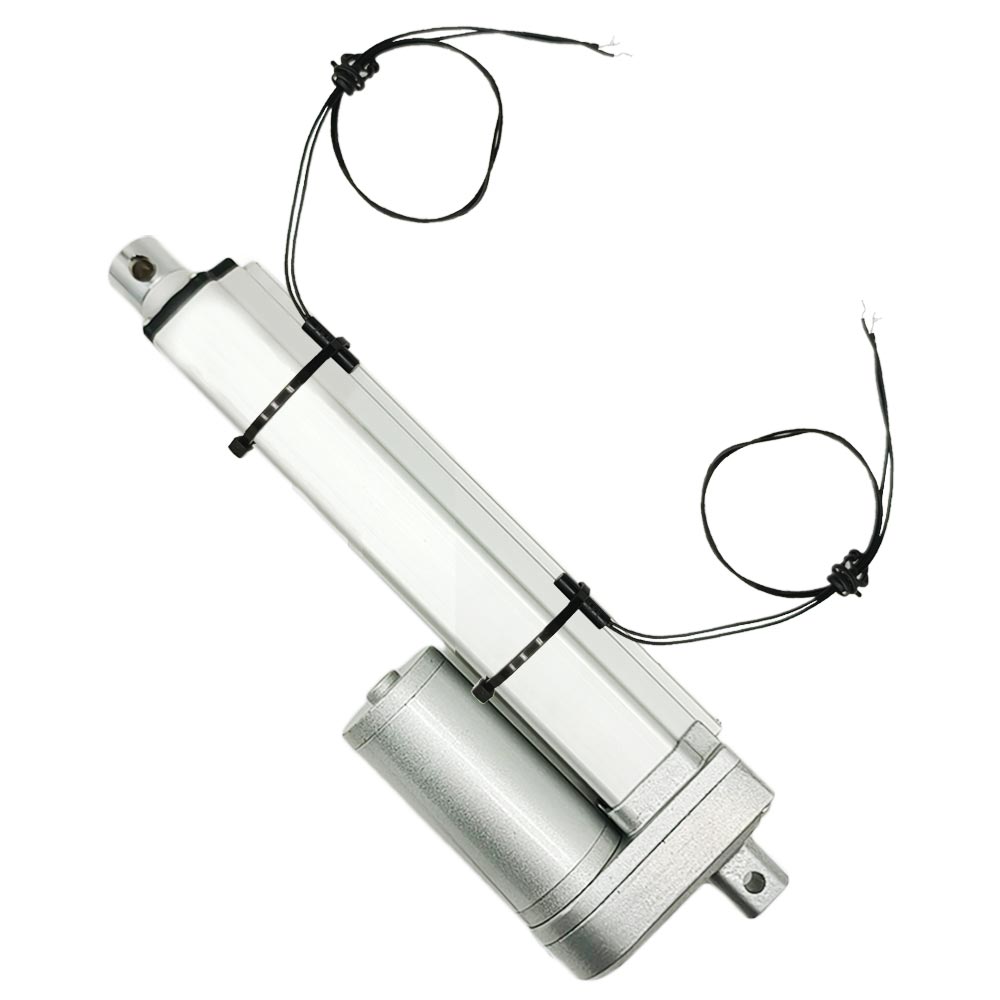

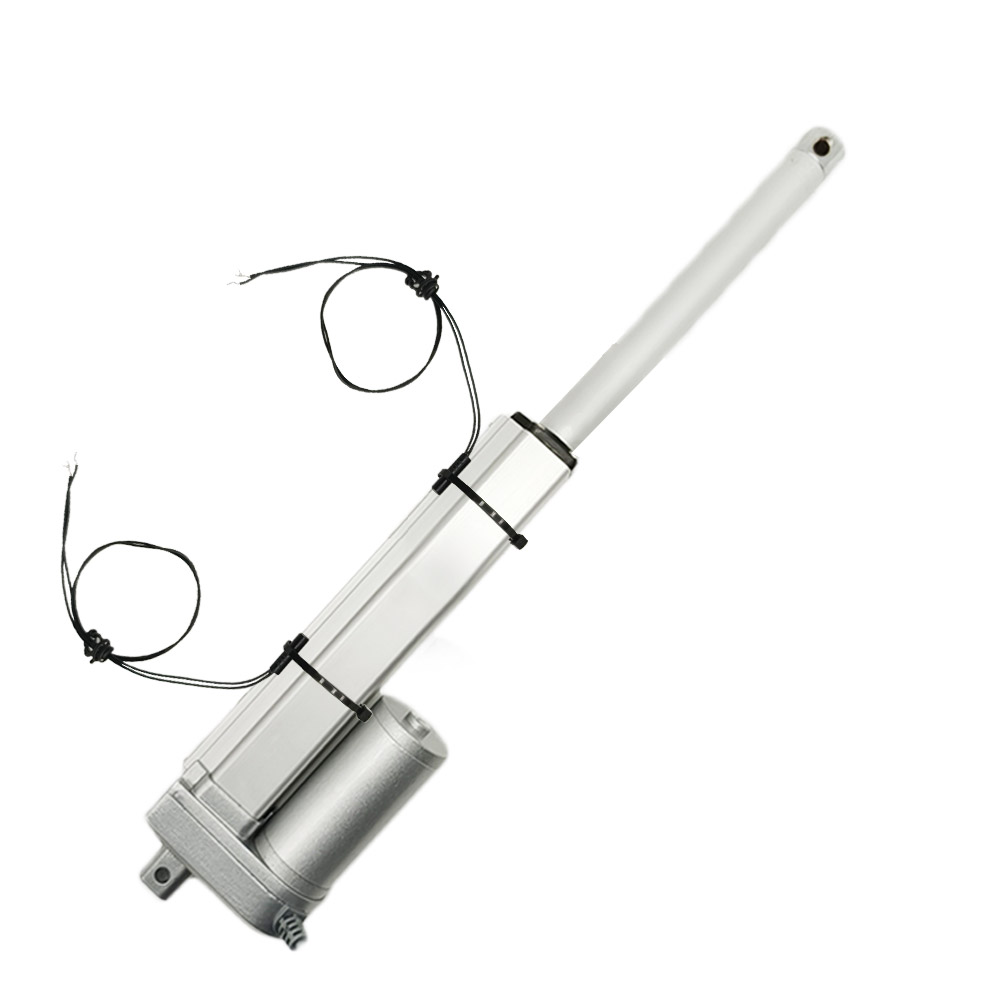

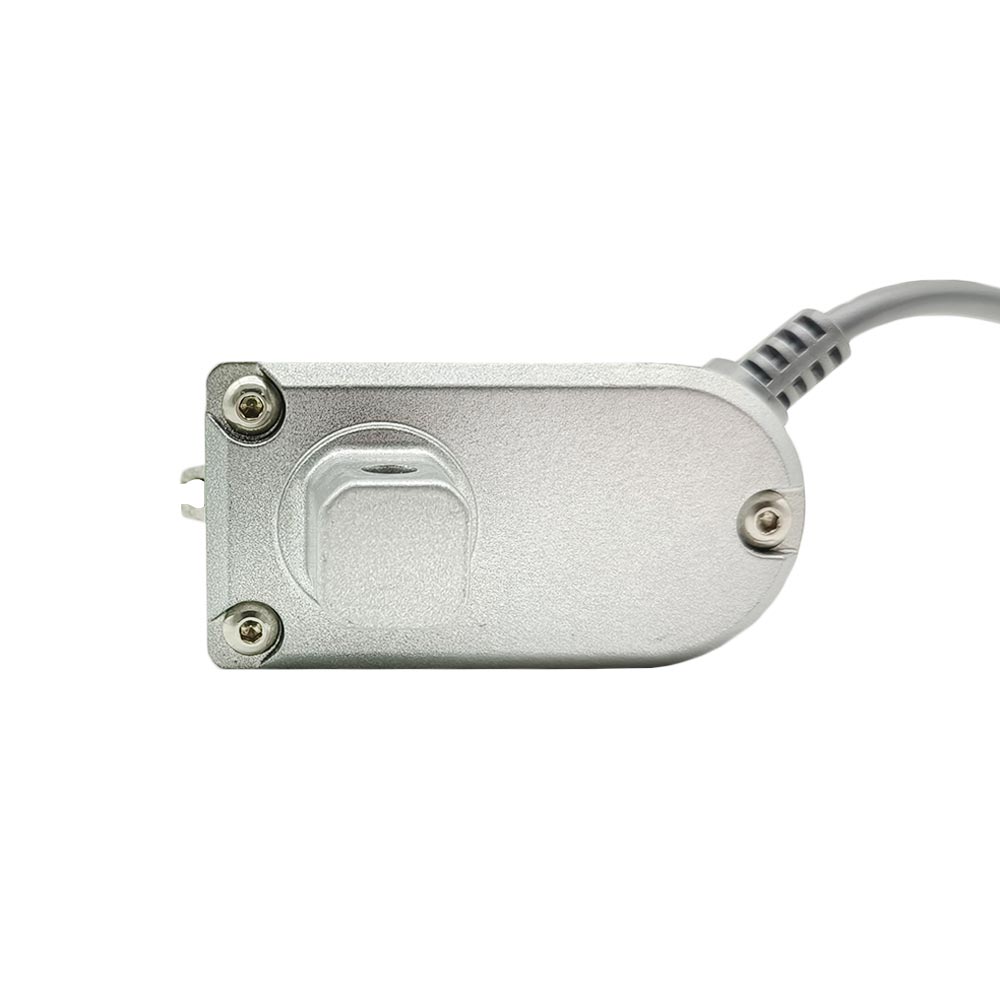

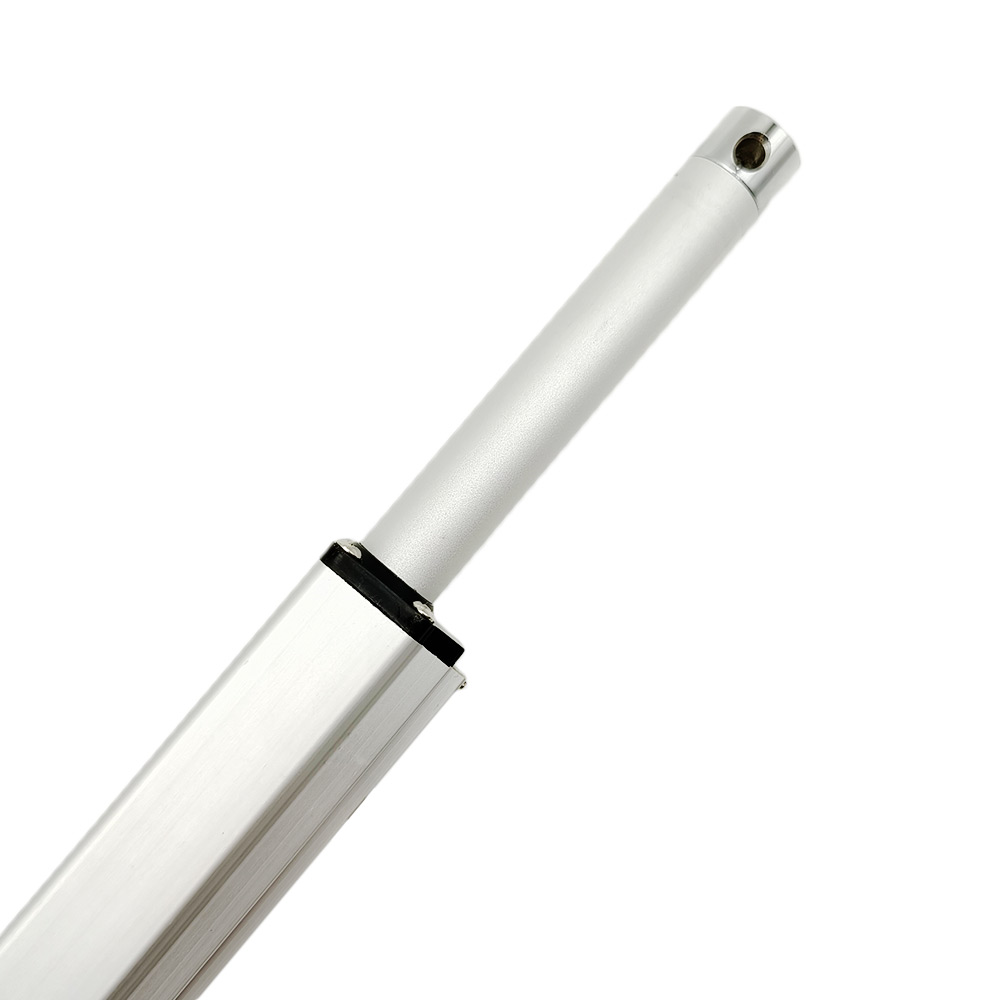

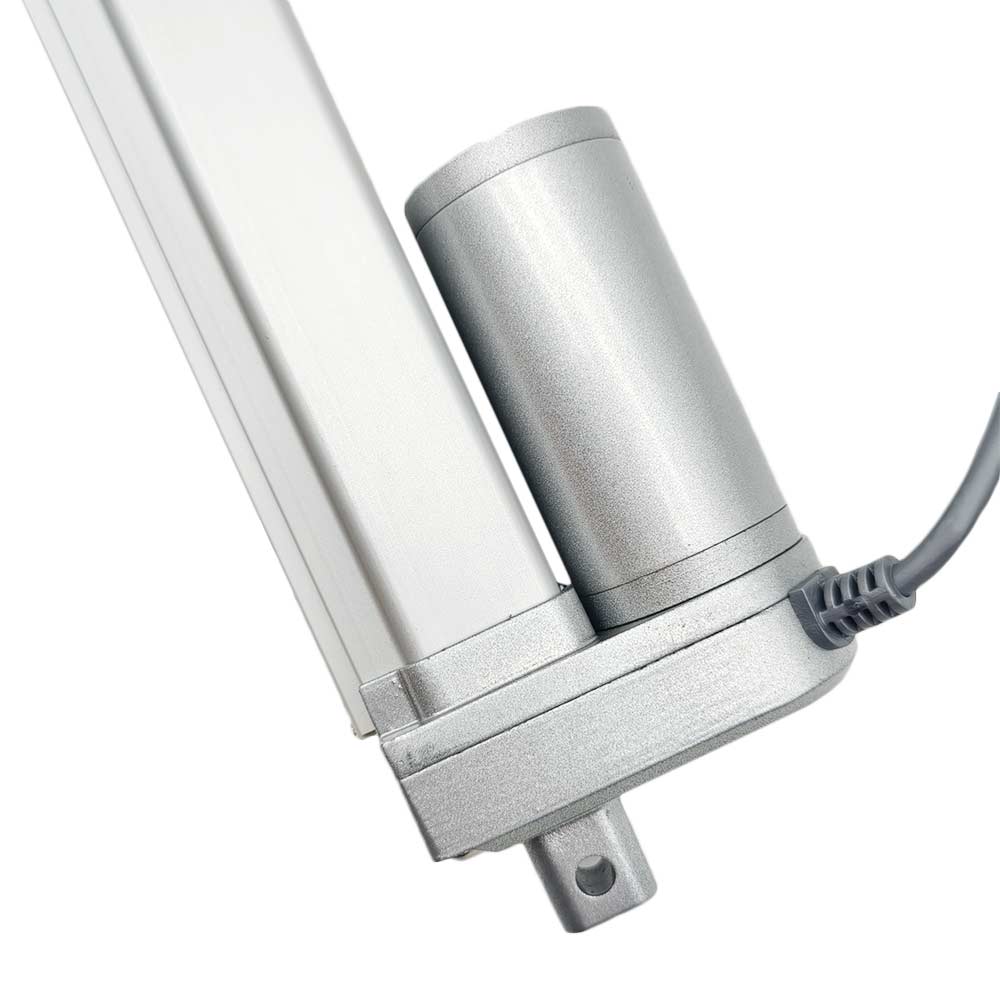

Il s'agit d'un vérin électrique avec course réglable. Il est équipé de deux
interrupteurs magnétiques externes normalement fermés qui peuvent glisser
librement, et en ajustant la position de ces deux interrupteurs magnétiques
normalement fermés, l'vérin électrique peut être contrôlé pour fonctionner
dans la plage de course définie. Par exemple, pour un vérin électrique avec
une course de 500 mm, vous pouvez le régler pour se déplacer dans une plage
de course de 150 mm à 400 mm.
Application :
Couramment utilisé pour les portes, fenêtres, caves, trappes, système de
suivi solaire, dispositifs médicaux, machines agricoles, véhicules, navires,
plates-formes élévatrices, tables élévatrices, ascenseur télé, robots,
armoires, canapés de massage, lits électriques, chaises médicales et autres
équipements électriques. Il peut ouvrir, fermer, pousser, tirer, lever et
baisser ces dispositifs.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser
la consommation d'énergie.
Description :
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très
difficiles
Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance

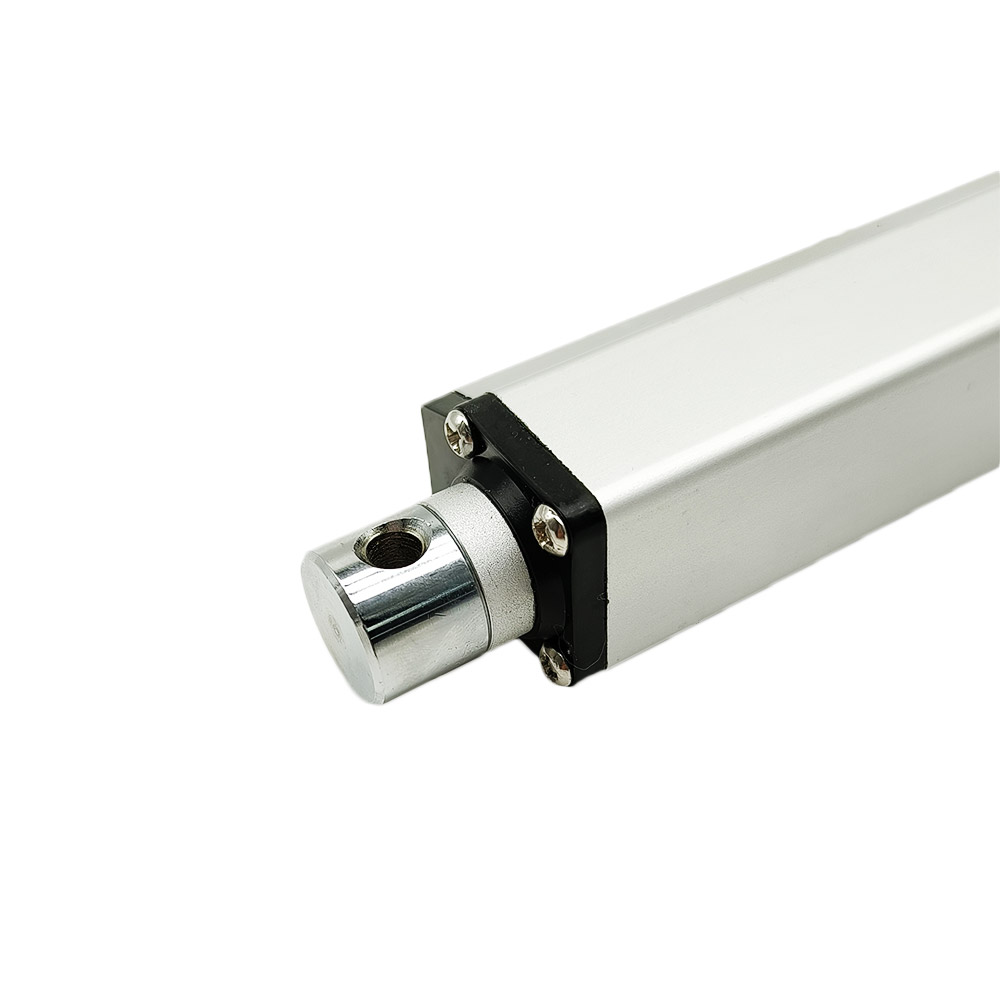

Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance
à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 2000N / 200 kg / 450 lbs
Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
Options de course multiples, de 10 mm à 1000 mm
Nous pouvons personnaliser n'importe quelle longueur de course de 10 mm à
1000 mm, par exemple 225 mm, 660 mm, 950 mm, etc.
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Équipé de deux interrupteurs magnétiques externes normalement fermés pouvant
glisser librement, en ajustant la position de ces deux interrupteurs
magnétiques normalement fermés, l'vérin électrique peut être contrôlé pour
fonctionner dans la plage de course définie.
Vous pouvez contrôler cet vérin électrique par un interrupteur manuel ou un
interrupteur télécommande.
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera
automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique
n'est requise.
Sans entretien

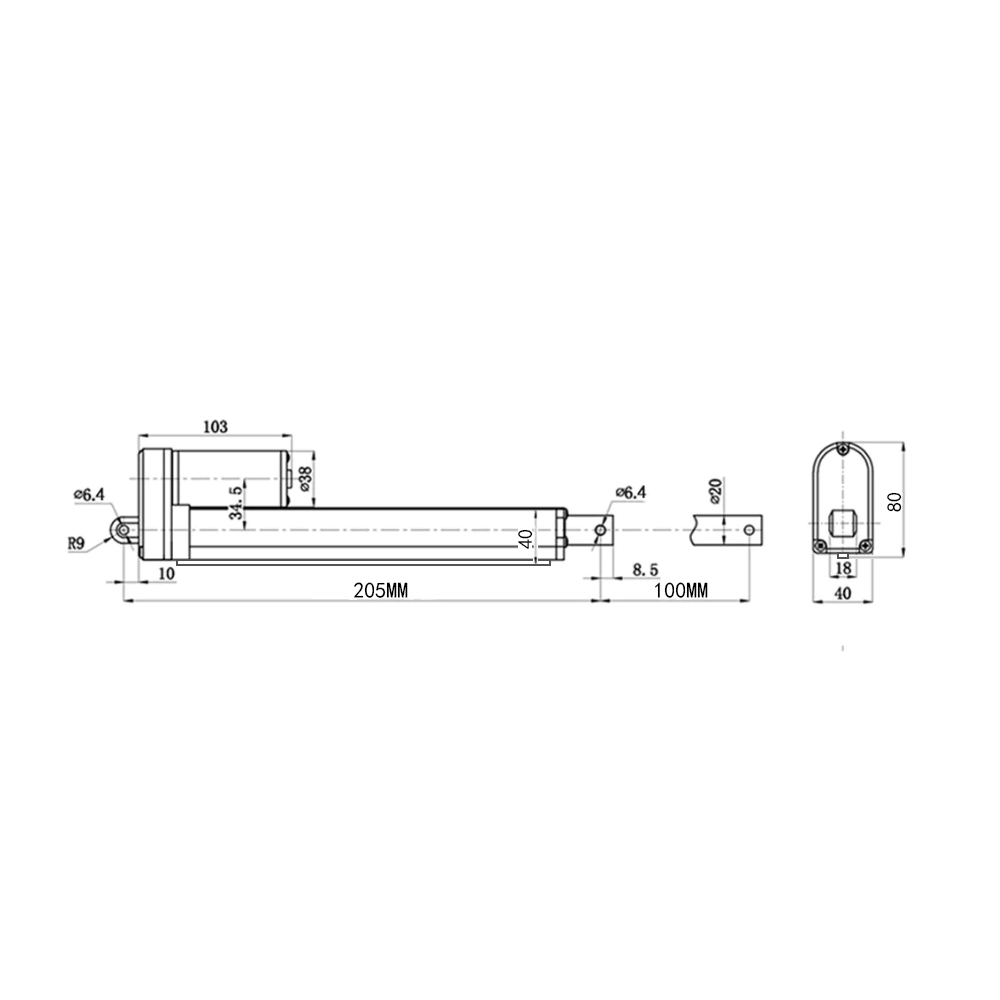

Spécifications :
Tension de travail en option : CC 12V ou CC 24V. À moins que vous ne
disposiez que d'une alimentation 12V, nous vous recommandons de choisir un
vérin électrique avec une tension de travail de 24V.
Plage de course : 4 pouces ou 100 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s,
50±10mm/s, 100±15mm/s, 160±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il
fonctionne dans le sens vertical, et la force de traction est inférieure à
la force de poussée.
Courant à vide : 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge : 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin
électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter
deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A
pour alimenter quatre vérins électriques.
Diamètre de l’arbre : 20 mm
Diamètre des trous de montage : 6 mm
Matériau du boîtier : alliage d'aluminium
Matériau de la tige télescopique : alliage d'aluminium
Matériel d’engrenage : alliage d'acier
Type de moteur : moteur à courant continu brossé
Cycle de service : 20%, max 5 minutes d'utilisation continue
Câble d’alimentation : fil à deux conducteurs ordinaires
Certifications : CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement : environ 46dB à 56dB (Les verins électriques avec
différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection : IP65
Support Fixe:
1. Cet actionneur linéaire ne contient pas de supports de montage fixes,
veuillez cliquer
ici pour acheter.

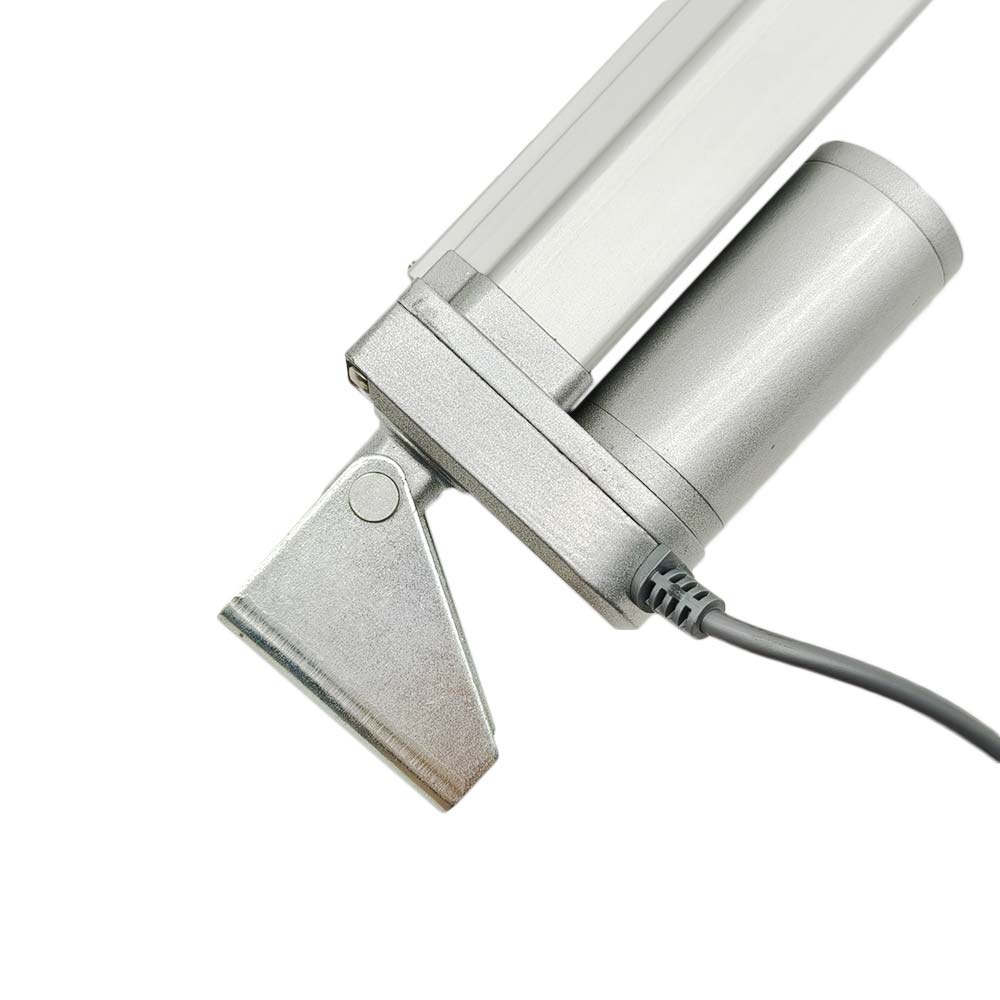

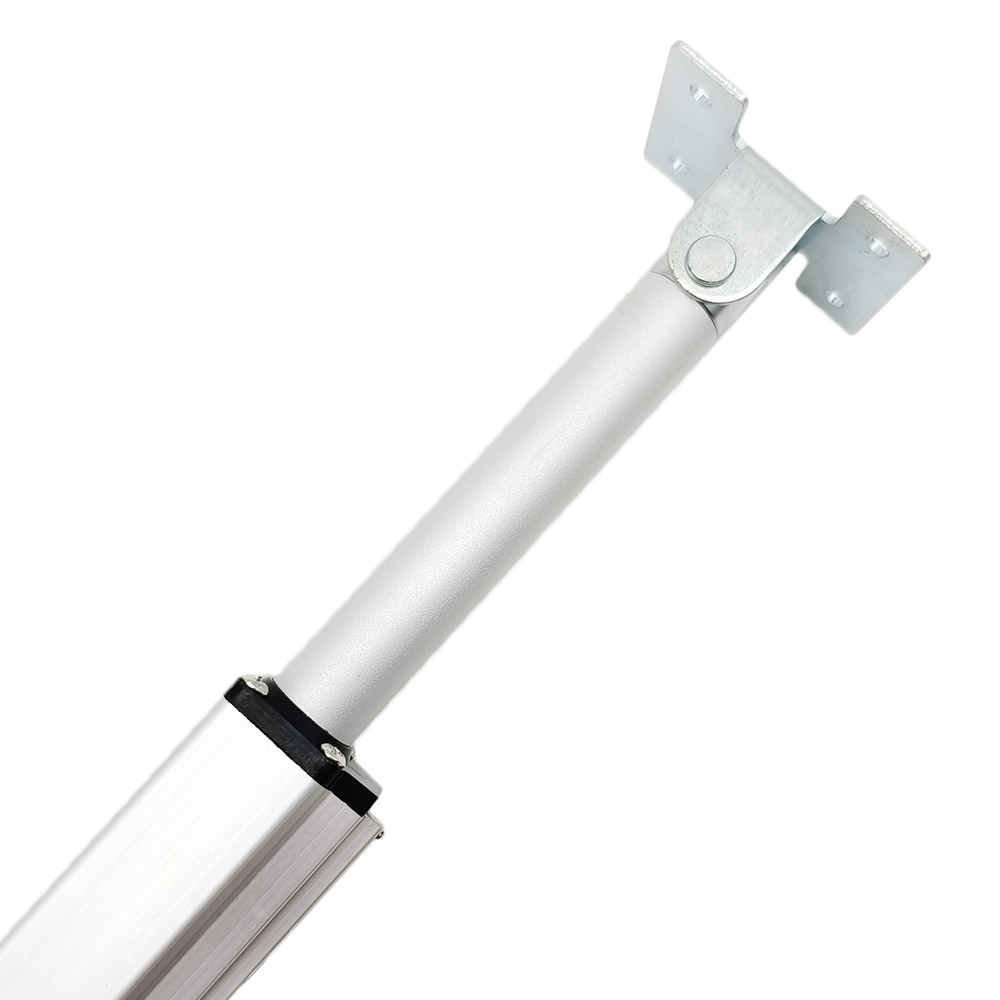

2. Chaque verin électrique nécessiterait deux supports de montage, un pour
fixer la tête du vérin électrique et un autre pour fixer le bas du vérin
électrique.

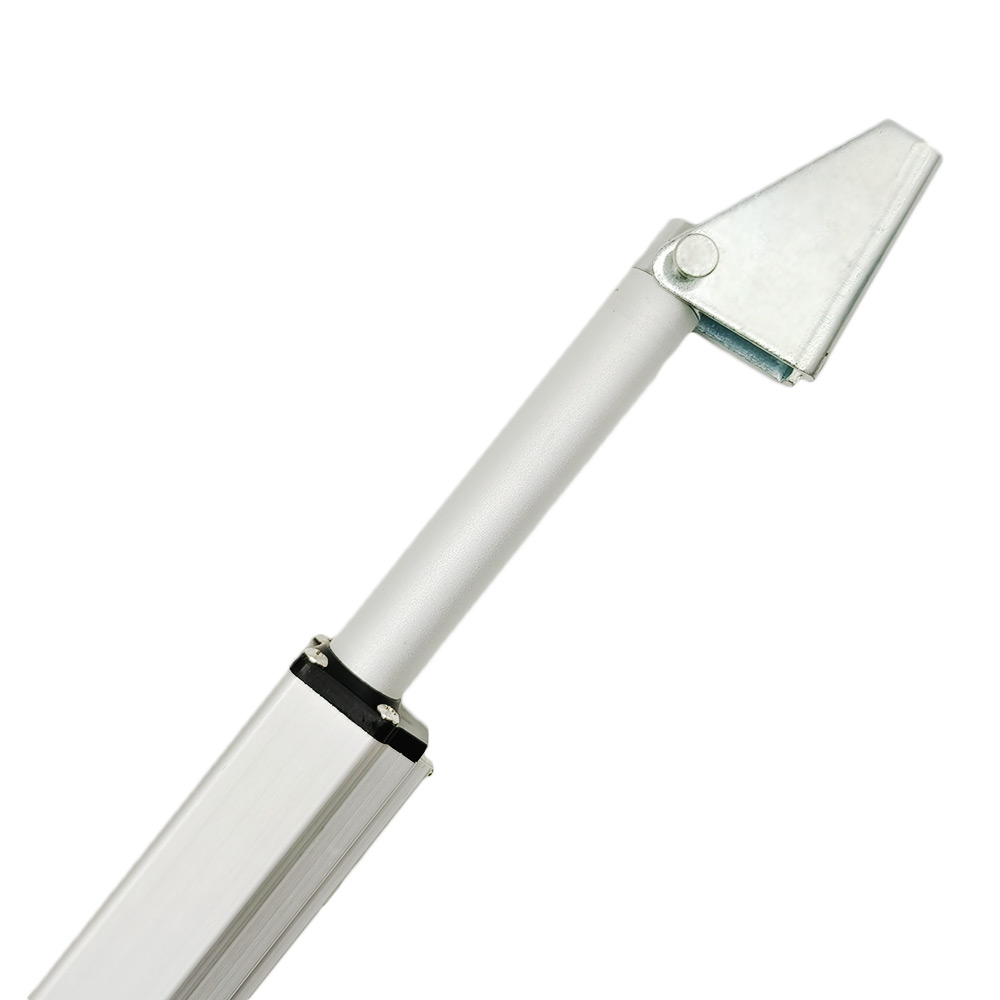

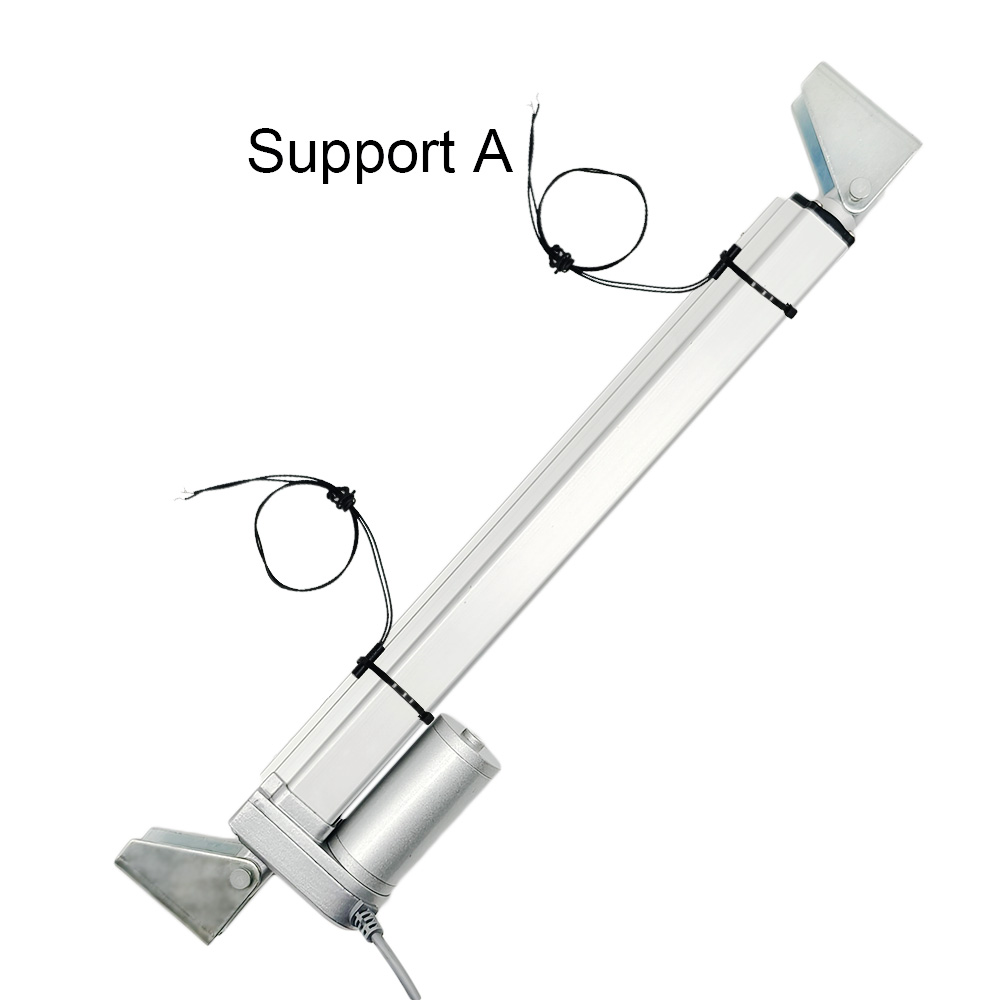

3. Supports de montage compatibles:
Support A et
Support C.
Remarquer:
1. Si vous souhaitez contrôler 2 ou 4 vérins électriques de manière
entièrement synchrone, vous devez ajouter un capteur à effet hall intégré à
chaque vérin électrique et acheter un contrôleur de synchronisation,
veuillez cliquer
icipour acheter.
2. Si vous avez besoin d'une alimentation pour alimenter la vérin électrique
veuillez cliquer
ici pour acheter.
3. Si vous souhaitez utiliser un interrupteur à télécommande pour faire
fonctionner la vérin électrique, veuillez cliquer
ici pour acheter.
Différentes vitesses et poussée maximale correspondante :
Vitesse à vide
Poussée maximale
5mm/s
2000N / 200 kg / 450 lbs
10mm/s
1000N / 100 kg / 200 lbs
15mm/s
800N / 80 kg / 180 lbs
20mm/s
700N / 70 kg / 160 lbs
30mm/s
500N / 50 kg / 110 lbs
50mm/s
300N / 30 kg / 60 lbs
100mm/s
150N / 15 kg / 30 lbs
160mm/s
100N / 10 kg / 20 lbs
Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale
pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens
vertical. Si le poids de votre équipement (comme une porte de cave) est de
100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette
porte, vous devez calculer la force réelle agissant sur le vérin électrique
en fonction de votre méthode d'installation. Cette force est généralement de
2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le
calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle
ralentira progressivement à mesure que la charge augmente. La vitesse
à pleine charge est d'environ 60 à 70% de la vitesse à vide.
3. Différentes vitesses correspondent à différentes charges maximales.
Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la
charge maximale dont vous avez besoin.
4. Le vérin électrique ne sont pas recommandés pour un fonctionnement continu avec la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Pour les vérins électriques dont la course est supérieure à 500MM, vous
ne devriez normalement pas les laisser fonctionner à leur course maximale
sous des charges lourdes. Si la course réelle souhaitée est de 600MM, nous
vous recommandons de choisir un vérin électrique avec une course de
700-800MM.
6. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la
force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses,
la force d'autoblocage est supérieure à la poussée.
7. La force de traction maximale de l'vérin électrique est légèrement
inférieure à sa force de poussée maximale.
Câblage pour l'interrupteur manuel :
Si vous utilisez un interrupteur manuel pour contrôler du vérin électrique,
faire comme suivant :
1. Connectez deux fils de l'alimentation CC aux deux bornes d'alimentation
manuel, et vous pouvez échanger ces deux fils pour changer le sens de
déplacement du vérin électrique.
2. Connectez du vérin électrique, deux interrupteurs à lames magnétiques et
deux diodes à l'interrupteur manuel. Veuillez suivre le schéma de connexion
ci-dessous pour un câblage spécifique.
Opération par l'interrupteur manuel :
1. Presser et maintenez le bouton de l’interrupteur manuel : le vérin
électrique s'étend vers l'extérieur, lorsqu'il atteint la position d'un
interrupteur magnétique, le vérin électrique s'arrête automatiquement.
2. Presser et maintenez le bouton de l’interrupteur manuel : le vérin
électrique se rétracte vers l'intérieur, lorsqu'il atteint la position d'un
autre interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Câblage pour l'interrupteur télécommande :
Si vous utilisez un interrupteur télécommande pour contrôler du vérin
électrique, faire comme suivant :
1. Connectez deux fils d'alimentation CC aux deux bornes d'alimentation de
l’interrupteur télécommande.
2. Connectez deux fils du vérin électrique aux deux bornes de
l’interrupteur télécommande, et vous pouvez échanger ces deux fils pour
changer le sens de déplacement du vérin électrique.

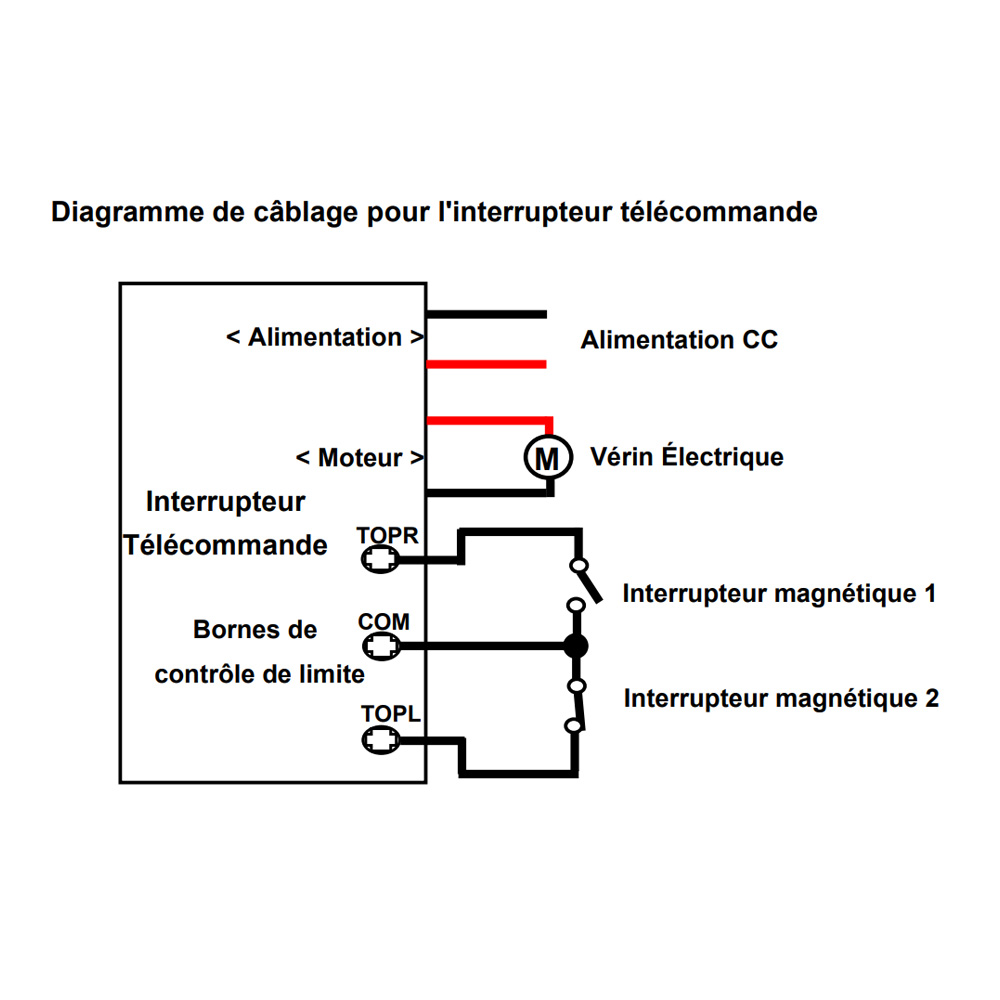

3. Connectez deux interrupteurs à lames magnétiques aux bornes de contrôle
des limites de l'interrupteur télécommande. Veuillez suivre le schéma de
connexion ci-dessous pour un câblage spécifique.
Opération par l'interrupteur télécommande :
1. Presser et maintenez le bouton ▲ de l’télécommande : le vérin électrique
s'étend vers l'extérieur, lorsqu'il atteint la position d'un interrupteur
magnétique, le vérin électrique s'arrête automatiquement.
2. Presser et maintenez le bouton ▼ de l’télécommande : le vérin électrique
se rétracte vers l'intérieur, lorsqu'il atteint la position d'un autre
interrupteur magnétique, le vérin électrique s'arrête automatiquement.
Comment ajuster la position de l'interrupteur magnétique :
Vous pouvez utiliser un petit tournevis pour desserrer la vis de fixation de
l'interrupteur magnétique, puis déplacer l'interrupteur magnétique vers une
position appropriée et resserrer la vis de fixation à nouveau.
Remarquer : Si les positions des deux interrupteurs magnétiques sont
inversées, veuillez intervertir leurs positions.
Délai de production:
Les vérins électriques sont des produits personnalisés, et ces produits ne sont pas en stock, nous devons passer 3 à 7 jours ouvrables pour les produire selon les paramètres spécifiés dans votre commande.
Retour ou Échange:
Les vérins électriques sont des produits personnalisés, nous devons les produire
selon les paramètres spécifiés dans votre commande, afin que nous n'acceptions
pas les retours ou les annulations de commande. Si les clients commandent
eux-mêmes des vérins électriques inadaptés, nous n'acceptons pas non plus les
échanges, veuillez comprendre.
Nous pouvons fournir des fichiers de modèles CAD 3D au format STEP pour les
vérins électriques. Veuillez nous contactez par e-mail si vous en avez besoin.
